| Номер в госреестре | 91204-24 |
| Наименование СИ | Машина разрывная |
| Обозначение типа СИ | ИР 5143-200-10 |
| Изготовитель | Открытое акционерное общество "Точприбор" (ОАО "Точприбор"), г. Иваново |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машина разрывная ИР 5143-200-10 предназначена для измерений силы при испытаниях образцов материалов.
Машина разрывная ИР 5143-200-10 состоит из установки испытательной с установленным тензометрическим датчиком силы, предназначенной для установки испытываемого образца и задания его деформации, стойки приборной и пульта оператора. На установку испытательную устанавливаются съемные захваты для образцов различных типов. Режимы испытаний задаются с помощью пульта оператора.
Принцип действия машины основан на принудительном деформировании образца при одновременном измерении нагрузки, прикладываемой к образцу.
К данному типу средства измерений относится машина разрывная ИР 5143-200-10 с заводским номером 4.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочных табличках, закрепленных на боковых поверхностях установки испытательной и стойки приборной, в виде цифрового обозначения ударным способом.
Общий вид машины разрывной ИР 5143-200-10 приведен на рисунке 1. Вид маркировочной таблички приведен на рисунке 2.
При эксплуатации регулировка машины не предусмотрена. Защита от несанкционированного доступа к узлам машины осуществляется конструкцией. Пломбирование машины не предусмотрено.
ИР 5143-200-10

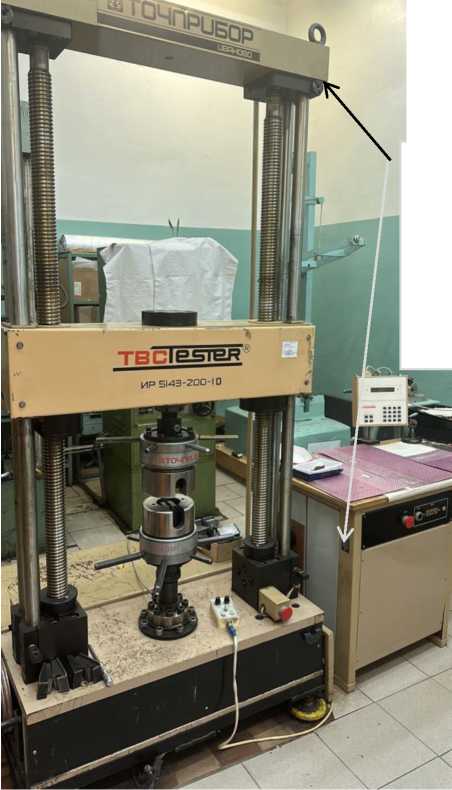

Места нанесения заводского номера и знака утвержден ия типа

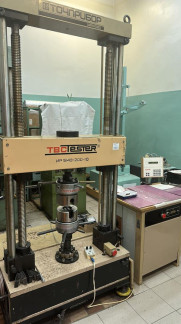

Рисунок 1. Общий вид машины разрывной

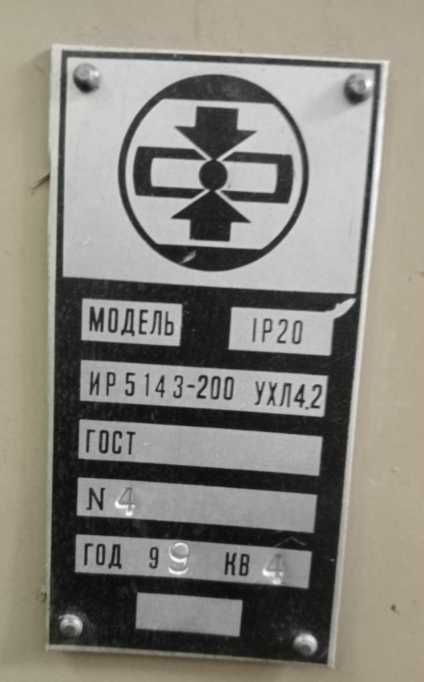

Рисунок 2. Общий вид маркировочной таблички
Машина разрывная ИР 5143-200-10 имеет в своем составе встроенное неизменяемое программное обеспечение. Программное обеспечение предназначено для сбора измерительной информации ее визуализации, обработки и передачи на внешние устройства.
Все ПО является метрологически значимым.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Наименование ПО | Недоступно пользователю |
| Идентификационное наименование ПО | Недоступно пользователю |
| Номер версии (идентификационный номер) ПО | Недоступно пользователю |
| Цифровой идентификатор ПО | Недоступно пользователю |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений силы, кН | от 8 до 200 |
| Пределы допускаемой относительной погрешности измерений силы, %: - в направлении растяжения - в направлении сжатия | ±1 ±2 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (длина х ширина х высота), мм, не более: - установки испытательной - стойки приборной | 1220x950x2180 1305x585x790 |
| Условия эксплуатации - температура окружающей среды , °С - относительная влажность, % | от +10 до +35 от 45 до 80 |
наносится на установку испытательную и стойки приборной методом наклеивания.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина разрывная с зав. №4 | ИР 5143-200-10 | 1 шт. |
| Установка испытательная | - | 1 шт. |
| Измеритель силы 200 кН | - | 1 шт. |
| Стойка приборная | - | 1 шт. |
| Захваты | ЗВГ-200 | 2 шт. |
| Пульт оператора | ПО-3 | 1 шт. |
| Паспорт | Гб 2.773.262 ПС | 1 экз. |
приведены в разделе 11 «Порядок работы» паспорта Гб 2.773.262 ПС.
Приказ Росстандарта от 22 октября 2019 г. № 2498 «Об утверждении государственной поверочной схемы для средств измерений силы».
