| Номер в госреестре | 91206-24 |
| Наименование СИ | Преобразователи вихретоковые |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | WUXI HOUDE AUTOMATION METER CO., LTD., Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 31.01.2029 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи вихретоковые (далее - преобразователи) предназначены для измерений виброперемещения, относительного перемещения (осевого смещения) и частоты вращения.
Принцип действия преобразователей основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте измерения. Изменение расстояния между чувствительным элементом датчика и объектом измерений в процессе перемещения контролируемого объекта приводит к пропорциональному изменению выходного напряжения.
Конструктивно преобразователи состоят из датчика, генератора гармонических колебаний (проксиметра) и соединительного кабеля. Датчик питается высокочастотным напряжением от проксиметра. Измерения происходят без механического контакта преобразователя с контролируемым объектом. Датчик выполнен в виде неразборного цилиндрического корпуса с внешней резьбой для проходного монтажа.
Преобразователи вихретоковые выпускаются в сериях HD и WT, а также модификациях с диаметром датчика 5, 8, 11, 18 и 25 мм, которые отличаются номинальным значением коэффициента преобразования, диапазонами измерений и габаритными размерами.
Датчики в составе преобразователей выпускаются в следующих исполнениях:
HDxxxx-АП П-ВП П-СП D-DD П
WTxxxx-АП П-ВП П-СП П-DD □
где:
xxxx - диаметр датчика (0150 - 5 мм, 0180 - 8 мм, 0110 - 11 мм, 0186 - 18 мм, 0120 - 25 мм);
АПП - исполнение кабеля датчика;
ВПП - длина корпуса датчика без резьбы;
СПП - длина корпуса (от 30 до 250 мм с интервалом 10 мм, например, С05 - 50 мм);
DПП - общая длина датчика (D10 - 1 м, D50 - 5 м, D90 - 9 м).
Соединительные кабели в составе преобразователей выпускаются в исполнениях:
АПП - длина кабеля (А40 - 4 м, А80 - 8 м);
ВПП - исполнение кабеля (В00 - небронированный, В01 - бронированный).
Проксиметры в составе преобразователей выпускаются в следующих исполнениях:
HDxxxx-АП П-ВП П-СП П
WTxxxx-АП П-ВП П-СП П
где:
xxxx - диаметр подключаемого датчика (0152 - 5 мм, 0182 - 8 мм, 0112 - 11 мм, 0188 -18 мм, 0122 - 25 мм);
ADD - общая длина (А50 - 5 метров, А90 - 9 метров);
ВПП - наличие взрывозащиты (В00 - отсутствует, В01 - 0Ex ia llC T6 Ga);
CDD - тип крепления (C00 - направляющая 35 мм, C01 - винтовое креплением).
Общий вид преобразователей вихретоковых представлен на рисунке 1. Пломбирование преобразователей не предусмотрено.
Заводские (серийные) номера преобразователей в цифро-буквенном формате наносятся на корпус проксиметра и на кабель датчика методом лазерной гравировки. Нанесение знака поверки на средство измерений не предусмотрено.

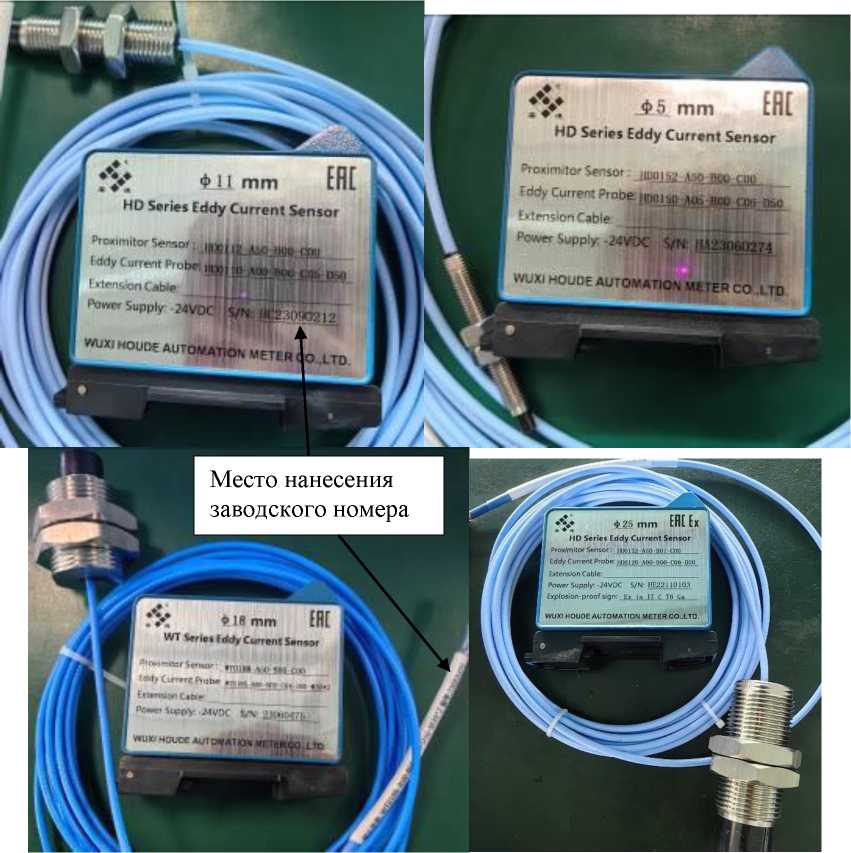

Рисунок 1 - Общий вид преобразователей вихретоковых
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значения характеристики для модификаций: | ||||
| 5 мм | 8 мм | 11 мм | 18 мм | 25 мм | |
| Номинальное значение коэффициента преобразования, В/мм | 8 | 8 | 4 | 2 | 0,8 |
| Пределы отклонения действительного значения коэффициента преобразования от номинального значения, % | ±10 | ±10 | ±10 | ±10 | ±10 |
| Диапазон рабочих частот, Гц | от 0 до 10000 | от 0 до 10000 | - | - | - |
| Диапазоны измерений осевого перемещения, мм | от -0,5 до 0,5 | от -1 до 1 | от -2 до 2 | от -4 до 4 | от -6 до 6 |
| Пределы допускаемой основной относительной погрешности измерений осевого перемещения, % | ±10 | ±6 | ±8 | ±10 | ±10 |
| Диапазоны измерений размаха виброперемещения, мкм | от 1 до 500 | от 1 до 1000 | - | - | - |
| Нелинейность амплитудной характеристики, % | ±2 | ±2 | - | - | - |
| Неравномерность частотной характеристики при измерении виброперемещения в диапазоне частот от 0,1 до 1000 Гц, % | ±10 | ±10 | - | - | - |
| Диапазон измерений частоты вращения, об/мин | от 1 до 60000 | от 1 до 60000 | - | - | - |
| Пределы допускаемой абсолютной погрешности измерений частоты вращения, об/мин | ±(1+N-0,001), N - заданное значение частоты вращения | - | - | - | |
| Пределы допускаемого дополнительного отклонения коэффициента преобразования от номинального значения при изменении температуры окружающей среды, % | ±10 | ||||
| Пределы допускаемой дополнительной относительной погрешности измерений осевого перемещения при изменении температуры окружающей среды, %/°С | ±0,05 | ||||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Нормальные условия измерений: - температура окружающей среды, °С | от +15 до +25 |
| Условия эксплуатации: - температура окружающей среды, °С - проксиметра стандартного исполнения - датчика и соединительного кабеля стандартного исполнения - проксиметра и датчика взрывозащищенного исполнения - соединительного кабеля взрывозащищенного исполнения | от -25 до +65 от -40 до +150 от -25 до +60 от -40 до +60 |
| Габаритные размеры, мм, не более: - проксиметра (длинахвысотахширина) - датчика(диаметрхдлина) | 94x88x66 50x260 |
| Масса, кг, не более: - проксиметра - датчика | 0,35 0,65 |
| Маркировка взрывозащиты (для взрывозащищенного исполнения преобразователей вихретоковых HD) | 0Ex ia IIC T6 Ga |
наносится на титульный лист руководства по эксплуатации методом печати или наклейки.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь вихретоковый | 1 шт. | |
| Руководство по эксплуатации | 1 экз. |
приведены в разделе 5 «Методы измерений» руководства по эксплуатации.
Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении Государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Приказ Росстандарта от 1 сентября 2022 г. № 2183 «Об утверждении Государственной поверочной схемы для средств измерений угловой скорости и частоты вращения».
