| Номер в госреестре | 91207-24 |
| Наименование СИ | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО АНК "Башнефть" (БНД Серафимовский ЦЭЭ) |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Башнефть-Добыча" (ООО "Башнефть-Добыча"), г. Уфа |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО АНК «Башнефть» (БНД Серафимовский ЦЭЭ) (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.
АИИС КУЭ представляет собой многофункциональную, трехуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.
АИИС КУЭ включает в себя следующие уровни:
1-й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН) и счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.
2-й уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий в себя сетевые индустриальные контроллеры СИКОН С70 (далее-УСПД), каналообразующую аппаратуру, технические средства приема-передачи данных.
3-й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер баз данных, расположенный в Центре обработки данных филиала ПАО АНК «Башнефть» «Башнефть-Уфанефтехим» (сервер ИВК), сервера баз данных, расположенные в Серафимовском (СБД), Уфимском (СБДу), Арланском (СБДа), Ишимбайском (СБДИ), Дюртюлинском (СБДд) цехах по эксплуатации электрооборудования, устройства
синхронизации времени типа УСВ-2 (УСВ), автоматизированные рабочие места (АРМ), программное обеспечение (ПО) «Пирамида 2000», каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.
Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе со счетчиков:
- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с. активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин.;
- средняя на интервале времени 30 мин. активная (реактивная) электрическая мощность;
Для ИК, в состав которых входит УСПД, цифровой сигнал с выходов счетчиков поступает на входы УСПД, где осуществляется вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, накопление, хранение и передача накопленных данных на верхний уровень АИИС КУЭ, а также отображение информации по подключенным к УСПД устройствам.
Для ИК, в состав которых не входит УСПД, цифровой сигнал с выходов счетчиков поступает на верхний уровень АИИС КУЭ.
На верхнем - третьем уровне АИИС КУЭ СБД производит сбор результатов измерений, состояния средств и объектов измерений, и передачу полученной информации на сервер ИВК, где выполняется дальнейшая обработка измерительной информации, в частности, хранение измерительной информации, ее накопление, оформление отчетных документов, отображение информации на мониторах АРМ.
Сервер ИВК обеспечивает прием измерительной информации в виде XML-файлов установленных форматов от АИИС КУЭ утвержденного типа третьих лиц посредством электронной почты сети Internet в соответствии с Приложением № 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.
Передача информации из сервера ИВК в ПАК АО «АТС», в филиал АО «СО ЕЭС» и смежным субъектам ОРЭМ осуществляется по каналу связи с протоколом TCP/IP сети Internet в виде XML-файлов установленных форматов, подписанных при необходимости электронноцифровой подписью, в соответствии с Приложением 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.
Результаты измерений электроэнергии передаются в целых числах кВт^ч и соотнесены с единым календарным временем.
АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание шкалы всемирного координированного времени на всех уровнях АИИС КУЭ (ИИК, ИВКЭ, ИВК). В состав СОЕВ входят устройства синхронизации времени УСВ-2, синхронизирующие собственную шкалу времени с национальной шкалой координированного времени РФ UTC (SU) по сигналам навигационной системы ГЛОНАСС.
Периодичность сравнения шкалы времени СБД, СБДу, СБДа, СБДи, СБДд со шкалой времени соответствующего УСВ, осуществляется не реже 1 раза в сутки. При обнаружении расхождения шкалы времени СБД, СБДу, СБДа, СБДи, СБДд от шкалы времени соответствующего УСВ более ± 1 с, выполняется синхронизация шкалы времени СБД, СБДу, СБДа, СБДи, СБДд.
Сравнение шкалы времени сервера ИВК и СБДу осуществляется каждый сеанс связи, но не реже 1 раза в сутки. При обнаружении расхождения шкалы времени сервера ИВК от шкалы времени соответствующего СБДу более ± 1 с, выполняется синхронизация шкалы времени сервера ИВК.
Сравнение шкалы времени УСПД и СБД, СБДа, СБДи, СБДд осуществляется не реже 1 раза в сутки. При обнаружении расхождения шкалы времени УСПД от шкалы времени СБД на величину, превышающую ±2 с выполняется синхронизация шкалы времени УСПД.
Для ИК, в состав которых входит УСПД, сравнение шкалы времени счетчиков со шкалой времени УСПД осуществляется не реже 1 раза в сутки. При обнаружении расхождения шкалы счетчика от шкалы времени УСПД на величину, превышающую ±2 с выполняется синхронизация шкалы времени счетчика.
Для ИК, в состав которых не входит УСПД, сравнение шкалы времени счетчиков и шкалы времени соответствующего сервера баз данных осуществляется не реже 1 раза в сутки. При обнаружении расхождения шкалы счетчика от шкалы времени СБД на величину, превышающую ±2 с выполняется синхронизация шкалы времени счетчика.
Журналы событий счетчиков, УСПД, сервер ИВК, СБД, СБДу, СБДа, СБДи, СБДд отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.
Нанесение знака поверки на АИИС КУЭ не предусмотрено.
Заводской номер 06/23 АИИС КУЭ нанесен на маркировочную табличку типографским способом в виде цифрового кода, которая крепится на корпус сервера ИВК.

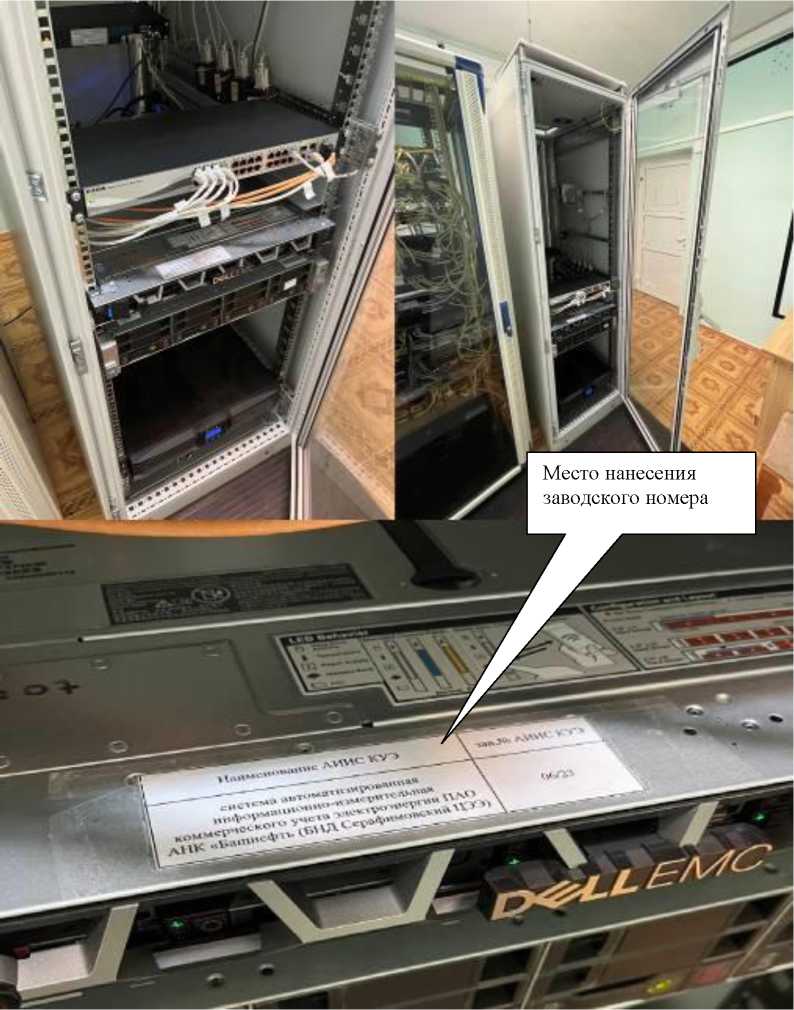

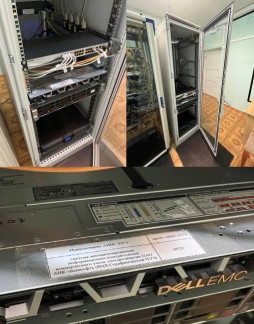

Общий вид сервера ИВК АИИС КУЭ с указанием места нанесения заводского номера представлен на рисунке 1.
Рисунок 1 - Общий вид сервера ИВК с указанием места нанесения заводского номера.
В АИИС КУЭ используется программное обеспечение (ПО) «Пирамида 2000». Уровень защиты от непреднамеренных и преднамеренных изменений ПО соответствует уровню -«высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значения |
| ^Идентификационное наименование ПО | CalcClients.dll |
| Номер версии (идентификационный номер) ПО | 3 |
| Цифровой идентификатор ПО | e55712d0b1b219065d63da949114dae4 |
| 2.Идентификационное наименование ПО | CalcLeakage.dll |
| Номер версии (идентификационный номер) ПО | 3 |
| Цифровой идентификатор ПО | b1959ff70be1eb17c83f7b0f6d4a132f |
| 3.Идентификационное наименование ПО | CalcLosses.dll |
| Номер версии (идентификационный номер) ПО | 3 |
| Цифровой идентификатор ПО | d79874d10fc2b156a0fdc27e1ca480ac |
| 4.Идентификационное наименование ПО | Metrology.dll |
| Номер версии (идентификационный номер) ПО | 3 |
| Цифровой идентификатор ПО | 52e28d7b608799bb3ccea41b548d2c83 |
| 5.Идентификационное наименование ПО | ParseBin.dll |
| Номер версии (идентификационный номер) ПО | 3 |
| Цифровой идентификатор ПО | 6f557f885b737261328cd77805bd1ba7 |
| 6.Идентификационное наименование ПО | ParseIEC.dll |
| Номер версии (идентификационный номер) ПО | 3 |
| Цифровой идентификатор ПО | 48e73a9283d1e66494521f63d00b0d9f |
| 7.Идентификационное наименование ПО | ParseModbus.dll |
| Номер версии (идентификационный номер) ПО | 3 |
| Цифровой идентификатор ПО | c391d64271acf4055bb2a4d3fe 1f8f48 |
| 8.Идентификационное наименование ПО | ParsePiramida.dll |
| Номер версии (идентификационный номер) ПО | 3 |
| Цифровой идентификатор ПО | ecf532935ca1a3fd3215049af1fd979f |
| 9.Идентификационное наименование ПО | SynchroNSLdll |
| Номер версии (идентификационный номер) ПО | 3 |
| Цифровой идентификатор ПО | 530d9b0126f7cdc23ecd814c4eb7ca09 |
| ^.Идентификационное наименование ПО | VerifyTime.dll |
| Номер версии (идентификационный номер) ПО | 3 |
| Цифровой идентификатор ПО | 1ea5429b261fb0e2884f5b356a1d1e75 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Состав измерительных каналов АИИС КУЭ приведен в таблице 2.
Таблица 2 — Состав измерительных каналов АИИС КУЭ
| Номер ИК | Наименование измерительного канала | Состав измерительного канала | ||||
| Трансформатор тока | Трансформатор напряжения | Счетчик электрической энергии | ИВКЭ | ИВК | ||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 1 | ПС 35 кВ Кирилловка, ввод 10 кВ 1Т | IMZ 400/5 КТ 0,5 Рег.№ 16048-04 | НАМИ-10-95УХЛ2 10000/100 КТ 0,5 Рег.№ 20186-05 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | СИКОН С70, рег.№ 28822-05 | УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДу, сервер ИВК |
| 2 | ПС 35 кВ Кирилловка, ввод 0,4 кВ ТСН-1 | ТШП-0,66 У3 200/5 КТ 0,5 Рег.№ 44142-10 | - | СЭТ-4ТМ.03М.09 КТ 0,5S/1,0 Рег.№ 36697-08 | ||
| 3 | ПС 35 кВ Кирилловка, РУ-10 кВ 1 с.ш. 10 кВ, яч. 7, ВЛ-10 кВ ф. 7 | ТОЛ 10-I 100/5 КТ 0,5 Рег.№ 15128-03 | НАМИ-10-95УХЛ2 10000/100 КТ 0,5 Рег.№ 20186-05 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | ||
| 4 | ПС 35 кВ Кирилловка, РУ-10 кВ 1 с.ш. 10 кВ, яч. 13, ВЛ-10 кВ ф. 13 | ТОЛ 10-I 100/5 КТ 0,5 Рег.№ 15128-03 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | |||
| 5 | ПС 35 кВ Петропавловка, СШ-10 кВ, яч. 9, ВЛ-10 кВ ф. 767-09 | ТОЛ-СВЭЛ 150/5 КТ 0,5S Рег.№ 70106-17 | НАМИТ-10 10000/100 КТ 0,5 Рег.№ 16687-07 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | - | |
| 6 | ПС 35 кВ Кызыл-Ярово, 1 с.ш. 6 кВ, яч. № 8, ВЛ-6 кВ ф. 13-08 | ТЛМ-10 200/5 КТ 0,5 Рег.№ 2473-69 | НТМИ-6-66 6000/100 КТ 0,5 Рег.№ 2611-70 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | СИКОН С70, рег.№ 28822-05 | |
| 7 | ПС 35 кВ Кызыл-Ярово, 2 с.ш. 6 кВ, яч. № 1, ВЛ-6 кВ ф. 13-01 | ТЛМ-10 300/5 КТ 0,5 Рег.№ 2473-69 | НАМИ-10 КТ 0,2 6000/100 Рег.№ 11094-87 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | ||
| 8 | ПС 35 кВ Кызыл-Ярово, 2 с.ш. 6 кВ, яч. № 5, ВЛ-6 кВ ф. 13-05 | ТЛМ-10 150/5 КТ 0,5 Рег.№ 2473-69 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | |||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 9 | ПС 35 кВ Кальшали, 1 с.ш. 10 кВ, ввод 10 кВ | ТОЛ 10-I 300/5 КТ 0,5 Рег.№ 15128-03 | НАМИТ-10 КТ 0,5 10000/100 Рег.№ 16687-02 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | СИКОН С70, рег.№ 28822-05 | УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДу, сервер ИВК |
| 10 | ПС 35 кВ Кальшали, ввод 0,4 кВ ТСН-1 | ТОП 150/5 КТ 0,5 Рег.№ 47959-11 | - | СЭТ-4ТМ.03М.09 КТ 0,5S/1,0 Рег.№ 36697-08 | ||
| 11 | ПС 35 кВ Илькино, 1 с.ш. 10 кВ, яч. 4, ВЛ-10 кВ ф. 4 | ТЛК-СТ 150/5 КТ 0,5 Рег.№ 58720-14 | НАМИТ-10 КТ 0,5 10000/100 Рег.№ 16687-07 | ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | СИКОН С70, рег.№ 28822-05 | |
| 12 | ПС 35 кВ Илькино, 1 с.ш. 10 кВ, яч. 8, ВЛ-10 кВ ф. 8 | ТЛК-СТ 100/5 КТ 0,5 Рег.№ 58720-14 | ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | |||
| 13 | ПС 110 кВ Ташлыкуль, РУ-10 кВ, 1 с.ш. 10 кВ, яч. 5, КЛ-10 кВ ф. 75-05 | ТЛМ-10 200/5 КТ 0,5 Рег.№ 2473-69 | НАМИТ-10 10000/100 КТ 0,5 Рег.№ 16687-02 | ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | СИКОН С70, рег.№ 28822-05 | |
| 14 | ПС 110 кВ Ташлыкуль, РУ-10 кВ, 1 с.ш. 10 кВ, яч. 9, КЛ-10 кВ ф. 75-09 | ТЛМ-10 150/5 КТ 0,5 Рег.№ 2473-69 | ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | |||
| 15 | ПС 110 кВ Ташлыкуль, РУ-10 кВ, 2 с.ш. 10 кВ, яч. 14, КЛ-10 кВ ф. 75-14 | ТЛМ-10 100/5 КТ 0,5 Рег.№ 2473-69 | НАМИТ-10 10000/100 КТ 0,5 Рег.№ 16687-07 | ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | ||
| 16 | ПС 110 кВ Ташлыкуль, 1 СШ 35 кВ, ВЛ 35 кВ Ташлыкуль -Петропавловка | ТФЗМ 35Б-1 У1 100/5 КТ 0,5 Рег.№ 26419-08 | ЗНОМ-35-65 35000^3/100^3 КТ 0,5 Рег.№ 912-70 | ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | ||
| 17 | ПС 110 кВ Ташлыкуль, 1 СШ 35 кВ, ВЛ 35 кВ Ташлыкуль -Канлы-Туркеево | ТВЭ-35 200/5 КТ 0,5 Рег.№ 44359-10 | ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 18 | ПС 35 кВ Канлы-Туркеево, ввод 10 кВ 1Т | ТОЛ-НТЗ 300/5 КТ 0,5S Рег.№ 69606-17 | НАМИ-10 10000/100 КТ 0,2 Рег.№ 11094-87 | ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | СИКОН С70, рег.№ 28822-05 | УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДу, сервер ИВК |
| 19 | ПС 35 кВ Канлы-Туркеево, ввод 10 кВ ТСН-1 | ТОП-0,66 100/5 КТ 0,5 Рег.№ 57218-14 | - | ТЕ2000.05.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | ||
| 20 | ПС 110 кВ Языково, ЗРУ-6 кВ, 1 с.ш. 6 кВ, яч. 7, ВЛ-6 кВ, ф. 45-07 | ТПЛМ-10 300/5 КТ 0,5 Рег.№ 2363-68 | НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-07 | ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | СИКОН С70, рег.№ 28822-05 | |
| 21 | ПС 110 кВ Языково, ЗРУ-6 кВ, 1 с.ш. 6 кВ, яч. 8, ВЛ-6 кВ, ф. 45-08 | ТПЛМ-10 200/5 КТ 0,5 Рег.№ 2363-68 | ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | |||
| 22 | ПС 35 кВ Тураево, РУ-10 кВ, 2 с.ш. 10 кВ, яч. 14, ВЛ10 кВ ф. 14 | IMZ 150/5 КТ 0,5 Рег.№ 16048-97 | НАМИТ-10 10000/100 КТ 0,5 Рег.№ 16687-07 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | - | |
| 23 | ПС 35 кВ С.Сулли, КРУН-10 кВ, 1 с.ш. 10 кВ, яч. 4, ВЛ-10 кВ ф. 52-04 | ТОЛ-СВЭЛ 200/5 КТ 0,5S Рег.№ 70106-17 | НАМИТ-10 10000/100 КТ 0,5 Рег.№ 16687-02 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | СИКОН С70, рег.№ 28822-05 | |
| 24 | ПС 35 кВ С.Сулли, КРУН-10 кВ, 2 с.ш. 10 кВ, яч. 12, ВЛ-10 кВ ф. 52-12 | ТЛК10 150/5 КТ 0,5 Рег.№ 9143-83 | НАМИТ-10 10000/100 КТ 0,5 Рег.№ 16687-02 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | ||
| 25 | ПС 110 кВ Серафимовка, ЗРУ-35 кВ, 1 СШ 35 кВ, ВЛ 35 кВ Серафимовка -Кызыл-Ярово | ТВГ УЭТМ® 300/5 КТ 0,2S Рег.№ 52619-13 | ЗНОМ-35-65 35000^3/100^3 КТ 0,5 Рег.№ 912-70 | ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | СИКОН С70, рег.№ 28822-05 | |
| 26 | ПС 110 кВ Субханкулово, ЗРУ-35 кВ, 1 СШ 35 кВ, ВЛ 35 кВ Субханкулово -Кызыл-Ярово | ТОЛ-35 III-IV 600/5 КТ 0,5S Рег.№ 34016-07 | ЗНОМ-35-65 35000^3/100^3 КТ 0,5 Рег.№ 912-70 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | СИКОН С70, рег.№ 28822-05 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 27 | ПС 110 кВ Субханкулово, ЗРУ-35 кВ 2 СШ 35 кВ, ВЛ35 кВ Субханкулово -Карагай | ТВГ УЭТМ® 300/5 КТ 0,2S Рег.№ 52619-13 | ЗНОМ-35-65 35000^3/100^3 КТ 0,5 Рег.№ 912-70 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | СИКОН С70, рег.№28822-05 | УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДу, сервер ИВК |
| 28 | ПС 110 кВ Субханкулово, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч. 02, ВЛ-6 кВ ф. 10-02 | ТПФМ-10 400/5 КТ 0,5 Рег.№ 814-53 | НАМИ-10 6000/100 КТ 0,2 Рег.№ 11094-87 | ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | ||
| 29 | ПС 35 кВ Кандры, 1 с.ш. 10 кВ, ввод 10 кВ | ТЛК10 400/5 КТ 0,5 Рег.№ 9143-83 | НАМИ-10 10000/100 КТ 0,2 Рег.№ 11094-87 | ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | СИКОН С70, рег.№28822-05 | |
| 30 | ПС 35 кВ Кандры, ввод 0,4 кВ ТСН-1 | ТОП-М-0,66 300/5 КТ 0,5 Рег.№ 71205-18 | - | ТЕ2000.05.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | ||
| 31 | ПС 35 кВ Кандры, 2 с.ш. 10 кВ, ввод 10 кВ | ТЛК10 400/5 КТ 0,5 Рег.№ 9143-83 | НАМИ-10 10000/100 КТ 0,2 Рег.№ 11094-87 | ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | ||
| 32 | ПС 35 кВ Кандры, ввод 0,4 кВ ТСН-2 | ТОП-М-0,66 300/5 КТ 0,5 Рег.№ 71205-18 | - | ТЕ2000.05.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | ||
| 33 | ПС 35 кВ Юлдузлы, 1 с.ш. 10 кВ, ввод 10 кВ | ТОЛ-НТЗ 200/5 КТ 0,5S Рег.№ 69606-17 | НАМИ-10 10000/100 КТ 0,2 Рег.№ 11094-87 | ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | СИКОН С70, рег.№28822-05 | |
| 34 | ПС 35 кВ Юлдузлы, ввод 0,4 кВ ТСН-1 | ТОП-0,66 50/5 КТ 0,5 Рег.№ 57218-14 | - | СЭТ-4ТМ.03М.09 КТ 0,5S/1,0 Рег.№ 36697-08 | ||
| 35 | ПС 35 кВ Туктагул, 1 с.ш. 10 кВ, ввод 10 кВ | ТЛМ-10 400/5 КТ 0,5 Рег.№ 2473-00 | НАМИ-10 10000/100 КТ 0,2 Рег.№ 11094-87 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | СИКОН С70, рег.№28822-05 | |
| 36 | ПС 35 кВ Туктагул, ввод 0,4 кВ ТСН-1 | ТОП-0,66 200/5 КТ 0,5 Рег.№ 57218-14 | - | СЭТ-4ТМ.03М.09 КТ 0,5S/1,0 Рег.№ 36697-08 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 37 | ПС 35 кВ Николаевка, 1 с.ш. 10 кВ, ввод 10 кВ | ТПЛ-10с 300/5 КТ 0,5 Рег.№ 29390-10 | НАМИ-10 10000/100 КТ 0,2 Рег.№ 11094-87 | ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | СИКОН С70, рег.№28822-05 | УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДу, сервер ИВК |
| 38 | ПС 35 кВ Николаевка, ввод 0,4 кВ ТСН 1 | ТОП-0,66 200/5 КТ 0,5 Рег.№ 57218-14 | - | СЭТ-4ТМ.03М.09 КТ 0,5S/1,0 Рег.№ 36697-08 | ||
| 39 | ПС 35 кВ Карамалы Губеево, 1 с.ш. 10 кВ, ввод 10 кВ | ТЛМ-10 300/5 КТ 0,5 Рег.№ 2473-00 | НАМИТ-10 10000/100 КТ 0,5 Рег.№ 16687-07 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | СИКОН С70, рег.№28822-05 | |
| 40 | ПС 35 кВ Карамалы Губеево, ввод 0,4 кВ ТСН-1 | ТОП-0,66 100/5 КТ 0,5 Рег.№ 57218-14 | - | СЭТ-4ТМ.03М.09 КТ 0,5S/1,0 Рег.№ 36697-08 | ||
| 41 | ПС 35 кВ Булат Ввод 6 кВ | ТОЛ-СВЭЛ 600/5 КТ 0,5S Рег.№ 70106-17 | VSK I 10b 6000V3/100V3 КТ 0,5 Рег.№ 47172-11 | ПСЧ-4ТМ.05М КТ 0,5S/1,0 Рег.№ 36355-07 | - | |
| 42 | ПС 35 кВ Булат ТСН 0,4 кВ | ТОП 100/5 КТ 0,5 Рег.№ 47959-11 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | - | |
| 43 | ПС 35 кВ Карагай ТСН-1 0,4 кВ | ТШП 200/5 КТ 0,5 Рег.№ 47957-11 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | - | |
| 44 | ПС 35 кВ Карагай Ввод-1 6 кВ | ТЛК10-5,6 800/5 КТ 0,5 Рег.№ 9143-01 | НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-07 | ПСЧ-4ТМ.05М КТ 0,5S/1,0 Рег.№ 36355-07 | - | |
| 45 | ПС35 кВ Карагай Ввод-2 6 кВ | ТЛК10-6 800/5 КТ 0,5 Рег.№ 9143-01 | НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-07 | ПСЧ-4ТМ.05М КТ 0,5S/1,0 Рег.№ 36355-07 | - | |
| 46 | ПС 35 кВ Карагай ТСН-2 0,4 кВ | ТШП 200/5 КТ 0,5 Рег.№ 47957-11 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | - | |
| 47 | ПС 35 кВ Карагай, 2 с.ш. 6 кВ, яч. № 11, ВЛ-6 кВ ф. 51-02 | ТЛК10-6 100/5 КТ 0,5 Рег.№ 9143-01 | НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-07 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | - |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 48 | ПС 35кВ Михайловка ТСН-0,4 кВ | ТОП 150/5 КТ 0,5 Рег.№ 47959-11 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | - | УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДу, сервер ИВК |
| 49 | ПС 35кВ Михайловка ввод-6 кВ | IMZ 600/5 КТ 0,5 Рег.№ 16048-97 | НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-07 | ПСЧ-4ТМ.05М КТ 0,5S/1,0 Рег.№ 363555-07 | - | |
| 50 | ПС 110 кВ Усень-Иваново, 1 с.ш. 10 кВ, яч. 4, ВЛ-10 кВ ф. 4 | ТЛМ-10 100/5 КТ 0,5 Рег.№ 2473-69 | НАМИТ-10 10000/100 КТ 0,5 Рег.№ 16687-13 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | - | |
| 51 | ПС 35 кВ Кызыл-Ярово, 1 с.ш. 6 кВ, яч. № 9, ВЛ-6 кВ ф. 13-09, ПКУ-6кВ | ТОЛ-НТЗ 20/5 КТ 05 Рег.№ 69607-17 | ЗНОЛ(П)-НТЗ 6000^3/100^3 КТ 0,5 Рег.№69604-17 | ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | - | |
| 52 | ПС 110 кВ Ардатовка, ОРУ-110 кВ, ввод 110 кВ Т-1 | ТФМ-110-II 150/5 КТ 0,5S Рег.№ 53622-13 | НКФ-110-57 110000^3/100^3 КТ 0,5 Рег.№ 14205-11 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | СИКОН С70, рег.№28822-05 | |
| 53 | ПС 110 кВ Ардатовка, ОРУ-110 кВ, ввод 110 кВ Т-2 | ТФМ-110-II 150/5 КТ 0,5S Рег.№ 53622-13 | НКФ-110-57 110000^3/100^3 КТ 0,5 Рег.№ 14205-11 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | ||
| 54 | ПС 110кВ Ардатовка, КРУН - 10 кВ, яч.24 | ТОЛ-СЭЩ-10 100/5 КТ 0,5 Рег.№ 32139-11 | НАМИТ 10000/100 КТ 0,2 Рег.№ 70324-18 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | ||
| 55 | ПС 110 кВ ГПЗ, 2 с.ш. 110 кВ, ВЛ-110 кВ Туймазы-ГПЗ левая | ТФЗМ-110Б-ГУ 300/5 КТ 0,5 Рег.№ 26422-04 | НКФ-110-83У1 110000^3/100^3 КТ 0,5 Рег.№ 1188-84 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | СИКОН С70, рег.№ 28822-05 | |
| 56 | ПС 110 кВ ГПЗ, 1 с.ш. 110 кВ, ВЛ-110 кВ Туймазы-ГПЗ правая | ТФЗМ-110Б-ГУ 300/5 КТ 0,5 Рег.№ 26422-04 | НКФ-110-83У1 110000^3/100^3 КТ 0,5 Рег.№ 1188-84 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 57 | ПС 110 кВ ГПЗ, КРУН-10 кВ, 1 с.ш. 10 кВ, яч. 3, КЛ-10 кВ яч. 3 | ТЛМ-10 600/5 КТ 0,5 Рег.№ 2473-69 | НАМИ-10 10 000/100 КТ 0,2 Рег.№ 11094-87 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | СИКОН С70, рег.№ 28822-05 | УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДу, сервер ИВК |
| 58 | ПС 110 кВ ГПЗ, КРУН-10 кВ, 1 с.ш. 10 кВ, яч. 6, КЛ-10 кВ яч. 6 | ТОЛ-СВЭЛ 400/5 КТ 0,2S Рег.№ 70106-17 | ПСЧ-4ТМ.05МК.00 КТ 0,5S/1,0 Рег.№ 50460-18 | |||
| 59 | ПС 110 кВ ГПЗ, КРУН-10 кВ, 2 с.ш. 10 кВ, яч. 42, КЛ-10 кВ яч. 42 | ТЛМ-10 600/5 КТ 0,5 Рег.№ 2473-69 | НАМИ-10 10 000/100 КТ 0,2 Рег.№ 11094-87 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-17 | ||
| 60 | ПС 110 кВ ГПЗ, КРУН-10 кВ, 2 с.ш. 10 кВ, яч. 46, КЛ-10 кВ яч. 46 | ТОЛ-СВЭЛ 400/5 КТ 0,2S Рег.№ 70106-17 | ПСЧ-4ТМ.05МК.00 КТ 0,5S/1,0 Рег.№ 50460-18 | |||
| 61 | ТП-50 ФЛ Шафигуллин Д.М. 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС Московка) | ТОП 100/5 КТ 0,5 Рег.№ 47959-11 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | - | |
| 62 | ПС 35 кВ Ильчимбетово, ЗРУ-6 кВ, яч. 13, КЛ-6 кВ ф. 06-13 | ТЛМ-10 150/5 КТ 0,5 Рег.№ 2473-69 | НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-02 | ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | СИКОН С70, рег.№ 28822-05 | |
| 63 | ПС 110 кВ Кызыл-Буляк, 3 с.ш. 6 кВ, яч. 15, КЛ-6 кВ ф. 03-13 | ТВЛМ-10 600/5 КТ 0,5 Рег.№ 1856-63 | НТМИ-6-66 6000/100 КТ 0,5 Рег.№ 2611-70 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | СИКОН С70, рег.№ 28822-05 | |
| 64 | ПС 35 кВ Максютово, ЗРУ-6 кВ, 2 с.ш. 6 кВ, ввод 6 кВ | ТПОЛ-10 1000/5 КТ 0,5 Рег.№ 1261-59 | НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-07 | ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | СИКОН С70, рег.№ 28822-05 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 65 | ПС 35 кВ Максютово, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч.9, ф.05-03 | ТПЛ-10 400/5 КТ 0,5 Рег.№ 1276-59 | НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-07 | ПСЧ-4ТМ.05М КТ 0,5S/1,0 Рег.№ 36355-07 | СИКОН С70, рег.№ 28822-05 | УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДу, сервер ИВК |
| 66 | ПС 35 кВ Максютово, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч.13, ф.05-04 | ТПЛ-10 300/5 КТ 0,5 Рег.№ 1276-59 | ПСЧ-4ТМ.05М КТ 0,5S/1,0 Рег.№ 36355-07 | |||
| 67 | ПС 35 кВ Максютово, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч.11, ф.05-05 | ТПЛ-10 300/5 КТ 0,5 Рег.№ 1276-59 | ПСЧ-4ТМ.05М КТ 0,5S/1,0 Рег.№ 36355-07 | |||
| 68 | ПС 35 кВ Максютово, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч.10, ф.05-06 | ТПЛ-10 200/5 КТ 0,5 Рег.№ 1276-59 | ПСЧ-4ТМ.05М КТ 0,5S/1,0 Рег.№ 36355-07 | |||
| 69 | ПС 35 кВ Максютово, ЗРУ-6 кВ, 2 с.ш. 6 кВ, ф.05-08 | ТПЛ-10 200/5 КТ 0,5 Рег.№ 1276-59 | ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | |||
| 70 | ПС 35 кВ Максютово, ЗРУ-6 кВ, 1 с.ш. 6 кВ, ввод 6 кВ | ТПОЛ-10 1000/5 КТ 0,5 Рег.№ 1261-59 | НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-07 | ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | ||
| 71 | ПС 35 кВ Максютово, ЗРУ-6 кВ, 1 с.ш. 6 кВ, яч.1, ф.05-07 | ТПЛ-10 400/5 КТ 0,5 Рег.№ 1276-59 | ПСЧ-4ТМ.05М КТ 0,5S/1,0 Рег.№ 36355-07 | |||
| 72 | ПС 35 кВ Максютово, ЗРУ-6 кВ, 1 с.ш. 6 кВ, яч.2, ф.05-09 | ТПЛМ-10 400/5 КТ 0,5 Рег.№ 2363-68 | ПСЧ-4ТМ.05М КТ 0,5S/1,0 Рег.№ 36355-07 | |||
| 73 | ПС 35 кВ Максютово, ЗРУ-6 кВ, 1 с.ш. 6 кВ, яч.3, ф.05-10 | ТПЛ-10 400/5 КТ 0,5 Рег.№ 1276-59 | ПСЧ-4ТМ.05М КТ 0,5S/1,0 Рег.№ 36355-07 | |||
| 74 | ПС 35 кВ Максютово, ЗРУ-6 кВ, 1 с.ш., 6 кВ, яч.4, ф.05-02 | ТПЛ-10 400/5 КТ 0,5 Рег.№ 1276-59 | ПСЧ-4ТМ.05М КТ 0,5S/1,0 Рег.№ 36355-07 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 75 | ПС 35 кВ Максютово, ЗРУ-6 кВ, 1 с.ш. 6 кВ, яч.5, ф.05-11 | ТПЛ-10 400/5 КТ 0,5 Рег.№ 1276-59 | НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-07 | ПСЧ-4ТМ.05М КТ 0,5S/1,0 Рег.№ 36355-07 | СИКОН С70, рег.№ 28822-05 | УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДу, сервер ИВК |
| 76 | ПС 35 кВ Максютово, ЗРУ-6 кВ, 1 с.ш. 6 кВ, яч.6, ф.05-01 | ТПЛ-10 400/5 КТ 0,5 Рег.№ 1276-59 | ПСЧ-4ТМ.05М КТ 0,5S/1,0 Рег.№ 36355-07 | |||
| 77 | ТП-205 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т; (ПС 35 кВ Максютово) | ТОП-М-0,66 300/5 КТ 0,5 Рег.№ 71205-18 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | - | |
| 78 | ТП-141 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т; (ПС 35 кВ Максютово) | ТТЕ 400/5 КТ 0,5 Рег.№ 73808-19 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | - | |
| 79 | ТП-206 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т; (ПС 35 кВ Максютово) | ТШП 400/5 КТ 0,5 Рег.№ 47957-11 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | - | |
| 80 | ТП-6089 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС 35 кВ Максютово) | ТОП 100/5 КТ 0,5 Рег.№ 47959-11 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | - | |
| 81 | ПС 110 кВ Промышленна я, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч. 12, ВЛ-6 кВ ф. 11-07 | ТПЛ-10 400/5 КТ 0,5 Рег.№ 1276-59 | НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-07 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | СИКОН С70, рег.№ 28822-05 | |
| 82 | ПС 110 кВ Заитово, КРУН-6 кВ, 1 с.ш. 6 кВ, яч. 02, ВЛ-6 кВ ф. 12-02 | ТВЛМ-10 600/5 КТ 0,5 Рег.№ 1856-63 | НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-02 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | СИКОН С70, рег.№ 28822-05 | |
| 83 | ПС 110 кВ Заитово, КРУН-6 кВ, 1 с.ш. 6 кВ, яч. 09, ВЛ-6 кВ ф. 12-09 | ТВЛМ-10 600/5 КТ 0,5 Рег.№ 1856-63 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 84 | ПС 110 кВ Заитово, КРУН-6 кВ, 2 с.ш. 6 кВ, яч. 14, ВЛ-6 кВ ф. 12-14 | ТВЛМ-10 400/5 КТ 0,5 Рег.№ 1856-63 | НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-02 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | СИКОН С70, рег.№ 28822-05 | УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДу, сервер ИВК |
| 85 | ПС 110 кВ Заитово, КРУН-6 кВ, 2 с.ш. 6 кВ, яч. 16, ВЛ-6 кВ ф. 12-16 | ТОЛ-НТЗ 600/5 КТ 0,5S Рег.№ 69606-17 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | |||
| 86 | ТП-147 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т; (ПС 110 кВ Заитово, ф.12-16) | ТШП-М-0,66 300/5 КТ 0,5 Рег.№ 71205-18 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | - | |
| 87 | ТП-077 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС 110 кВ Заитово, ф.12-16) | ТОП-М-0,66 200/5 КТ 0,5 Рег.№ 71205-18 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | - | |
| 88 | ВЛ 6 кВ ф. 12-16 от ПС 110 кВ Заитово, отпайка, оп. № 1, ВМ 12-29/1216 6 кВ | ТПЛМ-10 400/5 КТ 0,5 Рег.№ 2363-68 | НТМИ-6-66 6000/100 КТ 0,5 Рег.№ 2611-70 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | - | |
| 89 | ПС 110 кВ Городская, ЗРУ-6 кВ, 3 с.ш. 6 кВ, яч. № 09, ВЛ-6 кВ ф. 04-09 | ТЛК10 300/5 КТ 0,5 Рег.№ 9143-83 | НАМИТ-10-2 6000/100 КТ 0,5 Рег.№ 18178-99 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | СИКОН С70, рег.№ 28822-05 | |
| 90 | ПС 110 кВ Московка, ЗРУ-6 кВ, ввод 6 кВ 1Т | ТВЛМ-10 1000/5 КТ 0,5 Рег.№ 1856-63 | НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-07 | ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | СИКОН С70, рег.№ 28822-05 | |
| 91 | ПС 110 кВ Московка, ЗРУ-6 кВ, 1 с.ш. 6 кВ, яч. 04, ф.29-02 | ТВЛМ-10 400/5 КТ 0,5 Рег.№ 1856-63 | ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | |||
| 92 | ПС 110 кВ Московка, ЗРУ-6 кВ, 1 с.ш. 6 кВ, яч. 05, ф.29-04 | ТВЛМ-10 400/5 КТ 0,5 Рег.№ 1856-63 | ПСЧ-4ТМ.05М КТ 0,5S/1,0 Рег.№ 36355-07 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 93 | ПС 110 кВ Московка, ЗРУ-6 кВ, 1 с.ш. 6 кВ, яч. 06, ф.29-06 | ТВЛМ-10 400/5 КТ 0,5 Рег.№ 1856-63 | НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-07 | ПСЧ-4ТМ.05М КТ 0,5S/1,0 Рег.№ 36355-07 | СИКОН С70, рег.№ 28822-05 | УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДу, сервер ИВК |
| 94 | ПС 110 кВ Московка, ЗРУ-6 кВ, ввод 6 кВ 2Т | ТВЛМ-10 1000/5 КТ 0,5 Рег.№ 1856-63 | НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-07 | ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | ||
| 95 | ПС 110 кВ Московка, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч. 10, ф.29-07 | ТВЛМ-10 600/5 КТ 0,5 Рег.№ 1856-63 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | |||
| 96 | ПС 110 кВ Московка, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч. 11, ф.29-05 | ТВЛМ-10 400/5 КТ 0,5 Рег.№ 1856-63 | ПСЧ-4ТМ.05М КТ 0,5S/1,0 Рег.№ 36355-07 | |||
| 97 | ПС 110 кВ Московка, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч. 12, ф.29-03 | ТВЛМ-10 400/5 КТ 0,5 Рег.№ 1856-63 | ПСЧ-4ТМ.05М КТ 0,5S/1,0 Рег.№ 36355-07 | |||
| 98 | ПС 110 кВ Московка, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч. 13, ф.29-01 | ТВЛМ-10 400/5 КТ 0,5 Рег.№ 1856-63 | ПСЧ-4ТМ.05М КТ 0,5S/1,0 Рег.№ 36355-07 | |||
| 99 | ТП-8089 10 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС 110 кВ Ардатовка,ф. 325-07) | ТОП 100/5 КТ 0,5 Рег.№ 47959-11 | - | ПСЧ-4ТМ.05МК.04 КТ 0,5S/1,0 Рег.№ 46634-11 | । | |
| 100 | КТПУ СНТ Родничок-1 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС 110 кВ Московка, ф.29-05) | ТОП 150/5 КТ 0,5 Рег.№ 47959-11 | - | ПСЧ-4ТМ.05МК.04 КТ 0,5S/1,0 Рег.№ 46634-11 | । |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 101 | КТП 6 кВ АО НБК, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС Максютово, ф.55) | ТОП 50/5 КТ 0,5 Рег.№ 47959-11 | - | ПСЧ-4ТМ.05МК.04 КТ 0,5S/1,0 Рег.№ 46634-11 | - | УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДу, сервер ИВК |
| 102 | ТП 6 кВ ООО ГК Втормет, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС Максютово, ф.55) | ТШП 600/5 КТ 0,5 Рег.№ 47957-11 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | - | |
| 103 | ТП ООО Энергостройко мплект 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС Промышленная, ф.11-07) | ТОП 100/5 КТ 0,5 Рег.№ 47959-11 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | - | |
| 104 | ТП ООО Стройснаб 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС Промышленная, ф.11-07) | ТШП 400/5 КТ 0,5 Рег.№ 47957-11 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | - | |
| 105 | ТП ООО ИДЖЕЙ 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС Заитово, ф. 12-02) | ТОП 100/5 КТ 0,5 Рег.№ 47959-11 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | - | |
| 106 | ТП ОНСТ к/с Нефтяник 6 кВ, РЩ-0,4 кВ, ввод 0,4 кВ Т (ПС 110 кВ Заитово, ф. 1209) | ТОП 50/5 КТ 0,5 Рег.№ 47959-11 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | - | |
| 107 | РЩ-0,4 кВ станции управления ОАО ЦВЛиР, ввод 0,4 кВ (ПС Заитово, ф. 12-09) | ТОП 100/5 КТ 0,5 Рег.№ 47959-11 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | - |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 108 | МТП г/к ОЗСТО 6 кВ, РЩ-0,4 кВ, ввод 0,4 кВ Т (ПС Заитово, ф. 12-09) | ТОП 50/5 КТ 0,5 Рег.№ 47959-11 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | - | УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДу, сервер ИВК |
| 109 | ВЛ 6 кВ ф. 1209 от ПС 110 кВ Заитово, отпайка в сторону ТП-617 6 кВ, оп. 1, реклоузер ПУС-6 кВ | ТОЛ-НТЗ 50/5 КТ 0,5S Рег.№ 69606-17 | ЗНОЛ-НТЗ 6000 /V3 / 100/V3 КТ 0,5 Рег.№ 51676-12 | ПСЧ-4ТМ.05МК.00 КТ 0,5S/1,0 Рег.№ 64450-16 | - | |
| 110 | ТП г/к № 45А 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС Г ородс-кая,ф. 04-09) | ТОП 50/5 КТ 0,5 Рег.№ 47959-11 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | - | |
| 111 | ТП ИП Шарипзянова З.Я. 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС Городская, ф. 04-09) | ТОП 50/5 КТ 0,5 Рег.№ 47959-11 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | - | |
| 112 | ТП ФЛ Савин С.В. 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС Городская, ф.04-09) | ТОП 100/5 КТ 0,5 Рег.№ 47959-11 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | - | |
| 113 | ВРУ-0,4 кВ БС 02-1384 ПАО МТС, ввод 0,4 кВ; (ПС Городская, ф.04-09) | - | - | ПСЧ-4ТМ.05МК.24 КТ 1/2 Рег.№ 46634-11 | - | |
| 114 | ТП 6 кВ Полигон ТБО, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС Ютаза) | ТШП 100/5 КТ 0,5 Рег.№ 47957-11 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | - | |
| 115 | РЩ-1 0,4 кВ Кемпинг 1275 км, КЛ-0,4 кВ (ПС Александровка, ф.8-01) | ТШП 200/5 КТ 0,5 Рег.№ 47957-11 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | - |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 116 | ТП ООО Октан 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ (ПС Александровка, ф. 8-01) | ТОП 100/5 КТ 0,5 Рег.№ 47959-11 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | - | УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДу, сервер ИВК |
| 117 | РУ-0,4 кВ ИП Глушков П.В., ввод 0,4 кВ (ПС Александровка, ф. 8-01) | ТОП 50/5 КТ 0,5 Рег.№ 47959-11 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | - | |
| 118 | ТП ООО ТАИФ НК АЗС 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС Александровка , ф. 8-06) | ТОП 50/5 КТ 0,5 Рег.№ 47959-11 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | - | |
| 119 | ТП-6621 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ (ПС Субханкулово, ф. 10-02) | ТОП 100/5 КТ 0,5 Рег.№ 47959-11 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | - | |
| 120 | ТП-6352 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ (ПС Субханкулово, ф. 10-02) | ТШП 200/5 КТ 0,5 Рег.№ 47957-11 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | - | |
| 121 | ТП-ООО Юлдаш 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС Карагай, ф. 51-03) | ТОП 100/5 КТ 0,5 Рег.№ 47959-11 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | - | |
| 122 | ТП-АЗС 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС Карагай, ф. 51-03) | ТОП 150/5 КТ 0,5 Рег.№ 47959-11 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | - | |
| 123 | КТП-2552 10 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС Илькино, ф. 4) | ТОП-М-0,66 100/5 КТ 0,5 Рег.№ 71205-18 | - | ПСЧ-4ТМ.05МК.04 КТ 0,5S/1,0 Рег.№ 46634-11 | - |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 124 | ТП № 6184 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС Кызыл- Ярово, ф. 13-07) | ТОП 150/5 КТ 0,5 Рег.№ 47959-11 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | - | УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДу, сервер ИВК |
| 125 | ТП 6 кВ Насосная николаевского водозабора, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС 35 кВ Кызыл-Ярово, ф. 13-07) | ТШП-0,66 600/5 КТ 0,5S Рег.№ 75076-19 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | - | |
| 126 | ТП 6 кВ Николаевской в/насосной, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС 35 кВ Кызыл-Ярово, ф. 13-07) | ТШП 600/5 КТ 0,5 Рег.№ 47957-11 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | - | |
| 127 | ТП 6 кВ Николаевские водозаборные скважины, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС 35 кВ Кызыл-Ярово, ф. 13-07) | ТШП 300/5 КТ 0,5 Рег.№ 47957-11 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | - | |
| 128 | ТП № 9 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т; (ПС 35 кВ Кызыл-Ярово, ф. 13-07) | ТОП 150/5 КТ 0,5 Рег.№ 47959-11 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | - | |
| 129 | ТП № 12 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС 35 кВ Кызыл-Ярово, ф. 13-07) | ТОП 150/5 КТ 0,5 Рег.№ 47959-11 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | - | |
| 130 | ТП № 16 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС 35 кВ Кызыл-Ярово, ф. 13-07) | ТОП 150/5 КТ 0,5 Рег.№ 47959-11 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | - |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 131 | ТП № 18 6 кВ, ввод 0,4 кВ Т (ПС 35 кВ Кызыл-Ярово, ф. 13-07) | ТОП 100/5 КТ 0,5 Рег.№ 47959-11 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | - | УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДу, сервер ИВК |
| 132 | ТП № 23 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС 35 кВ Кызыл-Ярово, ВЛ 6 кВ ф. 13-07) | ТОП 100/5 КТ 0,5 Рег.№ 47959-11 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | - | |
| 133 | ТП-Алтын-Каз 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС 35 кВ Кызыл-Ярово, ф. 13-07) | ТШП 300/5 КТ 0,5 Рег.№ 47957-11 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№36355-07 | - | |
| 134 | ТП-2609 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС Языково ф.45-08) | ТОП-М-0,66 100/5 КТ 0,5 Рег.№ 71205-18 | - | ПСЧ-4ТМ.05МК.04 КТ 0,5S/1,0 Рег.№64450-16 | - | |
| 135 | ТП-02214 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС Языково ф.45-08) | ТОП 50/5 КТ 0,5 Рег.№ 47959-11 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№36355-07 | - | |
| 136 | ПС 35/10 кВ Солонцы ввод 10 кВ 1Т | ТОЛ-СВЭЛ 400/5 КТ 0,5S Рег.№ 70106-17 | НАМИТ 10000/100 КТ 0,2 Рег.№ 70324-18 | ПСЧ-4ТМ.05М КТ 0,5S/1,0 Рег.№36355-07 | - | |
| 137 | ПС 35/10 кВ Солонцы, ввод-04 кВ ТСН-1 | ТТИ 150/5 КТ 0,5 Рег.№28139-07 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | ||
| 138 | ТП-344 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ (ПС Солонцы ф.712-07 ДСК) | ТОП -М-0,66 50/5 КТ 0,5 Рег.№ 71205-18 | - | ПСЧ-4ТМ.05МК.04 КТ 0,5S/1,0 Рег.№ 64450-16 | - | |
| 139 | ТП-6548 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ (ПС 35 кВ Кызыл-Ярово, ВЛ 6 кВ ф. 13-07) | ТОП-М-0,66 50/5 КТ 0,5 Рег.№ 71205-18 | - | ПСЧ-4ТМ.05МК.22 КТ 0,5S/1,0 Рег.№ 64450-16 | - |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 140 | ТП № 20 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС 35 кВ Кызыл-Ярово, ВЛ 6 кВ ф. 13-07) | ТОП 200/5 КТ 0,5 Рег.№ 47959-11 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№36355-07 | - | УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДу, сервер ИВК |
| 141 | ТП №6223 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ (ПС 35 кВ Кызыл-Ярово, ф.13-07) | ТОП 100/5 КТ 0,5 Рег.№ 47959-11 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№36355-07 | - | |
| 142 | ПС 110/35/10 кВ Давлеканово-районная, ВЛ35 кВ Давлеканово ОВ-35 | ТВГ-УЭТМ® 100/5 КТ 0,5S Рег.№52619-13 | НАМИТ 35 000/V3 / 100/V3 КТ 0,5 Рег.№ 70324-18 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№36697-17 | СИКОН С70, рег.№ 28822-05 | УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБДи, СБДу, сервер ИВК |
| 143 | ТП-3401 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ВЛ-6 кВ ф. 4 от ПС 35 кВ Очистные) | ТШП 200/5 КТ 0,5 Рег.№47957-11 | - | СЭТ-4ТМ.03М.09 КТ 0,5S/1,0 Рег.№36697-08 | - | |
| 144 | ТП-3018 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ВЛ-6 кВ ф. 4 от ПС 35 кВ Очистные) | ТОП 100/5 КТ 0,5 Рег.№ 47959-11 | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№36355-07 | - | ||
| 145 | ТП-496 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС 35 кВ Болотино) | - | - | ПСЧ-3ТМ.05М КТ 1/2 Рег.№36354-07 | - | |
| 146 | ТП-497 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС 35 кВ Болотино) | ТОП 50/5 КТ 0,5 Рег.№ 47959-11 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№36355-07 | - | |
| 147 | ТП-6208 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС 35 кВ Бабиково) | ТОП 150/5 КТ 0,5 Рег.№ 47959-11 | - | ПСЧ-4ТМ.05МК.04 КТ 0,5S/1,0 Рег.№46634-11 | - |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 148 | ТП-478 10 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ф. 6 от ПС 110 кВ Ишлы) | ТШП М- 0,66 УЗ 600/5 КТ 0,5S Рег.№ 59924-15 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№36355-07 | - | УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБДи, СБДу, сервер ИВК |
| 149 | ТП-6211 10 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ф. 6 от ПС 35 кВ Камчалытамак) | - | - | ПСЧ-3ТМ.05М КТ 1/2 Рег.№36354-07 | - | |
| 150 | ПС 110 кВ Кашир, ОРУ-110 кВ, ввод 110 кВ Т-1 | ТГМ 150/5 КТ 0,5S Рег.№ 59982-15 | НАМИ-110 УХЛ1 110000/^3/100/^3 КТ 0,5 Рег.№ 24218-13 | ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | СИКОН С70, рег.№ 28822-05 | УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/, СБДу, СБДа, сервер ИВК |
| 151 | ПС 110 кВ Кашир, ОРУ-110 кВ, ввод 110 кВ Т-2 | ТГМ 150/5 КТ 0,5S Рег.№ 59982-15 | НАМИ-110 УХЛ1 110000/^3/100/^3 КТ 0,5 Рег.№ 24218-13 | ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | ||
| 152 | ПС 35 кВ Андреевка № 54, ввод 6 кВ Т-1 | ТОЛ Ктт=600/5 КТ 0,5S Рег.№ 47959-11 | ЗНОЛ Ктн=6000/^3/100/^3 КТ 0,5 Рег.№ 46738-11 | ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | СИКОН С70, рег.№ 28822-05 | УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБДд, СБДу, сервер ИВК |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 153 | ПС 35 кВ Андреевка № 54, ввод 0,4 кВ ТСН-1 | ТОП Ктт=50/5 КТ 0,5S Рег.№ 47959-11 | - | ТЕ2000.05.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | СИКОН С70, рег.№ 28822-05 | УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБДд, СБДу, сервер ИВК |
| 154 | ПС 35 кВ Андреевка № 54, ввод 6 кВ Т-2 | ТОЛ Ктт=600/5 КТ 0,5S Рег.№ 47959-11 | ЗНОЛ Ктн=6000/^3/100/^3 КТ 0,5 Рег.№ 46738-11 | ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | ||
| 155 | ПС 35 кВ Андреевка № 54, ввод 0,4 кВ ТСН-2 | ТОП Ктт=50/5 КТ 0,5S Рег.№ 47959-11 | - | ТЕ2000.05.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 |
Таблица 3 - Основные метрологические характеристики ИК АИИС КУЭ
| Номер ИК | Вид электрической энергии | Границы основной погрешности ±6 (%) | Границы погрешности в рабочих условиях, ±6 (%) |
| 1 | 2 | 3 | 4 |
| 1, 3, 4, 6, 9, 11- 17, 20- 22, 24, 39, 44, 45, 47, 49- 51, 55, 56, 62- 76, 8184, 88- 98 | Активная Реактивная | 1,1 2,7 | 3,1 5,2 |
| 5, 23, 26, 41, 52, 53, 85, 109, 150-152, 154 | Активная Реактивная | 1,1 2,7 | 3,2 5,3 |
| 7, 8, 28, 29, 31, 35, 37, 54, 57, 59 | Активная Реактивная | 1,0 2,4 | 3,0 5,2 |
| 18, 33 | Активная Реактивная | 1,0 2,4 | 3,1 5,2 |
| 25, 27 | Активная Реактивная | 0,9 2,0 | 2,0 3,6 |
| 58, 60 | Активная Реактивная | 0,7 1,5 | 1,9 3,5 |
| 125, 136, 142, 148, 153, 155 | Активная Реактивная | 0,9 2,3 | 3,1 5,2 |
| 2, 10, 19, 30, 32, 34, 36, 38, 40, 42, 43, 46, 48, 61, 77- 80, 86, 87, 99108, 110 - 112, 114 - 124, 126 - 135, 137-141, 143, 144, 146, 147 | Активная Реактивная | 0,9 2,3 | 3,0 5,1 |
| 113,145,149 | Активная Реактивная | 1,1 2,3 | 2,3 5,4 |
| Пределы абсолютной погрешности смещения шкалы времени компонентов СОЕВ АИИС КУЭ относительно национальной шкалы координированного времени Российской Федерации UTC (SU), (±) с | 5 | ||
| 1 | 2 | 3 | 4 |
| Примечания: 1 Характеристики погрешности ИК даны для измерений электроэнергии (получасовая). 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95 3 Границы погрешности результатов измерений приведены для cosф=0,9, токе ТТ, равном 100% от 1ном для нормальных условий; при cos ф=0,8, токе ТТ, равном 1 (2) % от 1ном для ИК в состав которых входят ТТ класса точности 0,2 S и 0,5S; токе ТТ, равном 5 % от 1ном для ИК в состав которых входят ТТ класса точности 0,2 и 0,5 для рабочих условий, при температуре окружающего воздуха в местах расположения счетчиков от 0 до +40 °С. Для ИК в состав которых входит счетчик прямого включения, значения силы тока, рассчитываются от 1б. | |||
Таблица 4 - Основные технические характеристики АИИС КУЭ
| Наименование характеристики | Значение |
| 1 | 2 |
| Количество измерительных каналов | 155 |
| Нормальные условия параметры сети: - напряжение, % от ином | от 98 до 102 |
| - ток, % от 1ном | от 100 до 120 |
| - коэффициент мощности | 0,9 |
| - частота. Гц | 50 |
| температура окружающей среды для счетчиков, °С | от +21 до +25 |
| Условия эксплуатации параметры сети: - напряжение, % от ином - ток, % от 1ном | от 90 до 110 |
| для ИК, содержащих ТТ класса точности 0,2 S или 0,5 S | от 1(2) до 120 |
| для ИК, содержащих ТТ класса точности 0,2 или 0,5 | от 5 до 120 |
| для ИК, содержащих счетчики прямого включения | от 0,05-1б до 1макс |
| - коэффициент мощности cos9 (sin^) | от 0,5 инд. до 1 емк |
| - частота, Гц | от 49,6 до 50,4 |
| температура окружающей среды для ТТ, ТН. °С | от -40 до +70 |
| температура окружающей среды для счетчиков, °С | от 0 до +40 |
| температура окружающей среды для УСПД, °С | от+15 до+25 |
| температура окружающей среды для Сервер ИВК, СБД, СБДу, СБДи, СБДа, СБДд °С | от +10 до + 35 |
| атмосферное давление, кПа | от 84,0 до 107,0 |
| относительная влажность, %, не более | 80 |
| Надежность применяемых в АИИС КУЭ компонентов Счетчики: СЭТ-4ТМ.03М (рег.№ 36697-17): - среднее время наработки на отказ, ч, не менее | 220000 |
| СЭТ-4ТМ.03М (рег.№ 36697-08): - среднее время наработки на отказ, ч, не менее | 140000 |
| ПСЧ-4ТМ.05МК (рег.№ 50460-18 рег.№ 64450-16, рег.№ 46634-11) - среднее время наработки на отказ, ч, не менее | 165000 |
| ПСЧ-4ТМ.05М (рег.№ 36355-07) - среднее время наработки на отказ, ч, не менее | 165000 |
| 1 | 2 |
| ТЕ2000 (рег.№ 83048-21): - среднее время наработки на отказ, ч, не менее | 220000 |
| ПСЧ-3ТМ.05М (рег.№36354-07) - каждого массива профиля со временем интегрирования 30 минут, сут., не менее | 140000 |
| УСВ-2: - среднее время наработки на отказ, ч, не менее | 35000 |
| УСПД: - среднее время наработки на отказ, ч, не менее | 70000 |
| Сервер ИВК, СБД, СБДу, СБДи, СБДа, СБДд: - среднее время наработки на отказ, ч, не менее | 100000 |
| Глубина хранения информации Счетчики: СЭТ-4ТМ.03М (рег.№ 36697-17): - каждого массива профиля со временем интегрирования 30 минут, сут, не менее | 114 |
| СЭТ-4ТМ.03М (рег.№ 36697-08): - каждого массива профиля со временем интегрирования 30 минут, сут, не менее | 113 |
| ПСЧ-4ТМ.05МК (рег.№ 50460-18, рег.№ 64450-16, рег.№ 46634-11) - каждого массива профиля со временем интегрирования 30 минут, сут, не менее | 114 |
| ПСЧ-4ТМ.05М (рег.№ 36355-07): - каждого массива профиля со временем интегрирования 30 минут, сут, не менее | 113 |
| ТЕ2000 (рег.№ 83048-21): - каждого массива профиля со временем интегрирования 30 минут, сут, не менее | 113 |
| ПСЧ-3ТМ.05М (рег.№36354-07) - каждого массива профиля со временем интегрирования 30 минут, сут, не менее | 113 |
| УСПД: - суточные данные о тридцатиминутных приращениях электропотребления по каждому каналу и электропотребление за месяц, сут. не менее | 45 |
| Сервер ИВК, СБД, СБДу, СБДи, СБДа, СБДд: - данные измерений и журналы событий, лет, не менее | 3,5 |
Надежность системных решений:
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.
Регистрация событий:
- в журнале событий счетчика:
- параметрирования;
- пропадания напряжения;
- коррекции времени в счетчике, УСПД
Защищенность применяемых компонентов:
- механическая защита от несанкционированного доступа и пломбирование:
- электросчетчика;
- промежуточных клеммников вторичных цепей напряжения;
- испытательной коробки;
- УСПД;
- серверов.
- защита информации на программном уровне:
- результатов измерений (при передаче, возможность использования цифровой подписи);
- установка пароля на счетчик;
- установка пароля на серверах;
- установка пароля УСПД.
наносится на титульные листы формуляра на АИИС КУЭ типографским способом.
Комплектность АИИС КУЭ представлена в таблице 5.
Таблица 5 — Комплектность АИИС КУЭ
| Наименование | Обозначение | Количество, шт. |
| 1 | 2 | 3 |
| Трансформатор тока | IMZ | 6 |
| ТШП | 36 | |
| ТШП М-0,66 УЗ | 3 | |
| ТШП-0,66 | 3 | |
| ТШП-0,66 У3 | 3 | |
| ТШП-М-0,66 | 3 | |
| ТОЛ 10-I | 7 | |
| ТОЛ-35 III-IV | 2 | |
| ТОЛ-СВЭЛ | 14 | |
| ТОЛ-СЭЩ-10 | 2 | |
| ТЛМ-10 | 24 | |
| ТОП-0,66 | 15 | |
| ТОП-М-0,66 | 24 | |
| ТОП | 108 | |
| ТЛК10 | 8 | |
| ТЛК10-5,6 | 2 | |
| ТЛК10-6 | 4 | |
| ТЛК-СТ | 4 | |
| ТФЗМ 35Б-1 У1 | 2 | |
| тфзм-иоб-iv | 6 | |
| ТВЭ-35 | 3 | |
| ТОЛ-НТЗ | 10 | |
| ТПЛ-10с | 2 | |
| ТПЛ-10 | 22 | |
| ТПЛМ-10 | 8 |
| 1 | 2 | 3 |
| Трансформатор тока | ТВГ-УЭТМ® | 8 |
| ТПФМ-10 | 2 | |
| ТВЛМ-10 | 26 | |
| ТФМ-110-II | 6 | |
| ТПОЛ-10 | 4 | |
| ТТЕ | 3 | |
| ТТИ | 3 | |
| ТГМ | 6 | |
| ТОЛ | 6 | |
| Трансформаторы напряжения | НАМИ-10-95УХЛ2 | 1 |
| НАМИТ-10 | 22 | |
| НАМИ-110 УХЛ1 | 6 | |
| НТМИ-6-66 | 3 | |
| НАМИ-10 | 12 | |
| ЗНОМ-35-65 | 12 | |
| ЗНОЛ(П)-НТЗ | 1 | |
| ЗНОЛ-НТЗ | 3 | |
| НКФ-110-57 | 6 | |
| НКФ-110-83У1 | 6 | |
| VSK I 10b | 3 | |
| НАМИТ | 3 | |
| НАМИТ-10-2 | 1 | |
| ЗНОЛ | 6 | |
| Счетчики электрической энергии | ПСЧ-3ТМ.05М | 2 |
| ПСЧ-4ТМ.05М | 20 | |
| ПСЧ-4ТМ.05М.04 | 47 | |
| ПСЧ-4ТМ.05МК.00 | 3 | |
| ПСЧ-4ТМ.05МК.04 | 7 | |
| ПСЧ-4ТМ.05МК.22 | 1 | |
| ПСЧ-4ТМ.05МК.24 | 1 | |
| ТЕ2000.01.00.00 | 28 | |
| ТЕ2000.05.00.00 | 5 | |
| СЭТ-4ТМ.03М.01 | 34 | |
| СЭТ-4ТМ.03М.09 | 7 | |
| Устройство синхронизации времени | УСВ-2 | 5 |
| Контроллер сетевой индустриальный (УСПД) | СИКОН С70 | 27 |
| Сервер баз данных ЦОД Башнефть-Уфанефтехим | Сервер ИВК | 1 |
| Сервера баз данных | СБД | 1 |
| СБДу | 1 | |
| СБДа | 1 | |
| СБДи | 1 | |
| СБДд | 1 | |
| Документация | ||
| Формуляр | ФО 26.51/273/23 | 1 |
приведены в документе "Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии ПАО АНК «Башнефть» (БНД Серафимовский ЦЭЭ). МВИ 26.51/273/23, аттестованном ООО «Энерготестконтроль», аттестат аккредитации № RA.RU.312560 от 03.08.2018.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
