| Номер в госреестре | 91214-24 |
| Наименование СИ | Автоколлиматоры цифровые |
| Обозначение типа СИ | TriAngle |
| Изготовитель | TRIOPTICS GmbH, Германия |
| Год регистрации | 2024 |
| Срок свидетельства | 01.02.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Автоколлиматоры цифровые TriAngle (далее - автоколлиматоры) предназначены для измерений углов наклона, угловых перемещений, взаимного углового положения плоских отражающих поверхностей в двух плоскостях, отклонений от прямолинейности и плоскостности, а также для применения в качестве рабочих эталонов 1-го, 2-го и 3-го разрядов при передаче единицы плоского угла в соответствии с Государственной поверочной схемой для средств измерений плоского угла, утвержденной приказом Росстандарта от 26 ноября 2018 г. № 2482.
К настоящему типу средств измерений относятся автоколлиматоры цифровые TriAngle исполнений TA 100-38, TA 150-38, TA 200-38, TA 300-38, TA 300-57, TA 500-57, TA 1000-115, TA 1000-140, ТА US 300-57, TA US 500-57, которые отличаются метрологическими и техническими характеристиками.
Принцип действия автоколлиматоров основан на измерении смещения изображения автоколлимационной марки, отраженного от плоской отражающей поверхности, относительно первоначального положения. Изображение автоколлимационной марки фиксируется цифровой камерой, расположенной в фокальной плоскости объектива автоколлиматора. Изображение с цифровой камеры передается на компьютер для обработки программным обеспечением OptiAngle 6. Значение угла наклона отражающей поверхности по отношению к визирной оси автоколлиматора вычисляется как отношение величины смещения изображения автоколлимационной марки к удвоенному значению фокусного расстояния объектива.
Автоколлиматоры состоят из коллиматора, совмещенного со зрительной трубой, и оптико-электронного узла. Автоколлиматоры устанавливают в держатель для настройки и фиксации положения.
Общий вид автоколлиматоров с указанием места нанесения знака утверждения типа представлен на рисунке 1. Содержание маркировки автоколлиматоров представлено на рисунке 2. Заводской номер в виде цифрового обозначения наносится типографским способом на маркировочную табличку, расположенную в нижней части корпуса оптико-электронного узла.
Нанесение знака поверки на автоколлиматоры и их пломбирование не предусмотрено.

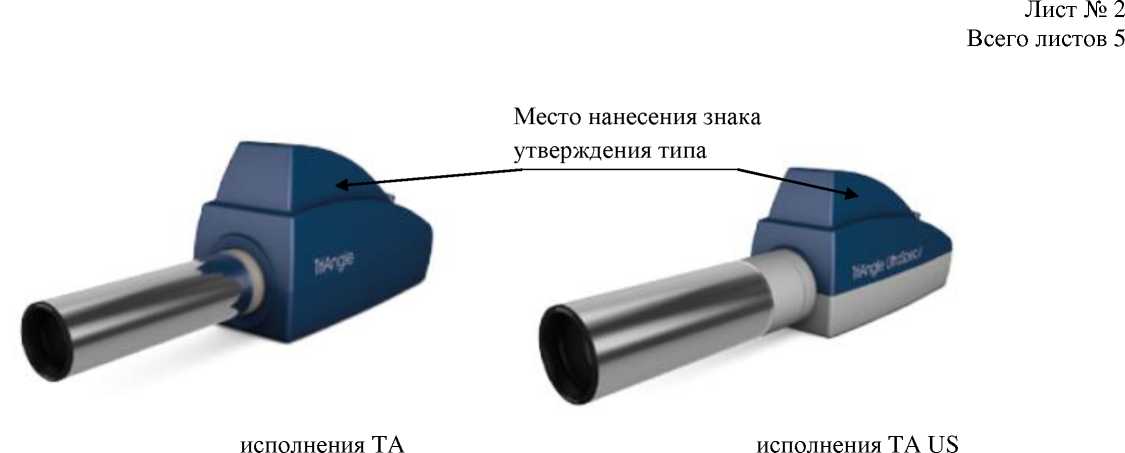

Рисунок 1 - Общий вид автоколлиматоров с указанием места нанесения знака утверждения типа
Место нанесения заводского номера

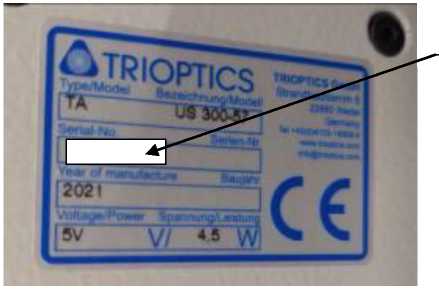

Рисунок 2 - Маркировка
Автоколлиматоры имеют автономное программное обеспечение (далее - ПО), предназначенное для сбора, обработки, визуализации, хранения и передачи результатов измерений. ПО соответствует высокому уровню защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Метрологические характеристики нормированы с учетом влияния ПО.
Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование программного обеспечения | OptiAngle 6 |
| Номер версии (идентификационный номер) программного обеспечения | не ниже 6.18.1 |
| Цифровой идентификатор программного обеспечения | 2FFC04F3D2D5F0FF3290A729249F4D06* |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
| * Контрольная сумма указана для версии ПО 6.18.1. | |
Таблица 2 - Метрологические характеристики автоколлиматоров исполнений TA 100-38, TA 150-38, TA 200-38, TA 300-38, TA 300-57, TA 500-57, TA 1000-115, TA 1000-140
| Исполнение | Наименование характеристики, значение | |||
| Диапазон измерений углов в горизонтальной плоскости | Диапазон измерений углов в вертикальной плоскости | Пределы допускаемой абсолютной погрешности измерений углов | Дискретность отчета | |
| TA 100-38 | от 0" до 6170" | от 0" до 4940" | ±2,5" | 0,1" |
| TA 150-38 | от 0" до 4120" | от 0" до 3300" | ±1,70" | 0,07" |
| TA 200-38 | от 0" до 3090" | от 0" до 2470" | ±1,30" | 0,05" |
| TA 300-38 | от 0" до 2060" | от 0" до 1650" | ±0,75" | 0,03" |
| TA 300-57 | от 0" до 2060" | от 0" до 1650" | ±0,75" | 0,03" |
| TA 500-57 | от 0" до 1240" | от 0" до 980" | ±0,40" | 0,02" |
| TA 1000-115 | от 0" до 610" | от 0" до 490" | ±0,20" | 0,01" |
| TA 1000-140 | от 0" до 610" | от 0" до 490" | ±0,20" | 0,01" |
Таблица 3 - Метрологические характеристики автоколлиматоров исполнений ТА US
300-57, TA US 500-57_______________________________________________________________
| Исполнение | Наименование характеристики, значение | ||||
| Диапазон показаний в горизонтальной плоскости/ вертикальной плоскости | Диапазон измерений углов в горизонтальной плоскости | Диапазон измерений углов в вертикальной плоскости | Пределы допускаемой абсолютной погрешности измерений углов | Дискретность отчета | |
| ТА US 300-57 | от 0" до 3000"/ от 0" до 1920" | от 0" до 2600" | от 0" до 1700" | ±0,050" (в поддиапазоне измерений от 0" до 10" включ.) ±0,100" (в поддиапазоне измерений св. 10" до 20" включ.) ±0,250" (в поддиапазоне св. 20") | 0,01" |
| TA US 500-57 | от 0" до 1800"/ от 0" до 1150" | от 0" до 1500" | от 0" до 980" | 0,01" | |
Таблица 4 - Основные технические характеристики
| Исполнение | Наименование характеристики, значение | ||||
| Габаритные размеры, мм, не более | Масса, кг, не более | Максимальное расстояние от объектива автоколлиматора до отражающей поверхности, м | |||
| длина | ширина | высота | |||
| TA 100-38 | 320 | 155 | 220 | 4,8 | 0,5 |
| TA 150-38 | 320 | 155 | 220 | 4,9 | 1 |
| TA 200-38 | 320 | 155 | 220 | 5,2 | 1,5 |
| TA 300-38 | 450 | 155 | 220 | 5,3 | 2 |
| TA 300-57 | 450 | 155 | 220 | 5,9 | 2 |
| TA 500-57 | 650 | 155 | 220 | 7,0 | 4 |
| TA 1000-115 | 1200 | 155 | 220 | 33,0 | 10 |
| TA 1000-140 | 1200 | 155 | 220 | 33,0 | 10 |
| ТА US 300-57 | 450 | 155 | 220 | 5,9 | 2 |
| TA US 500-57 | 650 | 155 | 220 | 7,0 | 4 |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Средний срок службы, лет | 10 |
| Средняя наработка до отказа, ч, не менее | 10000 |
| Напряжение питания от источника постоянного тока (USB порт компьютера), В | 5 |
| Условия эксплуатации: температура окружающего воздуха, °С относительная влажность окружающего воздуха, % атмосферное давление, кПа | от +20 до +22 от 40 до 65 от 85 до 105 |
наносится на корпус автоколлиматора в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 6 - Комплектность автоколлиматора
| Наименование | Обозначение | Количество |
| Автоколлиматор цифровой* | TriAngle | 1 шт. |
| USB-кабель | - | 1 шт. |
| Программное обеспечение OptiAngle 6 | - | 1 шт. |
| HASP-ключ защиты программного обеспечения | - | 1 шт. |
| Принадлежности (штатив, держатели, зеркала, кронштейны, целеуказатель) | - | В соответствии с заказом |
| Кейс для транспортирования | - | В соответствии с заказом |
| Руководство по эксплуатации | - | 1 экз. |
| * исполнение в соответствии с заказом | ||
приведены в разделах 6 «Эксплуатация», 7 «Программное обеспечение» руководства по эксплуатации.
Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Росстандарта от 26 ноября 2018 г. № 2482;
Стандарт предприятия TRIOPTICS GmbH. Производство автоколлиматоров цифровых TriAngle.
