Номер в госреестре | 91216-24 |
Наименование СИ | Датчики крутящего момента силы |
Обозначение типа СИ | ИВЭ-50-10 |
Изготовитель | Акционерное общество "Предприятие В-1336" (АО "Предприятие В-1336"), г. Пермь |
Год регистрации | 2024 |
Срок свидетельства | 01.02.2029 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Датчики крутящего момента силы ИВЭ-50-10 (далее по тексту - датчики), предназначены для измерений крутящего момента силы по и против часовой стрелки.
Принцип действия датчиков основан на преобразовании крутящего момента силы, приложенного к ротору, в нормированный электрический выходной сигнал. Разность моментов на ведущем и ведомом фланцах ротора вызывает деформацию вала с наклеенными на нем тензорезисторами, расположенными на измерительном участке ротора и соединенными в мостовую схему, которая приводит к разбалансу тензомоста. Электрический сигнал разбаланса усиливается и преобразуется в цифровой код, для последующей передачи на приёмное устройство (статора или узла датчиков беспроводных (далее УДБ).
Датчики изготавливаются в двух исполнениях аналогичных по принципу действия:
и.1 - состоит из ротора и статора;
и.2 - состоит из ротора и УДБ.
Ротор состоит из упругого измерительного вала, с наклеенными на нем тензорезисторами жестко соединенного с фланцами, набора датчиков: тензометрических, частоты вращения и катушки для приема и передачи данных (и.1) или антенны для передачи данных с автономным элементом питания (и.2).
Приемное устройство выполнены в виде модуля и предназначено для приема сигнала с ротора и последующего преобразования в нормированный токовый выходной сигнал 4-20 мА. Датчики изготавливаются различных модификаций и отличаются габаритными размерами, массой, типом применяемого приемного устройства и погрешностью. Количество модификаций - 68.
Структура условного обозначения датчиков ИВЭ-50-lO-X.Y-Z, где:
ИВЭ-50 - товарный знак АО «Предприятие В-1336»;
10 - датчик крутящего момента силы;
Х - исполнение датчика: и.1 или и.2.
Исполнение и.1 предусматривает использование статора для передачи питающего напряжения и считывания показаний с датчика, а и.2 использует УДБ для считывания данных.
Y - варианты присоединительных фланцев ротора.
Значение для исполнения и.1 (0;2;4;6;7), для исполнения и.2
(0;1;2;4;8;10;11;14;18;21;22;23), соответствует габаритным размерам ротора, приведенным в таблице 2;
Z - пределы допускаемой приведенной погрешности измерения крутящего момента силы: 1; 1,5; 2,5; 3.
Пломбирование датчиков и нанесение знака поверки на корпус не
предусмотрено.
Маркировка датчика содержит следующую информацию: товарный знак предприятия-изготовителя, модификация датчика, заводской номер, год выпуска, знак утверждения типа. Заводской номер представляет собой набор арабских цифр. Маркировки нанесены методом лазерной гравировки на лицевую сторону ротора (и.2) и на торце фланца (и.1).
Общий вид датчиков представлен на рисунках 1 и 2.
Место нанесения знака утверждения типа
I РОТОР

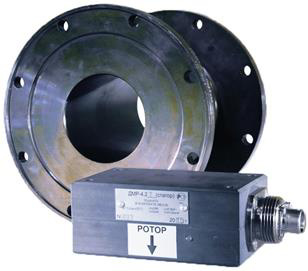

Рисунок 1. Общий вид датчиков исполнения и.1.
Место нанесения заводского номера
Рисунок 2. Общий вид датчиков исполнения и.2.
Таблица 1 - Метрологические характеристики
Наименование характеристик | Значение характеристик | ||||
Модификация датчика ИВЭ-50-10- | H.1.0-Z* | H.1.2-Z* | H.1.4-Z* | H.1.6-Z* | H.1.7-Z* |
Номинальное значение крутящего момента силы, Н^м | 8000 | ||||
Пределы допускаемой приведенной к номинальному значению погрешности измерения крутящего момента силы, % | ±1; ±1,5; ±2,5; ±3 |
* - действительное значение предела указано в руководстве по эксплуатации
Продолжение таблицы 1
Наименование характеристик | Значение характеристик | |||||
Модификация датчика ИВЭ-50-10- | H.2.0-Z* | H.2.1-Z* | H.2.2-Z* | H.2.4-Z* | H.2.8-Z* | H.2.10-Z* |
Номинальное значение крутящего момента силы, Н^м | 8000 | |||||
Пределы допускаемой основной приведенной к номинальному значению погрешности измерения крутящего момента силы, % | ±1; ±1,5; ±2,5; ±3 |
* - действительное значение пределов указано в руководстве по эксплуатации
Продолжение таблицы 1
Наименование характеристик | Значение характеристик |
Модификация датчика ИВЭ-50-10- | H.2.11-Z* H.2.14-Z* H.2.18-Z* H.2.21-Z* H.2.22-Z* H.2.23-Z* |
Номинальное значение крутящего момента силы, Н^м | 8000 |
Пределы допускаемой основной приведенной к номинальному значению погрешности измерения крутящего момента силы, % | ±1; ±1,5; ±2,5; ±3 |
* - действительное значение пределов указано в руководстве по эксплуатации
Таблица 2 - Основные технические характеристики
Наименование характеристик | Значение характеристик | ||||
Модификация датчика ИВЭ-50-10- | H.1.0-Z | H.1.2-Z | H.1.4-Z | H.1.6-Z | H.1.7-Z |
Габаритные размеры ротора: - длина, мм, не более | 178 | 150 | 150 | 150 | 153 |
- ширина, мм, не более | 205 | 205 | 230 | 175 | 175 |
- высота, мм, не более | 205 | 205 | 230 | 175 | 175 |
Масса, кг, не более | 9 | 8 | 12 | 8 | 8 |
Продолжение таблицы 2
Наименование характеристик | Значение характеристик | |||||
Модификация датчика ИВЭ-50-10- | H.2.0-Z | H.2.1-Z | H.2.2-Z | H.2.4-Z | H.2.8-Z | H.2.10-Z |
Габаритные размеры ротора: - длина, мм, не более | 103 | 178 | 100 | 100 | 103 | 100 |
- ширина, мм, не более | 205 | 205 | 175 | 225 | 203 | 250 |
- высота, мм, не более | 205 | 205 | 175 | 225 | 203 | 250 |
Масса, кг, не более | 7 | 10 | 6 | 9 | 10 | 12 |
Продолжение таблицы 2
Наименование характеристик | Значение характеристик | |||||
Модификация датчика ИВЭ-50-10- | H.2.11-Z | H.2.14-Z | H.2.18-Z | H.2.21-Z | H.2.22-Z | H.2.23-Z |
Габаритные размеры ротора: - длина, мм, не более | 103 | 100 | 154 | 179 | 103 | 103 |
- ширина, мм, не более | 175 | 230 | 225 | 250 | 205 | 240 |
- высота, мм, не более | 175 | 230 | 225 | 250 | 205 | 240 |
Масса, кг, не более | 6 | 11 | 13 | 13 | 10 | 13 |
Таблица 3 - Общие технические характеристики
Наименование характеристик | Значение характеристик |
Выходной сигнал постоянного тока, мА | от 4 до 20 |
Параметры электрического питания В: - от сети постоянного тока (и.1) - от встроенного аккумулятора (и.2) | от 16 до 28 от 2,8 до 3,7 |
Нормальные условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от +18 до +28 80 от 86,0 до 106,7 |
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от -45 до +60 98 от 86,0 до 106,7 |
Знак утверждения типа наносится типографским способом на титульные листы эксплуатационной документации и корпус датчика
Таблица 4 - Комплектность средства измерений
Наименование | Обозначение |
Датчик крутящего момента силы | ИВЭ-50-lO-X.Y-Z |
Кабель связи* | - |
Статор* | - |
УДБ** | - |
Монтажный комплект | - |
Руководство по эксплуатации, инструкция по монтажу, паспорт | 1336.400410.001РЭ |
* - для датчиков (и.1)
** - для датчиков (и.2)
Руководство по эксплуатации, инструкция по монтажу, паспорт 1336.400410.001РЭ «Датчики крутящего момента силы ИВЭ-50-10» Раздел 10 - подготовка к работе.
Приказ Росстандарта от 31 июля 2019 г. № 1794 «Об утверждении Государственной поверочной схемы для средств измерений крутящего момента силы»;
Технические условия 1336.400410.001ТУ «Датчики крутящего момента силы
ИВЭ-50-10».
