| Номер в госреестре | 91221-24 |
| Наименование СИ | Анализаторы хлорорганических соединений в нефти поточные |
| Обозначение типа СИ | ХРОМОС |
| Изготовитель | Общество с ограниченной ответственностью "ХРОМОС Инжиниринг" (ООО "ХРОМОС Инжиниринг"), Нижегородская область, г. Дзержинск |
| Год регистрации | 2024 |
| Срок свидетельства | 01.02.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы хлорорганических соединений в нефти поточные ХРОМОС (далее - анализаторы) предназначены для измерений массовой концентрации хлорорганических соединений (органических хлоридов) в нефти и нефтепродуктах в автоматическом режиме.
Принцип действия анализаторов основан на детектировании электронно-захватным детектором (ЭЗД) хлорорганических соединений (органических хлоридов). Расчет концентрации хлорорганических соединений проводится по градуировочной характеристике с возможностью последующего пересчета в массовые доли органически связанного хлора.
Способ отбора и подготовки пробы анализируемой жидкости осуществляется путем отбора заданного количества нефти или нефтепродуктов в автоматизированный парофазный пробоотборник с последующей равновесной парофазной экстракцией хлорорганических соединений.
Анализаторы выпускаются во взрывозащищенном исполнении.
Анализатор конструктивно состоит из следующих блоков:
- Блок аналитический, в состав которого входят: термостаты, теплоизолированные съёмные; нагреватели (для поддержания температуры термостата); переключающие клапаны; усилители детекторов; платы управления клапанами и платы питания; пневмосопротивления; регуляторы потока газов.
- Блок подготовки пробы, в состав которого входят: парофазный пробоотборник; электромагнитные клапаны; термопреобразователи, электрические нагреватели, обогреваемые трубопроводы; регулятор давления; фильтры; блок автоматизации.
- Блок управления, который представляет собой вычислительное устройство на базе РС/АТ совместимого компьютера с установленным программным обеспечением «Хромос». Вычислительное устройство работает совместно с центральной платой управления, которая обеспечивает связь между анализатором и встроенным компьютером.
Программным обеспечением предусмотрена возможность пересчета массовой концентрации в массовую долю органически связанного хлора (мг/кг (млн-1, ppm)) при использовании не входящих в состав анализатора плотномера или датчика плотности, а также при получении и использовании данных о плотности нефти от сторонних систем обработки информации (например, СОИ БИК/СИКН).
На передней панели прибора имеется дисплей, предназначенный для управления анализатором и отображения информации.
Градуировка анализатора осуществляется в автоматическом режиме.
Конструкция анализатора выполнена в специальном взрывозащищенном исполнении -заполнение или продувка оболочки под избыточным давлением «р» по ГОСТ IEC 60079-2-2013. Повышенная защита «е» по ГОСТ 31610.7-2017 (IEC 60079-7:2015) обеспечивается продувкой блока электроники и детекторов воздухом КИП под избыточным давлением.

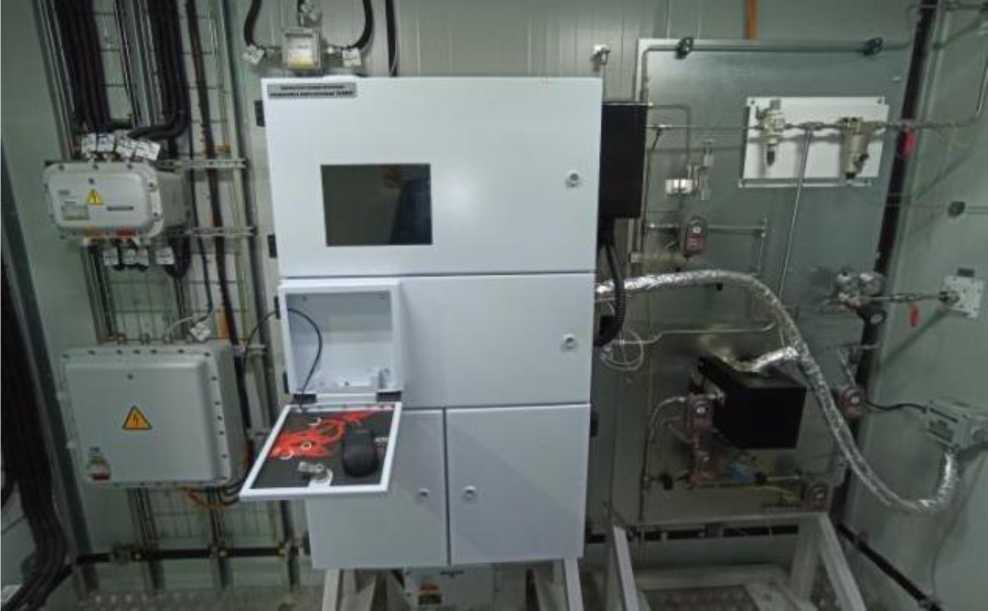

Рисунок 1- Внешний вид анализаторов с блоком подготовки пробы
Место пломбировки анализатора
Рисунок 2 - Места нанесения знака поверки и пломбировки анализатора
б)
Место нанесения знака поверки
Рисунок 3 - Общий вид идентификационной таблички анализатора с обозначением мест нанесения знака утверждения типа и заводского номера
Заводской номер анализатора в формате цифрового обозначения наносится методом печати на информационную табличку (шильд), расположенную на боковой панели аналитического блока анализатора. Также заводской номер анализатора указывается в формуляре средства измерений.
Конструкцией анализаторов предусмотрена пломбировка корпуса путем приклеивания пломбировочной наклейки с надписью «ХРОМОС Инжиниринг» на линию соединения лицевой и верхней панели корпуса анализатора. Место пломбировки анализаторов указано на рисунке 2а. Ограничение доступа к местам настройки (регулировки) осуществляется путем нанесения мастичных пломб с изображением знака поверки на специально оборудованных площадках на винтах крепления передней панели анализатора (рисунок 2б).
Общий вид анализатора, место нанесения знака утверждения типа и заводского номера приведены на рисунках 1 и 3.
Для управления работой анализатора, сбора и обработки данных, ведения базы данных по результатам измерения используется программное обеспечение «Хромос».
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование программного обеспечения | CalcModule.dll |
| Номер версии (идентификационный номер) программного обеспечения | не ниже 1.2 |
| Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | 37c2b7ab |
| Алгоритм вычисления цифрового идентификатора программного кода | CRC-32 |
Метрологические характеристики анализатора нормированы с учетом влияния программного обеспечения.
Метрологические характеристики приведены в таблице 2.
Таблица 2 - Диапазон измерений массовой концентрации хлорорганических соединений (органических хлоридов), пределы допускаемой основной абсолютной погрешности_______
| Наименование характеристики | Значение характеристики |
| Диапазон показаний массовой концентрации хлорорганических соединений, мг/л | от 0,1 до 30 |
| Диапазон измерений массовой концентрации хлорорганических соединений, мг/л | от 0,1 до 11 |
| Диапазон показаний после пересчета в массовую долю органически связанного хлора, мг/кг (млн-1, ppm) | от 0,1 до 30 |
| Диапазон измерений после пересчета в массовую долю органически связанного хлора, мг/кг (млн-1, ppm) | от 0,1 до 11 |
| Пределы допускаемой основной абсолютной погрешности в диапазоне измерений | ±0,35^Хвх1} |
| Примечание - 1) Хвх - массовая концентрация суммы определяемых хлорорганических соединений на входе анализатора, мг/л или массовая доля органически связанного хлора, мг/кг (млн-1, ppm). | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Температура термостата колонок, °С | от (Токр + 3) до +160 |
| Температура термостатируемых зон, °С | |
| Максимальная температура дозатора, °С | +160 |
| Максимальная температура кранов, °С | +160 |
| Максимальная температура детекторов, °С: | +350 |
| Дискретность задания температур во всех зонах, °С | 0,01 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В | 230 ± 23 50 ± 0,2 24 ± 3 |
| Габаритные размеры (Д х Ш х В), мм, не более: - аналитический блок - блок подготовки пробы | 660х350х1010 800х678х1885 |
| Наработка на отказ, ч, не менее | 26280 |
| Средний срок службы, лет | 10 |
| Масса, кг, не более | 180 |
| Мощность, потребляемая анализатором (без дополнительных устройств), В^А, не более: при выходе на рабочий режим после выхода на рабочий режим | 2200 1000 |
| Время выхода на режим, ч, не более | 1,5 |
Продолжение таблицы 3
| Наименование характеристики | Значение |
| Передача данных | Ethernet (Modbus ТСР), RS-485 (Modbus RTU), Аналоговый выход от 0 до 20 мА Аналоговый выход от 4 до 20 мА Аналоговый выход от 0 до 5 В Аналоговый выход от 0 до 10 В Аналоговый выход от -5 до +5 В Аналоговый выход от -10 до +10 В Дискретные выходы (сухой контакт) |
| Маркировка взрывозащиты | 1Ex db eb ib px IIC T4 Gb X |
| Подгруппа электрооборудования по ГОСТ 31610.02019 (IEC 60079-0:2017) | IIC |
| Степень защиты от воздействия окружающей среды анализатора по ГОСТ 14254-2015 (IEC 60529:2013) | IP65 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +4 до +50 от 30 до 80 от 84 до 106 |
наносится типографским способом на титульный лист руководства по эксплуатации и методом печати на информационную табличку на боковой панели анализатора.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Анализатор хлорорганических соединений в нефти поточный ХРОМОС | - | 1 |
| Формуляр | ХАС 2.320.014 ФО | 1 |
| Руководство по эксплуатации | ХАС 2.320.014 РЭ | 1 |
| Методика поверки | - | 1 |
| Руководство пользователя программой «Хромос» | - | 1 |
| Комплект ЗИП | - | 1 |
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации ХАС 2.320.014 РЭ.
ТУ 26.51.53.120-011-69502896-2023 Анализатор хлорорганических соединений в нефти поточный ХРОМОС. Технические условия.
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
