| Номер в госреестре | 91222-24 |
| Наименование СИ | Влагомеры |
| Обозначение типа СИ | INSOL-903 |
| Изготовитель | Общество с ограниченной ответственностью "Инсол" (ООО "Инсол"), г. Уфа |
| Год регистрации | 2024 |
| Срок свидетельства | 02.02.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Влагомеры INSOL-903 (далее - влагомеры) предназначены для измерений объемного влагосодержания нефти и нефтепродуктов, движущихся в потоке по трубопроводам добывающих скважин, внутренней и внешней систем перекачки нефти и нефтепродуктов на различных технологических установках.
Принцип действия влагомеров основан на поглощении энергии микроволнового излучения в зависимости от диэлектрической проницаемости среды, протекающей вдоль стержня влагомера. Передатчик влагомера излучает импульсы по погруженному в измеряемую среду волноводу, часть энергии излученных импульсов отражается от всех границ раздела жидкостей с различной диэлектрической проницаемостью и возвращается по волноводу в приемник влагомера.
Конструктивно влагомеры состоят из электронного блока и волновода, которые соединены между собой.
Электронный блок влагомера представляет собой корпус с электроникой, который состоит из генератора измерительных частот с диапазоном перестройки от 10 до 900 МГц, с шагом 1 МГц и устройства измерения уровня сигнала генератора. Высокочастотный сигнал, распространяясь по волноводу, отражается от всех границ раздела пропорционально изменению диэлектрической проницаемости, а также замедляет или увеличивает скорость распространения в зависимости от значения диэлектрической проницаемости среды.
Измерительный алгоритм, основанный на использовании методов цифровой обработки сигналов, установленный в приборе, позволяет получить и выдать измеренные значения объемного влагосодержания в аналоговом виде (4 - 20 мА) и (или) цифровом кодированном сигнале (по интерфейсу RS485 и/или Ethernet) и (или) визуально с использованием интерфейса электронного блока.
Общий вид влагомеров приведен на рисунке 1. Пломбирование влагомеров от несанкционированного доступа к местам настройки и от вмешательства в процессе измерений производится пломбированием свинцовой пломбой места кабельного ввода и места соединения корпуса и измерительного блока влагомера.
Маркировка влагомеров, содержащая информацию о заводском номере влагомера, наносится методом шелкографии на информационной табличке, прикрепляемому к корпусу взрывозащитной оболочки электронного блока (рисунок 2). Заводские номера имеют цифровое обозначение.
Нанесение знака поверки на влагомеры не предусмотрено.

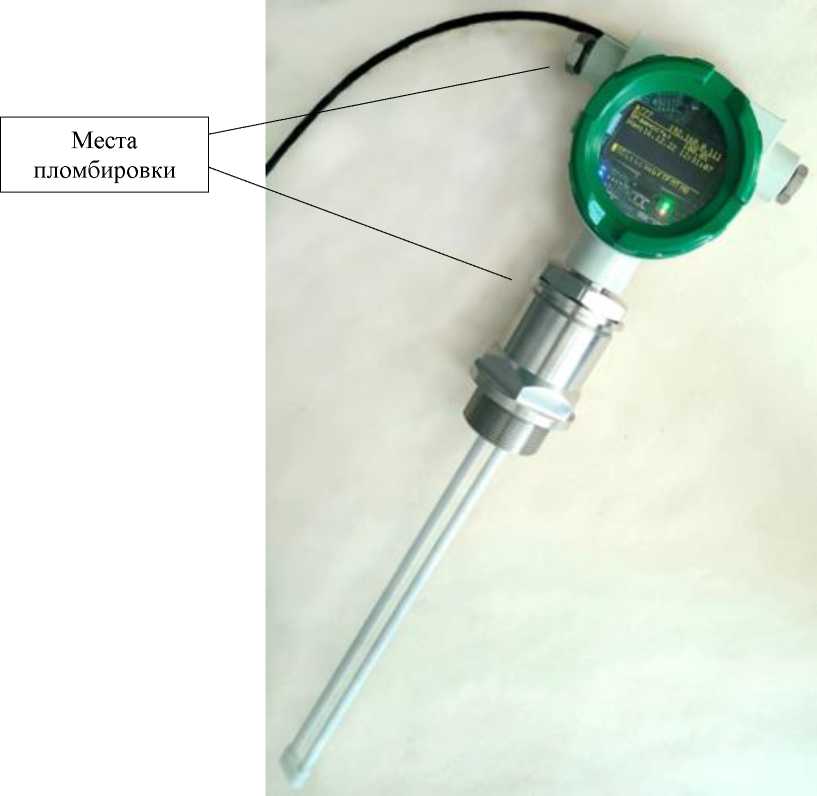

Рисунок 1 - Общий вид влагомеров c указанием мест пломбировки
Дата выпуска
ООО «ИНСОЛ»
Место нанесения заводского номера
Сертификат соответствия
Модель
Зав. номер
°С < Токр < __ °С
г. Уфа, ул. Кировоградская, д.36/2
Рисунок 2 - Общий вид информационной таблички на корпусе влагомера
является встроенным, устанавливается в энергонезависимую память при изготовлении. В процессе эксплуатации данное программное обеспечение не может быть изменено, так как пользователь не имеет к нему доступа.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» защиты программного обеспечения и измерительной информации по Р 50.2.077-2014. Нормирование метрологических характеристик влагомеров проведено с учетом того, что программное обеспечение является неотъемлемой частью влагомеров и не является метрологически значимым. Доступ к настройкам влагомера защищен посредством пароля. Идентификационные данные встроенного программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование программного обеспечения | - |
| Номер версии (идентификационный номер) программного обеспечения | 1.15.3 |
| Цифровой идентификатор программного обеспечения | - |
Таблица 2 - Метрологические характеристики влагомеров
| Наименование характеристики | Значение |
| Диапазон измерений объемной доли воды, % | от 0,01 до 99,9 |
| Пределы допускаемой абсолютной погрешности, %, в поддиапазонах: от 0,01 до 50 вкл. св. 50 до 99,9 | ±0,4 ±1,5 |
Таблица 3 - Основные технические характеристики
| Характеристика | Значение |
| Длина чувствительного элемента (волновода), мм, не более | 750 |
| Температура контролируемой среды, °С | от 0 до + 100 |
| Напряжение питания, В | 24 или 48 |
| Потребляемая мощность, Вт, не более | 7 |
| Масса корпуса, кг, не более | 10 |
| Габаритные размеры, мм, не более: - ширина - высота - длина | 300 300 1000 |
| Степень защиты по ГОСТ 14254-2015 | IP66 |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа, не менее - влажность окружающей среды при температуре 35 °С, %, не более | от - 50 до + 55 60 98 |
| Характеристика | Значение |
| Срок службы, лет, не менее | 10 |
| Средняя наработка на отказ, ч, не менее | 90 000 |
наносится на титульный лист руководства по эксплуатации и паспорт типографским способом.
приведена в таблице 4.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Влагомер | INSOL-903 | 1 шт. |
| Кабельные вводы | 1 шт. | |
| Паспорт | INSOL90X.01.00.000 ПС | 1 экз. |
| Руководство по эксплуатации | INSOL903.01.00.000 РЭ | 1 экз. |
| Методика поверки | 1 экз. |
приведены в разделе 1.5 руководства по эксплуатации INSOL903.01.00.000 РЭ.
ГОСТ 8.614-2013 ГСИ. Государственная поверочная схема для средств измерений объемного влагосодержания нефти и нефтепродуктов;
ТУ 26.51.53.120-004-06157257.2021 Влагомер INSOL-903. Технические условия.
| Зарегистрировано поверок | 21 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
