| Номер в госреестре | 91223-24 |
| Наименование СИ | Газоанализаторы многоканальные |
| Обозначение типа СИ | Авангард G4P |
| Изготовитель | Акционерное общество "Си Ай С-Контролс" (АО "Си Ай С-Контролс"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 02.02.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы многоканальные Авангард G4P (далее - газоанализаторы) предназначены для измерений концентраций горючих газов, объемной доли кислорода, токсичных и вредных газов и паров летучих органических соединений в воздухе рабочей зоны и подачи предупредительной сигнализации о достижении установленных пороговых значений.
Принцип действия газоанализаторов определяется типом используемого сенсора:
- термокаталитический (ТК) основан на тепловых эффектах протекающих химических реакций;
- электрохимический (ЭХ) основан на изменении электрических параметров электродов, находящихся в контакте с электролитом, в присутствии определяемого газа;
- оптический (инфракрасный) (ИК) основан на поглощении молекулами определяемого газа энергии светового потока в инфракрасной области спектра;
- фотоионизационный (ФИД) основан на ионизации молекул органических и неорганических веществ фотонами высокой энергии.
Газоанализаторы представляют собой автоматические портативные, индивидуальные, многоканальные приборы непрерывного действия, которые предназначены для одновременного измерения концентрации от 1 до 5 определяемых компонентов.
Газоанализаторы состоят из пластикового корпуса, в котором могут быть установлены от одного до четырех сменных сенсоров, микропроцессор, устройство сигнализации и блок аккумуляторов. Встроенный микропроцессор управляет всем процессом измерений и преобразует электрические сигналы сенсоров в показания на дисплее. На лицевой панели корпуса размещены: жидкокристаллический дисплей, сигнальные лампы, служащие для оповещения о состоянии атмосферы и газоанализатора, динамик для оповещения о состоянии атмосферы и газоанализатора, гнездо сенсоров, кнопочная клавиатура (три кнопки).
Способ отбора пробы - принудительный с помощью встроенного насоса (по умолчанию), либо диффузионный.
Газоанализаторы обеспечивают выполнение следующих функций:
- непрерывное измерение концентрации определяемого компонента и отображение измеренных значений на дисплее;
- автоматическая или принудительная градуировка нуля;
- самодиагностика при включении и во время работы;
- сигнализация (звуковая, световая, вибрация) при выходе за установленные пороги;
- сохранение в энергонезависимой памяти архива значений содержания определяемого компонента по каждому измерительному каналу, даты и времени измерения значений;
- диффузионный забор пробы воздуха (в отсутствии подключенного насоса);
- непрерывный забор пробы воздуха при включении встроенного электронасоса на расстоянии до 30 м от места забора;
- передача данных на ПК при помощи USB-кабеля;
- передача данных по Bluetooth на смартфон, персональный контроллер или ПК в режиме реального времени (опционально).
- передача данных по LoRa на смартфон, персональный контроллер или ПК в режиме реального времени (опционально).
Газоанализаторы имеют жидкокристаллический монохромный цифровой дисплей с подсветкой, обеспечивающий отображение:
- результатов измерений содержания определяемых компонентов;
- текущих дат и времени;
- уровень заряда аккумуляторов;
- три порога аварийной сигнализации;
- меню пользователя;
- даты калибровки сенсоров;
- активности пользователя;
- состояния насоса;
- состояния беспроводной связи.
О бщий вид газоанализаторов приведен на рисунке 1.
Пломбирование и нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится типографским способом на идентификационную табличку (рисунок 2), наклеенную на заднюю панель газоанализаторов.
Рисунок 1 - Общий вид газоанализаторов многоканальных Авангард G4P
Место нанесения
заводского номера

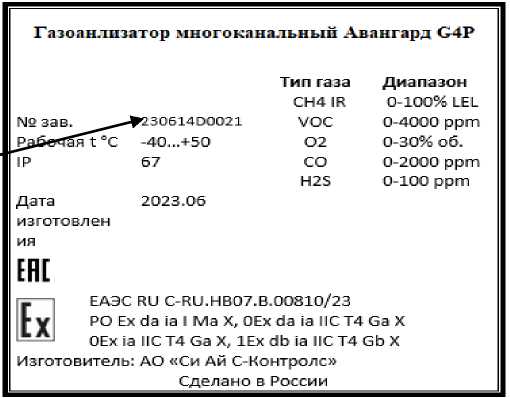

Рисунок 2 - Идентификационная табличка
Газоанализаторы имеют встроенное программное обеспечение (ПО). ПО осуществляет следующие функции:
- расчет содержания определяемого компонента;
- отображение результатов измерений на цифровом дисплее;
- самодиагностика;
- сравнение измеренных значений содержания определяемых компонентов с установленными пороговыми значениями и выдача сигнала о достижении этих уровней;
- проведение градуировки газоанализатора;
- контроль целостности программных кодов ПО, калибровочных констант;
- контроль внутренних параметров газоанализатора;
- память данных / журнал событий.
Газоанализаторы обеспечивают срабатывание сигнализации по трем порогам:
- звуковым сигналом;
- светодиодным индикатором;
- вибрационным сигналом тревоги;
- отображением на дисплее символов, обозначающих пороги срабатывания.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Avangard firmware |
| Номер версии (идентификационный номер) ПО, не ниже | vl.2.6 |
| Цифровой идентификатор ПО | - |
Метрологические и основные технические характеристики газоанализаторов приведены в таблицах 2 - 4.
Таблица 2 - Метрологические характеристики
| Определяемый компонент | Тип сенсора | Диапазон измерений1)2) объемной доли (%, млн-1), довзрывоопас-ной концентрации, % НКПР, определяемого компонента (массовой концентрации, мг/м3) | Пределы допускаемой погрешности, приведенной к ВПИ (верхнему пределу измерений), % | Время установления показаний Т0,9, с, не более |
| Сероводород (H2S) | ЭХ | от 0 до 200 млн-1 (от 0 до 286,6 мг/м3) | ±5 | 20 |
| Окись углерода (CO) | ЭХ | от 0 до 1000 млн-1 (от 0 до 1 176 мг/м3) | ±3 | 20 |
| Кислород (O2) | ЭХ | от 0 до 30 % | ±3 | 15 |
| Цианистый водород (HCN) | ЭХ | от 0 до 1000 млн-1 (от 0 до 1135,3 мг/м3) | ±2 | 120 |
| Диоксид азота (NO2) | ЭХ | от 0 до 20 млн-1 (от 0 до 38,64 мг/м3) | ±2 | 25 |
| Аммиак (NH3) | ЭХ | от 0 до 100 млн-1 (от 0 до 71,53 мг/м3) | ±2 | 90 |
| Диоксид серы (SO2) | ЭХ | от 0 до 20 млн-1 (от 0 до 53,8 мг/м3) | ±2 | 45 |
| Фосфин (РНз) | ЭХ | от 0 до 20 млн-1 (от 0 до 28,2 мг/м3) | ±2 | 60 |
| Формальдегид (Н2СО) | ЭХ | от 0 до 10 млн-1 (от 0 до 12,6 мг/м3) | ±5 | 120 |
| Метантиол (CH3SH) | ЭХ | от 0 до 10 млн-1 (от 0 до 19,96 мг/м3) | ±2 | 40 |
| Метан (CH4) | ИК | от 0 до 5 % | ±3 | 30 |
| от 0 до 4,4 % | ±3 | |||
| Пропан (C3H8) | ИК | от 0 до 2 % | ±3 | 30 |
| Метан (CH4) | ТК | от 0 до 100 % НКПР | ±5 | 12 |
| Пропан (C3H8) | ТК | от 0 до 100 % НКПР | ±5 | 5 |
| Бутан (C4H10) | ТК | от 0 до 100 % НКПР | ±5 | 5 |
| Бензол (C6H6) | ФИД | от 0 до 6000 млн-1 (от 0 до 19 683,6 мг/м3) | ±15 | 3 |
| Толуол (C7H8) | ФИД | от 0 до 6000 млн-1 (от 0 до 23 219,4 мг/м3) | ±15 | 3 |
| Стирол (C8H8) | ФИД | от 0 до 6000 млн-1 (от 0 до 26 245,8 мг/м3) | ±15 | 3 |
| Ксилол (CsHio) | ФИД | от 0 до 6000 млн-1 (от 0 до 26426,2 мг/м3) | ±15 | 3 |
| Сумма углеводородов CxHy (поверочный компонент i-C4H8) | ФИД | от 0 до 6000 млн-1 (от 0 до 14139,72 мг/м3) | ±15 | 3 |
| Пары нефтепродуктов (по Изобутилену (i-C4H8)) | ФИД | от 0 до 6000 млн-1 (от 0 до 14139,72 мг/м3) | ±15 | 3 |
| Определяемый компонент | Тип сенсора | Диапазон измерений1)2) объемной доли (%, млн-1), довзрывоопас-ной концентрации, % НКПР, определяемого компонента (массовой концентрации, мг/м3) | Пределы допускаемой погрешности, приведенной к ВПИ (верхнему пределу измерений), % | Время установления показаний Т0,9, с, не более |
| Пары бензина3) (по Изобутилену (i-C4H8)) | ФИД | от 0 до 6000 млн-1 (от 0 до 14139,72 мг/м3) | ±15 | 3 |
| Пары дизельного топлива4) (по Изобутилену (i-C4H8)) | ФИД | от 0 до 6000 млн-1 (от 0 до 14139,72 мг/м3) | ±15 | 3 |
| Пары керосина5) (по Изобутилену (i-C4H8)) | ФИД | от 0 до 6000 млн-1 (от 0 до 14139,72 мг/м3) | ±15 | 3 |
| Изобутилен (i-C4H8) | ФИД | от 0 до 6000 млн-1 (от 0 до 14139,72 мг/м3) | ±15 | 3 |
| 1) Пересчет значений объемной доли Х, млн-1, в массовую концентрацию С, мг/м3, проводят по формуле: C=X^M/Vm, где С - массовая концентрация компонента, мг/м3; M - молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя - воздуха, равный 24,06, при условиях (20 °С и 101,3 кПа по ГОСТ 12.1.005-88), дм3/моль; 2) Значения НКПР для горючих газов и паров в соответствии с ГОСТ 31610.20-1-2020; 3) Пары бензина по ГОСТ Р 51313 -99, ГОСТ Р 51866-2002; ГОСТ 1012-2013; 4) Пары дизельного топлива по ГОСТ 305-2013, ГОСТ 32511-2013; 5) Пары керосина по ГОСТ Р 52050-2006 | ||||
Таблица 3 - Дополнительные метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от -40 °С до +15 °С включ. и св. +25 °С до +50 °С на каждые 10 °С, в долях от пределов допускаемой основной погрешности | ±0,5 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время прогрева, мин, не более | 1 |
| Габаритные размеры (Д*Ш*В), мм, не более | 157x84,5x58,5 |
| Масса, кг, не более (включая батарею и внешний фильтр) | 0,365 |
| Напряжение питания, В | 3,7 ± 0,5 |
| Время непрерывной работы без подзарядки аккумулятора, ч, не менее | 20 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность (без образования конденсата), % - атмосферное давление, кПа | от -40 до +50 от 0 до 90 от 86 до 106 |
| Наименование характеристики | Значение |
| Маркировка взрывозащиты С термокаталитическим, электрохимическим сенсором С оптическим, электрохимическим сенсором С фотоионизационным, электрохимическим сенсором | РО Ex da ia I Ma Х 0Ex da ia IIC T4 Ga X 1Ex db ia IIC T4 Gb X 0Ex ia IIC T4 Ga X |
| Защита от внешних воздействий по ГОСТ 14254-2015 | IP67 |
| Средняя наработка до отказа, ч, не менее | 10000 |
| Средний срок службы, лет, не менее | 15 |
наносится на титульный лист Руководства по эксплуатации и паспорта типографским способом.
Комплектность поставки газоанализаторов приведена в таблице 5.
Таблица 5 - Комплект поставки газоанализаторов
| Наименование | Обозначение | Количество |
| Газоанализатор многоканальный | Авангард G4P | 1 шт. |
| Кредл (устройство для зарядки и считывания информации с ГА) | - | 1 шт. |
| 220В/1А адаптер питания | - | 1 шт. |
| USB-кабель | - | 1 шт. |
| Внешний фильтр | - | 1 шт. |
| Калибровочный адаптер | - | 1 шт. |
| Алюминиевый транспортировочный кейс | - | 1 шт. |
| Паспорт газоанализатора | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе 3.1 «Методы измерений» документа «Газоанализаторы многоканальные Авангард G4P. Руководство по эксплуатации».
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ Р 52350.29.1-2010 «Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов»;
ГОСТ IEC 60079-29-1-2013 «Газоанализаторы. Требования к эксплуатационным характеристикам газоанализаторов горючих газов»;
ГОСТ 24032-80 «Приборы шахтные газоаналитические. Общие технические требования. Методы испытаний»;
ТУ 26.51.53-001-46813010-2022 «Газоанализаторы многоканальные Авангард G4P. Технические условия».
