| Номер в госреестре | 91226-24 |
| Наименование СИ | Анализаторы |
| Обозначение типа СИ | МУЛЬТИСЕНС-35 |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие "ГКС" (ООО НПП "ГКС"), г. Казань |
| Год регистрации | 2024 |
| Срок свидетельства | 02.02.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы МУЛЬТИСЕНС-35 (далее - анализаторы) предназначены для автоматического непрерывного измерения концентрации газовых компонентов в отходящих промышленных газах и технологических потоках, выбросах промышленных предприятий.
Принцип действия анализаторов основан на следующих методах:
1) для определения всех компонентов (кроме кислорода) - оптический инфракрасный абсорбционный, основанный на инфракрасной спектроскопии с преобразованием Фурье, который включает платформу для оптических измерений, высокопроизводительные компоненты интерферометра и стабильный источник инфракрасного излучения, который позволяет иметь превосходное спектральное разрешение и хорошую воспроизводимость;
2) для определения кислорода - циркониевый.
Конструктивно анализаторы представляют собой приборы непрерывного действия в стационарном исполнении. Перечень определяемых компонентов и диапазоны измерений определяются при заказе. Анализаторы состоят из одного блока, который представляет собой корпус с размещенными внутри функциональными частями: электронный модуль, измерительная обогреваемая ячейка, HMI панель, источник ИК, термостат, интерферометр, детектор. Корпус анализаторов изготовлен из металлических покрашенных листов.
Для передачи измерительной информации и дополнительной информации о дате, времени и состоянии анализаторов используется стандартный интерфейс RS-232, RS-485. На лицевой панели анализаторов расположен дисплей.
В составе систем анализаторы имеют блок пробоподготовки с двухуровневым фильтром и клапаном продувки, предназначенный для очистки анализируемой газовой пробы от пыли, а также обогреваемую линию подачи анализируемого газа. Настройка прибора может проводиться как в автоматическом, так и в ручном режиме с использованием поверочных газовых смесей и нулевых газов (синтетический воздух, для канала кислорода - азот).
Способ отбора пробы - экстрактивный.
Результаты измерений содержания компонентов могут быть представлены в млн-1 (ppm), %, мг/м3.
Функционально анализаторы обеспечивают:
- непрерывное автоматическое измерение концентрации газов в воздухе;
- автоматическую либо принудительную установку нуля;
- самодиагностику при включении и во время работы;
- защиту от помех водяного пара и CO2;
- запись событий и измеренных значений во внутреннюю память с сохранением;
- выдачу цифровых сигналов по интерфейсам RS-232, RS-485 (с протоколом MODBUS);
- выдачу токовых сигналов от 4 до 20 мА.
Общий вид анализаторов приведен на рисунке 1.
Нанесение знака поверки на анализаторы не предусмотрено. Анализаторы имеют серийные номера, которые в виде буквенно-цифрового обозначения наносятся на шильдик анализаторов методом гравировки. Шильдик (рисунок 2) фиксируется на задней панели анализаторов с помощью винтов. Пломбирование от несанкционированного доступа не предусмотрено.

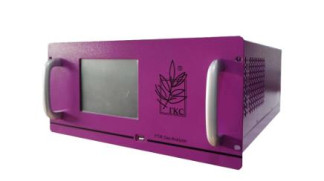

Рисунок 1 - Общий вид анализаторов МУЛЬТИСЕНС-35
Место нанесения серийного номера
ООО НПП«ГКС» Р МУЛЬТИСЕНС-35
Серийный иомер: FG 0001 Дата изготовления: 02.2023 Напряжение питания: (220120) В, (5011) Гц Температура окружающей среды: -10...+35 Мощность: 600 Вт
Вес: 30 кг
•С

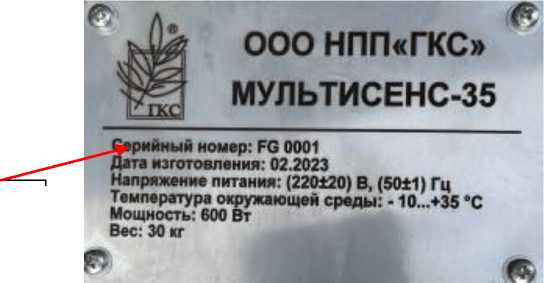

Рисунок 2 - Шильдик анализаторов МУЛЬТИСЕНС-35
Анализаторы имеют встроенное программное обеспечение (ПО). ПО осуществляет следующие функции:
- измерение содержания определяемых компонентов;
- отображение результатов измерений на дисплее анализатора;
- передача результатов измерений по интерфейсу связи с ПК;
- выдачу информации по цифровым каналам связи.
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик анализаторов.
Анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - средний по Р 50.2.0772014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер)* ПО | VA2. 0. 0. 0 |
| Цифровой идентификатор ПО | - |
| * Номер версии (идентификационный номер) программного обеспечения должен быть не ниже указанного в таблице. | |
Метрологические и основные технические характеристики анализаторов приведены в таблицах 2 - 4.
Таблица 2 - Метрологические характеристики
| Измерительный канал (определяемый компонент) | Диапазон измерений 1) | Пределы допускаемой погрешности, % | ||
| массовой концентрации, мг/м3 | объемной доли, % | приведенной2) | относительной | |
| Оксид углерода (СО) | от 0 до 75 включ. | - | ±5 | - |
| св. 75 до 500 | - | - | ±5 | |
| от 0 до 100 включ. | - | ±5 | - | |
| св. 100 до 1000 | - | - | ±5 | |
| от 0 до1000 включ. | - | ±5 | - | |
| св. 1000 до 5000 | - | - | ±5 | |
| от 0 до 10000 включ. | - | ±3 | - | |
| св.10000 до 60000 | - | - | ±3 | |
| - | от 0 до 100 | ±3 | ||
| Диоксид серы (SO2) | от 0 до 75 | - | ±10 | - |
| от 0 до 75 включ. | - | ±10 | - | |
| св. 75 до 500 | - | - | ±10 | |
| от 0 до100 включ. | - | ±8 | - | |
| св. 100 до 1000 | - | - | ±8 | |
| от 0 до 1000 включ. | - | ±6 | - | |
| св. 1000 до 5000 | - | - | ±6 | |
| от 0 до 2000 включ. | - | ±5 | - | |
| св. 2000 до 10000 | - | - | ±5 | |
| - | от 0 до 1,0 включ. | ±4 | - | |
| - | св. 1,0 до 10 | - | ±4 | |
| - | от 0 до 10 включ. | ±3 | - | |
| - | св. 10 до 20 | - | ±3 | |
| - | от 0 до 100 | ±3 | ||
| Измерительный канал (определяемый компонент) | Диапазон измерений 1) | Пределы допускаемой погрешности, % | ||
| массовой концентрации, мг/м3 | объемной доли, % | приведенной2) | относительной | |
| Оксид азота (NO) | от 0 до 50 | - | ±10 | - |
| от 0 до 50 включ. | - | ±10 | - | |
| св. 50 до 200 | - | - | ±10 | |
| от 0 до 100 включ. | - | ±8 | - | |
| св. 100 до 1000 | - | - | ±8 | |
| от 0 до 1000 включ. | - | ±6 | - | |
| св. 1000 до 7000 | - | - | ±6 | |
| от 0 до 1000 включ. | - | ±6 | - | |
| св. 1000 до 10000 | - | - | ±6 | |
| - | от 0 до 100 | ±6 | ||
| Аммиак (NH3) | от 0 до 30 | - | ±15 | - |
| от 0 до 50 включ. | - | ±10 | - | |
| св. 50 до 200 | - | - | ±10 | |
| от 0 до 100 включ. | - | ±8 | - | |
| св. 100 до 500 | - | - | ±8 | |
| - | от 0 до 20 | ±8 | ||
| - | от 0 до 100 | ±8 | ||
| Диоксид азота (NO2) | от 0 до 50 | - | ± 10 | - |
| от 0 до 50 включ. | - | ±10 | - | |
| св. 50 до 200 | - | - | ±10 | |
| от 0 до 100 включ. | - | ±8 | - | |
| св. 100 до 1000 | - | - | ±8 | |
| от 0 до 1000 включ. | - | ±6 | - | |
| св. 1000 до 5000 | - | - | ±6 | |
| от 0 до 1000 включ. | - | ±6 | - | |
| св. 1000 до 10000 | - | - | ±6 | |
| - | от 0 до 100 | ±6 | ||
| Закись азота (N2O) | от 0 до 50 | - | ± 8 | - |
| от 0 до 50 включ. | - | ±8 | - | |
| св. 50 до 200 | - | - | ±8 | |
| от 0 до 100 включ. | - | ±6 | - | |
| св. 100 до 1000 | - | - | ±6 | |
| от 0 до 1000 включ. | - | ±5 | - | |
| св. 1000 до 5000 | - | - | ±5 | |
| от 0 до 1000 включ. | - | ±5 | - | |
| св. 1000 до 10000 | - | - | ±5 | |
| - | от 0 до 100 | ±5 | ||
| Измерительный канал (определяемый компонент) | Диапазон измерений 1) | Пределы допускаемой погрешности, % | ||
| массовой концентрации, мг/м3 | объемной доли, % | приведенной2) | относительной | |
| Метан (CH4) | от 0 до 50 включ. | - | ±8 | - |
| св. 50 до 200 | - | - | ±8 | |
| от 0 до 100 включ. | - | ±6 | - | |
| св. 100 до 1000 | - | - | ±6 | |
| от 0 до 1000 включ. | - | ±5 | - | |
| св. 1000 до 5000 | - | - | ±5 | |
| - | от 0 до 40 | ±5 | ||
| - | от 0 до 100 | ±5 | ||
| Фтороводород (HF) | от 0 до 20 включ. | - | ±15 | - |
| св. 20 до 50 | - | - | ±15 | |
| от 0 до 20 включ. | - | ±15 | - | |
| св. 20 до 100 | - | - | ±15 | |
| от 0 до 100 включ. | - | ±10 | - | |
| св. 100 до 500 | - | - | ±10 | |
| от 0 до 100 включ. | - | ±10 | - | |
| св. 100 до 1000 | - | - | ±10 | |
| - | от 0 до 100 | ±10 | ||
| Хлороводород (HCl) | 0 до 20 включ. | - | ±15 | - |
| св. 20 до 50 | - | - | ±15 | |
| 0 до 20 включ. | - | ±15 | - | |
| св. 20 до 100 | - | - | ±15 | |
| 0 до 100 включ. | - | ±10 | - | |
| св. 100 до 500 | - | - | ±10 | |
| 0 до 200 включ. | - | ±10 | - | |
| св. 200 до 1600 | - | - | ±10 | |
| от 0 до 5000 | - | ±10 | ||
| - | от 0 до 100 | ±10 | ||
| Сумма углеводородов (в пересчете на пропан или гексан) | от 0 до 50 включ. | - | ±8 | - |
| св. 50 до 200 | - | - | ±8 | |
| от 0 до 100 включ. | - | ±6 | - | |
| св. 100 до 1000 | - | - | ±6 | |
| от 0 до 1000 включ. | - | ±5 | - | |
| св. 1000 до 5000 | - | - | ±5 | |
| Диоксид углерода (CO2) | - | от 0 до 5 включ. | ±5 | - |
| - | св. 5 до 20 | - | ±5 | |
| - | от 0 до 20 включ. | ±5 | - | |
| - | св. 20 до 50 | - | ±5 | |
| - | от 0 до 50 включ. | ±5 | - | |
| - | св. 50 до 100 | - | ±5 | |
| Кислород (O2) | - | от 0 до 5 включ. | ±5 | - |
| - | св. 5 до 100 | - | ±5 | |
| Пары воды (Н2О) | - | 0 до 10 включ. | ±10 | - |
| - | св. 10 до 40 | - | ±10 | |
| Измерительный канал (определяемый компонент) | Диапазон измерений 1) | Пределы допускаемой погрешности, % | ||
| массовой концентрации, мг/м3 | объемной доли, % | приведенной2) | относительной | |
| Сероводород (H2S) | 0 до 200 включ. | - | ±10 | - |
| св. 200 до 2000 | - | - | ±10 | |
| - | от 0 до 30 | ±10 | ||
| - | от 0 до 100 | ±10 | ||
| 1) Фактические диапазоны измерений и определяемые компоненты определяются при заказе и указываются в паспорте на анализатор. При заказе диапазона измерений с верхним значением 2-го поддиапазона измерений, отличным от приведенных в таблице, выбирают тот диапазон измерений, который включает это верхнее значение. 2) Приведенная погрешность нормирована к верхнему пределу диапазона измерений. | ||||
Таблица 3 - Дополнительные метрологические характеристики
| Наименование характеристики | Значение |
| Время установления показаний То,9, с, не более | 90 |
| Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности | 0,5 |
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от -10 °С до +15 °С включ. и св. +25 °С до +35 °С на каждые 10 °С в пределах условий эксплуатации относительно нормальных условий, в долях от пределов допускаемой основной погрешности | ±0,3 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50±1 |
| Потребляемая мощность, В^А, не более | 1200 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 647х483х222 |
| Масса, кг, не более | 30 |
| Условия эксплуатации: - температура окружающей среды, °C: - относительная влажность, %, не более - атмосферное давление, кПа | от -10 до +35 90 от 84 до 106,7 |
| Средний срок службы, лет, не менее | 10 |
| Средняя наработка до отказа (при доверительной вероятности Р=0,95), ч, не менее | 40000 |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность поставки анализаторов приведена в таблице 5.
Таблица 5 - Комплект поставки анализаторов
| Наименование | Обозначение | Количество |
| Анализатор | МУЛЬТИСЕНС-35 | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
приведены в разделе 2.2 «Технический принцип» документа «Анализаторы МУЛЬТИСЕНС-35. Руководство по эксплуатации».
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;
ГОСТ Р 50759-95 «Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия»;
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Приказ Росстандарта от 15 декабря 2021 г. № 2885 Об утверждении государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов;
ТУ 26.51.53-028-94291860-2023 «Анализаторы МУЛЬТИСЕНС-35, анализаторы СПЕКТР-35, анализаторы ТОМАН-35. Технические условия».
