Государственный реестр средств измерений

Прессы гидравлические ПРГ-1, 91233-24

Прессы гидравлические ПРГ-1 (далее - прессы) предназначены для измерений силы при проведении механических испытаний образцов строительных материалов на сжатие.
Карточка СИ
Номер в госреестре 91233-24
Наименование СИ Прессы гидравлические
Обозначение типа СИ ПРГ-1
Изготовитель Общество с ограниченной ответственностью "МЕТРОЛОГИЯ ИСЛ" (ООО "МЕТРОЛОГИЯ ИСЛ"), Московская обл., с. Ярополец
Год регистрации 2024
Срок свидетельства 02.02.2029
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Прессы гидравлические ПРГ-1 (далее - прессы) предназначены для измерений силы при проведении механических испытаний образцов строительных материалов на сжатие.

Описание

Принцип действия основан на преобразовании вращательного движения рукоятки в перемещение нагнетательного плунжера, который создает давление масла в корпусе. Давление воздействует на силовой плунжер. Образец устанавливается на рабочую плиту и сверху прижимается опорной плитой. Для изменения величины рабочего пространства служит регулировочный винт, установленный на траверсе. Траверса закреплена на колоннах. Развиваемое силовым плунжером усилие, пропорциональное давлению в корпусе, контролируется по показаниям цифрового измерителя нагрузки пресса.

Основными компонентами прессов являются рукоятка для нагнетания давления, плунжер, нижняя и верхняя рабочие плиты, регулировочный винт, цифровой измеритель нагрузок.

Цифровой измеритель нагрузок (далее - ЦИН) является микропроцессорным устройством, с датчиком измерения давления. Датчик давления преобразует усилие, создаваемое давлением на чувствительном элементе датчика в электрический сигнал, который усиливается и преобразуется аналогово-цифровым преобразователем в цифровой код. Цифровой код сопоставляется с таблицей настройки значений нагрузки и преобразуется в цифровое число текущий нагрузки. Далее это значение корректируется, преобразуется в требуемую размерность и выводится на жидкокристаллический индикатор ЦИН. По изменениям нагрузки за единицу времени ЦИН производит расчет скорости нагружения. Также ЦИН фиксирует максимальное значение нагрузки.

К средствам измерений данного типа относятся прессы гидравлические ПРГ-1 модификаций ПРГ-1-10, ПРГ-1-10К, ПРГ-1-20, ПРГ-1-20К, ПРГ-1-50, ПРГ-1-50К, ПРГ-1-50П, ПРГ-1-70, ПРГ-1-100, которые отличаются диапазоном измерений силы.

Пломбирование крепёжных винтов корпуса прессов не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.

Заводской номер прессов в буквенно-числовом формате указывается методом печати на маркировочной табличке, расположенной на верхней части корпусе пресса.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид прессов гидравлических ПРГ-1 представлен на рисунке 1.

Общий вид маркировочной таблички представлен на рисунке 2.

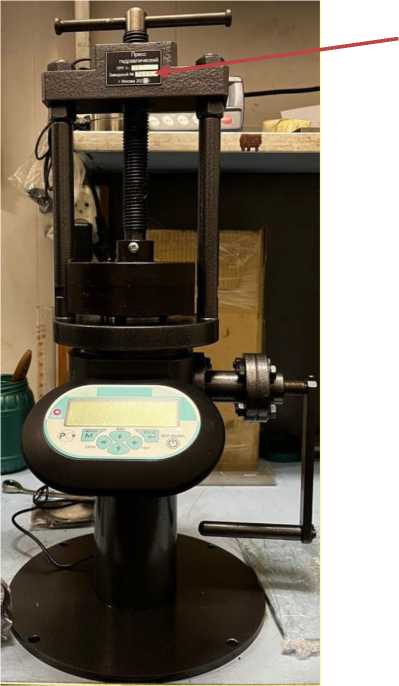

Место указания заводского номера

Рисунок 2 - Общий вид маркировочной таблички

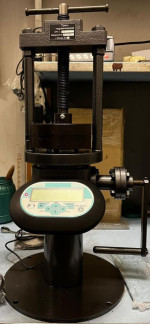

Рисунок 1 - Общий вид прессов гидравлических ПРГ-1

Программное обеспечение

Для работы с прессами используется метрологически значимое программное обеспечение (далее - ПО) «PRG.hex», устанавливаемое на цифровой измеритель нагрузок. ПО разработано специально для прессов и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.

Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значения

Идентификационное наименование ПО

PRG.hex

Номер версии (идентификационный номер ПО)

V 1.X

Цифровой идентификатор ПО

-

Алгоритм вычисления цифрового идентификатора ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Модификация

ПРГ-1-10, ПРГ-1-10К

ПРГ-1-20, ПРГ-1-20К

ПРГ-1-50,

ПРГ-1-50К, ПРГ-1-50П

ПРГ-1-70

ПРГ-1-100

Диапазон измерений силы, кН

от 1 до 10

от 2 до 20

от 5 до 50

от 7 до 70

от 10 до 100

Пределы допускаемой относительной погрешности измерений силы, %

±1

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Ширина рабочего пространства, мм, не более

250

Высота рабочего пространства, мм, не более

500

Габаритные размеры (ДлинахШиринахВысота), мм, не более

260x700x1000

Масса, кг, не более

50

Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц

220+22-11

50±1

Потребляемая мощность, Вт, не более

6

Условия эксплуатации:

- температура окружающей среды, °С

от +15 до +35

Знак утверждения типа

наносится типографским способом на титульный лист паспорта и инструкции по эксплуатации.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Пресс гидравлический

ПРГ-1

1 шт.

Паспорт и инструкция по эксплуатации

-

1 шт.

Сведения о методах измерений

приведены в разделе 6 «Проведение испытаний» «Прессы гидравлические ПРГ-1. Паспорт и инструкция по эксплуатации».

Нормативные документы

Государственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498;

ТУ 26.51.62-062-52045791-2023. Прессы гидравлические ПРГ-1. Технические условия.

Зарегистрировано поверок 22
Поверителей 1
Актуальность данных 07.12.2024
