| Номер в госреестре | 91234-24 |
| Наименование СИ | Резервуар горизонтальный стальной цилиндрический |
| Обозначение типа СИ | РГС-85 |
| Изготовитель | Общество с ограниченной ответственностью "Фирма "Машкомплект" (ООО "Фирма "Машкомплект"), г. Екатеринбург |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар горизонтальный стальной цилиндрический РГС-85 (далее - резервуар) предназначен для измерений объема, а также приема, хранения и отпуска нефтепродуктов.
Резервуар представляет собой металлический сосуд в форме горизонтально лежащего цилиндра со сферическими днищами.
Принцип действия резервуара основан на заполнении его нефтепродуктами до произвольного уровня, соответствующего определенному объему (вместимости), приведенного в градуировочной таблице резервуара.
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуара.
Резервуар не имеет в конструкции частей, влияя на которые могут быть изменены результаты измерений.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен типографским способом в паспорт резервуара и методом металлографики на металлическую табличку, закрепленную на сферическом днище резервуара.
К резервуару данного типа относится резервуар горизонтальный стальной цилиндрический РГС-85 с заводским номером 777, расположенный по адресу Удмуртская Республика 5 км от деревни Наговицино.
Общий вид резервуара приведен на рисунке 1.
Место установки таблички с заводским номером приведен на рисунке 2.
Табличка с заводским номером приведена на рисунке 3.
Нанесение знака поверки на резервуар не предусмотрено.

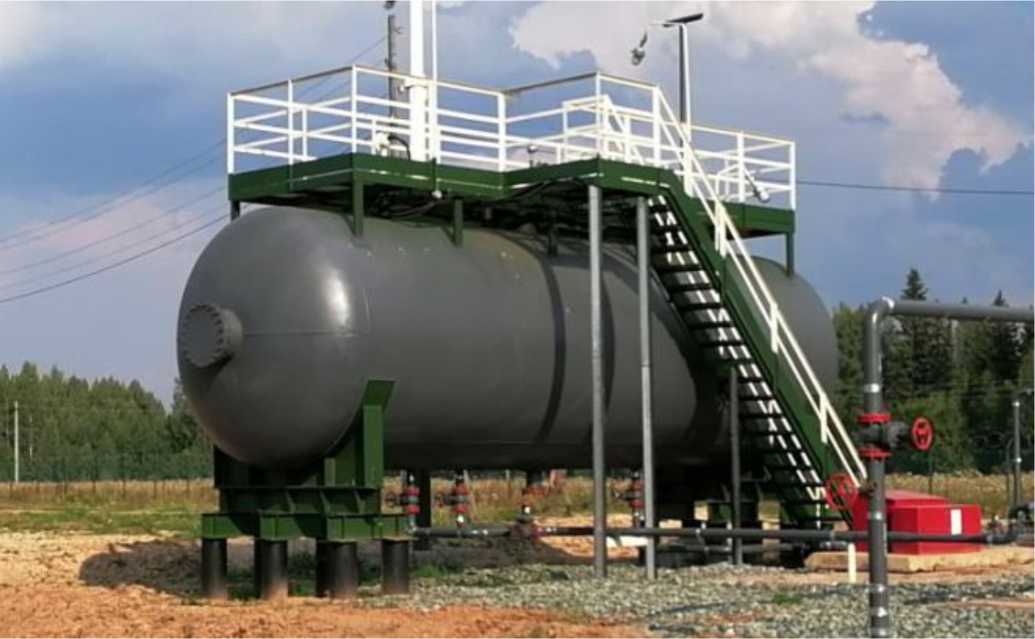

Рисунок 1 - Общий вид резервуара горизонтального стального цилиндрического РГС-85
Табличка с заводским номером
Рисунок 2 - Место установки таблички с заводским номером резервуара горизонтального стального цилиндрического РГС-85

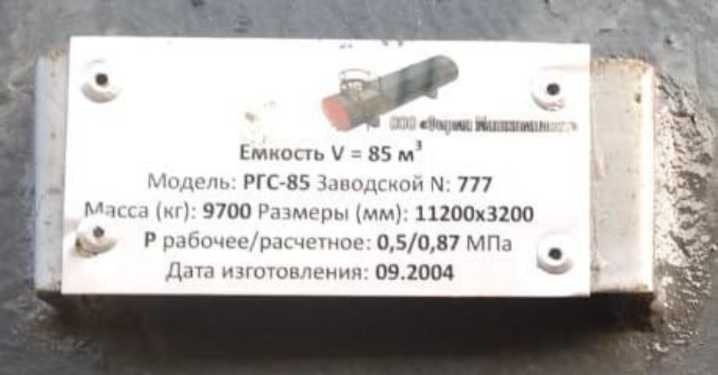

Рисунок 3 - Табличка с заводским номером резервуара горизонтального стального цилиндрического РГС-85
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 85 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % | ± 0,25 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной цилиндрический | РГС-85 | 1 шт. |
| Паспорт | — | 1 экз. |
| Градуировочная таблица | — | 1 экз. |
приведены в п. 7.5 «Метод измерений» паспорта резервуара.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
