| Номер в госреестре | 91241-24 |
| Наименование СИ | Система измерений количества и показателей качества нефти сырой № 2079 ООО "Русланойл" |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "ПромАвтоматика" (ООО "ПромАвто-матика"), Республика Татарстан, г. Лениногорск |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества и показателей качества нефти сырой № 2079 ООО «Русланойл» (далее - СИКНС) предназначена для автоматизированных измерений массы и показателей качества сырой нефти.
Принцип действия СИКНС основан на использовании прямого метода динамических измерений массы сырой нефти, реализованного с помощью счетчиков-расходомеров массовых.
СИКНС представляет собой единичный экземпляр измерительной системы целевого назначения с заводским № 6, спроектированной для конкретного объекта.
СИКНС состоит из следующих функциональных частей:
- технологическая часть;
- система сбора, обработки информации и управления (далее - СОИ).
В состав технологической части СИКНС входят:
- измерительная линия;
- дренажные трубопроводы.
На измерительной линии установлены следующие средства измерений (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений):
- расходомер массовый Promass (модификация Promass Е300) (№ 68358-17);
- термопреобразователь с унифицированным выходным сигналом Метран-2700 (№ 38548-13);
- датчик давления Метран-55 (№ 18375-08);
- влагомер поточный ВСН-АТ (№ 86284-22);
- манометры для местной индикации давления.
Также на измерительной линии установлены:
- фильтр сетчатый;
- запорная арматура с ручным управлением;
- входной и выходной коллекторы;
- пробоотборник автоматический, совмещенный с диспергатором и краном для ручного отбора пробы;
- закрытая дренажная система.
В состав СОИ входят:
- комплекс измерительно-вычислительный расхода и количества жидкостей и газов «АБАК+» (далее - ИВК) (№ 52866-13);
- автоматизированное рабочее место (АРМ) оператора.
Заводской номер СИКНС нанесен лазерной гравировкой на фирменную табличку, закрепленную на основании рамы, а также указан в руководстве по эксплуатации СИКНС типографским способом. Формат нанесения заводского номера - цифровой. Нанесение знака поверки на СИКНС не предусмотрено.
Пломбирование СИКНС не предусмотрено.
Общий вид СИКНС и место нанесения заводского номера показаны на рисунке 1.

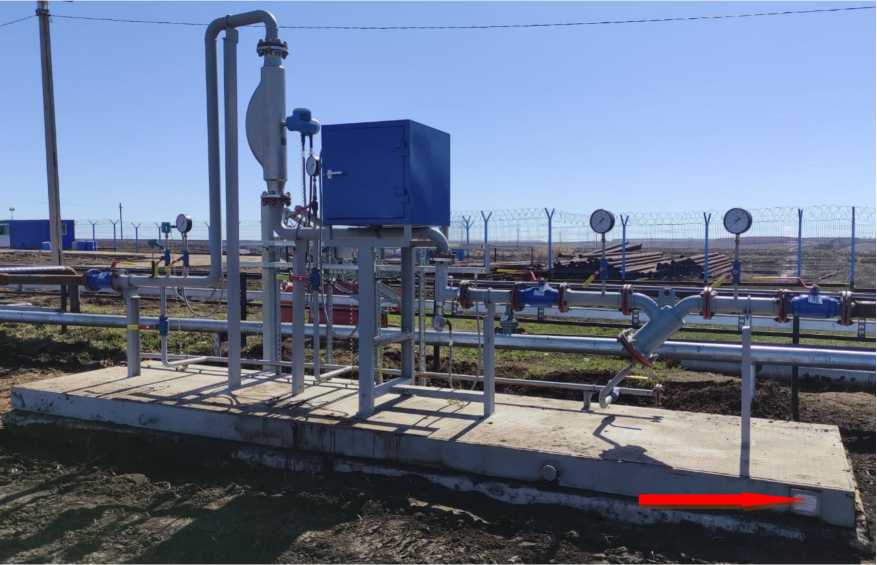

Рисунок 1 - Общий вид СИКНС и место нанесения заводского номера (показано стрелкой)
Программное обеспечение (ПО) СИКНС (ИВК, АРМ оператора) обеспечивает реализацию функций СИКНС. Метрологические характеристики СИКНС нормированы с учетом влияния ПО.
Наименования ПО и идентификационные данные указаны в таблице 1.
Уровень защиты ПО СИКНС «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | ||
| ИВК (основной и резервный) | АРМ «Кристалл» | ||
| Идентификационное наименование ПО | Abak.bex | CalcOil.dll | CalcPov.dll |
| Номер версии (идентификационный номер) ПО | 1.0 | 2.0.5.4 | 2.0.5.0 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 4069091340 | 97F3B225 | F970D22F |
Метрологические и основные технические характеристики СИКНС, включая показатели точности и физико-химические свойства измеряемой среды, приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики СИКНС
| Наименование характеристики | Значение |
| Диапазон измерений массового расхода сырой нефти, т/ч | от 25 до 100 |
| Пределы допускаемой относительной погрешности измерений массы сырой нефти, % | ±0,25 |
| Пределы допускаемой относительной погрешности измерений массы нетто нефти, %, при измерениях объемной доли воды в лаборатории, в зависимости от содержания воды: - от 0 до 10 % - от 10 до 20 % - от 20 до 40 % - от 40 до 60 % - от 60 до 80 % - от 80 до 95 % - свыше 95 % | ±1,0 ±1,5 ±3,5 ±7,5 ±19,5 ±91,0 не нормируется |
| Пределы допускаемой относительной погрешности измерений массы нетто нефти, %, при измерениях объемной доли воды с помощью поточного влагомера, в зависимости от содержания воды: - от 0 до 10 % - от 10 до 20 % - от 20 до 40 % - от 40 до 60 % - от 60 до 80 % - от 80 до 95 % - свыше 95 % | ±1,0 ±1,0 ±1,5 ±3,5 ±7,0 ±28,5 не нормируется |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Измеряемая среда | нефть сырая |
| Давление измеряемой среды, МПа: | |
| - минимально допускаемое | 0,1 |
| - максимально допускаемое | 0,6 |
| - рабочее | 0,3 |
| Температура измеряемой среды, оС | от +5 до +40 |
| Плотность измеряемой среды при 20 °С, кг/м3 | от 860 до 930 (1100)* |
| Вязкость кинематическая при рабочих условиях, мм2/с (сСт), не более | 40 |
Продолжение таблицы 3
| Наименование характеристики | Значение |
| Давление насыщенных паров при максимальной температуре нефти, кПа (мм.рт.ст), не более | 66,7 (500) |
| Массовая доля воды, % | от 0 до 20 (100)* |
| Содержание хлористых солей, мг/дм3 | от 900 до 3500 |
| Массовая доля механических примесей, %, не более | 0,5 |
| Содержание свободного газа | не допускается |
| Режим работы СИКНС | периодический |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 400±40 (трехфазное), 230±23 (однофазное) 50±0,4 |
| Условия эксплуатации: - температура наружного воздуха, °С - в шкафу системы сбора, обработки информации и управления, °С, не ниже | от -50 до +50 +15 |
| Срок службы, лет, не менее | 10 |
| * - возможно кратковременное повышение обводненности нефти до 100 % в начальный период налива в автоцистерну | |
наносится в нижней части титульного листа руководства по эксплуатации СИКНС типографским способом.
Комплектность СИКНС приведена в таблице 4.
Таблица 4 - Комплектность СИКНС
| Наименование | Обозначение | Количество |
| Система измерений количества и показателей качества нефти сырой № 2079 ООО «Русланойл», заводской № 6 | 1 шт. | |
| Руководство по эксплуатации | 055.02.00.000 РЭ | 1 экз. |
«ГСИ. Масса нефти сырой. Методика измерений с применением системы измерений количества и показателей качества нефти сырой № 2079 ООО «Русланойл» (свидетельство об аттестации № RA.RU.313391/7509-23).
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
