| Номер в госреестре | 91242-24 |
| Наименование СИ | Установки тахометрические |
| Обозначение типа СИ | УТ120-МГ4 |
| Изготовитель | Общество с ограниченной ответственностью "Специальное конструкторское бюро Стройприбор" (ООО "СКБ Стройприбор"), г. Челябинск |
| Год регистрации | 2024 |
| Срок свидетельства | 06.02.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки тахометрические УТ120-МГ4 (далее установки) предназначены для измерений частоты вращения и для поверки тахометров, фототахометров, тахометрических измерительных каналов, измерителей частоты вращения, измерительных преобразователей частоты вращения. Установки применяются в качестве рабочего эталона 1 разряда в режиме воспроизведения частоты вращения электрическим методом и качестве рабочего эталона 2 разряда в режиме воспроизведения частоты вращения механическим методом в соответствии с Государственной поверочной схемой для средств измерений угловой скорости и частоты вращения.
Установки состоят из несущего корпуса, в котором размещены два серводвигателя, обеспечивающих воспроизведение заданной частоты вращения; блок управления с сенсорным дисплеем и встроенным генератором импульсов. На передней панели корпуса установлены: тумблер включения питания; кнопка аварийного отключения; излучатель световых импульсов; коаксиальный разъем и устройства для крепления тахометров. На задней панели корпуса размещены: разъем USB; кнопка тактовая «СОН»; разъем для подключения силового кабеля с гнездом предохранителя. Разъем USB, и кнопка тактовая «СОН» используются при наладке установки.
Принцип действия установок заключается в измерении частоты вращения валов серводвигателей встроенными бесконтактными тахометрами, включенными в обратную связь цепей управления. Частота вращения валов серводвигателей и частота импульсов встроенного генератора задаются с помощью блока управления. Валы серводвигателей выведены на переднюю панель установки, и имеют муфты для подключения вала поверяемого тахометра. Валы серводвигателей могут вращаться не зависимо друг от друга, как по часовой, так и против часовой стрелки.
Для поверки и калибровки фотоэлектрических бесконтактных тахометров служит излучатель, частота световых импульсов которого, задается с помощью встроенного генератора. Выход встроенного генератора электрических импульсов имеет коаксиальный разъем, к которому подключаются электронные тахометры. На разъем генератора поступают прямоугольные, однополярные импульсы заданной частоты стандартного ТТЛ уровня амплитудой 5 В.
Общий вид установок представлен на рисунке 1.
Пломбирование осуществляется с помощью чаши с пластичным материалом, закрывающей крепежный винт.
Заводской номер наносится методом металлографии на шильдик, расположенный на задней части корпуса, и типографским способом в паспорт. Формат заводского номера цифровой. Нанесение знака поверки на средство измерений не предусмотрено.

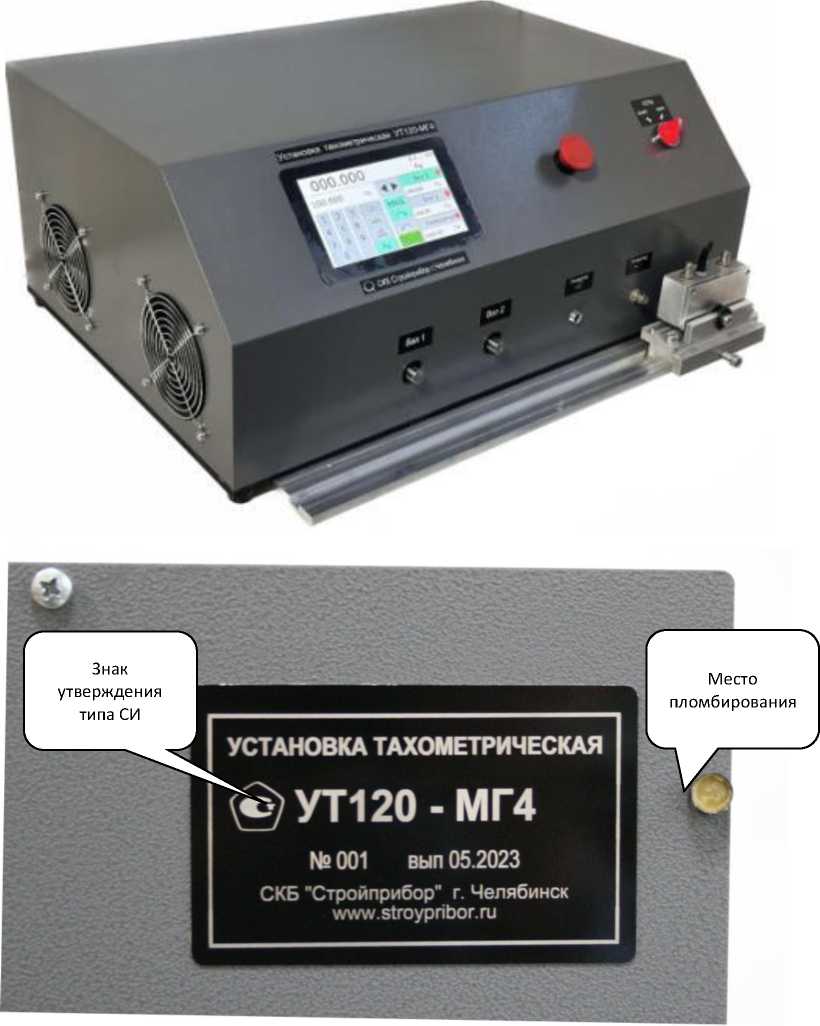

а)
Рисунок 1 - Общий вид установок тахометрических УТ120-МГ4 а) Вид спереди, б) Вид сзади
В установках используется встроенное программное обеспечение (далее - ПО). ПО предназначено для управления процессом измерений, обработки, хранения и отображения полученной информации.
Уровень защиты ПО «Средний» в соответствии с Р 50.2.077- 2014.
Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик. Конструкция средств измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные признаки | Значение |
| Встроенное ПО | |
| Идентификационное наименование ПО | ETU120_MG4 |
| Номер версии (идентификационный номер) ПО | v 1.01 |
| Цифровой идентификатор ПО (контрольная сумма) | 0xD4C9 |
| Алгоритм вычисления идентификатора ПО | CRC 16 |
Метрологические и технические характеристики акселерометров приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики:
| Наименование характеристики | Значение |
| Диапазон измерений частоты вращения, об/мин (Гц): - при использовании вала первой ступени; - при использовании вала второй ступени; - при использовании встроенного генератора | от 10 (0,2) до 6000 (100) от 6000 (100) до 24000 (400) от 10 (0,2) до 120000 (2000) |
| Пределы допускаемой относительной погрешности измерений частоты вращения, % - при использовании вала первой ступени; - при использовании вала второй ступени; - при использовании встроенного генератора | ±0,05 ±0,05 ±0,005 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжения переменного тока, В | 230 ± 23 |
| - частота, Гц | 50±1 |
| Габаритные размеры, мм, не более - длина; | 750 |
| - высота; | 300 |
| - ширина | 650 |
| Масса, кг, не более | 60 |
| Потребляемая мощность, В^А, не более | 2000 |
Продолжение таблицы 3
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от 15 до 25 80 от 96 до 104 |
| Средняя наработка до отказа, ч, не менее | 5 000 |
| Средний срок службы, лет | 10 |
наносится методом металлографии на шильдик, расположенный на задней части корпуса, (рис. 1) и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка тахометрическая | УТ120-МГ4 | 1 шт. |
| Руководство по эксплуатации | Э 26.51.64.150-075-2022 | 1 экз. |
| Паспорт | ПС 26.51.64.150-075-2022 | 1 экз. |
приведены в Э 26.51.64.150-075-2022 «Установка тахометрическая УТ120-МГ4. Руководство по эксплуатации», Раздел 2 «Использование по назначению».
ТУ 26.51.64.150-075-12585810-2022 «Установка тахометрическая УТ120-МГ4. Технические условия»;
«Государственная поверочная схема для средств измерений угловой скорости и частоты вращения», утверждена приказом Росстандарта от 1 сентября 2022 г. № 2183.
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
