| Номер в госреестре | 91244-24 |
| Наименование СИ | Резервуар горизонтальный стальной двустенный |
| Обозначение типа СИ | СРП (35+15) |
| Изготовитель | Общество с ограниченной ответственностью "Кингисеппский завод металлоконструкций ПРОММОНТАЖСТРОЙ" (ООО "КЗМК ПМС"), Ленинградская область, Кингисеппский м.р-н, г.п. Ивангородское, г. Ивангород |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар горизонтальный стальной двустенный СРП (35+15) (далее - резервуар) предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуар представляет собой горизонтально расположенный цилиндрический стальной двустенный сосуд с днищами, состоящий из двух секций. Секции разделены между собой перегородкой.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.
Заводской номер резервуара в виде цифрового обозначения, состоящий из арабских цифр, нанесен ударным способом на маркировочную табличку резервуара (рисунок 1). Табличка крепится к технологической шахте резервуара.
Резервуар СРП (35+15) с заводским номером 1195 расположен на территории АЗС № 126 Газпромнефть-Центр по адресу: Владимирская область, Муромский район, МО Ковардицкое (сельское поселение), М12, 220 км (право), земельный участок кад. №33:15:001318:1213.
Эскиз общего вида резервуара приведен на рисунке 2. Фотография горловин и измерительных люков приведена на рисунке 3.
Нанесение знака поверки на средство измерений не предусмотрено.

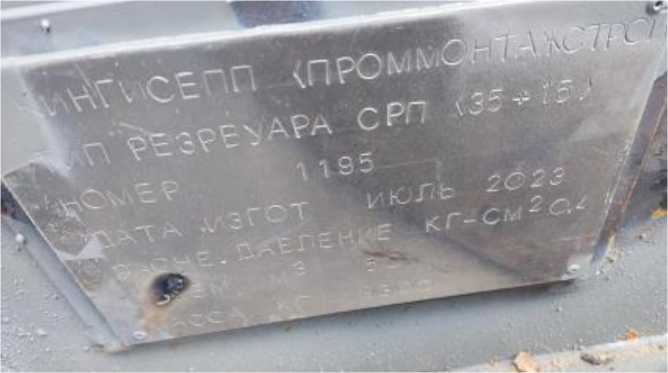

Рисунок 1 - Маркировочная табличка резервуара

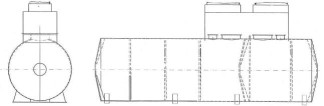

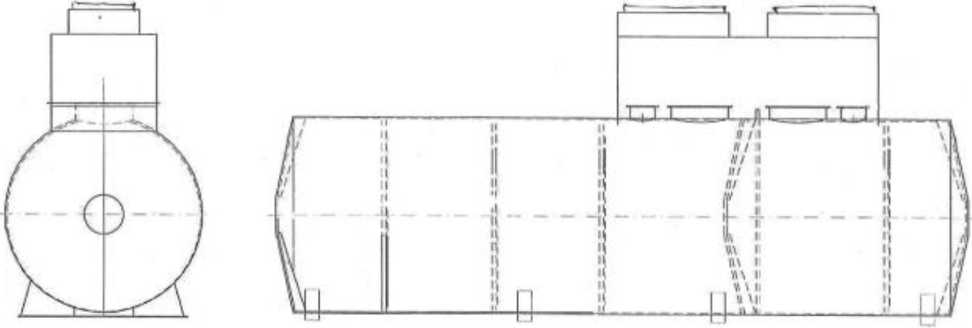

Рисунок 2 - Эскиз общего вида резервуаров

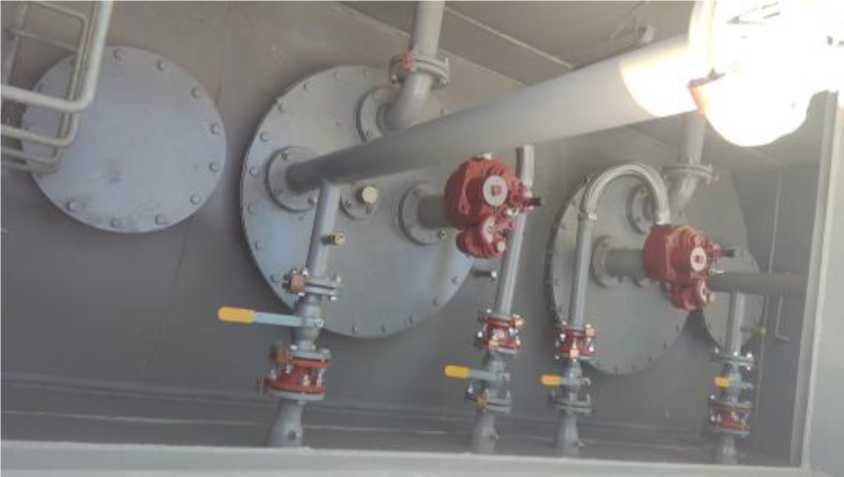

Рисунок 3 - Горловины и измерительные люки резервуара СРП (35+15) зав.№ 1195 Пломбирование резервуара СРП (35+15) не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 50 |
| Номинальная вместимость секции №1, м3 | 35 |
| Номинальная вместимость секции №2, м3 | 15 |
| Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной двустенный | СРП (35+15) | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 2 экз. |
приведены в пункте 8 паспорта на резервуар.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356» Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
