| Номер в госреестре | 91245-24 |
| Наименование СИ | Пикнометры металлические напорные |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой"), г. Москва |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Пикнометры металлические напорные (далее - пикнометры) предназначены для измерений объемов отбираемых проб жидкостей при условиях транспортирования их по технологическим трубопроводам. Применяют в составе установки пикнометрической для прецизионных измерений плотности жидкостей, а также при проведении поверки и калибровки поточных преобразователей плотности на месте эксплуатации.
К пикнометрам данного типа относятся пикнометры металлические напорные с заводскими номерами 342421, 352421, 362421, 372421.
Принцип действия пикнометров основан на отборе пробы исследуемой жидкости, объем которой равен внутреннему объёму пикнометра при давлении и температуре жидкости в технологическом трубопроводе. Действительное значение внутреннего объема пикнометра при условиях отбора пробы является одной из входных величин уравнения измерений пикнометрического метода измерений плотности, реализуемого установками пикнометрическими.
Конструктивно пикнометр выполнен в виде цельнометаллического сосуда с двумя запорными кранами шарового типа и аварийным клапаном сброса давления мембранного типа. Оси кранов пикнометра совпадают с осью корпуса пикнометра. Конструктивной особенностью шаровых кранов пикнометров является отсутствие свободных полостей в уплотнениях, что исключает возможность накопления остатков исследуемых жидкостей внутри корпусов кранов. Головки кранов пикнометров имеют шестигранную форму. Корпусы кранов пикнометров имеют входные патрубки для подключения к быстросъёмным соединениям трубопроводов пикнометрических установок. Материал корпуса пикнометра - нержавеющая сталь. Исследуемая жидкость - жидкость углеводородного состава, не агрессивная к материалу пикнометра и уплотнений запорных кранов.
Краны пикнометров имеют патрубки для подключения к быстросъёмным соединениям трубопроводов пикнометрических установок, а также для соединения двух пикнометров между собой.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в цифровом формате наносится на тело пикнометра (рисунок 1) методом лазерной гравировки.
Общий вид пикнометров показан на рисунке 1.
Пломбирование пикнометров не предусмотрено.

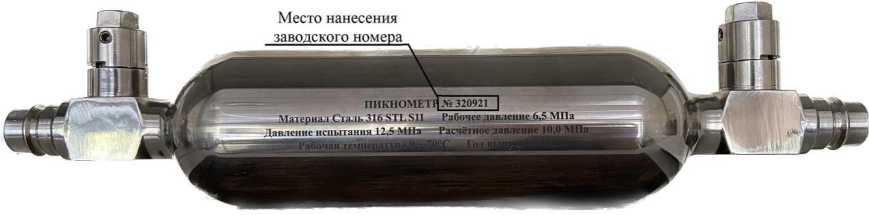

Рисунок 1 - Общий вид пикнометра
Таблица 1 - Метрологические характеристики пикнометров
| Наименование характеристики | Значение |
| Номинальный внутренний объем пикнометра, см3 * | 500±50 |
| Пределы допускаемой абсолютной погрешности действительного значения внутреннего объема пикнометра при атмосферном давлении и температуре 25 °С, см3 | ±0,025 |
| Коэффициент изменения внутреннего объема пикнометра при отличии температуры жидкости от 25 °С, см3^°С-1, не более | 0,025 |
| Коэффициент изменения внутреннего объема пикнометра под воздействием избыточного давления жидкости, см3^МПа-1, не более | 0,05 |
| * действительные значения объема для каждого экземпляра приведены в паспортах на пикнометры и протоколах поверки. | |
Таблица 2 - Основные технические характеристики пикнометров
| Наименование характеристики | Значение |
| 1 | 2 |
| Габаритные размеры пикнометра, мм, не более: - диаметр - длина | 72 383 |
| Масса пустого пикнометра, г, не более * | 3500 |
| Условия эксплуатации: - рабочее давление исследуемой жидкости, МПа, не более - температура жидкости, °С - температура окружающей среды при отборе пробы жидкости в пикнометры, °С | 6,3 от 0 до +70 от -25 до +50 |
| - относительная влажность окружающей среды при отборе пробы жидкости в пикнометры, %, не более | 99 |
| Срок службы пикнометра, лет, не менее Наработка до отказа, ч | 10 30000 |
| * действительные значения массы для каждого экземпляра приведены в паспортах на пикнометры и протоколах поверки. | |
наносится на титульный лист руководства по эксплуатации и техническому обслуживанию типографским способом.
Таблица 3 - Комплектность пикнометров
| Наименование | Обозначение | Количество |
| Пикнометр металлический напорный | - | 4 шт. (заводские номера 342421, 352421, 362421, 372421) |
| Комплект запасных частей | - | 4 шт. |
| Руководство по эксплуатации и техническому обслуживанию | - | 1 экз. |
| Паспорт | - | 4 экз. |
приведены в разделе 6 «Проведение измерений» руководства по эксплуатации и техническому обслуживанию «Пикнометры металлические напорные»
Государственная поверочная схема для средств измерений плотности, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 1 ноября 2019 г. № 2603.
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
