| Номер в госреестре | 91249-24 |
| Наименование СИ | Расходомеры электромагнитные |
| Обозначение типа СИ | MERA TFM |
| Изготовитель | Общество с ограниченной ответственностью "МЕРА" (ООО "МЕРА"), г. Санкт-Петербург |
| Год регистрации | 2024 |
| Срок свидетельства | 06.02.2029 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры электромагнитные MERA TFM (далее - расходомеры) предназначены для измерений объемного расхода и объема электропроводящих жидкостей с проводимостью более 20 мкСм/см.
Принцип работы расходомеров основан на законе электромагнитной индукции: в электропроводящей жидкости, движущейся в магнитном поле, индуцируется электродвижущая сила (ЭДС) пропорциональная скорости потока жидкости, которой в свою очередь пропорционален объемный расход жидкости.
Расходомер состоит из первичного измерительного датчика (далее - измерительный датчик) и электронного преобразователя с жидкокристаллическим дисплеем, который обеспечивает индикацию результатов измерений (далее - ЭП), смонтированных в едином моноблоке (компактное исполнение) или в раздельных корпусах (раздельное исполнение).
Измерительный датчик состоит из участка трубопровода из немагнитного материала, покрытого внутри неэлектропроводящим материалом (футеровкой), помещенного между полюсами электромагнита, и двух электродов, помещенных в поток жидкости, в направлении перпендикулярном как направлению движения жидкости, так и направлению силовых линий магнитного поля.
ЭП обеспечивает прием и обработку сигнала от измерительного датчика и в зависимости от исполнения формирует токовый, частотно-импульсный и цифровые выходные сигналы, несущие информацию о расходе и накопленном объеме.
Расходомеры могут работать как в прямом, так и в обратном направлении потока жидкости.
Структура условного обозначения исполнений расходомеров приведена на рисунке 1.
X - X - X - X - X
2 3 4 5
I_______________________I I_______________________I I_______________________I I__________________________I I
7 8 9 10
Рисунок 1 - Структура условного обозначения исполнений расходомеров
Таблица 1 - Расшифровка структуры условного обозначения исполнений расходомеров
| Позиция | Наименование | Код заказа | Описание |
| 1 | Тип | TFM | Общепромышленное исполнение |
| TFM Ex | Взрывозащищенное исполнение 1Ex db IIC T6 Gb X | ||
| S | Санитарное исполнение | ||
| 2 | Диаметр | DN | Возможные варианты на выбор: DN6.. .DN1200 |
| 3 | Исполнение | S | Компактный тип с локальным дисплеем |
| L | Дистанционный тип; по умолчанию кабель длиной 10 метров | ||
| 4 | Материал электрода | M | SS316L |
| T | Титан | ||
| D | Тантал | ||
| H | Сплав Хастеллой С | ||
| P | Платино-иридиевый сплав | ||
| ТС | Карбид вольфрама | ||
| 5 | Выходной сигнал | 1 | 4-20 мА, импульсный/частотный |
| 6 | Материал футеровки | X | Твердая резина |
| P | Полипропилен | ||
| F | ПТФЭ (PTFE) | ||
| PU | Полиуретан (PU) | ||
| A | Перфторированный сополимер (PFA) | ||
| 7 | Источник питания | 0 | 110-240 В переменного тока |
| 1 | 24 В постоянного тока (20-36 В постоянного тока) | ||
| 2 | Источник питания от аккумулятора (только для общепромышленного исполнение) | ||
| 8 | Связь | 0 | Отсутствует |
| 1 | Modbus RTU RS485 | ||
| 2 | HART | ||
| 3 | GPRS | ||
| 4 | Profibus DP | ||
| 9 | Заземление датчика | 0 | Отсутствует |
| 1 | Заземляющее кольцо | ||
| 2 | Заземляющий электрод | ||
| 10 | Фланцевое соединение | PN _ | Возможные варианты на выбор: PN10, PN16, PN25, PN40 |
| 11 | Материал корпуса | 0 | Углеродистая сталь |
| 1 | Нержавеющая сталь 304 | ||
| 2 | Нержавеющая сталь 316 |
Заводской номер в буквенно-цифровом формате наносится типографским способом на этикетку, закрепляемую на корпусе расходомера.
Общий вид расходомеров представлен на рисунке 2.
Нанесение знака поверки на расходомеры не предусмотрено. Пломбирование расходомеров не предусмотрено.

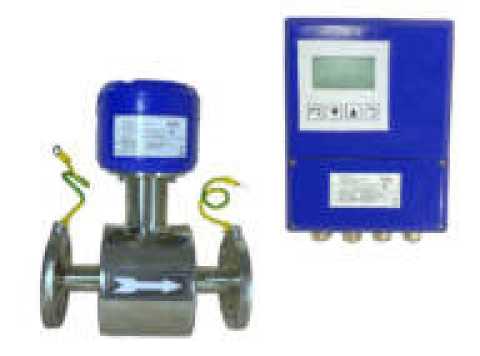

б) Раздельное исполнение
а) Компактное общепромышленное исполнение
г) Санитарное исполнение
Рисунок 2 - Общий вид расходомеров электромагнитных MERA TFM
в) Взрывозащищенное исполнение

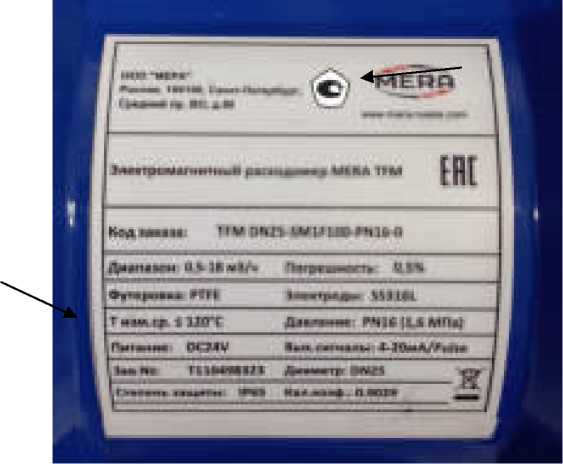

Рисунок 3 - Места нанесения заводского номера и знака утверждения типа
Расходомеры имеют встроенное программное обеспечение (далее - ПО), установленное в энергонезависимую память и выполняющее следующие функции:
- обработку измерительной информации;
- индикацию результатов измерений;
- формирование выходного аналогового сигнала силы постоянного тока и выходных цифровых и частотно-импульсных сигналов;
- настройку и диагностику аппаратной части расходомеров.
Нормирование метрологических характеристик расходомеров проведено с учетом того, что ПО является неотъемлемой частью расходомеров.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MAG9 K4CH |
| Номер версии (идентификационный номер ПО), не ниже | V8.X |
| Примечание: Х - принимает значения одной цифры и не относится к метрологически значимой части ПО. | |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| TFM | TFM Ex | TFM S | |
| Диаметр условного прохода (Ду), мм | от 6 до 1200 | от 10 до 100 | |
| Диапазон измерений объемного расхода, м3/ч | В соответствии с таблицей 4 | ||
| Пределы допускаемой относительной погрешности при измерении объемного расхода и объема, % при скорости потока v, м/с: 10 > v > 1 0,3 < v < 1 | ±0,5 ±1,0 | ||
Таблица 4 - Диаметры условного прохода и диапазоны измерений расходомеров
| Ду | Минимальный объемный расход жидкости, Qmin, м3/ч | Максимальный объемный расход жидкости, Qmax, м3/ч |
| 6 | 0,03 | 1,02 |
| 10 | 0,08 | 2,83 |
| 15 | 0,19 | 6,36 |
| 20 | 0,34 | 11,3 |
| 25 | 0,53 | 17,7 |
| 32 | 0,86 | 28,9 |
| 40 | 1,35 | 45,2 |
| 50 | 2,12 | 70,7 |
| 65 | 3,58 | 119,5 |
| 80 | 5,43 | 181,0 |
| 100 | 8,48 | 282,7 |
Продолжение таблицы 4
| 125 | 13,2 | 441,8 |
| 150 | 19,1 | 636,2 |
| 200 | 33,9 | 1131,0 |
| 250 | 53,0 | 1767,0 |
| 300 | 76,3 | 2545,0 |
| 350 | 103,9 | 3465,0 |
| 400 | 135,7 | 4524,0 |
| 450 | 171,8 | 5726,0 |
| 500 | 212,1 | 7069,0 |
| 600 | 305,4 | 10179,0 |
| 700 | 415,6 | 13850,0 |
| 800 | 542,9 | 18100,0 |
| 900 | 662,8 | 22900,0 |
| 1000 | 848,2 | 28270,0 |
| 1200 | 1225,0 | 41000,0 |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| TFM | TFM Ex | TFM S | |
| Условия эксплуатации: - температура измеряемой среды1), °С - температура окружающей среды, °С: - измерительный датчик1) - электронный преобразователь - относительная влажность воздуха, % - атмосферное давление, кПа | от -5 до +180 от -5 до +180 от -20 до +60 от 10 до 95 от 84 до 106,7 | ||
| Параметры электрического питания: - напряжение переменного тока, В - напряжение постоянного тока, В | от 110 до 240 от 18 до 36 | ||
| Потребляемая мощность, Вт, не более | 20 | ||
| Давление измеряемой среды1), МПа, не более | 4 | ||
| Выходные сигналы: - постоянного тока, мА - частотно-импульсный, Г ц | от 4 до 20 от 1 до 5000 | ||
| Г абаритные размеры, мм, не более - длина - ширина - высота | 1200 1485 1640 | 300 220 335 | |
| Масса, кг, не более: - измерительный датчик - электронный преобразователь | 1324 6 | 23 6 | |
| Степень защиты по ГОСТ 14254-15 | IP65 | ||
| Маркировка взрывозащищенности по ГОСТ 31610.0-2014 | 1Ex db IIC T6 Gb X | ||
| Средняя наработка на отказ, ч | 100000 | ||
| Средний срок службы, лет | 12 | ||
| 1) - в зависимости от исполнения | |||
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом и на электронный преобразователь методом наклейки.
аблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Расходомер электромагнитный | MERA TFM | 1 шт. |
| Руководство по эксплуатации | MERA TFM.000.000.00 РЭ | 1 экз. |
| Паспорт | MERA TFM.000.000.00 ПС | 1 экз. |
приведены в п. 11.1 руководства по эксплуатации MERA TFM.000.000.00 РЭ.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»;
ТУ 26.51.52-002-33863839-2022 «Расходомеры электромагнитные MERA TFM. Технические условия».
