| Номер в госреестре | 91256-24 |
| Наименование СИ | Датчики пьезоэлектрические |
| Обозначение типа СИ | ДПЭ22МВУ |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие "ВИБРОБИТ" (ООО НПП "ВИБРОБИТ"), г. Ростов-на-Дону |
| Год регистрации | 2024 |
| Срок свидетельства | 06.02.2029 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики пьезоэлектрические ДПЭ22МВУ (далее - датчики), предназначены для непрерывного измерения виброускорения.
Принцип действия датчиков основан на генерации электрического сигнала пропорционального вибрации, воздействующей на датчик вибрации.
В основе принципа действия датчиков лежит прямой пьезоэлектрический эффект, заключающийся в образовании электрического заряда при механическом воздействии на пьезоэлемент.
Конструктивно датчики пьезоэлектрические ДПЭ22МВУ состоят из вибропреобразователя, выполненного в металлическом корпусе и содержащего пьезоэлектрические элементы, кабеля подключения и внешнего усилителя в металлическом корпусе, внутри которого располагается электронный блок, в котором электрический заряд усиливается, интегрируется, фильтруется и преобразуется в выходной сигнал.
Входные цепи усилителя подключены непосредственно к выводам пьезоэлектрического вибропреобразователя. Датчик имеет активный токовый выход и подключается к внешним измерительным устройствам (контроллерам, модулям и т.п.) по четырехпроводной схеме. Величина выходного сигнала датчика пропорциональна значению СКЗ виброускорения. Выходной сигнал представляет собой переменный ток с постоянной составляющей.
Датчики пьезоэлектрические ДПЭ22МВУ выпускаются в двух модификациях: ДПЭ22МВУ А и ДПЭ22МВУ В, которые отличаются диапазоном выходного сигнала. Длина кабеля подключения изготавливается в соответствии с требованиями заказчика и может находиться в пределах от 3 до 10 м. Маркировка модификации датчиков приведена на рисунке 2.
Общий вид датчика пьезоэлектрического ДПЭ22МВУ, вибропреобразователя и внешнего усилителя приведён на рисунке 1.
Пломбирование вибропреобразователя не предусмотрено. Место пломбирования внешнего усилителя приведено на рисунке 1.
Заводской номер в виде цифрового обозначения наносится на маркировочные таблички на корпус внешнего усилителя и кабель вибропреобразователя. Нанесение знака поверки на средство измерений не предусмотрено.

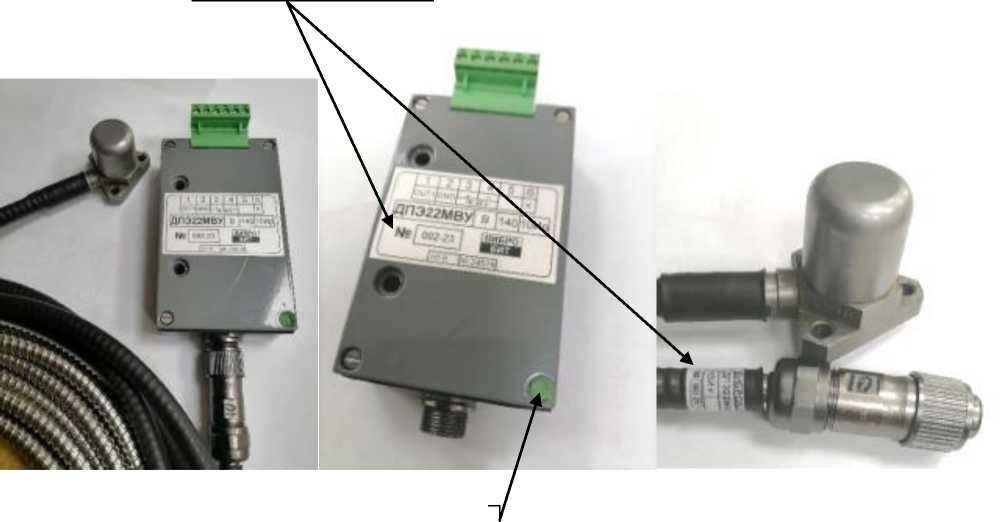

Место нанесения заводского номера
Место пломбирования
Рисунок 1 - Общий вид датчика пьезоэлектрического ДПЭ22МВУ, вибропреобразователя и внешнего усилителя, место нанесения заводского номера вибропреобразователя и внешнего усилителя, место пломбирования внешнего усилителя
| ДПЭ22МВУ X*YYY*ZZ Ab | |
| Х | - модификация датчика: А - диапазон выходного токового сигнала от 1 до 5 мА, В - диапазон выходного токового сигнала от 4 до 20 мА; |
| yyy | - максимальное измеряемое СКЗ виброускорения (от 40 до 140), м/с2; |
| zz А | - длина кабеля, м; - тип кабеля: И - изолированный; |
| ь | - тип подключения: р - разъем |
Рисунок 2 - Маркировка исполнения датчиков пьезоэлектрических ДПЭ22МВУ
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование параметра | Значение |
| Номинальное значение коэффициента преобразования на базовой частоте, Кпр, при амах=140 м/с2, мкА/(м-с'2): - исполнение А - исполнение В | 10 п 40 1)1 |
| Пределы отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте, % | ±2,5 |
| Диапазон измерения СКЗ виброускорения, м/с2 - минимальное значение - максимальное значение, амах, включ. | 0,5 140 1)1 |
| Базовая частота, Гц | 40 |
| Диапазон рабочих частот, Гц | от 2 до 5 000 |
| Пределы допускаемой основной относительной погрешности измерений виброускорения на базовой частоте, % | ±2,5 |
| Пределы нелинейности амплитудной характеристики на базовой частоте, % | ±2,5 |
| Неравномерность амплитудно-частотной характеристики в диапазонах частот, %: - от 2 до 5 включ. Гц; - св. 5 до 5 000 включ. Гц. | от -15,0 до 5,0 ±5,0 |
| Пределы допускаемой дополнительной относительной погрешности измерений виброускорения, вызванной изменением температуры окружающего воздуха, в диапазоне рабочих температур, % | ±7,0 |
| 1) Допускается изготовление с другими диапазонами по требованию заказчика, при этом номинальный коэффициент преобразования, мкА/(м^с-2) для: - исполнение А Кпр= 1400/ амах; - исполнение В Кпр= 5600/ амах. | |
Таблица 2 - Основные технические характеристики
| Наименование параметра | Значение |
| Диапазон выходного токового сигнала, мА: - исполнение А - исполнение В | от 1 до 5 от 4 до 20 |
| Уровень постоянной составляющей выходного сигнала, мА: - исполнение А - исполнение В | 3 ± 0,1 12 ± 0,3 |
| Параметры электропитания: - напряжение постоянного тока, В - ток потребления, мА, не более | от 18 до 36 35 |
| Нормальные условия измерений: - температура окружающей среды, °С | от +18 до +25 |
Продолжение таблицы 2 - Основные технические характеристики
| Условия эксплуатации: диапазон рабочих температур, °С: - вибропреобразователя - внешнего усилителя | от -40 до +180 от -40 до +85 |
| Габаритные размеры: (длинахширинахвысота), мм, не более: - пьезоэлектрического вибропреобразователя, без кабеля | 33х33х36 1) |
| - внешнего усилителя | 101х62х30 |
| Масса, кг, не более: - пьезоэлектрического вибропреобразователя без кабеля | 0,1 |
| - пьезоэлектрического вибропреобразователя с кабелем | 1,5 |
| - внешнего усилителя | 0,4 |
| Примечания: 1) Размеры пьезоэлектрического преобразователя без учета защитного резинового колпака. | |
наносится на титульные листы руководства по эксплуатации, паспорт и формуляр методом печати.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик пьезоэлектрический ДПЭ22МВУ | ДПЭ22МВУ X*YYY*ZZ Ab | 1 шт. |
| Датчик пьезоэлектрический ДПЭ22МВУ. Формуляр | ВШПА.421412.100.111.001 ФО | 1 экз. |
| Датчики пьезоэлектрические ДПЭ22МВУ. Паспорт | ВШПА.421412.100.ХХХ1.1261 ПС | 1 экз. |
| Датчики пьезоэлектрические ДПЭ22МВУ. Руководство по эксплуатации | ВШПА.421412.100.111 РЭ | 1 экз. |
| Датчики пьезоэлектрические ДПЭ22МВУ. Методика поверки | 1 экз. | |
| Примечание: 1) ХХХ - порядковый номер проекта, заказа или обозначение изделия. | ||
приведены в эксплуатационном документе: ВШПА.421412.100.111 РЭ. Датчики пьезоэлектрические ДПЭ22МВУ. Руководство по эксплуатации», раздел 2.2. «Порядок работы с датчиками».
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
ВШПА.421412.100.111 ТУ. «Датчики пьезоэлектрические ДПЭ22МВУ. Технические условия».
