| Номер в госреестре | 91259-24 |
| Наименование СИ | Резервуар стальной горизонтальный цилиндрический |
| Обозначение типа СИ | РГС-16 |
| Изготовитель | Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал"), г. Уфа |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной горизонтальный цилиндрический РГС-16 (далее - резервуар) предназначен для измерения объёма нефтепродуктов при приёме, хранении и отпуске.
Принцип действия резервуара основан на заполнении его продуктом до определённого уровня, соответствующего объёму согласно градуировочной таблицы.
Резервуар представляет собой стальную горизонтальную односекционную конструкцию цилиндрической формы с усеченно - конической формой днища, подземного расположения, номинальной вместимостью 16 м3.
Резервуар с заводским № 8 расположен на территории НПС «Субханкулово-ПП» Туймазинского НУ АО «Транснефть - Урал».
Заводской номер нанесен на маркировочную табличку типографским способом в виде цифрового кода.
Пломбирование резервуара не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено
Фотография таблички, горловины и крышки замерного люка резервуара представлена на рисунке 1. Эскиз резервуара представлен на рисунке 2.

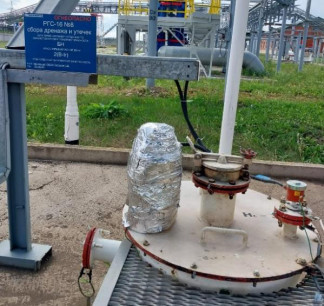

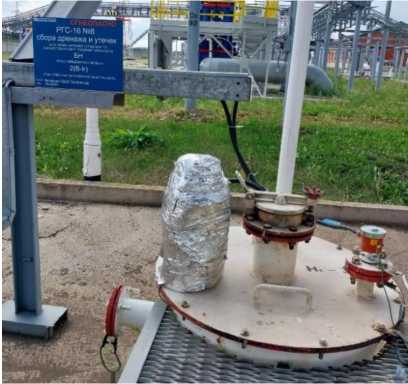

Рисунок 1 - Фотография таблички, горловины и крышки замерного люка резервуара

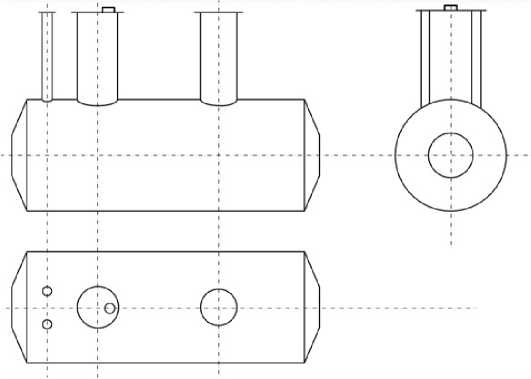

Рисунок 2 - Эскиз резервуара
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 16 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (объемный метод), % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 50 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-16 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
Сведения о методиках (методах) измерений приведены в п.7.5 паспорта.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
