Номер в госреестре | 91261-24 |
Наименование СИ | Толщиномеры покрытий рентгенофлуоресцентные |
Обозначение типа СИ | РТВК-1К |
Изготовитель | Акционерное общество "Институт физико-технических проблем" (АО "ИФТП"), Московская обл., г. Дубна |
Год регистрации | 2024 |
Срок свидетельства | 06.02.2029 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Толщиномеры покрытий рентгенофлуоресцентные РТВК-1К предназначены для бесконтактных измерений толщины металлических покрытий методом энергодисперсионной рентгеновской флуоресценции.
Принцип действия толщиномеров покрытий рентгенофлуоресцентных РТВК-1К (далее -толщиномеры) основан на облучении образца первичным рентгеновским излучением и регистрации блоком детектирования характеристического рентгенофлуоресцентного излучения. Первичное рентгеновское излучение создает рентгеновская трубка. Электрический сигнал, величина которого пропорциональна энергии характеристического излучения, а скорость счета пропорциональна толщине покрытия, с выхода блока детектирования поступает на вход цифрового спектрометрического устройства, где производится его усиление и цифровая фильтрация, преобразование в цифровой код и передача кода на устройство преобразования цифрового сигнала в аналоговый.
Конструктивно толщиномер выполнен в виде моноблока, внутри корпуса которого размещены измерительный узел, рентгеновский излучатель «Модуль-50», блок детектирования рентгеновского излучения. Вне корпуса моноблока размещены блок питания и цифровое спектрометрическое устройство. В состав измерительного узла входит рабочий столик для размещения измеряемых образцов, защитная крышка, выполняющая функцию защиты от рентгеновского излучения и фиксацию образцов, рентгеновский излучатель с коллиматором и механическим затвором. Рентгеновский излучатель используется для возбуждения спектра характеристического излучения в покрытии. Блок детектирования предназначен для преобразования энергии квантов рентгеновского излучения в пропорциональные по амплитуде электрические сигналы и их усиления для последующей регистрации. Цифровое спектрометрическое устройство предназначено для линейного преобразования выходного сигнала от блока детектирования ионизирующего излучения в цифровой код, накопление кода в виде амплитудного спектра с последующим считыванием спектра в персональный компьютер по универсальной последовательной шине (USB).
Заводской номер толщиномеров наносится на маркировочные таблички (шильдик), закрепленные на корпусе толщиномера механическим способом с нанесением номера ударным методом. Заводской номер имеет цифровой формат.
Конструкция толщиномеров не предусматривает возможность нанесения знака поверки. Корпус толщиномеров металлический, окрашиваемый в цвета, которые определяет изготовитель.
Защита толщиномера от несанкционированного доступа реализуется использованием клейких лент с фирменным рисунком, которые закрывают головки винтов, крепящие наружные кожухи толщиномера.

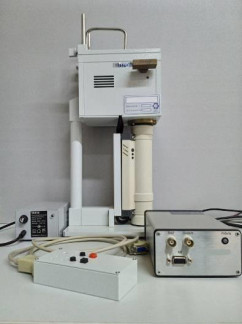

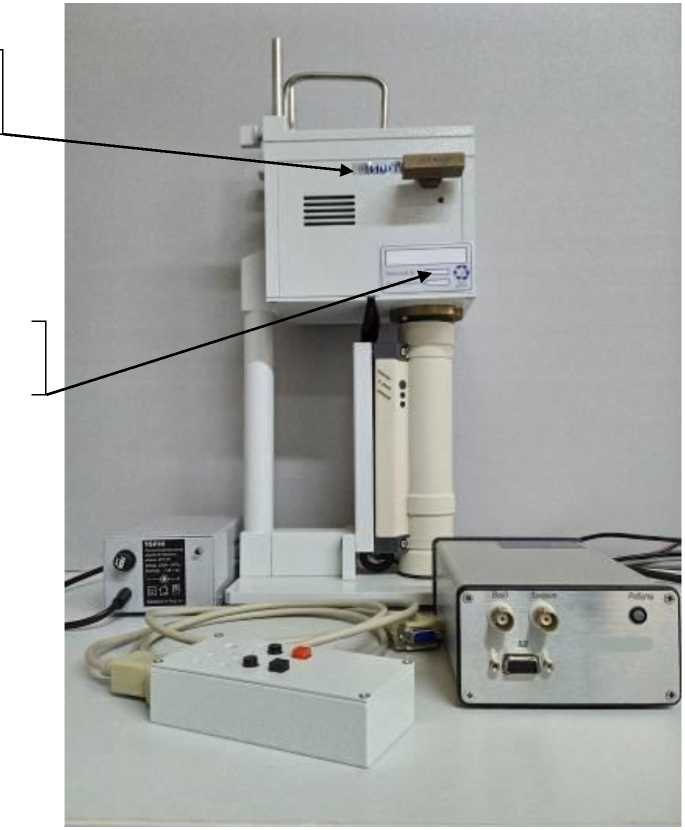

Общий вид толщиномеров, место нанесения заводского номера, схема пломбирования от несанкционированного доступа представлены на рисунке 1.
Место нанесения
заводского номера
Место пломбирования
Рисунок 1 - Общий вид толщиномеров, место нанесения заводского номера и место пломбирования
Толщиномеры имеют прикладное программное обеспечение (далее - ПО), включающее следующие компоненты: аналитическая программа RTVC_measurement.exe (обеспечивает сбор и обработку данных с цифрового спектрометрического устройства), программа корректировки градуировок RTVC_Correct.exe. Идентификационные данные метрологически значимой части ПО приведены в таблице 1. Метрологически значимая часть ПО защищена с помощью средств защиты от непреднамеренных и преднамеренных изменений. Метрологические характеристики толщиномеров нормированы с учетом ПО.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) | Значение | |
Идентификационное наименование ПО | RTV C_measurement | RTVC_Correct |
Номер версии (идентификационный номер) ПО | не ниже 1.0 | не ниже 1.0 |
Таблица 2 - Метрологические и основные технические характеристики
Наименование характеристики | Значение |
Диапазон показаний толщины покрытий, мкм | от 0,01 до 36,00 |
Диапазон измерений толщины покрытий, мкм | от 1 до 20 |
Пределы допускаемой относительной погрешности измерений толщины покрытий, % | ±10 |
Время непрерывной работы, ч, не менее | 24 |
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 187 до 242 от 49,5 до 50,5 |
Потребляемая мощность, НА. не более | 200 |
Габаритные размеры толщиномера, мм, не более: - высота - ширина - глубина | 450 150 200 |
Габаритные размеры рабочего столика, мм, не более: - ширина - глубина | 120 170 |
Масса, кг, не более | 8 |
Условия эксплуатации: - температура окружающей среды, оС - относительная влажность окружающей среды, %, не более | от +10 до +30 80 |
Средняя наработка на отказ, ч | 50000 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Толщиномер покрытий рентгенофлуоресцентный | РТВК-1К | 1 шт. |
Комплект соединительных кабелей | - | 1 шт. |
Компакт-диск с пакетом ПО | - | 1 шт. |
Руководство по эксплуатации | УЛКА.415112.001 РЭ | 1 экз. |
Приведены в пункте 2 «Работа с РТВК-1К» руководства по эксплуатации УЛКА.415112.001 РЭ.
Приказ Росстандарта от 28 сентября 2018 г. № 2089 «Об утверждении государственной поверочной схемы для средств измерений поверхностной плотности и массовой доли элементов в покрытиях»;
УЛКА.415112.001 ТУ Толщиномеры покрытий рентгенофлуоресцентные РТВК-1К. Технические условия.
