Государственный реестр средств измерений

Резервуар вертикальный стальной РВС-400, 91264-24

91264-24
Резервуар вертикальный стальной РВС-400 (далее - резервуар) предназначен для измерения объема нефти в зависимости от уровня наполнения, а также приема, хранения и отпуска нефти и нефтепродуктов.
Карточка СИ
Номер в госреестре 91264-24
Наименование СИ Резервуар вертикальный стальной
Обозначение типа СИ РВС-400
Изготовитель Акционерное общество "Самарский резервуарный завод" (АО "СРЗ"), г. Самара
Год регистрации 2024
МПИ (интервал между поверками) 5 лет
Описание типа скачать
Методика поверки скачать

Назначение

Резервуар вертикальный стальной РВС-400 (далее - резервуар) предназначен для измерения объема нефти в зависимости от уровня наполнения, а также приема, хранения и отпуска нефти и нефтепродуктов.

Описание

Принцип действия резервуара основан на заполнении его нефтепродуктом до определенного уровня, соответствующего объему согласно градуировочной таблице резервуара.

Конструктивно резервуар представляет собой стальную вертикальную конструкцию цилиндрической формы с днищем и крышей. Цилиндрическая стенка резервуара включает в себя пять цельносварных поясов рулонной сборки.

Резервуар оснащен необходимыми техническими устройствами: приемо-раздаточными патрубками с запорной арматурой, расположенными в нижней части, через которые осуществляется заполнение и опорожнение резервуара, а также средствами измерения уровня жидкости.

Заводской номер в виде цифрового обозначения, состоящего из арабской цифры, нанесен аэрографическим способом на цилиндрическую стенку резервуара и типографским способом в паспорт.

Резервуар вертикальный стальной РВС-400 с заводским номером 3 расположен на территории Саратовский филиал ПАО НК «РуссНефть», ППСН «Иловлинский» ЦДНГ № 1, «Багаевский»: Саратовская область, Красноармейский район, Гвардейское муниципальное образование.

Общий вид резервуара вертикального стального РВС-400 с указанием места нанесения заводского номера приведен на рисунке 1.

Знак поверки наносится на свидетельство о поверке и в градуировочной таблице резервуара в месте подписи поверителя.

Пломбирование резервуара вертикального стального РВС-400 не предусмотрено.

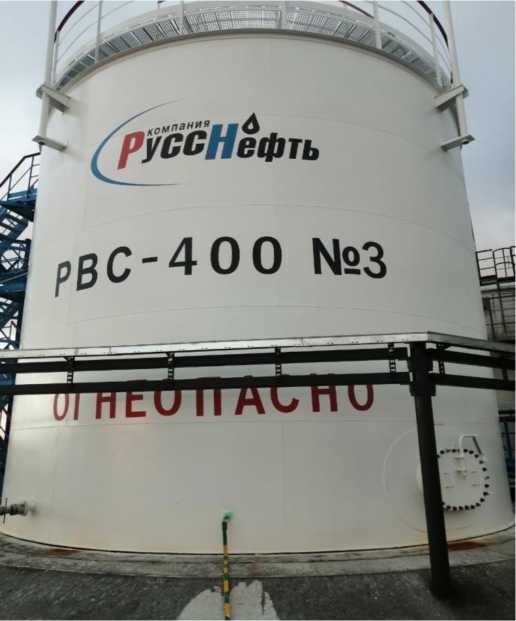

Рисунок 1 - Общий вид резервуара вертикального стального РВС-400 заводской номер 3

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

400

Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), %

±0,2

Таблица 2 - Технические характеристики

Наименование характеристики

Значение

Срок службы, лет, не менее

20

Условия эксплуатации:

- температура окружающего воздуха, °С

- атмосферное давление, кПа

от -38 до +50 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар вертикальный стальной

РВС-400

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Сведения о методах измерений

МИ-01. СНГ «Масса нефти, газового конденсата. Методика измерений массы нефти, газового конденсата косвенным методом статических измерений», регистрационный № ФР.1.29.2017.26306.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
