| Номер в госреестре | 91265-24 |
| Наименование СИ | Весы автомобильные неавтоматического действия |
| Обозначение типа СИ | КОНТЕК |
| Изготовитель | Общество с ограниченной ответственностью "Алтай ВесСтрой" (ООО "Алтай ВесСтрой"), г. Барнаул |
| Год регистрации | 2024 |
| Срок свидетельства | 06.02.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы автомобильные неавтоматического действия КОНТЕК (далее - весы) предназначены для измерения массы автотранспортных средств при статическом взвешивании.
Принцип действия весов основан на преобразовании деформаций упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчиков), возникающих под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Сигналы от датчиков обрабатываются, преобразуются в цифровые при помощи прибора и отображаются в единицах массы на цифровом табло последнего. Для связи с периферийными устройствами весы могут оснащаться интерфейсами связи RS-232, RS 485.
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) со встроенными датчиками и прибора весоизмерительного. ГПУ может включать в себя от одной до четырех весовых платформ. Соседние платформы могут иметь как общие, так и раздельные точки опоры на датчики. Предусмотрено два варианта установки весов: на поверхности дорожного полотна и в приямок.
В составе весов применяются следующие модули:
- датчики весоизмерительные тензорезисторные:
- WBK класса точности С3 (регистрационный №56685-14);
- ZS модификации ZSFY (регистрационный №75819-19);
- Column серии HM14H1 (регистрационный №55371-19);
- М модификации М70 (регистрационный №53673-13).
- приборы:
- приборы весоизмерительные CI модели CI-200A, CI-5010A (регистрационный
№50968-12);
- индикаторы весоизмерительные CI-600A модификации CI-601A, CI-605A, CI-607A (регистрационный №68370-17);
- приборы весоизмерительные ТИТАН модификации ТИТАН 12, ТИТАН 12С, ТИТАН Н22С, ТИТАН Н22ЖС (регистрационный №83635-21).
Форма маркировки весов:
Весы автомобильные КОНТЕК-Х, где:
КОНТЕК - обозначение типа весов;
X - значение максимальной нагрузки весов, т.

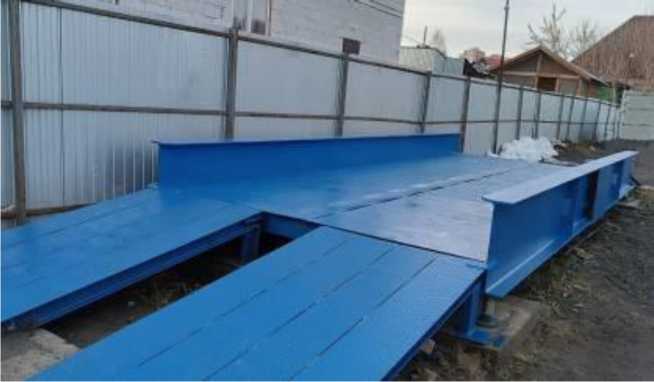

Общий вид весов автомобильных КОНТЕК представлен на рисунке 1.
Рисунок 1 - Общий вид весов КОНТЕК
Общий вид приборов и схемы пломбирования от несанкционированного доступа представлены на рисунке 2.
Нанесение знака поверки на средство измерения не предусмотрено.
CI-600A
CI-5010A
ТИТАН 12
ТИТАН 12С
ТИТАН Н22С
ТИТАН Н22ЖС
Место нанесения пломбы
ТИТАН Н
Рисунок 2 - Схемы пломбирования приборов
Маркировочная табличка закреплена на металлоконструкции весов. Надписи, знаки и изображения на табличке выполнены фотохимическим методом, обеспечивающим четкость и сохранность маркировки в течение всего срока службы весов. Заводской номер имеет цифровой формат, состоит из трех цифр.
Общий вид маркировочной таблички приведен на рисунке 3.
Заводской номер
| Весы автомобильные КОНТЕК-30 | |
| № 045 Max 30 т Min 0,2 т е = d = 10 кг от -30 до +40 °С Класс точности: Год выпуска 2023 ООО «Алтай ВесСтрой» г. Барнаул | |
Рисунок 3 - Общий вид маркировочной таблички
Программное обеспечение (ПО) приборов является встроенным и метрологически значимым. Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении прибора или по запросу через меню ПО.
Защита от несанкционированного доступа к ПО приборов, настройкам и данным измерений обеспечивается нанесением защитной пломбы на заднюю панель корпуса прибора, предотвращающей доступ к переключателю юстировки.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | ||||
| Идентификационное наименование ПО | CI-5010 series firmware | CI-200 series firmware | CI-600A | ТИТАН | ТИТАН Н |
| Номер версии (идентификационный номер) ПО | 1.0010, 1.0020, 1.0030 | 1.20; 1.21; 1.22 | 1.ХХ* | V1.x | 643Ах** |
| Цифровой идентификатор ПО | отсутствует, исполняемый код недоступен | ||||
| * ХХ - обозначение версии метрологически незначимой части * * х принимает значения от 0 до 9 | |||||
Уровень защищённости встроенного ПО приборов соответствует высокому уровню по
Р 50.2.077-2014
Класс точности по ГОСТ OIML R 76-1-2011...............................................III (средний)
Значения максимальной нагрузки весов (Max), минимальной нагрузки (Min), поверочного интервала весов (е), действительной цены деления (d), число поверочных интервалов (n), интервалы взвешивания и пределы допускаемой абсолютной погрешности (mpe) при первичной поверке приведены в таблице 2.
| Таблица 2 - М | етрологические характеристики весов | ||||
| Мах, т | Min, т | е = d, кг | n | Для нагрузки m, т | mpe, кг |
| 30 | 0,2 | 10 | 3000 | 0,2 < m < 5 | ±5 |
| 5 < m < 20 | ±10 | ||||
| 20 < m < 30 | ±15 | ||||
| 40 | 0,4 | 20 | 2000 | 0,4 < m < 10 | ±10 |
| 10 < m < 40 | ±20 | ||||
| 60 | 0,4 | 20 | 3000 | 0,4 < m < 10 | ±10 |
| 10 < m < 40 | ±20 | ||||
| 40 < m < 60 | ±30 | ||||
| 80 | 1 | 50 | 1600 | 1 < m < 25 | ±25 |
| 25 < m < 80 | ±50 | ||||
| 100 | 1 | 50 | 2000 | 1 < m < 25 | ±25 |
| 25 < m < 100 | ±50 | ||||
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке.
Таблица 3 - Технические характеристики весов___________________________________________
| Наименование характеристики | Значение |
| 1 | 2 |
| Предельные значения температур, °С: - для ГПУ весов с датчиками WBK (класс точности C3) c датчиками ZSFY с датчиками HM14H; М70 - для приборов | от -40 до +50 от -40 до +40 от -30 до +40 от -10 до +40 |
| Габаритные размеры весов, м - длина - ширина | от 6 до 24 от 2,5 до 5 |
| Количество весовых платформ, шт. | от 1 до 4 |
| Масса весов, т, не более | 25 |
| Потребляемая мощность, ВА, не более | 20 |
| Параметры электропитания весов: - напряжение переменного тока, В - частота, Гц | от 187 до 242 от 49 до 51 |
| Вероятность безотказной работы за 2000 ч, не менее | 0,92 |
| Срок службы, лет, не менее | 10 |
наносится фотохимическим способом на маркировочную табличку, закрепленную на поверхности ГПУ весов, и типографским способом на титульный лист Руководства по эксплуатации.
Таблица 4 - Комплектность весов
| Наименование | Количество |
| 1 Весы автомобильные неавтоматического действия КОНТЕК в сборе | 1 комплект |
| 2 Комплект эксплуатационной документации: - паспорт АВСТ.427423.002. ПС | 1 экз. |
| - руководство по эксплуатации АВСТ.427423.002.РЭ | 1 экз. |
| - руководство по эксплуатации на прибор | 1 экз. |
приведены в документе «Весы автомобильные неавтоматического действия КОНТЕК.
Руководство по эксплуатации. АВСТ.427423.002.РЭ», раздел 3 Использование по назначению.
и технические требования. Испытания;
Государственная поверочная схема для средств измерения массы, утвержденная приказом Росстандарта от 4 июля 2022 г. №1622;
ТУ 28.29.31-002-29717173-2023 Весы автомобильные неавтоматического действия
КОНТЕК. Технические условия.
