| Номер в госреестре | 91266-24 |
| Наименование СИ | Комплексы термометрические скважинные |
| Обозначение типа СИ | ТКС-РП 01 |
| Изготовитель | Общество с ограниченной ответственностью "В-КЛАСС" (ООО "В-КЛАСС"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 06.02.2029 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы термометрические скважинные ТКС-РП 01 (далее - комплексы) предназначены для измерений и регистрации температуры грунтов и жидкостей в оборудованных скважинах различного типа.
Принцип действия комплексов основан на преобразовании температуры, воздействующей на чувствительные элементы датчиков, в цифровой код при помощи встроенных в каждый датчик аналого-цифровых преобразователей. Контроллер комплексов обрабатывает данные и передает их на персональный компьютер. Данные передаются по протоколу Modbus RTU по последовательному интерфейсу RS-485 (двухпроводный) в режиме Slave.
Комплекс термометрический скважинный ТКС-РП 01 состоит из термометрической косы ТКС-РП 01-ТК (далее - термокоса) и контроллера для считывания, обработки и трансляции полученных данных ТКС-РП 01 (далее - контроллер).
Контроллер ТКС-РП 01 монтируется в пластиковый корпус, который имеет два гермоввода, предназначенные:
- для подключения термокосы;
- для подключения контроллера и термокосы к источнику питания в режиме эксплуатации.
Контроллер оборудован:
- USB разъёмом для подключения к компьютеру в режиме настройки;
- четырьмя клеммными контактами для подключения внешнего источника питания, термометрической косы, батареи и интерфейса RS-485.
Контроллер позволяет получить данные с термокосы и передать их на ПК. Для отображения данных на ПК используется специальное программное обеспечение предприятия-изготовителя.
Термокоса изготовлена из многожильного медного кабеля в полихлорвиниловой изоляции. Датчики температуры смонтированы в пластиковые гильзы и залиты эпоксидным компаундом.
Заводской номер в виде цифрового обозначения наносится на корпус контроллера ТКС-РП 01 с помощью наклейки или гравировки. Конструкция комплексов не предусматривает нанесения знака поверки на средство измерений.
Пломбирование комплексов не предусмотрено.
Фотография общего вида термокосы ТКС-РП 01-ТК приведена на рисунке 1.

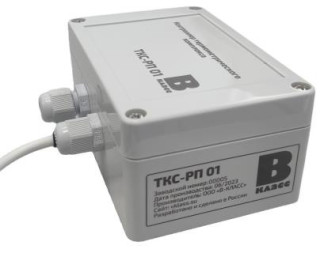

Фотография общего вида контроллера ТКС-РП 01 с указанием места нанесения заводского номера приведена на рисунке 2. Фотография внешнего вида комплексов в сборе приведена на рисунке 3.
Цветовая гамма элементов комплексов может быть изменена по решению изготовителя в одностороннем порядке.
Место нанесения
заводского номера

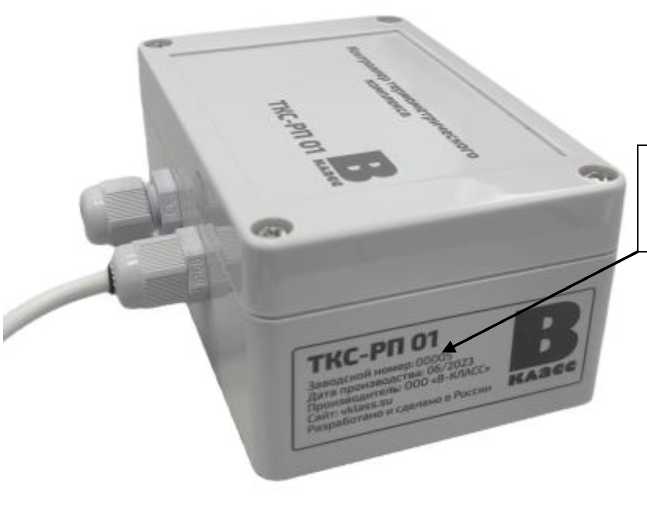

Рисунок 2 - Общий вид контроллера ТКС-РП 01 с указанием места нанесения заводского номера

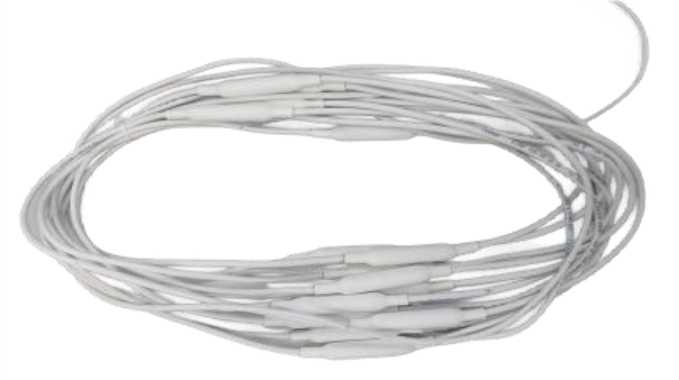

Рисунок 1 - Общий вид термокосы ТКС-РП 01-ТК

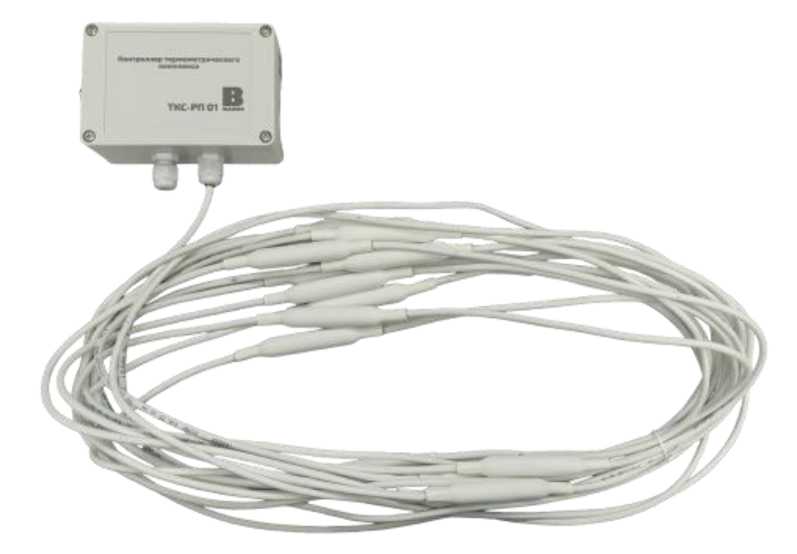

Рисунок 3 - Общий вид комплексов в сборе
Основными областями применения комплекса являются: мониторинг геоподосновы зданий и сооружений, а также технологический мониторинг для различного назначения.
Программное обеспечение (ПО) комплексов состоит из встроенного и автономного ПО.
Метрологически значимой является только встроенная часть ПО. Внутреннее ПО является фиксированным, не загружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование программного обеспечения | Конфигуратор ТКС-РП 01 |
| Номер версии (идентификационный номер) программного обеспечения | не ниже 1.13 |
| Цифровой идентификатор программного обеспечения | - |
Автономное ПО «Конфигуратор ТКС-РП 01» предназначено для считывания количества подключенных датчиков и их идентификаторов, измеренных значений температур, полученных с датчиков, считывания/изменения настройки для протокола Modbus, а также для обновления прошивки комплексов. Данное ПО устанавливается на персональный компьютер и не является метрологически значимым.
Метрологические и основные технические характеристики комплекса приедены в таблицах 2-3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °C | от -40 до +50 |
| Пределы допускаемой абсолютной погрешности измерений, °С: - в диапазоне от -40 до -20 °С не включ., св. +30 °С | ±0,5 |
| - в диапазоне от -20 до -10 °С не включ., св. +10 до +30 °С включ. | ±0,3 |
| - в диапазоне от -10 до -3 °С не включ., св. +3 до +10 °С включ. | ±0,2 |
| - в диапазоне от -3 до +3 °С включ. | ±0,1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество датчиков температуры в термокосе, шт. | от 1 до 100 (1) |
| Расстояние между датчиками в термокосе, м | в соответствии с ГОСТ 25358-2020 или по требованиям заказчика |
| Дискретность измерений, °С | 0,01 |
| Частота опроса, с, не менее | 5 |
| Интерфейс подключения термокосы | UART |
| Интерфейс передачи данных | RS-485 (2-wire) |
| Протокол передачи данных | Modbus RTU |
| Габаритные размеры контроллера ТКС-РП 01, мм, не более | 190x120x40 |
| Масса контроллера ТКС-РП 01, г, не более | 500 |
| Масса термокосы длиной 15 м, расположение датчиков в соответствии с ГОСТ 25358-2020, г, не более | 500 |
| Параметры электрического питания от внешнего источника: - напряжение постоянного тока, В - потребляемый ток при напряжении 12 В, мА, не более | от 9 до 36 150 |
| Параметры батареи: - тип - напряжение, В | ER34615H 3,6 |
| Рабочие условия эксплуатации термокосы: - температура окружающей среды, °С - относительная влажность воздуха, % | от -50 до +50 до 100 |
| Показатели надежности: - средняя наработка до отказа, ч, не менее - средний срок службы, лет, не менее | 90 000 10 |
| Примечания: (1) - в соответствии с заказом; (2) - длина выноса - это расстояние от разъема до первого (ближайшего к разъему) датчика термокосы. | |
наносится на титульный лист паспорта и Руководства по эксплуатации типографским способом.
Комплектность поставки комплекса приведена в таблице 4.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Контроллер | ТКС-РП 01 | 1 шт. |
| Термометрическая коса | ТКС-РП 01-ТК | 1 шт. |
| Кабель USB* | - | 1 шт. |
| Паспорт | ФРСГ.26.51.44.120.001ПС | 1 экз. |
| Руководство по эксплуатации* | ФРСГ.26.51.44.120.001РЭ | 1 экз. |
| Программное обеспечение** | Конфигуратор ТКС-РП 01 | 1 шт. |
| Примечания: *При поставке одному потребителю более одного комплекса ТКС - РП 01 поставляется 1 экземпляр на партию **Программное обеспечение актуальной версии доступно для скачивания по ссылке: https://vklass.su/product | ||
приведены в разделе 2 «Использование по назначению» документа ФРСГ.26.51.44.120.001РЭ «Комплексы термометрические скважинные ТКС-РП 01. Руководство по эксплуатации».
ГОСТ 25358-2020 Грунты. Метод полевого определения температуры;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;
ФРСГ.26.51.44.120.001 ТУ «Комплексы термометрические скважинные ТКС-РП 01. Технические условия».
