| Номер в госреестре | 91267-24 |
| Наименование СИ | Преобразователи давления |
| Обозначение типа СИ | Анемон ПД-01 |
| Изготовитель | Общество с ограниченной ответственностью "Диспетчерские Системы и Технологии" (ООО "ДИСИСТЕХ"), г. Ростов-на-Дону |
| Год регистрации | 2024 |
| Срок свидетельства | 06.02.2029 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи давления Анемон ПД-01 (далее также - преобразователи) предназначены для измерений атмосферного давления и давления среды в потоке.
Принцип действия преобразователей основан на аналого-цифровом преобразовании электрических сигналов, поступающих от первичных измерительных преобразователей давления, и передаче их на совместимое устройство по цифровой шине данных I2C для визуализации и хранения результатов измерений.
Конструктивно преобразователи представляют собой платы с первичными измерительными преобразователями, размещенными в пластмассовых корпусах.
Структура условного обозначения модификаций преобразователей:
Анемон ПД-01(Х1) Х2/Х3
где Х1 - индекс, характеризующий вид измеряемого давления. Данный индекс может принимать следующие значения:
- А - измерение атмосферного давления;
- Д - измерение давления среды в потоке.
Х 2 - индекс, характеризующий предел измерений давления среды в потоке. Индекс отсутствует для преобразователей, измеряющих атмосферное давление. Данный индекс может принимать следующие значения:
- 25 - диапазон измерений давления среды в потоке от -25 до +25 Па;
- 50 - диапазон измерений давления среды в потоке от -50 до +50 Па.
Хз - индекс, характеризующий исполнение корпусов преобразователей. Данный индекс может принимать следующие значения:
- IP40 - корпус стандартного исполнения;
- IP65 - корпус защищенного исполнения.
Заводской номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.

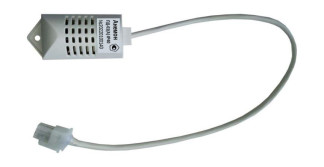

Общий вид преобразователей с указанием места нанесения знака утверждения типа, а также места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на преобразователи в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) преобразователей не предусмотрено.
а) Анемон ПД-01(А) IP40
б) Анемон ПД-01(А) IP65
Место нанесения знака утверждения типа
в) Ан
* g о о ё ё
НС
1?-а
Место нанесения заводского номера
г) Анемон ПД-01(Д) X2/IP65
Рисунок 1 - Общий вид преобразователей с указанием места нанесения знака утверждения типа, а также места нанесения заводского номера
Программное обеспечение (далее также - ПО) преобразователей состоит из встроенного ПО.
Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Встроенное ПО является метрологически значимым.
Метрологические характеристики преобразователей нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО преобразователей приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | — |
| Номер версии (идентификационный номер ПО) | 1.0 |
| Цифровой идентификатор ПО | — |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений атмосферного давления, кПа | от 30 до 110 |
| Пределы допускаемой абсолютной погрешности измерений атмосферного давления, кПа | ±0,5 |
| Диапазон измерений давления среды в потоке, Па - для модификации Анемон ПД-01(Д) 25/Хз - для модификации Анемон ПД-01(Д) 50/Хз | от -25 до +25 от -50 до +50 |
| Наименование характеристики | Значение |
| Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений давления среды в потоке, %: - для модификации Анемон ПД-01(Д) 25/Хз - для модификации Анемон ПД-01(Д) 50/Хз | ±5,0 ±3,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон напряжений питания постоянного тока, В | от 2 до 5 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 100x70x50 |
| Масса, кг, не более | 0,2 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С | от -20 до +60 |
| Средняя наработка на отказ, ч | 50 000 |
наносится на титульный лист паспорта типографским способом и на маркировочную наклейку любым технологическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь давления Анемон ПД-01 | 1 шт. | |
| Паспорт | 1 экз. | |
| Считыватель показаний1) | 1 шт. | |
| Устройство, создающее воздушный поток1) | 1 шт. | |
| 1) поставляется по заказу. | ||
приведены в разделе 2 «Методы измерений» паспорта.
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10’1 - 1-107 Па»;
ТУ 265152-19-03292693-2021 «Преобразователи давления Анемон ПД-01.
Технические условия».
