Трансформаторы тока TPU 40.23, 91268-24

Трансформаторы тока TPU 40.23 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	91268-24
Наименование СИ	Трансформаторы тока
Обозначение типа СИ	TPU 40.23
Изготовитель	"ABB s.r.o.", Чехия
Год регистрации	2024
МПИ (интервал между поверками)	4 года
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Трансформаторы тока однофазные, по принципу конструкции - опорные, с литой изоляцией. Трансформаторы тока установлены в комплектные распределительные устройства (КРУ).

Трансформаторы тока содержат магнитопроводы, первичную и вторичные обмотки, залитые эпоксидным компаундом, который обеспечивает основную изоляцию и формирует корпус трансформатора. Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок с двумя отверстиями для болтов. Вторичные обмотки выведены в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную у основания трансформатора на узкой боковой стенке. Крышка, закрывающая зажимы, пломбируется для исключения несанкционированного доступа. На корпусе размещена табличка с указанием заводских номеров и технических данных.

Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

К трансформаторам тока данного типа относятся трансформаторы тока модификации TPU 40.23 зав. № 1VLT5106024478, 1VLT5106024532, 1VLT5106024480, 1VLT5106024526,

1VLT5106024519, 1VLT5106024504, 1VLT5106024518, 1VLT5106024537, 1VLT5106024502,

1VLT5106024493, 1VLT5106024494, 1VLT5106024491, 1VLT5106024534, 1VLT5106024528,

1VLT5106024495, 1VLT5106024513, 1VLT5106024538, 1VLT5106024509, 1VLT5106024551,

1VLT5106024553, 1VLT5106024550, 1VLT5106024523, 1VLT5106024487, 1VLT5106024512,

1VLT5106024514, 1VLT5106024525, 1VLT5106024536, 1VLT5106024498, 1VLT5106024489,

1VLT5106024496, 1VLT5106024527, 1VLT5106024524, 1VLT5106024520, 1VLT5106024505,

1VLT5106024529, 1VLT5106024492, 1VLT5106024541, 1VLT5106024548, 1VLT5106024552,

1VLT5106024481, 1VLT5106024535, 1VLT5106024497, 1VLT5106024483, 1VLT5106024500,

1VLT5106024521, 1VLT5106024588, 1VLT5106024591, 1VLT5106024587, 1VLT5106024589,

1VLT5106024590, 1VLT5106024592, 1VLT5106024503, 1VLT5106024490, 1VLT5106024510,

1VLT5106024501, 1VLT5106024479, 1VLT5106024508, 1VLT5106024488, 1VLT5106024533,

1VLT5106024530, 1VLT5106024485, 1VLT5106024522, 1VLT5106024499, 1VLT5106024506,

1VLT5106024511, 1VLT5106024516, 1VLT5106024507, 1VLT5106024486, 1VLT5106024484, 1VLT5106024531, 1VLT5106024477, 1VLT5106024515, 1VLT5106024517, 1VLT5106024482, 1VLT5106024476.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке типографским методом в виде цифро-буквенного обозначения.

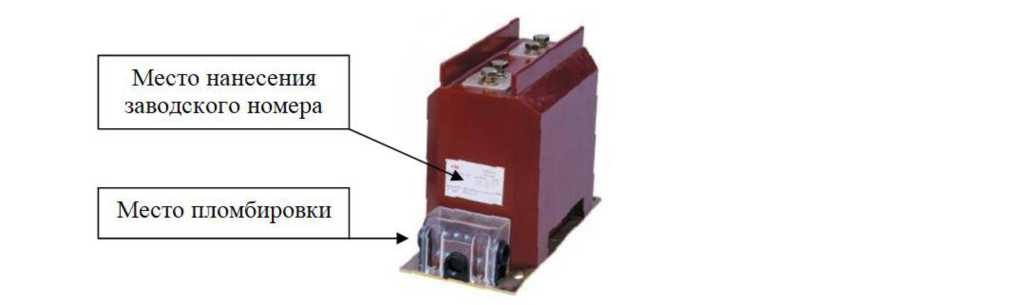

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.

места нанесения заводского номера

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки,

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Заводской номер	1VLT5106024551, 1VLT5106024553, 1VLT5106024550, 1VLT5106024541, 1VLT5106024548, 1VLT5106024552
Номинальное напряжение, кВ	10
Номинальный первичный ток 11ном, А	200
Номинальный вторичный ток Ьном, А	5
Номинальная частота Гном, Гц	50
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета	0,5S; 0,5
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А	5; 10

Продолжение таблицы 1

Наименование характеристики	Значение
Заводской номер	1VLT5106024588, 1VLT5106024591, 1VLT5106024587, 1VLT5106024589, 1VLT5106024590, 1VLT5106024592
Номинальное напряжение, кВ	10
Номинальный первичный ток 11ном, А	600
Номинальный вторичный ток Ьном, А	5
Номинальная частота Гном, Гц	50
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета	0,5S; 0,5
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А	5; 10

Продолжение таблицы 1

Наименование характеристики	Значение
Заводской номер	1VLT5106024478, 1VLT5106024532, 1VLT5106024480, 1VLT5106024526, 1VLT5106024519, 1VLT5106024504, 1VLT5106024518, 1VLT5106024537, 1VLT5106024502, 1VLT5106024493, 1VLT5106024494, 1VLT5106024491, 1VLT5106024534, 1VLT5106024528, 1VLT5106024495, 1VLT5106024513, 1VLT5106024538, 1VLT5106024509, 1VLT5106024523, 1VLT5106024487, 1VLT5106024512, 1VLT5106024514, 1VLT5106024525, 1VLT5106024536, 1VLT5106024498, 1VLT5106024489, 1VLT5106024496, 1VLT5106024527, 1VLT5106024524, 1VLT5106024520, 1VLT5106024505, 1VLT5106024529, 1VLT5106024492, 1VLT5106024481, 1VLT5106024535, 1VLT5106024497, 1VLT5106024483, 1VLT5106024500, 1VLT5106024521, 1VLT5106024503, 1VLT5106024490, 1VLT5106024510, 1VLT5106024501, 1VLT5106024479, 1VLT5106024508, 1VLT5106024488, 1VLT5106024533, 1VLT5106024530, 1VLT5106024485, 1VLT5106024522, 1VLT5106024499, 1VLT5106024506, 1VLT5106024511, 1VLT5106024516, 1VLT5106024507, 1VLT5106024486, 1VLT5106024484, 1VLT5106024531, 1VLT5106024477, 1VLT5106024515, 1VLT5106024517, 1VLT5106024482, 1VLT5106024476
Номинальное напряжение, кВ	10
Номинальный первичный ток Iihom, А	400
Номинальный вторичный ток Ьном, А	5
Номинальная частота Гном, Гц	50
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета	0,5S; 0,5
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А	5; 10

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

от -5 до +40

Знак утверждения типа

наносится на титульный лист паспорта трансформатора тока типографским способом.

Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.

Комплектность

аблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Трансформатор тока	TPU 40.23	1 шт.
Паспорт	TPU 40.23	1 экз.

Сведения о методах измерений

приведены в разделе «Общие сведения» паспорта трансформатора тока.

Нормативные документы

Приказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
