| Номер в госреестре | 91291-24 |
| Наименование СИ | Угломеры с нониусом |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Guilin Measuring & Cutting Tool Co. Ltd., КНР |
| Год регистрации | 2024 |
| Срок свидетельства | 09.02.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Угломеры с нониусом (далее - угломеры) предназначены для измерений внутренних и наружных углов контактным методом.
Принцип действия угломеров основан на совмещении линейки и основания с измеряемыми поверхностями и непосредственном отсчете показаний размера измеряемого плоского угла по шкале основания и нониусу.
Угломеры выпускаются в модификациях указанных в таблице 1 и отличаются диапазонами измерений наружных и внутренних углов, значением отсчета по нониусу.
Таблица 1- Модификации угломеров
| Модификации угломера | Значение отсчета по нониусу, ... ‘ | Предел измерений, ..° | Номер рисунка | |
| Наружных углов | Внутренних углов | |||
| 1 | 2 и 5 | от 0 до 180 | 1 | |
| 2 | 2 | от 0 до 360 | от 0 до 180 | 2 |
| 3 | 5 и 10 | от 0 до 360 | 3 | |
| 4 | 10 | от 0 до 180 | 4 | |
Пример условного обозначения угломера модификации 1 со значением отсчета по нониусу 2‘:
Угломер модификации 1-2
Угломеры модификации 1 выполнены в виде полудиска, нанесена угловая шкала через 1° от 0° до 120°, каждое десятое деление оцифровано до 90°. Остальные деления предназначены для отсчета с помощью нониуса долей градуса. На оси основания укреплена деталь, одна часть которой представляет собой сектор с укрепленным на нем нониусом, другая выполнена в виде линейки, измерительной поверхностью которой пользуются при измерении углов свыше 90° и до 180°. На линейку помещается угольник, с помощью которого измеряются углы от 0° до 90°. На основании жестко укреплена вторая неподвижная линейка. Измерительная поверхность этой линейки является стороной угла, с которым сравнивается измеряемого изделия. Угломеры оснащены микрометрической подачей. Для фиксации размера угломеры имеют стопорный винт.
Угломеры модификации 2 смонтированы на основании, жестко скрепленным с линейкой. По дуге основания перемещается сектор, несущий нониус. К сектору, посредством зажима может быть прикреплен угольник или линейка, имеющие возможность перемещаться по грани сектора и фиксироваться в требуемом положении стопорным винтом. Линейка при помощи зажима может прикрепляться и к короткой стороне угольника. Точная установка при измерении углов обеспечивается микрометрической подачей, путем вращения гайки с накаткой, расположенной с тыльной стороны угломеров. Для фиксации размера угломеры имеют стопорный винт.
Угломеры модификации 3 смонтированы на круговом основании, жестко скрепленным с круговой шкалой-лимбом. По дуге основания с помощью рычажка с зубчатой передачей вращается крышка, несущая нониус и стеклянную линзу, позволяющую точнее снять отсчет показания прибора. Крышка крепится к основанию с помощью винта, который позволяет закрепить одну из двух прилагаемых линеек с пазами, в которые входит шпонка. К основанию угломера с помощью двух винтов прикреплена пластина с выдержанным зазором между пластинами. В зазор между этими двумя винтами с помощью микровинта присоединяется одна (жестко фиксируемая) из двух измерительных баз угломера, выполненная в виде небольшой линейки со скосом. Для угломера модификации 3-5 предусмотрена точная установка с помощью микрометрической подачи. Для фиксации размера угломеры имеют стопорный винт.
Угломеры модификации 4 состоят из основания, которое представляет собой полудиск со шкалой углов. На оси основания установлена линейка с нониусом, которая закрепляется в требуемом положении стопорной гайкой.
Детали угломеров, имеющие измерительные поверхности или шкалы, изготовлены из инструментальной, нержавеющей или легированной конструкционной сталей. Наружные поверхности деталей угломеров, за исключением измерительных поверхностей и деталей, изготовленных из нержавеющей стали, хромированы. Шкалы угломеров, изготовленных из нержавеющей стали, могут иметь матовое покрытие.
Угломеры выпускаются под товарным знаком «Точинтех»: 1йЗ.
Заводской номер в виде цифрового обозначения, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится на основание угломеров методом лазерной гравировки. Заводской номер содержит условное обозначение года выпуска.
Общий вид угломеров с указанием мест нанесения заводского номера и знака утверждения типа приведен на рисунках 1 — 4. Допускаются незначительные изменения конструкции угломеров, не влияющие на метрологические характеристики. Допускается нанесение знака утверждения типа и заводского номера на любой другой свободный от шкалы участок основания.
Нанесение знака поверки на угломеры не предусмотрено.
Место нанесения заводского номера
Место нанесения знака утверждения типа

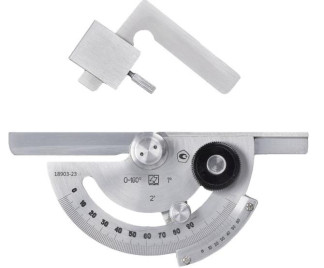

Рисунок 1- Общий вид угломеров модификации 1
с указанием мест нанесения заводского номера и знака утверждения типа
Место нанесения знака утверждения типа
Место нанесения заводского номера

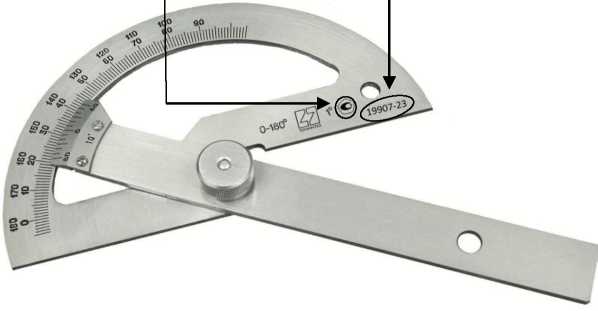

Рисунок 2 - Общий вид угломеров модификации 2
с указанием мест нанесения заводского номера и знака утверждения типа
Место нанесения знака утверждения типа
Место нанесения заводского номера

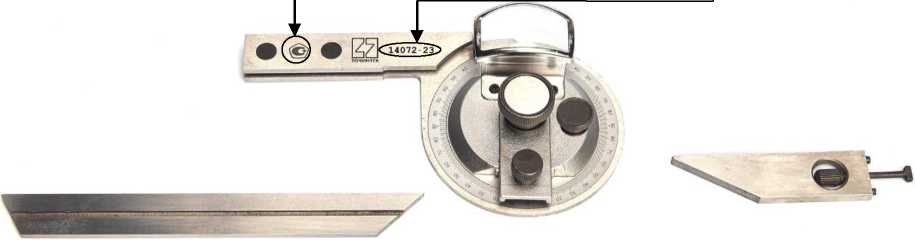

Р и с у н о к 3 - Общий вид угломеров модификации 3
с указанием мест нанесения заводского номера и знака утверждения типа
Место нанесения знака утверждения типа
Место нанесения заводского номера
Р и с у н о к 4 - Общий вид угломеров модификации 4
с указанием мест нанесения заводского номера и знака утверждения типа
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значения для модификации | |||||
| 1 | 2 | 3 | 4 | |||
| Диапазон измерений наружных углов, ...° | от 0 до 180 | от 0 до 360 | от 0 до 180 | |||
| Диапазон измерений внутренних углов, ...° | _ | от 40 до 180 | _ | |||
| Значение отсчета по нониусу, ...′ | 2 | 5 | 2 | 5 | 10 | |
| Цена деления шкалы основания, ...° | 1 или 2 | |||||
| Пределы допускаемой абсолютной погрешности измерений наружных и внутренних углов как при незатянутом, так и при затянутом стопоре, ...′ | ± 2 | ± 5 | ± 2 | ± 5 | ± 10 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение для модификации | |||
| 1 | 2 | 3 | 4 | |
| Длина линеек, мм | _ | 200,300* | _ | |
| Допуски плоскостности и прямолинейности измерительных поверхностей**, мкм: - длиной до 100 мм включ. - длиной св. 100 до 150 мм включ. - длиной св. 150 до 200 мм включ. - длиной св. 200 | 3 4 5 6 | |||
| Допуск параллельности измерительных поверхностей линейки угломеров модификации 3 и нониуса угломера модификации 4, мкм: - 150 мм - 200 мм - 300 и 315 мм | _ _ _ | 8 10 12 | ||
| Расстояния от верхней кромки нониуса до поверхности шкалы основания, мм, не более | 0,22 | 0,03 | 0,22 | |
| Твердость измерительных поверхностей деталей угломеров, HRC, не менее: - угломеров, изготовленных из инструментальной или легированной конструкционной стали - угломеров, изготовленных из нержавеющей стали | 57 51 | |||
| Параметр шероховатости измерительных поверхностей Rа по ГОСТ 2789-73, мкм, не более | 0,2 | |||
Продолжение таблицы 3
| Наименование характеристики | Значения для модификации | |||
| 1 | 2 | 3 | 4 | |
| Длина видимой части коротких штрихов шкалы основания и нониуса, мм, не менее | 2 | |||
| Значение перекрытия нониусом шкалы основания, мм, не менее | 0,5 | _ | 0,5 | |
| Расстояние между штрихами шкал, мм, не менее | 0,8 | 0,45 | 1 | |
| Ширина штрихов, мм | от 0,08 до 0,20 | |||
| Разница отдельных штрихов по ширине для одной шкалы, мм, не более | 0,03 | 0,05 | ||
| Габаритные размеры, мм, не более - высота - длина - ширина | 20 140 125 | 25 150 155 | 25 315 75 | 20 196 87 |
| Масса, кг, не более | 0,3 | 0,345 | 0,435 | 0,25 |
| Полный средний срок службы, лет, не менее | 8 | |||
| Установленный полный срок службы, лет, не менее | 5 | |||
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от + 15 до + 25 80 | |||
* Допускается применение линеек длиной 150 и 315 мм
** Требования плоскостности и прямолинейности не распространяются:
- на зону в 1 мм от краев, ограничивающих длину измерительных поверхностей до 150 мм включ.;
- на зону в 1,5 мм для измерительных поверхностей свыше 150 мм
- на зону 0,2 мм вдоль краев измерительных поверхностей.
наносится на основание угломеров методом лазерной гравировки и на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение модификации | Количество | |||||
| 1 | 2 | 3 | 4 | ||||
| Угломер с нониусом | 1-2 | 1,5 | 2-2 | 3-5 | 3-10 | 4-10 | 1 шт. |
| Футляр | _ | _ | _ | _ | _ | _ | 1 шт. |
| Паспорт | УН.00.001 ПС | УН.00.002 ПС | УН.00.003 ПС | УН.00.004 ПС | 1 экз. | ||
приведены в разделе 6 «Порядок работы» паспорта.
Приказ Федерального агентства по техническому регулированию и метрологии от 28 ноября 2018 г. № 2482 «Об утверждении государственной поверочной схемы для средств измерений плоского угла» (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 29 апреля 2019 г. № 1018)$
Стандарт предприятия Guilin Measuring & Cutting Tool Co. Ltd.
| Зарегистрировано поверок | 2 |
| Поверителей | 2 |
| Актуальность данных | 07.11.2024 |
