| Номер в госреестре | 91292-24 |
| Наименование СИ | Сигнализаторы загазованности |
| Обозначение типа СИ | Кенарь GD30 |
| Изготовитель | Общество с ограниченной ответственностью "Премьер Групп" (ООО "Премьер Групп"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 09.02.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Сигнализаторы загазованности Кенарь GD30 (далее - сигнализаторы) предназначены для непрерывного автоматического контроля содержания метана (CH4), пропана (C3H8) и оксида углерода (CO) в воздухе жилых домов, в том числе многоквартирных и многоэтажных, бытовых, административных, коммунально-бытовых и общественных помещениях, котельных и выдаче сигнализации о превышении установленных пороговых значений.
Принцип действия сигнализаторов по каналу контроля содержания метана (CH4) или пропана (C3H8) - полупроводниковый, по каналу контроля содержания оксида углерода (CO) -электрохимический, основанные на регистрации изменения электрохимических характеристик сенсора в зависимости от содержания контролируемого компонента в окружающем воздухе. Выходной сигнал подается на усилитель тока и далее на компаратор, где сравнивается с опорным сигналом, соответствующим порогу срабатывания. При повышении уровня выходного сигнала уровня опорного сигнала компаратор выдает сигнал на срабатывание сигнализации.
Конструктивно сигнализаторы выполнены в пластмассовом корпусе, внутри которого расположены электронный блок, состоящий из блока питания, схемы управления, контроля и индикации, одного или двух (в зависимости от модели) сенсоров и блока сигнализации.
Сигнализаторы выпускаются в моделях: GD30-C, GD30-N, GD30-L, GD30-CN, отличающихся контролируемым веществом и метрологическими характеристиками.
- GD30-C - сигнализатор контроля содержания оксида углерода (CO);
- GD30-N - сигнализатор контроля содержания метана (CH4);
- GD30-L - сигнализатор контроля содержания пропана (C3H8);
- GD30-CN - сигнализатор контроля содержания оксида углерода (CO) и метана (CH4).
Серийный номер наносится на маркировочную наклейку типографским методом в виде цифрового кода.

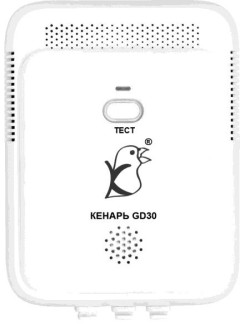

Общий вид сигнализаторов с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) -пломба с нанесением знака поверки.
Пломба с нанесением знака поверки

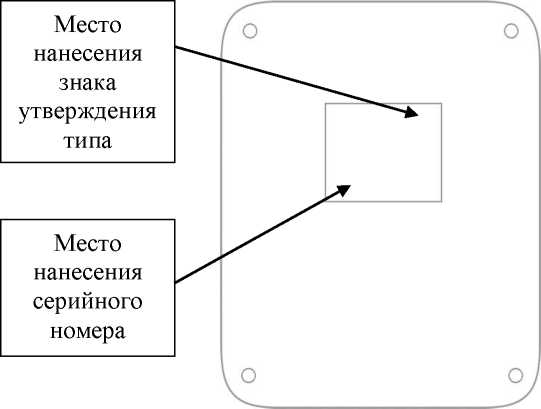

Рисунок 1 - Общий вид сигнализаторов с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения серийного номера
Программное обеспечение (далее - ПО) сигнализаторов является встроенным. ПО разработано изготовителем для решения задачи выдачи сигнализации о достижении установленных порогов срабатывания сигнализации.
ПО сигнализаторов идентифицируется посредством указания версии микропрограммы контроллера в руководстве по эксплуатации и паспорте сигнализатора.
Конструкция приборов исключает возможность несанкционированного влияния на ПО и измерительную информацию, реализованную изготовителем на этапе производства сигнализаторов путем установки системы защиты микроконтроллера от чтения и записи.
ПО является метрологически значимым.
Метрологические характеристики сигнализаторов нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО сигнализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | ПГ |
| Номер версии (идентификационный номер ПО) | 2.0 |
| Цифровой идентификатор ПО | — |
Таблица 2 - Метрологические характеристики
| Модель | Определяемый компонент | Пороги срабатывания сигнализации | Пределы допускаемой абсолютной погрешности срабатывания сигнализации |
| GD30-C | оксид углерода (CO) | 100 мг/м3 | ±25 мг/м3 |
| GD30-N | метан (CH4) | 10 % НКПР* | ±5 % НКПР* |
| GD30-L | пропан (C3H8) | 10 % НКПР* | ±5 % НКПР* |
| GD30-CN | оксид углерода (CO) | 100 мг/м3 | ±25 мг/м3 |
| метан (CH4) | 10 % НКПР* | ±5 % НКПР* |
- НКПР - нижний концентрационный предел распространения пламени, значения НКПР указаны в соответствии с ГОСТ 31610.20-1-2020
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время срабатывания сигнализации, с, не более: - по каналам контроля содержания метана (CH4), пропана (C3H8) - по каналу контроля содержания оксида углерода (СО) | 15 60 |
| Время выдачи сигнала для срабатывания клапана, с, не более | 15 |
| Время прогрева сигнализатора, с, не более | 180 |
| Параметры электрического питания: - от сети переменного тока с частотой (50±1) Гц, В | 220±23 |
| Потребляемая мощность, Вт, не более | 3,0 |
| Габаритные размеры корпуса сигнализаторов (длинахширинахвысота), мм, не более | 110х85х33 |
| Масса, кг, не более | 0,2 |
| Рабочие условия измерений: - температура окружающей среды, оС - относительная влажность при температуре окружающей среды +25 оС, % | от -10 до +50 от 20 до 95 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 100000 |
наносится на титульный лист паспорта, руководства по эксплуатации типографским способом и на маркировочную наклейку на корпус сигнализатора любым технологическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Сигнализатор загазованности | Кенарь GD30* | 1 шт. |
| Пластина крепежная | 1 шт. | |
| Крепежный комплект | 1 шт. | |
| Руководство по эксплуатации | РЭ 26.51.53-005-47405187-2022 | 1 экз. |
| Паспорт | ПС 26.51.53-005-47405187-2022 | 1 экз. |
| * - Модель в соответствии с заказом | ||
приведены в разделе 1 «Назначение и область применения» и в разделе 4 «Устройство и работа» руководства по эксплуатации РЭ 26.51.53-005-47405187-2022.
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ТУ 26.51.53-005-47405187-2022 «Сигнализаторы загазованности Кенарь GD30. Технические условия».
