| Номер в госреестре | 91296-24 |
| Наименование СИ | Газосигнализаторы индивидуальные |
| Обозначение типа СИ | ГСИ |
| Изготовитель | Акционерное общество "Государственный научно-исследовательский химико-аналитический институт" (АО "ГосНИИхиманалит"), г. Санкт-Петербург |
| Год регистрации | 2024 |
| Срок свидетельства | 09.02.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Газосигнализаторы индивидуальные ГСИ (в дальнейшем - газосигнализаторы) предназначены для измерений массовой концентрации оксида углерода, сероводорода и объемной доли кислорода, а также для оповещения операторов, работающих без средств индивидуальной защиты (СИЗ), о превышении предельно допустимых концентраций (ПДК) паров вредных веществ (оксида углерода, сероводорода) и дефиците кислорода в воздухе рабочей зоны, в том числе на взрывоопасных объектах.
Принцип действия газосигнализатора основан на электрохимическом методе измерения, который обладает селективностью и с его помощью возможно определение массовой концентрации оксида углерода, сероводорода и объемной доли кислорода на фоне других веществ.
Корпус газосигнализатора выполнен в виде металлической оболочки цилиндрической формы. В корпусе газосигнализатора расположены: электрохимический сенсор, воздуховод, вентилятор, плата индикации, плата обработки и управления, плата заряда и преобразования питания, блок аккумулятора. На верхней крышке газосигнализатора расположены: фильтр входной, фланец входной для забора воздуха, двухцветные оптические светодиоды «ДАТЧИК» - сигнализирует о превышении предельно допустимых концентраций паров вредных веществ или дефиците кислорода в воздухе рабочей зоны, «ОТКАЗ» - контроль работоспособности газосигнализатора. На нижней крышке газосигнализатора расположены: кнопка включения газосигнализатора, резиновая заглушка, закрывающая разъем для подключения газосигнализатора к устройству зарядному и персональному компьютеру, излучатель звука, сигнализирующий о превышении предельно допустимых концентраций паров вредных веществ или дефиците кислорода в воздухе рабочей зоны, заводская этикетка-пломба ОТК. Газосигнализатор снабжён ремнём и клипсой для крепления на рабочей одежде
Сведения о модификациях (исполнениях) газосигнализаторов:
- Газосигнализатор индивидуальный ГСИ-О2 (ДКТЦ.413441.108),
- Газосигнализатор индивидуальный ГСИ-СО(ДКТЦ.413441.108-01),
- Газосигнализатор индивидуальный ГСИ-ИгБ (ДКТЦ.413441.108-02).

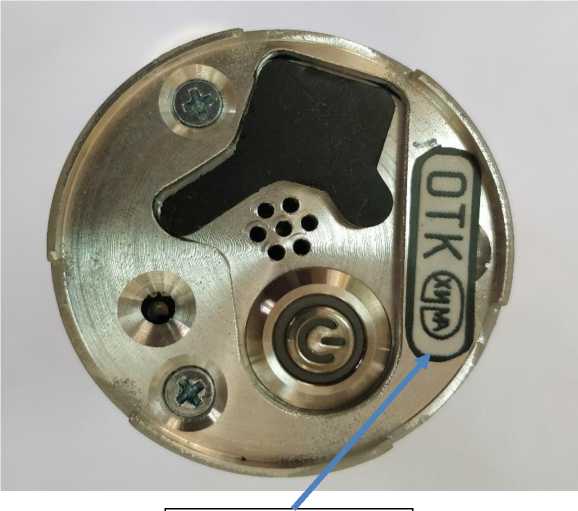

Для защиты от несанкционированного вскрытия газосигнализатор опломбирован пломбами ОТК. Схема пломбировки представлена на рисунке 1
место пломбировки
Рисунок 1 - Схема пломбировки от несанкционированного доступа
Гаэосигнализатор индивидуальный гси-со
!Г ДКТЦ.413441.108ТУ
*00008 09.2023 bibllBT6Gb IP33 RU С-Яи.АЖ58.В.04154/23
!рсдуцреждснис
!■ батарею в опасной зоне
1 X Газосигнализатор ,’LfSj индивидуальный tcm-h2s
iWwr ДКГ Ц413441 10ЯТУ
»00006 09.2023
IExibMBT6 IP33
CRU C-RU.HA65.B.OO227/23
ЬАТАРЕИ ПРОИЗВОДИТЬ □ОПАСНОЙ ЗОНЕ

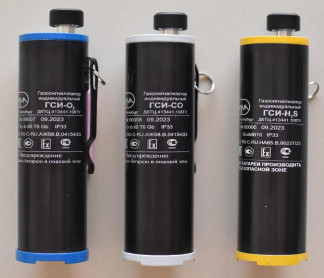

Рисунок 2 - Общий вид газосигнализаторов

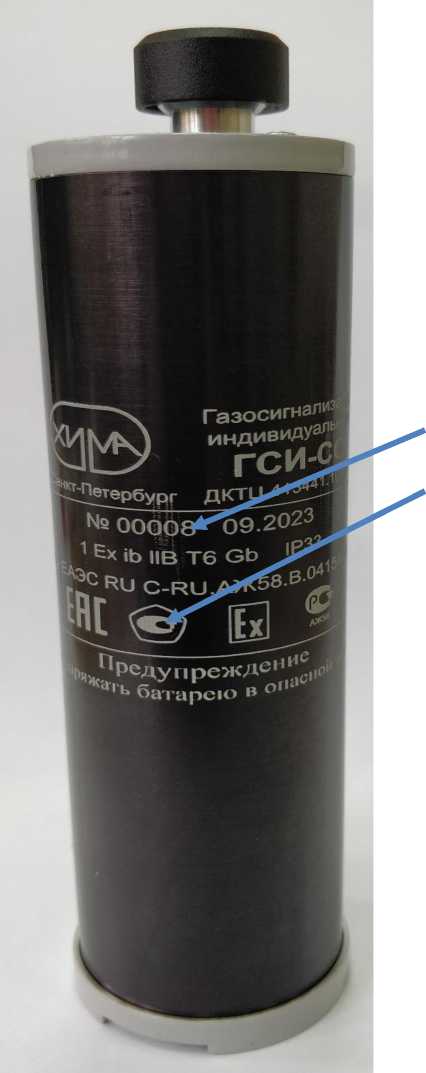

Нанесение знака поверки на газосигнализаторы не предусмотрено. Заводской номер в цифровом формате наносится лазерным маркером. Место нанесения заводского номера и знака утверждения типа представлено на рисунке 3.
Заводской номер
Рисунок 3 - Схема расположения заводского номера и знака утверждения типа
Газосигнализаторы имеют встроенное программное обеспечение (далее - ПО).
Встроенное ПО разработано для решения задач обработки, представления и отображения данных на персональном компьютере.
Вывод результатов измерений из памяти газосигнализатора и сохранение их в файл производится с помощью сервисной программы «ЖУРНАЛ ГСИ» при подключении газосигнализатора к персональному компьютеру (ПК) с помощью устройства связи с ПК (УСО). УСО обеспечивает согласование протокола интерфейса RS-232 (UART) прибора с протоколом USB ПК.
ПО структурно подразделяется на следующие части:
-измерительную часть;
-управляющую часть.
Идентификационные данные встроенного программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
| Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| ГСИ | V23.6 | 50343(С4А7) | Аппаратный CRC16 |
| Примечания: 1 Номер версии ПО должен быть не ниже указанного в таблице. 2 Значения контрольных сумм указаны только для файлов версий, указанных в таблице. | |||
Влияние встроенного программного обеспечения газосигнализаторов учтено при нормировании метрологических характеристик.
Уровень защиты ПО и измерительной информации от непреднамеренных и преднамеренных изменений по Р 50.2.077-2014 соответствует уровню «Высокий».
Метрологически значимые части ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Метрологические и технические характеристики газосигнализаторов приведены в таблицах 2, 3, 4, 5
Таблица 2 - Метрологические характеристики газосигнализаторов индивидуальных ГСИ-СО и ГСИ- H2S
| Сокращённое наименование газосигнализатора | Наименование установленного сенсора и определяемого им вещества | Номер РПОХБВ* | Пороги срабатывания сигнализации, мг/м3 | Предельно допустимые концентрации, мг/м3 ** | |
| 1 | 2 | ||||
| ГСИ-СО | ЭХС-CO - Оксид углерода | АТ-000672 | 20,0 | 40,0 | 20,0 |
| ГСИ-lbS | ЭХС-^S - Сероводород | АТ-000626 | 3,0 | 10,0 | 3,0 |
| Примечания: *Федеральный регистр потенциально опасных химических и биологических веществ. **Предельно допустимые концентрации оксида углерода, сероводорода в соответствии с ГОСТ 12.1.005-88 «ССБТ. Общие санитарно-гигиенические требования к воздуху рабочей зоны». | |||||
Таблица 3 - Метрологические характеристики газосигнализатора индивидуального ГСИ-О2
| Сокращённое наименование газосигнализатора | Наименование установленного сенсора и определяемого им вещества | Номер РПОХБВ | Пороги срабатывания сигнализации, объемная доля, % | |
| 1 | 2 | |||
| ГСИ-О2 | ЭХС-О2 - Кислород | АТ-000341 | 20,0 | 18,5 |
Таблица 4 - Метрологические характеристики газосигнализаторов
| Наименование характеристики | Значение |
| Пределы допускаемой основной относительной погрешности срабатывания сигнализации 5, %: - ГСИ-О2 (ДКТЦ.413441.108) | ± 3 |
| - ГСИ-СО (ДКТЦ.413441.108-01) | ± 20 |
| - ГСИ-lbS (ДКТЦ.413441.108-02) | ± 20 |
| Пределы допускаемой дополнительной погрешности срабатывания сигнализации за 10 ч непрерывной работы, в долях от 5 | ±0,5 |
| Время срабатывания сигнализации, с, не более: - ГСИ-О2 (ДКТЦ.413441.108) | 20 |
| - ГСИ-СО (ДКТЦ.413441.108-01) | 60 |
| - ГСИ-Н2.3 (ДКТЦ.413441.108-02) | 60 |
| Пределы допускаемой дополнительной погрешности срабатывания сигнализации от изменения температуры и относительной влажности окружающей среды, в долях от 5: - для температуры (на каждые 10°С) | ±0,5 |
| - для относительной влажности | ±0,5 |
| Наименование характеристики | Значение |
| Время выдерживания перегрузки, вызванной концентрацией определяемого вещества, превышающей в 1,6 раза второй порог срабатывания сигнализации, мин, не менее | 1 |
| Время восстановления показаний после снятия перегрузки, мин, не более | 5 |
| Время выхода на рабочий режим, с, не более | 60 |
Таблица 5 - Технические характеристики газосигнализаторов
| Наименование характеристики | Значение |
| Масса, кг, не более: - газосигнализатора в контейнере (кейсе) - газосигнализатора | 1,50 0,23 |
| Условия транспортирования и хранения: - температура окружающей среды, °С - относительная влажность при температуре +35 °С, %, не более - пониженное атмосферное давление, Па (мм рт. ст.), не ниже | от - 50 до + 50 98 1,2 • 104 (90) |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающей среды при температуре +20 °С, %; - атмосферное давление, кПа (мм рт. ст.) | от - 20 до + 40 от 30 до 80 от 84 до 107 (от 630 до 800) |
| Параметры анализируемой пробы: - диапазон температуры, °С - расход газовой пробы, дм3/мин | от - 20 до + 40 от 0,1 до 0,3 |
| Время непрерывной работы при температуре окружающей среды +20 °С, ч, не менее | 10 |
| Газосигнализатор в транспортной таре устойчив к воздействию одиночных ударов с параметрами: - ускорение, м/с2 - длительность ударного импульса, мс | 50 от 0,5 до 30 |
| Непрерывное время записи результатов измерений в журнал: - запись с интервалом каждые 10 с, ч, не менее | 22 |
| Степень защиты от доступа к опасным частям, попадания внешних твёрдых предметов и воды обеспечиваемая корпусом газосигнализатора | IP33* |
| Количество элементов питания, шт. | 1 |
| Габаритные размеры газосигнализатора (длина х ширина х высота), мм, не более | 144,0x42,0x46,8 |
| Габаритные размеры контейнера (кейса) (длина х ширина х высота), мм, не более | 371,0x400,0x66,0 |
| Типоразмер элементов питания | Li-ICR900-14500 |
| Искробезопасные параметры: - входное напряжение Ui, В, не более - входной ток Ii, А, не более - входная мощность Pi, Вт, не более - внутренняя ёмкость Ci, мкФ, не более - внутренняя индуктивность Li, мкГ н, не более | 4,20 0,10 0,42 160,00 250,00 |
| Маркировка взрывозащиты | 1 Ex ib IIB T6 Gb |
| Срок службы изделия, лет, не менее | 10** |
| Наименование характеристики | Значение |
| * Степень защиты по ГОСТ 14254-2015 **При условии замены электрохимических сенсоров в срок не чаще, чем один раз в два года. | |
наносится методом штемпелевания на титульные листы Руководства по эксплуатации ДКТЦ.413441.108РЭ, Формуляра ДКТЦ.413441.108ФО и на боковую сторону корпуса газосигнализатора лазерным маркером.
Таблица 6 - Комплектность газосигнализатора
| Наименование | Обозначение | Количество |
| Газосигнализатор индивидуальный ГСИ-О2 Газосигнализатор индивидуальный ГСИ-СО2 Газосигнализатор индивидуальный ГСИ-HiS | ДКТЦ.413441.108 ДКТЦ.413441.108-01 ДКТЦ.413441.108-02 | 1 шт. |
| Устройство связи с ПК | ДКТЦ.426471.001 | 1 шт. |
| Устройство сетевое зарядное USB | - | 1 шт. |
| Устройство автомобильное зарядное USB | - | 1 шт. |
| Кабель интерфейсный USB 2.0 - mini-USB 2.0 | - | 1 шт. |
| Память USB Flash с ПО | - | 1 шт. |
| Ремень регулируемый на карабине | - | 1 шт. |
| Контейнер (кейс) | - | 1 шт. |
| Ведомость эксплуатационной документации | ДКТЦ.413441.108ВЭ | 1 экз. |
| Руководство по эксплуатации | ДКТЦ.413441.108РЭ | 1 экз. |
| Формуляр | ДКТЦ.413441.108ФО | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в части 2 «Использование по назначению» документа ДКТЦ.413441.108РЭ «Газосигнализаторы индивидуальные ГСИ. Руководство по эксплуатации».
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ДКТЦ.413441.108ТУ Газосигнализаторы индивидуальные ГСИ. Технические условия
