| Номер в госреестре | 91297-24 |
| Наименование СИ | Тестеры ультразвуковые |
| Обозначение типа СИ | UK14 |
| Изготовитель | Общество с ограниченной ответственностью "Акустические Контрольные Системы" (ООО "АКС"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 09.02.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Тестеры ультразвуковые UK14 (далее по тексту - UK14) предназначены для измерений скорости и времени распространения ультразвуковых волн в твердых материалах при поверхностном или сквозном прозвучивании без использования контактных жидкостей.
Принцип действия UK14 основан на измерении времени распространения продольных волн на заведомо известном расстоянии.
UK14 изготавливаются в модификациях UK1401 и UK1410.
Конструктивно UK14 выполнен в виде единого конструктивно и функционально законченного электронного блока, содержащего все электронные узлы и аккумулятор:
- UK1401 два встроенных в электронный блок преобразователя;
- UK1410 встроенный в электронный блок матричный приемный преобразователь и выносной матричный передающий преобразователь, подключаемый кабелем LEMO.
Заводской номер в цифровом формате наносится типографским способом в паспорт и методом лазерной гравировки на корпус UK1401, методом наклейки на корпус UK1410.
Нанесение знака поверки на UK14 не предусмотрено.

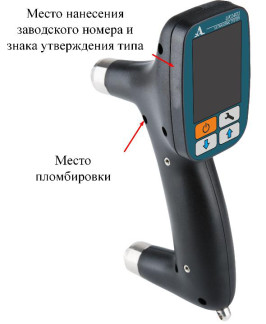

Общий вид средств измерений с указанием мест пломбировки, нанесения заводского номера, знака утверждения типа представлены на рисунках 1 и 2.
Место нанесения
заводского номера и знака утверждения типа
Место
пломоировки
Рисунок 1 - Общий вид тестеров модификации UK1401
Рисунок 2 - Общий вид тестеров модификации UK1410
UK14 имеют встроенное метрологически значимое программное обеспечение (далее -ПО).
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные ПО | Значение | |
| UK1401 | UK1410 | |
| Идентификационное наименование ПО | UK1401 | UK1410 |
| Номер версии (идентификационный номер) ПО | не ниже 3.10 | |
Метрологические и основные технические характеристики тестеров представлены в таблицах 2 и 3 соответственно.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| UK1401 | UK1410 | |
| 1 | 2 | 3 |
| Диапазон измерений времени распространения ультразвуковых волн, мкс | от 24 до 120 | от 19 до 232 |
| Пределы допускаемой абсолютной погрешности измерений времени распространения ультразвуковых волн, мкс1 | ±(0,01-1 + 0,1) | ±(0,1-t + 0,1) |
| Диапазон измерений скорости распространения ультразвуковых волн, м/с | от 1250 до 6160 | |
| 1 | 2 | 3 |
| Пределы допускаемой абсолютной погрешности измерений скорости распространения ультразвуковых волн, м/с1 | ±(0,01-С + 10) | ±(0,1-С + 10) |
| Примечания '■' погрешность измерений нормирована для среднего значения пяти измерений; t - измеренное значение времени, мкс; С - измеренное значение скорости, м/с. | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| UK1401 | UK1410 | |
| Масса электронного блока, кг, не более | 0,50 | 0,47 |
| Габаритные размеры электронного блока, мм, не более | ||
| - длина | 245 | |
| - ширина | 145 | |
| - высота | 7 | 0 |
| Условия эксплуатации - температура окружающей среды, °С | от -30 до +55 | от -10 до +40 |
на титульный лист паспорта и руководства по эксплуатации тестеров типографским способом и на корпус тестеров UK1401 методом лазерной гравировки, тестеров UK1410 методом наклеивания.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество | |
| UK1401 | UK1410 | ||
| Электронный блок тестера ультразвукового UK1401 | _ | 1 шт. | _ |
| Электронный блок тестера ультразвукового UK1410 | _ | _ | 1 шт. |
| Антенная решетка M1001 0.05A0D25PL* | АПЯС.418231.106 | _ | 1 шт. |
| Кабель LEMO-LEMO одинарный 3 м* | _ | _ | 1 шт. |
| Адаптер питания 230 В (220) В - USB* | _ | 1 шт. | 1 шт. |
| Кабель USB А - Micro В* | _ | 1 шт. | 1 шт. |
| Образец калибровочный ультразвуковой UCB 01003 с сертификатом калибровки* | АПЯС.741131.001 | 1 шт. | _ |
| Образец калибровочный ультразвуковой UCB 01006 с сертификатом калибровки* | АПЯС.401749.002 | _ | 1 шт. |
| Жесткий кейс* | _ | 1 шт. | 1 шт. |
| Паспорт | АПЯС.412231.038 ПС | 1 экз. | 1 экз. |
| Руководство по эксплуатации | АПЯС.412231.038 РЭ | 1 экз. | 1 экз. |
| * Допускается изменение количества поставляемых единиц. | |||
приведены в разделе «Использование прибора» в АПЯС.412231.038 РЭ.
АПЯС.412231.038 ТУ Тестеры ультразвуковые UK14. Технические условия;
Государственная поверочная схема для средств измерений скоростей распространения и коэффициента затухания ультразвуковых волн в твердых средах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2842.
| Зарегистрировано поверок | 156 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
