Детекторы масс-спектрометрические для жидкостных хроматографов HELICON 5210, 91305-24

91305-24
Детекторы масс-спектрометрические для жидкостных хроматографов HELICON 5210 (далее - детекторы масс-спектрометрические) предназначены для измерений содержания компонентов, входящих в состав органических и неорганических смесей веществ различной природы в соответствии с аттестованными методиками (методами) измерений.
Карточка СИ
Номер в госреестре 91305-24
Наименование СИ Детекторы масс-спектрометрические для жидкостных хроматографов
Обозначение типа СИ HELICON 5210
Изготовитель Hangzhou EXPEC Technology Co., Ltd., Китай
Год регистрации 2024
Срок свидетельства 09.02.2029
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Детекторы масс-спектрометрические для жидкостных хроматографов HELICON 5210 (далее - детекторы масс-спектрометрические) предназначены для измерений содержания компонентов, входящих в состав органических и неорганических смесей веществ различной природы в соответствии с аттестованными методиками (методами) измерений.

Описание

Принцип действия детекторов масс-спектрометрических основан на ионизации компонентов пробы, поступающих из жидкостного хроматографа, и регистрации аналитического сигнала.

Детекторы масс-спектрометрические представляют собой настольный прибор, предназначенный для получения масс-спектров для качественного анализа или идентификации неизвестных соединений, а также для проведения количественного анализа, в том числе измерений содержания следовых количеств веществ в режимах мониторинг выбранных ионов (SIM), мониторинг множественных реакций (MRM), сканирование ион-продуктов (Product ion), сканирование ион-предшественников (Precursor ion) и сканирование нейтральных потерь (Neutral Loss).

Детекторы масс-спектрометрические состоят из трех-квадрупольного масс-спектрометра, включающего в себя ионный источник ионизации электроспреем (ESI) или химической ионизации при атмосферном давлении (APCI), турбомолекулярный насос для поддержания постоянного уровня вакуума, два квадрупольных масс-фильтра (MS1 и MS2), ячейку соударений и детектор.

Принцип работы детекторов масс-спектрометрических: после предварительного разделения компонентов исследуемых веществ посредством жидкостного хроматографа, целевые соединения, которые необходимо проанализировать, под действием источника ионов преобразуются в заряженные ионы. Заряженные ионы проходят через конус для отбора проб и электрод пропускания под действием потока газа и электрического поля, проходят через электрод пропускания под управлением высокочастотного напряжения, входят в квадруполь MS1, который отсеивает целевые ионы. Ионы, оставшиеся после отсеивания, поступают в реакционно-столкновительную ячейку, вступают в реакцию с реакционным газом, а затем преобразуются в ионные осколки. Ионные осколки поступают в квадруполь MS2, в котором выполняется их отсеивание. Субионы, оставшиеся после отсеивания, поступают в детектор и формируют итоговый сигнал обнаружения.

Детекторы масс-спектрометрические могут быть использованы как отдельно (ввод проб осуществляется с помощью шприцевого насоса), так и в составе жидкостных хроматографов (ВЭЖХ/УВЭЖХ), удовлетворяющих техническим требованиям, указанным в таблице 1.

Таблица 1 - Технические требования к жидкостным хроматографам

Наименование характеристики

Значение

Скорость потока двухканального насоса сверхвысокого давления, мл/мин

от 0 до 4

Максимальное давление двухканального насоса сверхвысокого давления, бар, не менее

1250

Общий вид детекторов масс-спектрометрических представлен на рисунке 1. Общий вид информационной таблички (шильдика) представлен на рисунке 2.

Заводской номер в буквенно-цифровом формате, состоящем из арабских цифр и букв латинского алфавита, наносится на металлическую пластинку (шильдик), расположенную на задней панели детектора масс-спектрометрического, способом гравировки.

Пломбирование детекторов масс-спектрометрических не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.

К данному типу средств измерений относятся детекторы масс-спектрометрические торговой марки «HELICON».

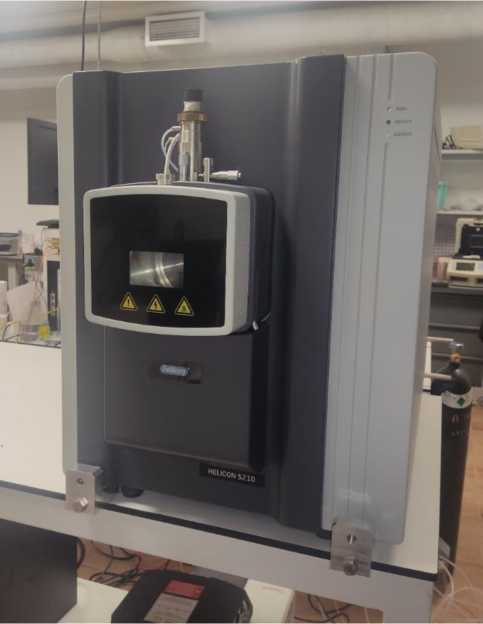

Рисунок 1 - Общий вид детекторов масс-спектрометрических для жидкостных хроматографов HELICON 5210

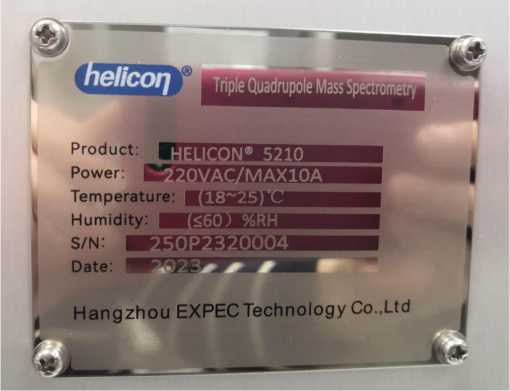

Рисунок 2 - Общий вид информационной таблички (шильдика)

Программное обеспечение

Детекторы   масс-спектрометрические   оснащены автономным программным

обеспечением Mass Expert.

Программное обеспечение Mass Expert осуществляет следующие функции:

- управление детектором масс-спектрометрическим;

- автоматическая настройка детектора масс-спектрометрического путем выполнения автотюнинга;

- создание методов анализа;

- получение данных работы прибора с помощью графиков в режиме реального времени;

- обработка данных качественного анализа, включающая отображение и обработку масс-спектра, а также поиск по библиотекам;

- обработка данных количественного анализа, включающая создание таблиц соединений, калибровочных кривых и расчета концентрации;

- последовательное получение данных и обработка серий анализов.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Влияние программного обеспечения детекторов масс-спектрометрических учтено при нормировании метрологических характеристик. Программное обеспечение детекторов масс-спектрометрических подразделяется на метрологически значимую и незначимые части.

Метрологически значимой частью является программа Analyse software, входящая в состав программного обеспечения Mass Expert.

Идентификационные данные метрологически значимой части программного обеспечения детекторов масс-спектрометрических приведены в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения.

Идентификационные данные (признаки)

Значение

Наименование программного обеспечения

Analyse software

Идентификационное наименование ПО

Analyse

Номер версии (идентификационный номер) ПО

P004.V005.002 и выше

Цифровой идентификатор ПО

631B21CC0B6D1F0FD9FB037BF9AC3983

Алгоритм вычисления цифрового идентификатора

MD5

Технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон массовых чисел, а.е.м.

от 5 до 1000

Чувствительность (отношение сигнал/шум) в режиме ионизации электроспреем при отслеживании множественных реакций (MRM, переход m/z 321 ^ 152) при дозировании 10 пг левомицетина, не менее

25000:1

Предел допускаемого относительного среднего квадратичного отклонения (ОСКО) выходного сигнала при дозировании 100 пг левомицетина, %:

- по площади пика

- по времени удержания

5,0

1,0

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение питания переменного тока, В

от 220 до 240

- частота переменного тока, Гц

от 50 до 60

Условия эксплуатации:

- температура окружающей среды, °С

от +18 до +25

- относительная влажность воздуха, %

от 20 до 60

- атмосферное давление, кПа

от 84,0 до 106,0

Потребляемая мощность, Вт, не более

2200

Габаритные размеры, мм, не более:

- высота

648

- ширина

526

- длина

998

Масса, кг, не более

115

Средняя наработка до отказа, ч

10000

Срок службы, лет

7

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Детектор масс-спектрометрический для жидкостных хроматографов

HELICON 5210

1 шт.

Руководство по эксплуатации

-

1 экз.

Методика поверки

-

1 экз.

Сведения о методах измерений

приведены в документе «Детекторы масс-спектрометрические для жидкостных хроматографов HELICON 5210. Руководство по эксплуатации», глава 4 - «Ежедневная эксплуатация прибора».

Нормативные документы

Техническая документация фирмы-изготовителя Hangzhou EXPEC Technology Co., Ltd.,

Китай.

Зарегистрировано поверок 1
Поверителей 1
Актуальность данных 07.11.2024
91305-24
Номер в ГРСИ РФ:
91305-24
Производитель / заявитель:
Hangzhou EXPEC Technology Co., Ltd., Китай
Год регистрации:
2024
Cрок действия реестра:
09.02.2029
