| Номер в госреестре | 91312-24 |
| Наименование СИ | Полуприцеп-цистерна |
| Обозначение типа СИ | NURSAN 3ANRS2 |
| Изготовитель | NURSAN Gıda Otomotiv ve San. Tic. LTD. STI., Турция |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Полуприцеп-цистерна NURSAN 3ANRS2 (далее - ППЦ) предназначена для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Принцип действия ППЦ основан на заполнении её нефтепродуктом до указателя уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком или насосом.
ППЦ состоит из стальной сварной цистерны, имеющей в поперечном сечении круглую форму, установленной на шасси. ППЦ состоит из четырех герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. ППЦ является транспортной мерой полной вместимости.
В верхней части каждой секции ППЦ приварена заливная горловина с установленным указателем уровня налива. В каждой секции смонтированы донные клапаны для слива нефтепродуктов самотеком.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: заливную горловину с указателем уровня налива, крышку горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.
Общий вид полуприцепа-цистерны NURSAN 3ANRS2 зав.№ NP9MS2345DK015463 представлен на рисунках 1-4.

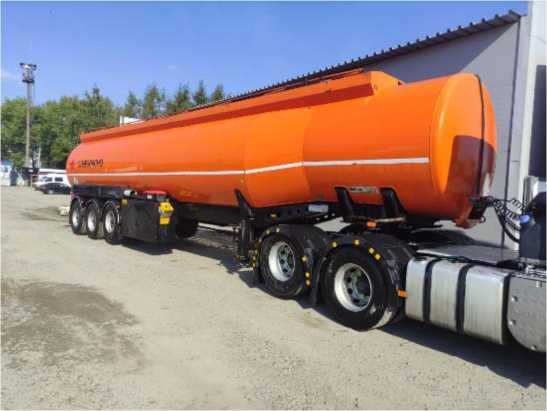

Рисунок 1 - Общий вид полуприцепа-цистерны NURSAN 3ANRS2

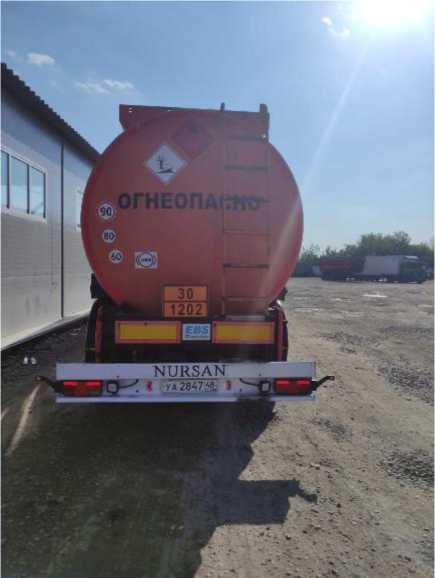

Рисунок 2 - Общий вид полуприцепа-цистерны NURSAN 3ANRS2

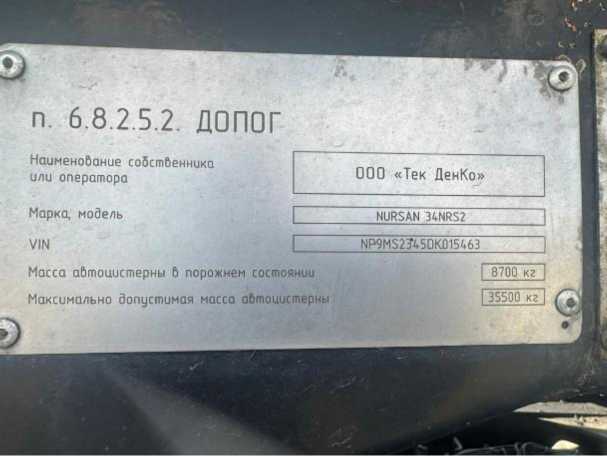

Рисунок 3 - Общий вид маркировочной таблички ППЦ

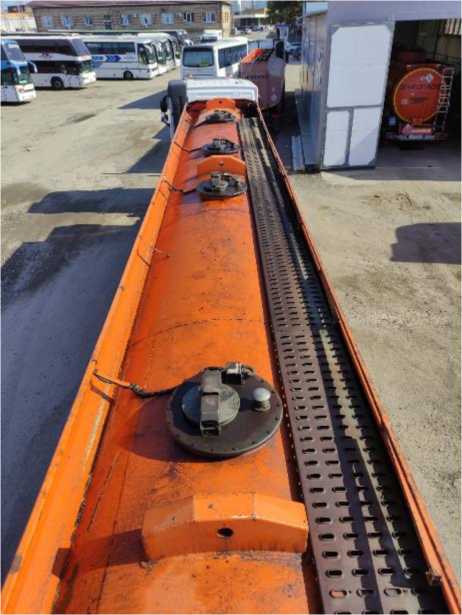

Рисунок 4 - Общий вид полуприцепа-цистерны NURSAN 3ANRS2
Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 5:
Рисунок 5 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки
Знак поверки наносится на свидетельство о поверке и пломбу, крепящую указатель уровня налива в виде оттиска поверительного клейма.
Заводской номер наносится на маркировочную табличку ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации ППЦ.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, дм3 | 44000 |
| Вместимость 1 секции, дм3 | 11400 |
| Вместимость 2 секции, дм3 | 7300 |
| Вместимость 3 секции, дм3 | 13100 |
| Вместимость 4 секции, дм3 | 12200 |
| Количество секций, шт. | 4 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,4 |
| Разность между номинальной и действительной вместимостью, %, не более | ±1,5 |
| Снаряженная масса, кг, не более | 8700 |
| Температура окружающей среды при эксплуатации, °С | от - 40 до + 45 |
Наносится на титульный лист паспорта типографским способом.
Таблица 2 - Комплектность средства измерений
| № п/п | Наименование | Обозначение |
| 1 | Полуприцеп-цистерна | NURSAN 3ANRS2 |
| 2 | Паспорт | - |
Приведены в Паспорте «Полуприцеп-цистерна NURSAN 3ANRS2», раздел 8.
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости, утвержденная приказом Росстандарта от 26 сентября 2022 г. № 2356.
