| Номер в госреестре | 91313-24 |
| Наименование СИ | Системы измерительно-вычислительные |
| Обозначение типа СИ | АЭФТ-ЭКОСТОК |
| Изготовитель | Общество с ограниченной ответственностью "Торговый дом "АЭфТ" (ООО "ТД "АЭфТ"), г. Санкт-Петербург |
| Год регистрации | 2024 |
| Срок свидетельства | 14.02.2029 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерительно-вычислительные АЭФТ-ЭКОСТОК (далее - системы) предназначены для измерений объема жидкости в потоке и объемного расхода жидкости.
Принцип измерений систем основан на явлении электромагнитной индукции или на измерении времени распространения импульсов ультразвукового колебания.
Для жидкостей, имеющих электропроводность не менее 10-4 См/м, применяется метод измерений, основанный на явлении электромагнитной индукции, при котором в потоке жидкости, протекающем через наведенное системой электромагнитов магнитное поле, возникает электродвижущая сила (далее - ЭДС), пропорциональная скорости потока. Измеренное значение ЭДС преобразуется в значение объема жидкости в потоке и объемного расхода жидкости.
Для жидкостей, имеющих электропроводность менее 10-4 См/м, применяется метод, основанный на измерении времени распространения импульсов ультразвукового колебания в потоке жидкости, при котором разность между временем прохождения импульса ультразвукового колебания по и против потока жидкости пропорциональна скорости потока. Измеренное значение скорости потока преобразуется в значение объема жидкости в потоке и объемного расхода жидкости.
Системы состоят из преобразователя расхода (далее - ПР), устройства измерительновычислительного (далее - УИВ) и присоединительной арматуры.
ПР производит измерение объема жидкости в потоке и объемного расхода жидкости и передает данную информации на УИВ. УИВ принимает и обрабатывает сигналы от ПР, обеспечивает хранение в энергонезависимой памяти результатов измерений и их индикацию, а также передачу по цифровым интерфейсам RS-232 или RS-485.
В качестве ПР применяются: расходомеры-счетчики электромагнитные «ВЗЛЕТ ТЭР» (номер в Федеральном информационном фонде по обеспечению единства измерений (далее -регистрационный №) 39735-14), расходомеры-счетчики электромагнитные «ВЗЛЕТ ЭР» (регистрационный № 20293-10), расходомеры-счетчики электромагнитные SITRANS FM (регистрационный № 35024-12), расходомеры-счетчики электромагнитные РСМ-05
(регистрационный № 57470-14), расходомеры-счетчики ультразвуковые «ВЗЛЕТ МР» (регистрационный № 28363-14), расходомеры-счетчики жидкости ультразвуковые US800 (регистрационный № 21142-11), расходомеры электромагнитные «Питерфлоу РС»
(регистрационный № 46814-11), расходомеры-счетчики электромагнитные ПИТЕРФЛОУ (регистрационный № 66324-16), расходомеры-счетчики электромагнитные Геликон РЭЛ-100 (регистрационный № 67959-17), расходомеры-счетчики электромагнитные РСЦ
(регистрационный № 71286-18), расходомеры-счетчики электромагнитные РМ-5
(регистрационный № 20699-11), расходомеры-счетчики электромагнитные «Элемер-РЭМ» (регистрационный № 73879-19), расходомеры электромагнитные СИМАГ 11 (регистрационный № 50225-12).
В качестве УИВ применяются: комплексы измерительно-вычислительные «ВЗЛЕТ» (регистрационный № 21471-12) (далее - КИВ ВЗЛЕТ), тепловычислители СПТ941 регистрационный № 29824-14) (далее - СПТ941), тепловычислители «ВЗЛЕТ ТСРВ» регистрационный № 27010-13) (далее - ВЗЛЕТ ТСРВ).
КИВ ВЗЛЕТ производят прием и обработку сигналов с ПР по импульсному каналу или цифровому каналу интерфейса RS-232 или RS-485. СПТ941 производят прием и обработку сигналов с ПР по импульсному/частотному каналу. ВЗЛЕТ ТСРВ производят прием и обработку сигналов с ПР по импульсному каналу.
Системы, в составе которых в качестве УИВ используется КИВ ВЗЛЕТ, обеспечивают измерение объема жидкости в потоке и индикацию объемного расхода жидкости.
Исполнения комплексов отличаются типом ПР и УИВ. Исполнения комплексов приведены в таблице 1.
Таблица 1 - Исполнения систем измерительно-вычислительные АЭФТ-ЭКОСТОК
| Исполнение | Тип ПР | Тип УИВ | Класс точности | Номиналь ный диаметр | Диапазон объемного расхода, м3/ч |
| ЭКОСТОК-11.1 | ВЗЛЕТ ТЭР повышенной точности | КИВ ВЗЛЕТ | А | от DN 15 до DN 300 | QmiI6 = 0,0283\DN2 Qпер = 0,03 ^наиб Qнaим = 0,001^ |
| ЭКОСТОК-11.2 | СПТ941 | ||||
| ЭКОСТОК-11.3 | ВЗЛЕТ ТСРВ | ||||
| ЭКОСТОК-12.1 | ВЗЛЕТ ТЭР со стандартной градуировкой | КИВ ВЗЛЕТ | |||
| ЭКОСТОК-12.2 | СПТ941 | ||||
| ЭКОСТОК-12.3 | ВЗЛЕТ ТСРВ | ||||
| ЭКОСТОК-13.1 | ВЗЛЕТ ЭР (ЭРСВ 448) | КИВ ВЗЛЕТ | В | от DN 10 до DN 300 | |
| ЭКОСТОК-13.2 | СПТ941 | ||||
| ЭКОСТОК-13.3 | ВЗЛЕТ ТСРВ | ||||
| ЭКОСТОК-21.1 | SITRANS FM с преобразователем сигналов MAG6000 | КИВ ВЗЛЕТ | А | от DN 15 до DN 2000 | QmiI6 = 0,028\DN2 Qпер = 0,05 ^наиб Qнaим = 0,01^ |
| ЭКОСТОК-21.2 | СПТ941 | ||||
| ЭКОСТОК-21.3 | ВЗЛЕТ ТСРВ |
Продолжение таблицы 1
| Исполнение | Тип ПР | Тип УИВ | Класс точности | Номиналь ный диаметр | Диапазон объемного расхода, м3/ч |
| ЭКОСТОК-22.1 | SITRANS FM с преобразователем сигналов MAG5000 | КИВ ВЗЛЕТ | А | от DN 15 до DN 2000 | Qn^e = 0.028JDV Q^ = 0,05 •Qmrf Оаим = 0,01^ |
| ЭКОСТОК-22.2 | СПТ941 | ||||
| ЭКОСТОК-22.3 | ВЗЛЕТ ТСРВ | ||||
| ЭКОСТОК-41.1 | РСМ-05 модификации РСМ-05.03 (ТЭСМАРТ-А) | КИВ ВЗЛЕТ | В | от DN 25 до DN 150 | Qk^ = 0,022\DN2 Q^ = 0,012^наиб Оаим = 0,003^наиб |
| ЭКОСТОК-41.2 | СПТ941 | ||||
| ЭКОСТОК-42.1 | РСМ-05 модификации РСМ-05.05 (ТЭСМАРТ-А) | КИВ ВЗЛЕТ | |||
| ЭКОСТОК-42.2 | СПТ941 | ||||
| ЭКОСТОК-42.3 | ВЗЛЕТ ТСРВ | ||||
| ЭКОСТОК-51 | ВЗЛЕТ МР 1-лучевой | _ | В | от DN 25 до DN 2000 | Q.. = 0,03 •DN2 Q^ = 0,03 ^наиб Q^™ = 0,001 ^наиб |
| ЭКОСТОК-52 | ВЗЛЕТ МР 2-лучевой | _ | А | ||
| ЭКОСТОК-53 | ВЗЛЕТ МР 4-лучевой | _ | |||
| ЭКОСТОК-61 | US800 1-лучевой | _ | В | от DN 15 до DN 150 | QmiI6 = 0,034\DN2 Q^ = 0,034^наиб Q™™ = 0,01^наиб |
| ЭКОСТОК-62 | US800 2-лучевой | _ | от DN 100 до DN 200 | ||
| ЭКОСТОК-63 | US800 1-лучевой | _ | от DN 250 до DN 1400 | Qнаиб = 0,034^DN2 Q^ = 0,034^наиб Q™™ = 0,02^наиб | |
| ЭКОСТОК-64 | US800 2-лучевой | _ | |||
| ЭКОСТОК-71.1 | Питерфлоу РС | КИВ ВЗЛЕТ | В | от DN 15 до DN 400 | Qнаиб = 0,025 •DN2 Q^1 = 0,007^наиб Q^2 = 0,01-QHaa6 Q™™ = 0,002^наиб |
| ЭКОСТОК-71.2 | СПТ941 | ||||
| ЭКОСТОК-71.3 | ВЗЛЕТ ТСРВ | ||||
| ЭКОСТОК-71.4 | ТВ-7 | ||||
| ЭКОСТОК-71.5 |
Окончание таблицы 1
| Исполнение | Тип ПР | Тип УИВ | Класс точности | Номиналь ный диаметр | Диапазон объемного расхода, м3/ч |
| ЭКОСТОК-72.1 | Питерфлоу СВ | КИВ ВЗЛЕТ | А | от DN 20 до DN 200 | Онаиб = 0,025 •DN2 Опер = 0,01 ^наиб Онаим = 0,002^наиб |
| ЭКОСТОК-72.2 | СПТ941 | ||||
| ЭКОСТОК-72.3 | ВЗЛЕТ ТСРВ | ||||
| ЭКОСТОК-72.4 | ТВ-7 | ||||
| ЭКОСТОК-81.1 | Геликон РЭЛ-100 | КИВ ВЗЛЕТ | А | от DN 6 до DN 1000 | Онаиб = 0,034^DN Онаим = 0,025 ^наиб |
| ЭКОСТОК-81.2 | СПТ941 | ||||
| ЭКОСТОК-81.3 | ВЗЛЕТ ТСРВ | ||||
| ЭКОСТОК-91.1 | РСЦ | КИВ ВЗЛЕТ | А | от DN 15 до DN 400 | Онаиб = 0,028\DN2 Опер1 = 0,004^наиб Опер2 = 0,01 ^наиб Онаим = 0,001 ^наиб |
| ЭКОСТОК-91.2 | СПТ941 | ||||
| ЭКОСТОК-91.3 | ВЗЛЕТ ТСРВ | ||||
| ЭКОСТОК-101.1 | РМ-5-Т-И | КИВ ВЗЛЕТ | А | от DN 15 до DN 300 | Онаиб = (),()2<84)V Опер = 0,004^наиб Онаим = 0,001 ^наиб |
| ЭКОСТОК-101.2 | СПТ941 | ||||
| ЭКОСТОК-101.3 | ВЗЛЕТ ТСРВ | ||||
| ЭКОСТОК-111.1 | Элемер-РЭМ | КИВ ВЗЛЕТ | В | от DN 15 до DN 400 | Онаиб = (),()2<84)V Опер = 0,01 ^наиб Онаим = 0,005 ^наиб |
| ЭКОСТОК-111.2 | СПТ941 | ||||
| ЭКОСТОК-111.3 | ВЗЛЕТ ТСРВ | ||||
| ЭКОСТОК-121.1 | СИМАГ 11 | КИВ ВЗЛЕТ | А | от DN 15 до DN 1000 (2000*) | Онаиб = 0,028-DN2 Опер = 0,05 ^наиб Онаим = 0,005 ^наиб |
| ЭКОСТОК-121.2 | СПТ941 | ||||
| ЭКОСТОК-121.3 | ВЗЛЕТ ТСРВ | ||||
| Примечание * - под заказ | |||||
Общие виды ПР и УИВ систем приведены на рисунках 1 и 2 соответственно. Общий вид ПР систем с присоединительной арматурой приведен на рисунке 3.

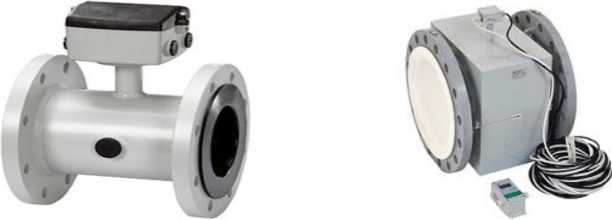

а) расходомеры-счетчики
б) расходомеры-счетчики
в) расходомеры-счетчики
электромагнитные «ВЗЛЕТ ТЭР»
электромагнитные SITRANS FM
д) расходомеры-счетчики
электромагнитные РСЦ
(раздельное исполнение)

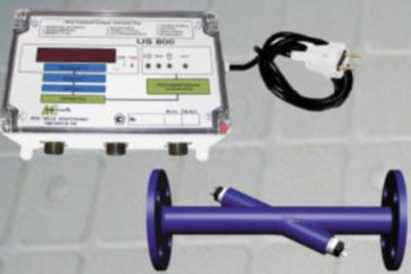

е) расходомеры-счетчики жидкости
г) расходомеры-счетчики
электромагнитные РСМ-05
ультразвуковые US800
ё) расходомеры-счетчики
электромагнитные РМ-5 электромагнитные «Элемер-РЭМ»
з) расходомеры-счетчики электромагнитные СИМАГ 11
г) расходомеры-счетчики электромагнитные ПИТЕРФЛОУ
д) расходомеры-счетчики электромагнитные Геликон РЭЛ-100
Рисунок 1 - Общий вид ПР систем измерительно-вычислительных АЭФТ-ЭКОСТОК

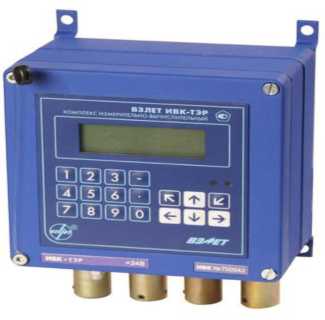

а) комплексы измерительновычислительные «ВЗЛЕТ»
ЛОМВД * слтм!
б) тепловычислители «СПТ941»
в) тепловычислители «ВЗЛЕТ ТСРВ»
Рисунок 2 - Общий вид УИВ систем измерительно-вычислительных АЭФТ-ЭКОСТОК

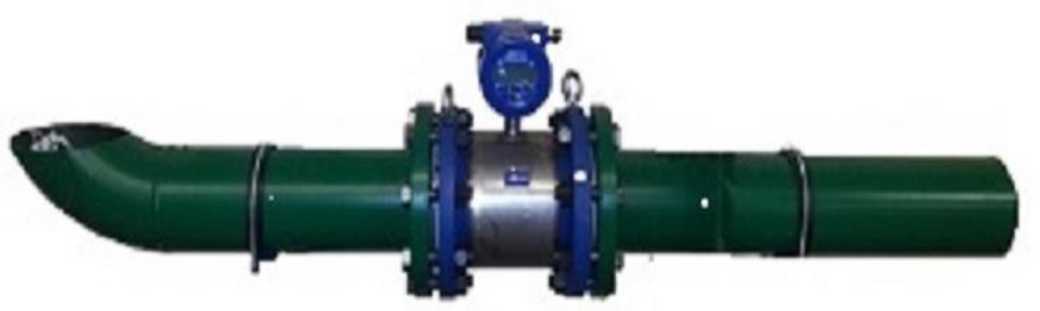

Рисунок 3 - Общий вид ПР с присоединительной арматурой систем измерительно-вычислительных АЭФТ-ЭКОСТОК
Пломбирование систем не предусмотрено.
В связи с отсутствием возможности установки знака поверки на корпус систем знак поверки наносится на свидетельство о поверке.
Заводской номер наносится в цифровом формате на маркировочную табличку, расположенную на корпусе расходомера, типографским способом.

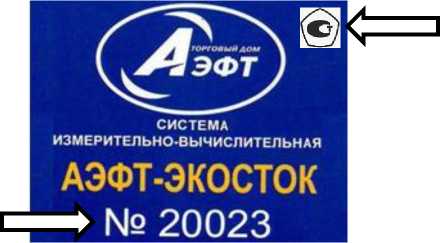

Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 4.
Рисунок 4 - Обозначения мест нанесения знака утверждения типа и заводского номера
Программное обеспечение (далее - ПО) систем является встроенным и разделено на метрологически значимую и метрологически незначимую части. Метрологические характеристики систем нормированы с учетом влияния ПО. Идентификационные данные метрологически значимой части отображаются на дисплее УИВ.
После включения питания встроенное программное обеспечение проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.
ПО систем предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти результатов измерений и их вывода на устройства индикации.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения систем приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| КИВ ВЗЛЕТ исполнения ИВК-102 | |
| Идентификационное наименование ПО | ВЗЛЕТ ИВК |
| Номер версии (идентификационный номер) ПО | 82.01.91.11 |
| Цифровой идентификатор ПО | ОхЗВОВ |
| Алгоритм вычисления цифрового идентификатора | CRC16 |
| КИВ ВЗЛЕТ исполнения ИВК ТЭР | |
| Идентификационное наименование ПО | ВЗЛЕТ ИВК |
| Номер версии (идентификационный номер) ПО | 76.63.00.01 |
| Цифровой идентификатор ПО | ОхВЗбС |
| Алгоритм вычисления цифрового идентификатора | CRC16 |
| ВЗЛЕТ ТСРВ | |
| Идентификационное наименование ПО | ВЗЛЕТ ТСРВ |
| Номер версии (идентификационный номер) ПО | 66.00.04.00 |
| Цифровой идентификатор ПО | 93С0 |
| Алгоритм вычисления цифрового идентификатора | CRC16 |
| СПТ-941 | |
| Идентификационное наименование ПО | |
| Номер версии (идентификационный номер) ПО | 1.0.х.х.хх1) |
| Цифровой идентификатор ПО | 27А5 |
| Алгоритм вычисления цифрового идентификатора | CRC16 |
| 1) х - относится к метрологически незначимой части ПО |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон объемного расхода жидкости1), м3/ч | от 0,01 до 120000 |
| Пределы допускаемой основной относительной погрешности комплексов при измерении объема жидкости в потоке и объемного расхода жидкости в диапазоне расходов ПР от Qw до Q^u6 составляют2), %: - класс А - класс В | ±1,0 ±2,0 |
| 1) конкретное значение зависит от применяемого типа ПР, указано в паспорте на систему и не превышает диапазон измерений; 2) пределы дополнительной относительной погрешности от изменения температуры окружающей и измеряемой среды зависят от применяемого типа ПР и указаны в паспорте на систему. | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Измеряемая среда | жидкость |
| Наличие свободного газа в измеряемой среде, % | не допускается |
| Температура измеряемой среды, °С | от 0 до +60 |
| Избыточное давление измеряемой среды, МПа, не более | 1,6 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц | 50±1 |
| - напряжение постоянного тока, В | 24±2 |
| Потребляемая мощность, НА. не более | 25 |
| Условия окружающей среды: | |
| - температура окружающей среды для ПР, °С: | |
| - ЭКОСТОК 11, 12 | от -40 до +70 |
| - ЭКОСТОК 13 | от -70 до +70 |
| - ЭКОСТОК 21, 22 | от -40 до +100 |
| - ЭКОСТОК 41, 42 | от +5 до +50 |
| - ЭКОСТОК 51, 52, 53 | от -50 до +85 |
| - ЭКОСТОК 61,62,63,64 | от +5 до +50 |
| -ЭКОСТОК 71 | от -10 до +50 |
| - ЭКОСТОК 72 | от -10 до +50 |
| -ЭКОСТОК 81 | от -30 до +50 |
| -ЭКОСТОК 91 | от 10 до +50 |
| - ЭКОСТОК 101 | от -30 до +55 |
| - ЭКОСТОК 111 | от -40 до +70 |
| - ЭКОСТОК 121 | от -20 до +50 |
Окончание таблицы 4
| Наименование характеристики | Значение |
| - температура окружающей среды для УИВ, °С | от +5 до +50 |
| - относительная влажность для ПР при температуре +35 °C без | |
| конденсации влаги, %, не более | 95 |
| - относительная влажность для УИВ при температуре +35 °C без | |
| конденсации влаги, %, не более | 80 |
| - атмосферное давление, кПа | от 84 до 106 |
| Средний срок службы, лет | 12 |
| Средняя наработка на отказ, ч | 75000 |
| Габаритные размеры ПР, мм, не более | |
| - длина | 2500 |
| - ширина | 2400 |
| - высота | 2200 |
| Габаритные размеры УИВ, мм, не более | |
| - длина | 250 |
| - ширина | 250 |
| - высота | 100 |
| Масса, кг, не более | 4100 |
наносится на маркировочную табличку методом лазерной гравировки или фотохимическим способом и в верхней части по центру титульных листов руководства по эксплуатации и паспорта типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система измерительно-вычислительная | АЭФТ-ЭКОСТОК | 1 шт. |
| Комплект монтажных частей | _ | |
| Руководство по эксплуатации | 401250-001-03466621-22.1 РЭ | 1 экз. |
| Паспорт | 401250-001-03466621-16.12.1 ПС | 1 экз. |
| Комплект эксплуатационных документов на составные части комплекса | _ | 1 комп. |
приведены в разделе 2 «Порядок работы» «Системы измерительно-вычислительные «АЭФТ-ЭКОСТОК». Исполнения ЭКОСТОК-11.1, ЭКОСТОК-11.2, ЭКОСТОК-11.3, ЭКОСТОК-12.1, ЭКОСТОК-12.2, ЭКОСТОК-12.3. Руководство по эксплуатации. 401250-001-03466621-22.1 РЭ».
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
401250-001-03466621-23 ТУ «Системы измерительно-вычислительные «АЭФТ-ЭКОСТОК». Технические условия».
