| Номер в госреестре | 91322-24 |
| Наименование СИ | Спектрофотометр |
| Обозначение типа СИ | DS2500 Liquid Analyzer |
| Изготовитель | Metrohm AG, Швейцария; производственная площадка FOSS Analytical A/S, Дания |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрофотометр DS2500 Liquid Analyzer (далее по тексту - спектрофотометр) предназначен для измерений оптической плотности в проходящем свете при контроле сырья, производственного процесса, готовой продукции.
Принцип действия спектрофотометра основан на сравнении двух световых потоков: полного, принимаемого за 100 % пропускания, и ослабленного при прохождении через исследуемый образец.
В спектрофотометрическом модуле анализатора расположены следующие основные узлы: источник света (галогеновая лампа), монохроматор с подвижной дифракционной решеткой, фокусирующая оптическая система, приемники излучения, а также система электропитания и схема связи с управляющим компьютером. В качестве приемников излучения используется кремниевый фотодиод для диапазона длин волн от 400 до 1100 нм, детектор на основе сульфида свинца для диапазона длин волн от 1100 до 2500 нм.
Конструктивно спектрофотометр выполнен в виде моноблока. Управление спектрофотометром проводится с помощью программного обеспечения, предустановленного на персональный компьютер (далее по тексту - ПК), подключенного к спектрофотометру.
Серийный номер в виде цифрового обозначения (сер. № 91857749) нанесён методом цифровой лазерной печати на шильдик, расположенный на задней поверхности корпуса спектрофотометра.
Общий вид и схема маркировки спектрофотометра представлены на рисунках 1-2.
Нанесение знака поверки и пломбирование спектрофотометра не предусмотрено.
Л Metrohm

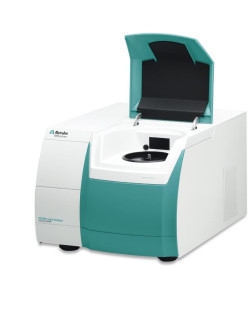

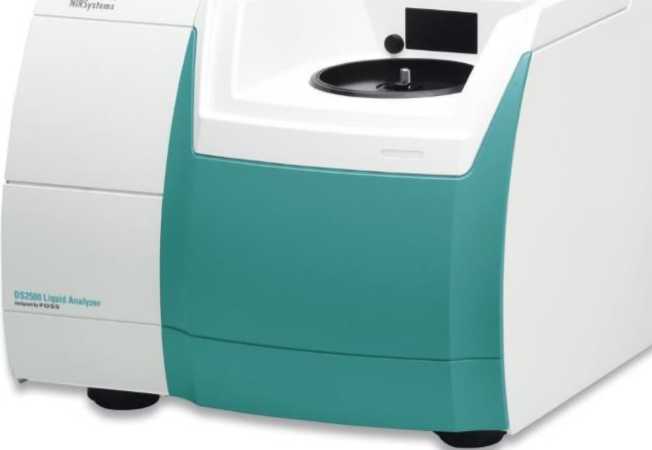

Рисунок 1 - Общий вид спектрофотометра

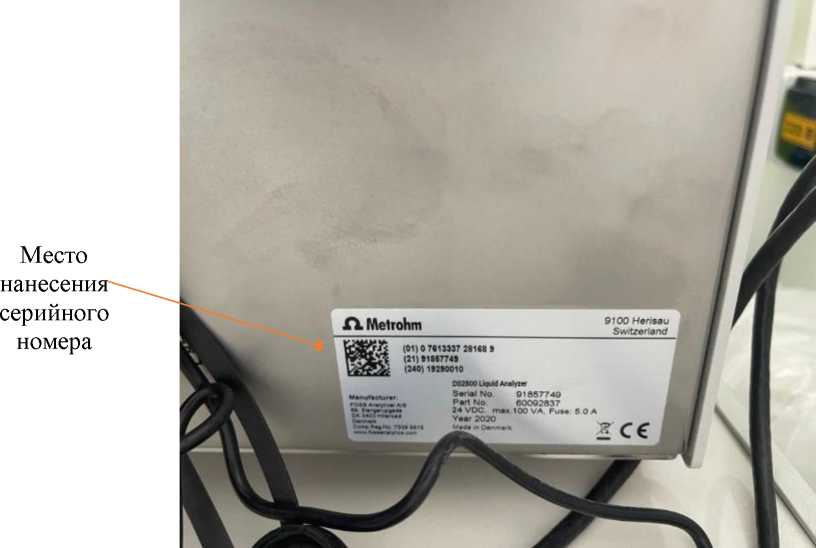

Рисунок 2 - Схема маркировки спектрофотометра
Программное обеспечение (далее - ПО) спектрофотометра, установленное на ПК, содержит функции для настройки параметров измерений, проверки рабочего состояния прибора, построения графиков, обработки, печати и сохранения результатов измерений. Метрологически значимая часть ПО не выделена, все ПО является метрологически значимым.
Идентификационные данные программного обеспечения указаны в таблице 1.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные данные (признаки) спектрофотометров
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Vision Air Manager Local |
| Номер версии (идентификационный номер) ПО, не ниже | 2.0.4.6 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений оптической плотности, Б | от 0,05 до 2,00 |
| Пределы допускаемой абсолютной погрешности измерений оптической плотности, Б, в поддиапазоне: - от 0,05 до 0,50 Б включ., - св. 0,50 до 1,00 Б включ., - св. 1,00 до 2,00 Б | ± 0,03 ± 0,10 ± 0,30 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Спектральный диапазон, нм | от 400 до 2500 |
| Габаритные размеры (ДхВхШ), мм, не более | 490x300x375 |
| Масса, кг, не более | 27 |
| Параметры электрического питания: - напряжение, В - частота, Гц | 100±10/240±24 50/60 |
| Потребляемая мощность, В^А, не более | 125 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха (без конденсации), %, не более | от +15 до +40 60 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Спектрофотометр | DS2500 Liquid Analyzer | 1 шт. |
| Сетевой кабель | - | 1 шт. |
| Кабель электропитания | - | 1 шт. |
| Жидкий стандарт калибровки длины волны DS2500 | 6.7494.000 | 1 шт. |
| Компьютер | - | 1 шт. |
| Комплект принадлежностей | - | 1 шт. |
| CD-диск с программным обеспечением | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Справочное руководство по ПО | 8.105.8032EN/01.07.2017 | 1 экз. |
приведены в документе «Спектрофотометр DS2500 Liquid Analyzer. Руководство по эксплуатации», раздел 3.7.1 «Анализ жидких проб».
Приказ Федерального агентства по техническому регулированию и метрологии от 28 сентября 2018 г. № 2085 «Об утверждении государственной поверочной схемы для средств измерений оптической плотности»;
Техническая документация Metrohm AG, Швейцария.
