| Номер в госреестре | 91323-24 |
| Наименование СИ | Спектрорадиометр |
| Обозначение типа СИ | Specbos 1211-UV Revision 2 |
| Изготовитель | JETI Technische Instrumente GmbH, Германия |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрорадиометр Specbos 1211-UV Revision 2 (далее - спектрорадиометр)
предназначен для измерений спектральной плотности энергетической яркости (СПЭЯ), спектральной плотности энергетической освещенности (СПЭО), яркости, освещенности, координат цветности, коррелированной цветовой температуры и индекса цветопередачи в диапазоне длин волн от 230 до 1000 нм.
Принцип действия спектрорадиометра основан на преобразовании излучения от самосветящейся поверхности в электрический сигнал, который затем преобразуется в цифровой сигнал, поступающий на процессор компьютера, где происходит расчет значений СПЭЯ, СПЭО, яркости, освещенности, координат цветности, коррелированной цветовой температуры и индекса цветопередачи. Управление спектрорадиометром, сбор и анализ данных осуществляется с помощью программного обеспечения JETI LiVal, установленного на персональный компьютер. Подключение к компьютеру производится через порт USB (виртуальный коммуникационный порт), результаты выводятся на монитор компьютера.
Конструктивно спектрорадиометр представляет собой малогабаритный переносной блок.
Приемник излучения представляет собой ПЗС-матрицу с углом обзора в режиме спектральной яркости 1,8°, корригированную под V(X), что позволяет проводить измерения с разрешением 2048 пикселей и спектральным разрешением 1 нм. Для ориентирования на область измерения используется лазерный целеуказатель. Измерения можно проводить как для заданной области светящейся поверхности, так и для отдельных точек.
С помощью диффузной насадки можно проводить измерения СПЭО и освещённости.
Общий вид спектрорадиометра представлен на рисунке 1.
Серийный номер 2221561 нанесён методом лазерной печати на пластиковый шильд, закреплённый на боковой поверхности корпуса спектрорадиометра. Для ограничения доступа внутрь корпуса спектрорадиометра произведено пломбирование методом нанесения пломбы, закрывающей головку винта. Схема пломбирования спектрорадиометра представлена на рисунке 2.
Нанесение знака поверки на спектрорадиометр не предусмотрено.
’ TRACEABLE Dm*
-SHumsst
Место нанесения серийного номера

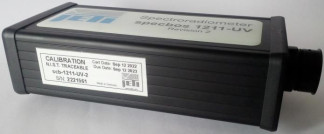

Рисунок 1 - Общий вид спектрорадиометра Specbos 1211-UV Revision 2
Порт USB
Место пломбирования
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение (далее по тексту - ПО) «JETI LiVal» предназначено для управления работой спектрорадиометра, настройки режимов измерений, обработки и отображения результатов измерений, в том числе в табличном и графическом виде, формирования графиков и сохранения результатов измерений и вычислений.
Программное обеспечение записано в энергонезависимой памяти персонального компьютера. Несанкционированный доступ к программному обеспечению исключён наличием логина и пароля.
Идентификационные данные программного обеспечения указаны в таблице 1.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | JETI LiVal |
| Номер версии (идентификационный номер) ПО, не ниже | 7.2.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Спектральный диапазон измерений, нм | от 230 до 1000 |
| Диапазон измерений спектральной плотности энергетической яркости (СПЭЯ), В'г/(с|.ум3) | от 1-106 до 3-108 |
| Пределы допускаемой относительной погрешности измерений СПЭЯ, % | ± 5,0 |
| Диапазон измерений спектральной плотности энергетической освещенности СПЭО, Вт/м3 | от 1,5-105 до 2,0-108 |
| Пределы допускаемой относительной погрешности измерений СПЭО, %, | ± 6,5 |
| Диапазон измерений координат цветности: x У | от 0,0039 до 0,7347 от 0,0048 до 0,8338 |
| Пределы допускаемой абсолютной погрешности измерений координат цветности: Дх ДУ | ± 0,006 ± 0,008 |
| Диапазон измерений коррелированной цветовой температуры, К | от 2000 до 8000 |
| Пределы допускаемой абсолютной погрешности измерений коррелированной цветовой температуры, К | ± 100 |
| Диапазон измерений общего индекса цветопередачи | от 1 до 100 |
| Пределы допускаемой абсолютной погрешности измерений общего индекса цветопередачи | ± 1,9 |
| Диапазон измерений яркости, кд/м2 | от 1 до 100000 |
| Пределы допускаемой относительной погрешности измерений яркости, % | ± 6,0 |
| Диапазон измерений освещенности, лк | от 10 до 100000 |
| Пределы допускаемой относительной погрешности измерений освещенности, % | ± 3,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний яркости, км/м2 | от 0,2 до 100000 |
| Диапазон показаний освещенности, лк | от 1 до 100000 |
| Цветовые пространства | Lvx y; LvT Auv; Lv u v'; XYZ; RGB |
| Угол обзора в режиме измерения яркости | 1,8° |
| Минимальный диаметр зоны измерения, мм | 6 (30 в режиме измерения яркости) |
| Минимальное расстояние измерения, см | 20 (100 в режиме измерения яркости) |
| Габаритные размеры, мм, не более: - высота - ширина - длина | 180 82 53 |
| Масса, кг, не более | 0,45 |
| Электропитание | от USB интерфейса |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +10 до +40 85 |
наносится на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Спектрорадиометр | Specbos 1211-UV Revision 2, сер. № 2221561 | 1 шт. |
| Диффузная насадка | — | 1 шт. |
| USB кабель | — | 1 шт. |
| Тренога | — | 1 шт. |
| USB-накопитель с ПО JETI LiVal | — | 1 шт. |
| Руководство по эксплуатации | — | 1 экз. |
приведены в руководстве по эксплуатации «Спектрорадиометр Specbos 1211-UV Revision 2. Руководство по эксплуатации», раздел 1.4 «Устройство и работа».
Приказ Федерального агентства по техническому регулированию и метрологии от 21 ноября 2023 г. № 2414 «Об утверждении Государственной поверочной схемы для средств измерений радиометрических величин некогерентного оптического излучения в ультрафиолетовой, видимой и инфракрасной области спектра»;
Приказ Федерального агентства по техническому регулированию и метрологии от 7 августа 2023 г. № 1556 «Об утверждении Государственной поверочной схемы для средств измерений координат цвета, координат цветности, коэффициента светопропускания, белизны, блеска, коррелированной цветовой температуры, индекса цветопередачи, интегральной (зональной) оптической плотности, светового коэффициента пропускания и метеорологической оптической дальности»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3460 «Об утверждении Государственной поверочной схемы для средств измерений световых величин непрерывного и импульсного излучений».
