Номер в госреестре	91327-24
Наименование СИ	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО АНК "Башнефть" (БНД Янаульский ЦЭЭ)
Обозначение типа СИ	Обозначение отсутствует
Изготовитель	Общество с ограниченной ответственностью "Башнефть-Добыча" (ООО "Башнефть-Добыча"), г. Уфа
Год регистрации	2024
МПИ (интервал между поверками)	4 года
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

АИИС КУЭ представляет собой многофункциональную, трехуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

1-й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН) и счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

2-й уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий в себя сетевые индустриальные контроллеры СИКОН С70 (далее-УСПД), каналообразующую аппаратуру, технические средства приема-передачи данных.

3-й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер баз данных, расположенный в Центре обработки данных филиала ПАО АНК «Башнефть» «Башнефть-Уфанефтехим» (сервер ИВК), сервера баз данных, расположенные в Янаульском (далее-СБД), Уфимском (далее-СБДУ) цехах по эксплуатации

электрооборудования, устройства синхронизации времени типа УСВ-2 (УСВ), автоматизированные рабочие места (АРМ), программное обеспечение (ПО) «Пирамида 2000», каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе со счетчиков:

- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с. активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин;

- средняя на интервале времени 30 мин активная (реактивная) электрическая мощность;

Для ИК, в состав которых входит УСПД, цифровой сигнал с выходов счетчиков поступает на входы УСПД, где осуществляется вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, накопление, хранение и передача накопленных данных на верхний уровень АИИС КУЭ, а также отображение информации по подключенным к УСПД устройствам.

Для ИК, в состав которых не входит УСПД, цифровой сигнал с выходов счетчиков поступает на верхний уровень АИИС КУЭ.

На верхнем - третьем уровне АИИС КУЭ СБД производит сбор результатов измерений, состояния средств и объектов измерений и передачу полученной информации на сервер ИВК, где выполняется дальнейшая обработка измерительной информации, в частности хранение измерительной информации, ее накопление, оформление отчетных документов, отображение информации на мониторах АРМ.

Сервер ИВК обеспечивает прием измерительной информации в виде XML-файлов установленных форматов от АИИС КУЭ утвержденного типа третьих лиц посредством электронной почты сети Internet в соответствии с Приложением № 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.

Передача информации из сервера ИВК в ПАК АО «АТС», в филиал АО «СО ЕЭС» и смежным субъектам ОРЭМ осуществляется по каналу связи с протоколом TCP/IP сети Internet в виде XML-файлов установленных форматов, подписанных при необходимости электронноцифровой подписью, в соответствии с Приложением 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.

Результаты измерений электроэнергии передаются в целых числах кВт^ч и соотнесены с единым календарным временем.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание шкалы всемирного координированного времени на всех уровнях АИИС КУЭ (ИИК, ИВКЭ, ИВК). В состав СОЕВ входят устройства синхронизации времени УСВ-2, синхронизирующие собственную шкалу времени с национальной шкалой координированного времени РФ UTC (SU) по сигналам навигационной системы ГЛОНАСС.

Периодичность сравнения шкалы времени СБД, СБДУ со шкалой времени соответствующего УСВ, осуществляется не реже 1 раза в сутки. При обнаружении расхождения шкалы времени СБД или СБДУ от шкалы времени УСВ более ± 1 с. выполняется синхронизация шкалы времени СБД или СБДУ.

Сравнение шкалы времени сервера ИВК и СБДУ осуществляется каждый сеанс связи, но не реже 1 раза в сутки. При обнаружении расхождения шкалы времени сервера ИВК от шкалы времени СБДУ более ± 1 с. выполняется синхронизация шкалы времени сервера ИВК.

Сравнение шкалы времени УСПД и СБД осуществляется не реже 1 раза в сутки. При обнаружении расхождения шкалы времени УСПД от шкалы времени СБД на величину, превышающую ±2 с, выполняется синхронизация шкалы времени УСПД.

Для ИК, в состав которых входит УСПД, сравнение шкалы времени счетчиков со шкалой времени УСПД осуществляется не реже 1 раза в сутки. При обнаружении расхождения шкалы счетчика от шкалы времени УСПД на величину, превышающую ±2 с, выполняется синхронизация шкалы времени счетчика.

Для ИК, в состав которых не входит УСПД, сравнение шкалы времени счетчиков и шкалы времени соответствующего сервера баз данных осуществляется не реже 1 раза в сутки. При обнаружении расхождения шкалы счетчика от шкалы времени СБД на величину, превышающую ±2 с, выполняется синхронизация шкалы времени счетчика.

Журналы событий счетчиков, УСПД, сервера ИВК, СБД, СБДУ отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на АИИС КУЭ не предусмотрено.

Заводской номер 05/23 АИИС КУЭ нанесен на маркировочную табличку типографским способом в виде цифрового кода, которая крепится на корпус сервера ИВК.

Общий вид сервера ИВК АИИС КУЭ с указанием места нанесения заводского номера представлен на рисунке 1.

Место нанесения заводского номера

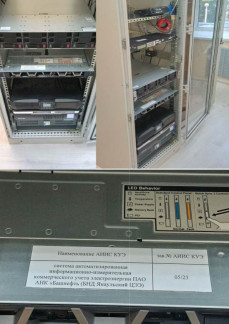

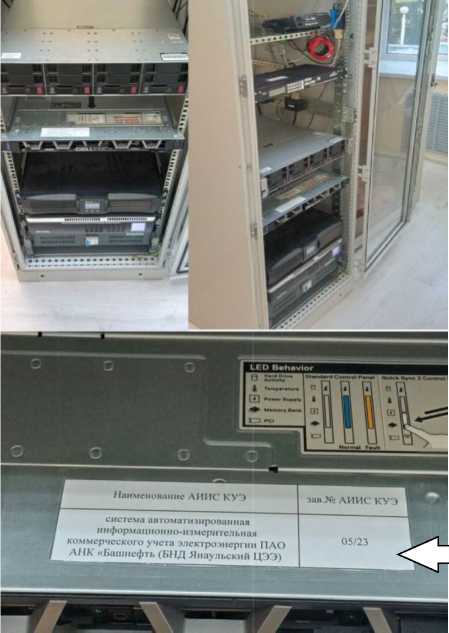

Рисунок 1 - Общий вид сервера ИВК с указанием места нанесения заводского номера.

Программное обеспечение

В АИИС КУЭ используется программное обеспечение (ПО) «Пирамида 2000». Уровень защиты от непреднамеренных и преднамеренных изменений ПО соответствует уровню - «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные	Значения
1	2

^Идентификационное наименование ПО	CalcClients.dll
Номер версии (идентификационный номер) ПО	3
Цифровой идентификатор ПО	e55712d0b1b219065d63da949114dae4
2.Идентификационное наименование ПО	CalcLeakage.dll
Номер версии (идентификационный номер) ПО	3
Цифровой идентификатор ПО	b1959ff70be1eb17c83f7b0f6d4a132f

Продолжение таблицы 1

1	2
3.Идентификационное наименование ПО	CalcLosses.dll
Номер версии (идентификационный номер) ПО	3
Цифровой идентификатор ПО	d79874d10fc2b156a0fdc27e 1ca480ac
4.Идентификационное наименование ПО	Metrology.dll
Номер версии (идентификационный номер) ПО	3
Цифровой идентификатор ПО	52e28d7b608799bb3ccea41b548d2c83
5.Идентификационное наименование ПО	ParseBin.dll
Номер версии (идентификационный номер) ПО	3
Цифровой идентификатор ПО	6f557f885b737261328cd77805bd1ba7
6.Идентификационное наименование ПО	ParseIEC.dll
Номер версии (идентификационный номер) ПО	3
Цифровой идентификатор ПО	48e73a9283d1e66494521f63d00b0d9f
7.Идентификационное наименование ПО	ParseModbus.dll
Номер версии (идентификационный номер) ПО	3
Цифровой идентификатор ПО	c391d64271acf4055bb2a4d3fe1f8f48
8.Идентификационное наименование ПО	ParsePiramida.dll
Номер версии (идентификационный номер) ПО	3
Цифровой идентификатор ПО	ecf532935ca1a3fd3215049af1fd979f
9.Идентификационное наименование ПО	SynchroNSI.dll
Номер версии (идентификационный номер) ПО	3
Цифровой идентификатор ПО	530d9b0126f7cdc23 ecd814c4eb7ca09
^.Идентификационное наименование ПО	VerifyTime.dll
Номер версии (идентификационный номер) ПО	3
Цифровой идентификатор ПО	1ea5429b261fb0e2884f5b356a1d1e75
Алгоритм вычисления цифрового идентификатора ПО	MD5

Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Технические характеристики

Состав измерительных каналов АИИС КУЭ приведен в таблице 2.

Таблица 2 — Состав измерительных каналов АИИС КУЭ

Номер ИК	Наименование измерительного канала	Состав измерительного канала
Номер ИК	Наименование измерительного канала	Трансформатор тока	Трансформатор напряжения	Счетчик электрической энергии	ИВКЭ	ИВК
1	2	3	4	5	6	7
1	ПС 35 кВ Петровка, КРУН-6кВ, 1 с.ш. 6 кВ, яч. 1, ВЛ-6 кВ ф. 1	ТОЛ 10 100/5 КТ 0,5 Рег.№ 7069-79	ЗНОЛ.06 6000/V3 / 100/V3 КТ 0,5 Рег.№ 3344-72	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08	-	УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДу, сервер ИВК
2	ПС 110 кВ Кайпан, 1 СШ 35 кВ, яч. 1, ВЛ 35 кВ Кайпан - Маматеево	ТФН-35М 200/5 КТ 0,5 Рег.№ 3690-73	ЗНОМ-35-65 35000/^3 / 100/\3 КТ 0,5 Рег.№ 912-70	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0. Рег.№ 36697-08	-
3	ПС 110 кВ Кучаш, ОРУ-110 кВ, ввод 110 кВ Т-1	ТФЗМ 110Б-1У 300/5 КТ 0,5 Рег.№ 26422-04	НКФ-110 110000/^'3 / 100/V3 КТ 0,5 Рег.№ 87604-22	ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21	СИКОН С70, рег.№28822-05
4	ПС 110 кВ Кучаш, ОРУ-110 кВ, ввод 110 кВ Т-2	ТФЗМ 110Б-1У 300/5 КТ 0,5 Рег.№ 26422-04	НКФ-110 110000/3'3 / 100/V3 КТ 0,5 Рег.№ 87604-22	ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21
5	ПС 110 кВ Кучаш, КРУН-6 кВ, 1 с.ш. 6 кВ, яч. 2, КЛ-6 кВ ф. 6402	ТЛМ-10 100/5 КТ 0,5 Рег.№ 2473-69	НАМИ-10 6000/100 КТ 0,2 Рег.№ 11094-87	ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21

ПС 110 кВ Кучаш, КРУН-6 кВ, 1 с.ш. 6 кВ, яч. 6, КЛ-6 кВ ф.6406

ТЛМ-10 100/5

КТ 0,5 Рег.№ 2473-69

ТЕ2000.01.00.00

КТ 0,5S/1,0 Рег.№ 83048-21

1	2	3	4	5	6	7
7	ПС 110 кВ Кучаш, КРУН-6 кВ, 2 с.ш. 6 кВ, яч. 12, КЛ-6 кВ ф. 6412	ТЛМ-10 100/5 КТ 0,5S Рег.№ 2473-05	НАМИ-10 6000/100 КТ 0,2 Рег.№ 11094-87	ТЕ2000.01.00.00 КТ O,5S/1,0 Рег.№ 83048-21	СИКОН С70, рег.№ 28822-05	УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДу, сервер ИВК
8	ПС 35 кВ Кузбаево, КРУН-6 кВ, 2 с.ш. 6 кВ, яч. 14, ВЛ-6 кВ ф. 14	ТОЛ-СВЭЛ 100/5 КТ 0,5S Рег.№ 70106-17	НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-07	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08	СИКОН С70, рег.№ 28822-05
9	ПС 35 кВ Кузбаево, КРУН-6 кВ, 2 с.ш. 6 кВ, яч. 16, ВЛ-6 кВ ф. 16	ТОЛ-СВЭЛ 150/5 КТ 0,5S Рег.№ 70106-17		СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-12
10	ПС 35 кВ Кузбаево, КРУН-6 кВ, 2 с.ш. 6 кВ, яч. 15, ВЛ-6 кВ ф. 15	ТОЛ-СВЭЛ 200/5 КТ 0,5S Рег.№ 70106-17		СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-12
11	ПС 35 кВ Актуган, КРУН-6кВ, 2 с.ш. 6 кВ, яч. 14, ВЛ-6 кВ ф. 14	IMZ 100/5 КТ 0,5 Рег.№ 16048-97	НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-07	СЭТ-4ТМ.03М.01 КТ O,5S/1,0 Рег.№ 36697-08	-
12	ПС 110 кВ Султанаево, ОРУ-110 кВ, ввод 110 кВ Т-1	ТФЗМ ноб-iv 300/5 КТ 0,5 Рег.№ 26422-04	НКФ-110 110000/V3 / 100/V3 КТ 0,5 Рег.№ 87604-22	ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21	СИКОН С70, рег.№ 28822-05
13	ПС 110 кВ Султанаево, ОРУ-110 кВ, ввод 110 кВ Т-2	ТФЗМ ноб-iv 300/5 КТ 0,5 Рег.№ 26422-04	НКФ-110 110000/V3 / 100/V3 КТ 0,5 Рег.№ 87604-22	ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21	СИКОН С70, рег.№ 28822-05

1	2	3	4	5	6	7
14	ПС 110 кВ Султанаево, 2 СШ 35 кВ, ВЛ 35 кВ Султанаево -Киебак	ТФН-35М 150/5 КТ 0,5 Рег.№ 3690-73 ТФЗМ-35А-У1 150/5 КТ 0,5 Рег.№ 3690-73	ЗНОМ-35-65 35000/V3 / 100/\3 КТ 0,5 Рег.№ 912-70	ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21	СИКОН С70, рег..№28822-05	УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДу, сервер ИВК
15	ПС 110 кВ Султанаево, 1 СШ 35 кВ, ВЛ 35 кВ Султанаево -Надеждино	ТФ3М35А-ХЛ1 100/5 КТ 0,5 Рег.№ 8555-81	ЗНОМ-35-65 35000/V3 / 100/\3 КТ 0,5 Рег.№ 912-70	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08
16	ПС 110 кВ Султанаево, КРУН-6 кВ, 2 с.ш. 6 кВ, яч. 3, ВЛ-6 кВ ф. 12703	ТЛМ-10 200/5 КТ 0,5 Рег.№ 2473-69	НТМИ-6-66 6000/100 КТ 0,5 Рег.№ 2611-70	ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21
17	ПС 35 кВ Надеждино, КРУН-6 кВ, 1 с.ш. 6 кВ, яч. 2, ВЛ-6 кВ ф. 2	ТОЛ 10 50/5 КТ 0,5 Рег.№ 7069-79	ЗНОЛ.06 6000/V3 / 100/V3 КТ 0,5 Рег.№ 3344-72	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08	СИКОН С70, рег..№28822-05
18	ПС 35 кВ Надеждино, КРУН-6 кВ, 1 с.ш. 6 кВ, яч. 3, ВЛ-6 кВ ф. 3	ТОЛ 10 100/5 КТ 0,5 Рег.№ 7069-79	ЗНОЛ.06 6000/V3 / 100/V3 КТ 0,5 Рег.№ 3344-72	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08	СИКОН С70, рег..№28822-05
19	ПС 110 кВ Вояды, ОРУ-110 кВ, ввод 110 кВ Т-1	ТФЗМ 110Б-1У 300/5 КТ 0,5 Рег.№ 26422-04	НКФ-110 110000/V3 / 100/V3 КТ 0,5 Рег.№ 87604-22	ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21	СИКОН С70, рег..№28822-05
20	ПС 110 кВ Вояды, ОРУ-110 кВ, ввод 110 кВ Т-2	ТФЗМ ноб-iv 300/5 КТ 0,5 Рег.№ 26422-04	НКФ-110 110000/V3 / 100/V3 КТ 0,5 Рег.№ 87604-22	ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21
21	ПС 110 кВ Вояды, КРУН-6 кВ, 1 с.ш. 6 кВ, яч. 2, ВЛ-6 кВ ф.5302	ТЛК10-5 200/5 КТ 0,5 Рег.№ 9143-01	НАМИТ-10-2 6000/100 КТ 0,5 Рег.№ 18178-99	ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21

1	2	3	4	5	6	7
22	ПС 110 кВ Вояды, КРУН-6 кВ, 2 с.ш. 6 кВ, яч. 14, ВЛ6 кВ ф.5314	ТЛК10-5 150/5 КТ 0,5 Рег.№ 9143-01	НАМИТ-10-2 6000/100 КТ 0,5 Рег.№ 18178-99	ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21	СИКОН С70, рег..№28822-05	УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДу, сервер ИВК
23	ПС 110 кВ Вояды, 1 СШ 35 кВ, ВЛ 35 кВ Вояды -Янаул 1 ц.	ТОЛ-35 300/5 КТ 0,5S Рег.№ 21256-07	ЗНОМ-35-65 35000/^3 / 100/\3 КТ 0,5 Рег.№ 912-70	ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21
24	ПС 110 кВ Вояды, 1 СШ 35 кВ, ВЛ 35 кВ Вояды -Чангакуль 1 ц.	ТВЭ-35УХЛ2 600/5 КТ 0,5 Рег.№ 13158-92	ЗНОМ-35-65 35000/^3 / 100/\3 КТ 0,5 Рег.№ 912-70	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08
25	ПС 110 кВ Вояды, 2 СШ 35 кВ, ВЛ 35 кВ Вояды -Янаул 2 ц	ТВЭ-35УХЛ2 300/5 КТ 0,5 Рег.№ 13158-92	ЗНОМ-35-65 35000/^3 / 100/\3 КТ 0,5 Рег.№ 912-70	ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21
26	ПС 110 кВ Вояды, 2 СШ 35 кВ, ВЛ 35 кВ Вояды -Чангакуль 2 ц.	ТВЭ-35УХЛ2 600/5 КТ 0,5 Рег.№ 13158-92	ЗНОМ-35-65 35000/^3 / 100/\3 КТ 0,5 Рег.№ 912-70	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-12
27	ПС 110 кВ Андреевка, 2 СШ 35 кВ, ВЛ 35 кВ Андреевка -БКНС-13 1 цепь	ТФЗМ-35Б-1У1 100/5 КТ 0,5 Рег.№ 3689-73	НАМИ 35000/^3 / 100/\3 КТ 0,5 Рег.№ 60002-15	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08	СИКОН С70, рег..№28822-05
28	ПС 110 кВ Андреевка, 1 СШ 35 кВ, ВЛ 35 кВ Андреевка -БКНС-13 2 цепь	ТФЗМ-35Б-1У1 150/5 КТ 0,5 Рег.№ 3689-73	ЗНОМ-35-65 35000/^3 / 100/\3 КТ 0,5 Рег.№ 912-70	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08	СИКОН С70, рег..№28822-05

1	2	3	4	5		7
29	ПС 110 кВ Андреевка, ЗРУ-6 кВ, 1 с.ш. 6 кВ, яч. 10, КЛ-6кВ Л-4910	ТОЛ-НТЗ 200/5 КТ 0,5S Рег.№ 69606-17	НАЛИ-СЭЩ 6000/100 КТ 0,5 Рег.№ 51621-12	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08	СИКОН С70, рег..№28822-05	УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДу, сервер ИВК
30	ПС 110 кВ Андреевка, ЗРУ-6 кВ, 1 с.ш. 6 кВ, яч. 16, КЛ-6кВ Л-4916	ТОЛ-НТЗ-10 200/5 КТ 0,5S Рег.№ 51679-12		СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08
31	ПС 110 кВ Андреевка, ЗРУ-6 кВ, 1 с.ш. 6 кВ, яч. 17, КЛ-6кВ Л-4917	ТПЛМ-10 300/5 КТ 0,5 Рег.№ 2363-68		СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08
32	ПС 110 кВ Андреевка, ЗРУ-6 кВ, 1 с.ш. 6 кВ, яч. 18, КЛ-6кВ Л-4918	ТОЛ-НТЗ-10 300/5 КТ 0,5S Рег.№ 51679-12		СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08
33	ПС 110 кВ Андреевка, ЗРУ-6 кВ, 1 с.ш. 6 кВ, яч. 19, КЛ-6кВ Л-4919	ТПЛМ-10 300/5 КТ 0,5 Рег.№ 2363-68		СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08
34	ПС 110 кВ Андреевка, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч. 20, КЛ-6кВ Л-4920	ТПЛМ-10 200/5 КТ 0,5 Рег.№ 2363-68	НАЛИ-СЭЩ 6000/100 КТ 0,5 Рег.№ 51621-12	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08
35	ПС 110 кВ Андреевка, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч. 21, КЛ-6кВ Л-4921	ТПЛМ-10 200/5 КТ 0,5 Рег.№ 2363-68		СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08
36	ПС 110 кВ Андреевка, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч. 22, КЛ-6кВ Л-4922	ТПЛМ-10 200/5 КТ 0,5 Рег.№ 2363-68		СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08

1	2	3	4	5	6	7
37	ПС 110 кВ Андреевка, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч. 23, КЛ-6кВ Л-4923	ТПЛМ-10 300/5 КТ 0,5 Рег.№ 2363-68	НАЛИ-СЭЩ 6000/100 КТ 0,5 Рег.№ 51621-12	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08	СИКОН С70, рег..№28822-05	УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДу, сервер ИВК
38	ПС 110 кВ Андреевка, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч. 24, КЛ-6кВ Л-4924	ТОЛ-НТЗ-10 300/5 КТ 0,5S Рег.№ 51679-12		СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08
39	ПС 110 кВ Андреевка, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч. 25, КЛ-6кВ Л-4925	ТПЛ-10 400/5 КТ 0,5 Рег.№ 1276-59		СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08
40	ПС 110 кВ Андреевка, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч. 26, КЛ-6кВ Л-4926	ТПЛ-10 300/5 КТ 0,5 Рег.№ 1276-59		СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08
41	ПС 110 кВ Курдым, 1 СШ 35 кВ, ВЛ 35 кВ Курдым -СУН-43 1 ц.	ТФЗМ-35Б-1У1 100/5 КТ 0,5 Рег.№ 3689-73	ЗНОМ-35-65 35000 / 35000/^3/100/^3 КТ 0,5 Рег.№ 912-70	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08	СИКОН С70, рег..№28822-05
42	ПС 110 кВ Курдым, 1 СШ 35 кВ, ВЛ 35 кВ Курдым -Хамитово 1 ц.	ТФЗМ-35А-У1 50/5 КТ 0,5 Рег.№ 3690-73	ЗНОМ-35-65 35000 / 35000/^3/100/^3 КТ 0,5 Рег.№ 912-70	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08
43	ПС 110 кВ Курдым, 2 СШ 35 кВ, ВЛ 35 кВ Курдым -СУН-43 2 ц.	ТФЗМ-35Б-1У1 100/5 КТ 0,5 Рег.№ 3689-73	ЗНОМ-35-65 35000/^3/100/^3 КТ 0,5 Рег.№ 912-70	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08
44	ПС 110 кВ Курдым, 2 СШ 35 кВ, ВЛ 35 кВ Курдым -Хамитово 2 ц.	ТФЗМ-35А-У1 50/5 КТ 0,5 Рег.№ 3690-73	ЗНОМ-35-65 35000/^3/100/^3 КТ 0,5 Рег.№ 912-70	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08

1	2	3	4	5	6	7
45	ПС 110 кВ Курдым, 1 с.ш. 6 кВ, яч. 18, КЛ-6 кВ ф. 5018	ТПЛМ-10 300/5 КТ 0,5 Рег.№ 2363-68	НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-13	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08	СИКОН С70, рег..№28822-05	УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДу, сервер ИВК
46	ПС 110 кВ Курдым, 1 с.ш. 6 кВ, яч. 20, КЛ-6 кВ ф. 5020	ТПЛМ-10 300/5 КТ 0,5 Рег.№ 2363-68		СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08
47	ПС 110 кВ Курдым, 1 с.ш. 6 кВ, яч. 22, КЛ-6 кВ ф. 5022	ТОЛ-НТЗ-10 200/5 КТ 0,5S Рег.№ 51679-12		СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08
48	ПС 110 кВ Курдым, 1 с.ш. 6 кВ, яч. 23, КЛ-6 кВ ф. 5023	ТПЛ-10 300/5 КТ 0,5 Рег.№ 1276-59		СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08
49	ПС 110 кВ Курдым, 1 с.ш. 6 кВ, яч. 25, КЛ-6 кВ ф. 5025	ТПЛМ-10 200/5 КТ 0,5 Рег.№ 2363-68		СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08
50	ПС 110 кВ Курдым, 2 с.ш. 6 кВ, яч. 5, КЛ-6 кВ ф.5005	ТПЛМ-10 200/5 КТ 0,5 Рег.№ 2363-68	НАМИ-10 6000/100 КТ 0,2 Рег.№ 11094-87	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08
51	ПС 110 кВ Курдым, 2 с.ш. 6 кВ, яч. 9, КЛ-6 кВ ф. 5009	ТПЛМ-10 150/5 КТ 0,5 Рег.№ 2363-68		СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08
52	ПС 110 кВ Курдым, 2 с.ш. 6 кВ, яч. 10, КЛ-6 кВ ф. 5010	ТПЛМ-10 300/5 КТ 0,5 Рег.№ 2363-68		СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08
53	ПС 110 кВ Курдым, 2 с.ш. 6 кВ, яч. 11, КЛ-6 кВ ф. 5011	ТПЛМ-10 300/5 КТ 0,5 Рег.№ 2363-68		СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08

1	2	3	4	5	6	7
54	ПС 110 кВ Курдым, 2 с.ш. 6 кВ, яч. 12, КЛ-6 кВ ф. 5012	ТПЛМ-10 200/5 КТ 0,5 Рег.№ 2363-68	НАМИ-10 6000/100 КТ 0,2 Рег.№ 11094-87	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08	СИКОН С70, рег..№28822-05	УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДу, сервер ИВК
55	ПС 110 кВ Курдым, 2 с.ш. 6 кВ, яч. 14, КЛ-6 кВ ф. 5014	ТПЛ-10 200/5 КТ 0,5 Рег.№ 1276-59	НАМИ-10 6000/100 КТ 0,2 Рег.№ 11094-87	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08	СИКОН С70, рег..№28822-05
56	ПС 110 кВ Татышлы, 1 СШ 110 кВ, ВЛ 110 кВ Татышлы -Кайпан 1 ц.	ТФМ-110 300/5 КТ 0,5 Рег.№ 16023-97	НКФ-110-57 У1 110000/V3/ 100/V3 КТ 0,5 Рег.№ 14205-94	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08	СИКОН С70, рег..№28822-05
57	ПС 110 кВ Татышлы, 2 СШ 110 кВ, ВЛ 110 кВ Татышлы -Кайпан 2 ц.	ТФМ-110 300/5 КТ 0,5 Рег.№ 16023-97	НКФ-110-57 У1 110000/^3/ 100/V3 КТ 0,5 Рег.№ 14205-94	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-12	СИКОН С70, рег..№28822-05
58	ПС 110 кВ Игровка, 1 СШ 35 кВ, ввод 35 кВ	ТФНД-35М 150/5 КТ 0,5 Рег.№ 3689-73	ЗНОМ-35-65 35000/^3/100/^3 КТ 0,5 Рег.№ 912-70	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08	СИКОН С70, рег..№28822-05
59	ПС 110 кВ Игровка, 2 СШ 35 кВ, ввод 35 кВ	ТФНД-35М 200/5 КТ 0,5 Рег.№ 3689-73	ЗНОМ-35-65 35000/^3/100/^3 КТ 0,5 Рег.№ 912-70	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08
60	ПС 110 кВ Игровка, КРУН-6 кВ, 1 с.ш. 6 кВ, яч. 11, ВЛ-6 кВ ф. 4811	ТЛМ-10 200/5 КТ 0,5 Рег.№ 2473-05	НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-02	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08
61	ПС 110 кВ Игровка, КРУН-6 кВ, 1 с.ш. 6 кВ, яч. 13, ВЛ-6 кВ ф. 4813	ТЛМ-10 200/5 КТ 0,5 Рег.№ 2473-05	НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-02	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08

1	2	3	4	5	6	7
62	ПС 110 кВ Игровка, КРУН-6 кВ, 1 с.ш. 6 кВ, яч. 15, ВЛ-6 кВ ф.4815	ТЛМ-10 200/5 КТ 0,5 Рег.№ 2473-05	НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-02	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08	СИКОН С70, рег..№28822-05	УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДу, сервер ИВК
63	ПС 110 кВ Игровка, КРУН-6 кВ, 1 с.ш. 6 кВ, яч. 17, ВЛ-6 кВ ф.4817	ТЛМ-10 200/5 КТ 0,5 Рег.№ 2473-05		СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08
64	ПС 110 кВ Игровка, КРУН-6 кВ, 1 с.ш. 6 кВ, яч. 21, ВЛ-6 кВ ф.4821	ТЛМ-10 200/5 КТ 0,5 Рег.№ 2473-05		СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08
65	ПС 110 кВ Игровка, КРУН-6 кВ, 2 с.ш. 6 кВ, яч. 4, ВЛ-6 кВ ф.4804	ТЛМ-10 300/5 КТ 0,5 Рег.№ 2473-69	НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-02	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08
66	ПС 110 кВ Игровка, КРУН-6 кВ, 2 с.ш. 6 кВ, яч. 6, ВЛ-6 кВ ф.4806	ТЛМ-10 200/5 КТ 0,5 Рег.№ 2473-69		СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08
67	ПС 110 кВ Игровка, КРУН-6 кВ, 2 с.ш. 6 кВ, яч. 12, ВЛ-6 кВ ф.4812	ТОЛ-НТЗ-10 300/5 КТ 0,5S Рег.№ 51679-12		СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08
68	ПС 110 кВ Игровка, КРУН-6 кВ, 2 с.ш. 6 кВ, яч. 14, ВЛ-6 кВ ф.4814	ТЛМ-10 300/5 КТ 0,5 Рег.№ 2473-69		СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08
69	ПС 110 кВ Красный Холм, РУ-35 кВ, 1 СШ 35 кВ, Вл 35 кВ Красный Холм - КНС-7 1 ц	ТВ 150/5 КТ 0,5S Рег.№ 64181-16	ЗНОМ-35-65 35000/^3/100/^3 КТ 0,5 Рег.№ 912-70	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08	СИКОН С70, рег..№28822-05
70	ПС 110 кВ Красный Холм, РУ-35 кВ, 2 СШ 35 кВ, ВЛ 35 кВ Красный Холм -КНС-7 2 ц.	ТВ 150/5 КТ 0,5S Рег.№ 64181-16	ЗНОМ-35-65 35000/^3/100/^3 КТ 0,5 Рег.№ 912-70	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08	СИКОН С70, рег..№28822-05

1	2	3	4	5	6	7
71	ПС 110 кВ Красный Холм, КРУН-6кВ 1 с.ш. 6 кВ, яч. 6309, ВЛ-6 кВ ф.6309	ТВЛМ 300/5 КТ 0,5 Рег.№ 45040-10	НАМИТ 6000/100 КТ 0,5 Рег.№ 70324-18	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08	СИКОН С70, рег..№28822-05	УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДу, сервер ИВК
72	ПС 110 кВ Красный Холм, КРУН-6кВ 1 с.ш. 6 кВ, яч. 6310, ВЛ-6 кВ ф. 6310	ТВЛМ 300/5 КТ 0,5 Рег.№ 45040-10		СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08
73	ПС 110 кВ Красный Холм, КРУН-6кВ 1 с.ш. 6 кВ, яч. 6311, ВЛ-6 кВ ф.6311	ТВЛМ 300/5 КТ 0,5 Рег.№ 45040-10		СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08
74	ПС 110 кВ Красный Холм, КРУН-6кВ 1 с.ш. 6 кВ, яч. 6313, ВЛ-6 кВ ф. 6313	ТВЛМ 300/5 КТ 0,5 Рег.№ 45040-10		СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08
75	ПС 110 кВ Красный Холм, КРУН-6кВ 2 с.ш. 6 кВ, яч. 6308, ВЛ-6 кВ ф.6308	ТВЛМ 200/5 КТ 0,5 Рег.№ 45040-10	НТМИ-6 6000/100 КТ 0,5 Рег.№ 380-49	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08
76	ПС 110 кВ Красный Холм, КРУН-6кВ 2 с.ш. 6 кВ, яч. 6305, ВЛ-6 кВ ф. 6305	ТВЛМ 300/5 КТ 0,5 Рег.№ 45040-10		СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08
77	ПС 110 кВ Красный Холм, КРУН-6кВ 2 с.ш. 6 кВ, яч. 6304, ВЛ-6 кВ ф. 6304	ТВЛМ-10 300/5 КТ 0,5 Рег.№ 1856-63		СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08

1	2	3	4	5	6	7
78	ПС 110 кВ Тюльди, 1 СШ 35 кВ, Вл 35 кВ Тюльди -СУН-16 1 ц.	ТВ 200/5 КТ 0,5S Рег.№ 46101-10	ЗНОМ-35-65 35000/^3/100/^3 КТ 0,5 Рег.№ 912-70	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08	СИКОН С70, рег.№ 28822-05	УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДу, сервер ИВК
79	ПС 110 кВ Тюльди, 2 СШ 35 кВ, ВЛ 35 кВ Тюльди -СУН-16 2 ц.	ТВ 200/5 КТ 0,5S Рег.№ 46101-10	ЗНОМ-35-65 35000/^3/100/^3 КТ 0,5 Рег.№ 912-70	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08
80	ПС 110 кВ Тюльди, 1 с.ш. 6 кВ, яч. 3, КЛ-6 кВ ф. 6203	ТОЛ-НТЗ 150/5 КТ 0,5S Рег.№ 69606-17	НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-13	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08
81	ПС 110 кВ Тюльди, 1 с.ш. 6 кВ, яч. 5, КЛ-6 кВ ф. 6205	ТПЛ-10 200/5 КТ 0,5 Рег.№ 1276-59		СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08
82	ПС 110 кВ Тюльди, 1 с.ш. 6 кВ, яч. 11, КЛ-6 кВ ф. 6211	ТОЛ-НТЗ 200/5 КТ 0,5S Рег.№ 69606-17		СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08
83	ПС 110 кВ Тюльди, 1 с.ш. 6 кВ, яч. 13, КЛ-6 кВ ф. 6213	ТОЛ-НТЗ 400/5 КТ 0,5S Рег.№ 69606-17		СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08
84	ПС 110 кВ Тюльди, 2 с.ш. 6 кВ, яч. 23, КЛ-6 кВ ф. 6223	ТВЛ-10 200/5 КТ 0,5 Рег.№ 1856-63	НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-13	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08
85	ПС 110 кВ Тюльди, 2 с.ш. 6 кВ, яч. 27, КЛ-6 кВ ф. 6227	ТОЛ-НТЗ 400/5 КТ 0,5S Рег.№ 69606-17	НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-13	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08
86	ПС 110 кВ Байгузино, КРУН-6 кВ, яч. 6, ВЛ-6 кВ ф. 6	ТЛМ-10 300/5 КТ 0,5 Рег.№ 2473-69	НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-13	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08	-
87	ПС 35 кВ СУН-7, 1 СШ, ввод 6 кВ	ТОЛ-СВЭЛ 600/5 КТ 0,5S Рег.№ 70106-17	VSK I 10b 6000/V3 / 100/V3 КТ 0,5 Рег.№ 47172-11	ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21	-

1	2	3	4	5	6	7
88	ПС 35 кВ СУН-7, 2 СШ, ввод 6 кВ	ТОЛ-СВЭЛ 600/5 КТ 0,5S Рег.№ 70106-17	VSK I 10b 6000/V3 / 100/V3 КТ 0,5 Рег.№ 47172-11	ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21	-	УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДу, сервер ИВК
89	ПС 35 кВ СУН-7, ввод 0,4 кВ, ТСН 1	ТОП 100/5 КТ 0,5 Рег.№ 47959-11	-	ТЕ2000.05.00.00 КТ 0,5S/1,0 Рег.№ 83048-21	-
90	ПС 35 кВ СУН-7, ввод 0,4 кВ, ТСН 2	ТОП-0,66 100/5 КТ 0,5 Рег.№ 15174-06	-	ТЕ2000.05.00.00 КТ 0,5S/1,0 Рег.№ 83048-21	-
91	ПС 35 кВ Хмелевка, 1 СШ, ввод 6 кВ	ТОЛ-СВЭЛ 600/5 КТ 0,5S Рег.№ 70106-17	ЗНОЛ.06 6000/V3 / 100/V3 КТ 0,5 Рег.№ 3344-72	ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21	СИКОН С70, рег..№28822-05
92	ПС 35 кВ Хмелевка, КРУН-6 кВ, 1 с.ш. 6 кВ, яч. № 6, КЛ-6 кВ ф. 6	ТОЛ 10 50/5 КТ 0,5 Рег.№ 7069-79	ЗНОЛ.06 6000/V3 / 100/V3 КТ 0,5 Рег.№ 3344-72	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08
93	ПС 35 кВ Хмелевка, ввод 0,4 кВ, ТСН 1	ТОП 100/5 КТ 0,5 Рег.№ 47959-11	-	ТЕ2000.05.00.00 КТ 0,5S/1,0 Рег.№ 83048-21
94	ПС 35 кВ Хмелевка, 2 СШ, ввод 6 кВ	ТОЛ-СВЭЛ 600/5 КТ 0,5S Рег.№ 70106-17	ЗНОЛ.06 6000/V3 / 100/V3 КТ 0,5 Рег.№ 3344-72	ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21
95	ПС 35 кВ Хмелевка, КРУН-6 кВ, 2 с.ш. 6 кВ, яч. № 17, КЛ-6 кВ ф. 17	ТОЛ 10 100/5 КТ 0,5 Рег.№ 7069-79	ЗНОЛ.06 6000/V3 / 100/V3 КТ 0,5 Рег.№ 3344-72	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08
96	ПС 35 кВ Хмелевка, ввод 0,4 кВ, ТСН 2	ТОП-0,66 50/5 КТ 0,5 Рег.№ 15174-06	-	ТЕ2000.05.00.00 КТ 0,5S/1,0 Рег.№ 83048-21
97	ПС 35 кВ Чангакуль, 1 СШ, Ввод 6 кВ	ТОЛ 10 600/5 КТ 0,5 Рег.№ 7069-79	ЗНОЛ.06 6000/V3 / 100/V3 КТ 0,5 Рег.№ 3344-72	ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21	-
98	ПС 35 кВ Чангакуль, 2 СШ, Ввод 6 кВ	ТОЛ 10 600/5 КТ 0,5 Рег.№ 7069-79	ЗНОЛ.06 6000/V3 / 100/V3 КТ 0,5 Рег.№ 3344-72	ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21	-

1	2	3	4	5	6	7
99	ПС 35 кВ Чангакуль, ввод 0,4 кВ, ТСН 1	ТОП 50/5 КТ 0,5 Рег.№ 47959-11	-	ТЕ2000.05.00.00 КТ 0,5S/1,0 Рег.№ 83048-21	-	УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДу, сервер ИВК
100	ПС 35 кВ Чангакуль, ввод 0,4 кВ, ТСН 2	ТОП 50/5 КТ 0,5 Рег.№ 47959-11	-	ТЕ2000.05.00.00 КТ 0,5S/1,0 Рег.№ 83048-21	-
101	ПС 35 кВ КНС-7 1 СШ, Ввод 6 кВ	IMZ 600/5 КТ 0,5 Рег.№ 16048-97	НАМИТ 6000/100 КТ 0,5 Рег.№ 70324-18	ПСЧ-4ТМ.05М КТ 0,5S/1,0 Рег.№ 36355-07	-
102	ПС 35 кВ КНС-7 2 СШ, Ввод 6 кВ	IMZ 600/5 КТ 0,5 Рег.№ 16048-97	НАМИТ 6000/100 КТ 0,5 Рег.№ 70324-18	ПСЧ-4ТМ.05М КТ 0,5S/1,0 Рег.№ 36355-07	-
103	ПС 35 кВ КНС-7 ввод 0,4 кВ, ТСН 1	ТШП-0,66 200/5 КТ 0,5 Рег.№ 15173-06	-	ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07	-
104	ПС 35 кВ КНС-7 ввод 0,4 кВ, ТСН 2	ТОП-0,66 100/5 КТ 0,5 Рег.№ 15174-06	-	ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07	-
105	ПС 110 кВ Кубиязы, 1 СШ 35 кВ, ВЛ 35 кВ Кубиязы - Аскино 1 ц.	ТФЗМ 35Б-1 У1 150/5 КТ 0,5S Рег.№ 26419-08	ЗНОМ-35-65 35000/^3/100/^3 КТ 0,5 Рег.№ 912-70	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08	СИКОН С70, рег.№ 28822-05
106	ПС 110 кВ Кубиязы, 1 СШ 35 кВ, ВЛ 35 кВ Кубиязы - Биаваш 1 ц.	ТФЗМ-35Б-1У1 200/5 КТ 0,5 Рег.№ 3689-73	ЗНОМ-35-65 35000/^3/100/^3 КТ 0,5 Рег.№ 912-70	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08
107	ПС 110 кВ Кубиязы, 2 СШ 35 кВ, ВЛ 35 кВ Кубиязы - Аскино 2 ц.	ТФЗМ-35А-У1 200/5 КТ 0,5 Рег.№ 3690-73	ЗНОМ-35-65 35000/^3/100/^3 КТ 0,5 Рег.№ 912-70	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08
108	ПС 110 кВ Кубиязы, 2 СШ 35 кВ, ВЛ 35 кВ Кубиязы - Биаваш 2 ц.	ТФЗМ-35Б-1У1 150/5 КТ 0,5 Рег.№ 3689-73	ЗНОМ-35-65 35000/^3/100/^3 КТ 0,5 Рег.№ 912-70	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08

1	2	3	4	5	6	7
109	ПС 35 кВ Совхозная, ВЛ-35 кВ Кубиязы-Биаваш 2 ц.	ТФЗМ-35Б-1У1 300/5 КТ 0,5. Рег.№ 3689-73	ЗНОМ-35-65 35000/^3/100/^3 КТ 0,5 Рег.№ 912-07 ЗНОМ-35-65 35000/^3/100/^3 КТ 0,5 Рег.№ 912-70	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-17	-	УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДу, сервер ИВК
110	ПС 35 кВ Кунгак, РУ-6 кВ, яч. 10, ВЛ-6 кВ ф. 10	ТЛМ-10 100/5 КТ 0,5 Рег.№ 2473-69	НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-07	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08	-
111	КТП-7017 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС Курдым, ф. 5009)	ТОП-0,66 100/5 КТ 0,5 Рег.№ 15174-06	-	ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07	-
112	КТП-2242 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС Игровка, ф. 4823)	ТОП-0,66 50/5 КТ 0,5 Рег.№ 15174-06	-	ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07	-
113	КТП-263 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС СУН-316, КТП-263)	ТОП-0,66 50/5 КТ 0,5 Рег.№ 15174-06	-	ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07	-
114	РУ-0,4 кВ станции сотовой связи ОАО Вымпелком, КЛ-0,4 кВ (ПС КНС-10 ТП-2236)	ТОП-0,66 50/5 КТ 0,5 Рег.№ 15174-06	-	ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07	-
115	СКЗ-0,4 кВ ОАО Газсервис, КЛ-0,4 кВ (ПС КНС-КТП-256)	-	-	СЭБ-1ТМ.02Д.02 КТ 1 Рег.№ 39617-09	-
116	РУ-0,4 кВ станции сотовой связи, ввод 0,4 кВ (ПС КНС-7, ТП-2522 )	ТОП-0,66 75/5 КТ 0,5 Рег.№ 15174-06	-	ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07	-

1	2	3	4	5	6	7
117	КТП-106 6 кВ, ввод 0,4 кВ Т (ПС Тюльди, ф.6201)	ТОП-0,66 100/5 КТ 0,5 Рег№ 15174-06	-	ПСЧ-4ТМ.05МК.04 КТ 0,5S/1,0 Рег.№ 46634-11	-	УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДу, сервер ИВК
118	ТП №912 6 кВ, РУ-0,4 кВ, ВЛ0,4 кВ в сторону БС 02540 ПАО МТС (ПС Чангакуль, ТП №912)	ТОП-0,66 75/5 КТ 0,5 Рег.№ 15174-06	-	ПСЧ-4ТМ.05МК.04 КТ 0,5S/1,0 Рег.№ 36355-07	-
119	ВРУ-0,4 кВ БС 02-929 ПАО МТС, КЛ-0,4 кВ (ПС КНС-10, ТП-666)	ТОП-0,66 50/5 КТ 0,5 Рег.№ 15174-06	-	ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07	-
120	ВРУ-0,4 кВ БС 02-046 ПАО МТС, КЛ-0,4 кВ (ПС Красный Холм ТП-2521)	ТОП-0,66 50/5 КТ 0,5 Рег.№ 15174-06	-	ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07	-

Таблица 3 - Основные метрологические характеристики ИК АИИС КУЭ

Номер ИК	Вид электрической энергии	Границы основной погрешности ±6 (%)	Границы погрешности в рабочих условиях, ±6 (%)
1	2	3	4
1- 4, 11- 28, 31, 33- 49, 56- 66, 68, 71-77,	Активная	1,1	3,1
81, 84, 86, 92, 95, 97, 98, 101, 102, 106,	Активная	1,1	3,1
81, 84, 86, 92, 95, 97, 98, 101, 102, 106,	Реактивная	2,7	5,2
107, 108, 109, 110	Реактивная	2,7	5,2
5, 6, 50-55	Активная	1,0	3,2
5, 6, 50-55	Реактивная	2,4	5,3
7	Активная	1,0	3,0
7	Реактивная	2,4	5,2
8- 10, 3, 29, 30, 32, 38, 47, 67, 69, 70, 78-	Активная	1,1	3,2
80, 82, 83, 85, 87, 88, 91, 94, 105	Реактивная	2,7	5,3
89, 90, 93, 96, 99, 100, 103, 104- 114, 116-	Активная	0,9	3,0
120	Реактивная	2,3	5,1
115	Активная	1,1	2,3

Пределы абсолютной погрешности смещения шкалы времени

компонентов СОЕВ АИИС КУЭ относительно национальной шкалы координированного времени Российской Федерации UTC (SU), (±) с

Примечания:

1 Характеристики погрешности ИК даны для измерений электроэнергии (получасовая).

2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95

3 Границы погрешности результатов измерений приведены для cosф=0,9, токе ТТ, равном 100% от 1ном для нормальных условий; при cos ф=0,8, токе ТТ, равном 1 (2) % от 1ном для ИК, в состав которых входят ТТ класса точности 0,5 S; токе ТТ, равном 5 % от 1ном для ИК, в состав которых входят ТТ класса точности 0,5 для рабочих условий, при температуре окружающего воздуха в местах расположения счетчиков от 0 до +40 °С. Для ИК, в состав которых входит счетчик прямого включения, значения силы тока рассчитываются от 1б.

Таблица 4 - Основные технические характеристики ИК АИИС КУЭ

Наименование характеристики	Значение
1	2
Количество измерительных каналов	120
Нормальные условия параметры сети: - напряжение, % от ином - ток, % от 1ном - коэффициент мощности - частота. Гц температура окружающей среды для счетчиков, °С	от 98 до 102 от 100 до 120 0,9 50 от +21 до +25
Условия эксплуатации параметры сети: - напряжение, % от ином - ток, % от 1ном для ИК, содержащих ТТ класса точности 0,2 S или 0,5 S для ИК, содержащих ТТ класса точности 0,2 или 0,5 для ИК, содержащих счетчики прямого включения - коэффициент мощности cos9 (sm9) - частота, Гц температура окружающей среды для ТТ, ТН. °С температура окружающей среды для счетчиков, °С температура окружающей среды для УСПД, °С температура окружающей среды для сервера ИВК, СБД, СБДу,°С атмосферное давление, кПа относительная влажность, %, не более	от 90 до 110 от 1(2) до 120 от 5 до 120 от 0,05-Тб до 1макс от 0,5 инд. до 1 емк от 49,6 до 50,4 от -40 до +70 от -40 до +40 от -10 до +50 от +10 до + 35 от 84,0 до 107,0 80
Надежность применяемых в АИИС КУЭ компонентов Счетчики: СЭТ-4ТМ.03М (рег.№ 36697-08): - среднее время наработки на отказ, ч, не менее СЭТ-4ТМ.03М (рег.№ 36697-12): - среднее время наработки на отказ, ч, не менее	140 000 165 000

1	2
СЭТ-4ТМ.03М (рег.№ 36697-17): - среднее время наработки на отказ, ч, не менее	220 000
ПСЧ-4ТМ.05МК (рег.№ 46634-11): - среднее время наработки на отказ, ч, не менее	165 000
ПСЧ-4ТМ.05М (рег.№ 36355-07) - среднее время наработки на отказ, ч, не менее	165 000
СЭБ-1ТМ.02Д (рег.№ 39617-09) - среднее время наработки на отказ, ч, не	140 000
ТЕ2000 (рег.№ 83048-21) - среднее время наработки на отказ, ч, не менее	220 000
УСВ-2: - среднее время наработки на отказ, ч, не менее	35000
УСПД: - среднее время наработки на отказ, ч, не менее	70000
Сервер ИВК, СБД, СБДу: - среднее время наработки на отказ, ч, не менее	100000
Глубина хранения информации Счетчики: СЭТ-4ТМ.03М (рег.№ 36697-08): - каждого массива профиля со временем интегрирования 30 минут, сут, не менее	113
СЭТ-4ТМ.03М (рег.№ 36697-12): - каждого массива профиля со временем интегрирования 30 минут, сут, не менее	114
СЭТ-4ТМ.03М (рег.№ 36697-17): - каждого массива профиля со временем интегрирования 30 минут, сут, не менее	114
ПСЧ-4ТМ.05МК (рег.№ 46634-11): - каждого массива профиля со временем интегрирования 30 минут, сут, не менее	113
ПСЧ-4ТМ.05М (рег.№ 36355-07): - каждого массива профиля со временем интегрирования 30 минут, сут, не менее	113
СЭБ-1ТМ.02Д (рег.№ 39617-09) - каждого массива профиля со временем интегрирования 30 минут, сут, не менее	113
ТЕ2000 (рег.№ 83048-21) - каждого массива профиля со временем интегрирования 30 минут, сут, не менее	113
УСПД: - суточные данные о тридцатиминутных приращениях электропотребления по каждому каналу и электропотребление за месяц по каждому каналу, сут, не менее	45
Сервер ИВК, СБД, СБДу,: - данные измерений и журналы событий, лет, не менее	3,5

Надежность системных решений:

- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

Регистрация событий:

- в журнале событий счетчика:

- параметрирования;

- пропадания напряжения;

- коррекции времени в счетчике, УСПД

Защищенность применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование:

- электросчетчика;

- промежуточных клеммников вторичных цепей напряжения;

- испытательной коробки;

- УСПД;

- серверов.

- защита информации на программном уровне:

- результатов измерений (при передаче, возможность использования цифровой подписи);

- установка пароля на счетчик;

- установка пароля на серверах;

- установка пароля УСПД.

Знак утверждения типа

наносится на титульные листы формуляра на АИИС КУЭ типографским способом.

Комплектность

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 — Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт.
1	2	3
Трансформатор тока	ТОЛ 10	14
	ТФН-35М	3
	ТФЗМ 110Б-1У	18
	ТЛМ-10	28
	ТОЛ-СВЭЛ	14
	ТФЗМ-35А-У1	7
	ТФ3М35А-ХЛ1	2
	ТЛК10-5	4
	ТОЛ-35	2
	ТВЭ-35УХЛ2	9
	ТФЗМ-35Б-1У1	14
	ТФЗМ 35Б-1 У1	2
	ТОЛ-НТЗ	10
	ТОЛ-НТЗ-10	10
	ТПЛМ-10	28
	ТПЛ-10	10

1	2	3
Трансформатор тока	ТФМ-110	6
	ТФНД-35М	4
	ТВ	12
	ТВЛМ	12
	ТВЛМ-10	2
	ТВЛ-10	2
	ТОП	9
	ТОП-0,66	39
	IMZ	6
	ТШП-0,66	3
Трансформаторы напряжения	ЗНОМ-35-65	51
	ЗНОЛ.06	18
	НКФ-110	18
	НКФ-110-57 У1	6
	НАМИ-10	3
	НАМИТ-10	9
	НАМИТ-10-2	2
	НТМИ-6-66	1
	НАМИТ	3
	НАМИ	1
	НАЛИ-СЭЩ	2
	НТМИ-6	1
	VSK I 10b	6
Счетчик электрической энергии	ТЕ2000.01.00.00	21
	СЭТ-4ТМ.03М.01	79
	ТЕ2000.05.00.00	6
	ПСЧ-4ТМ.05М.04	9
	ПСЧ-4ТМ.05М	2
	ПСЧ-4ТМ.05МК.04	2
	СЭБ-1ТМ.02Д.02	1
Устройство синхронизации времени	УСВ-2	2
Контроллер сетевой индустриальный (УСПД)	СИКОН С70	13
Сервер баз данных ПАО АНК «Башнефть» «Башнефть-Уфанефтехим»	Сервер ИВК	1
Сервера баз данных	СБД	1
Сервера баз данных	СБДу	1
Документация
Формуляр	ФО 26.51/234/23	1

Сведения о методах измерений

приведены в документе "Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии ПАО АНК «Башнефть» (БНД Янаульский ЦЭЭ). МВИ 26.51/234/23, аттестованном ООО «Энерготестконтроль», аттестат аккредитации № RA.RU.312560 от 03.08.2018.
