| Номер в госреестре | 91329-24 |
| Наименование СИ | Спектрометры атомно-абсорбционные |
| Обозначение типа СИ | AVRORA |
| Изготовитель | Macylab Instruments Inc., Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 15.02.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометры атомно-абсорбционные AVRORA (далее - спектрометры) предназначены для измерений содержания элементов, входящих в состав проб различных веществ, находящихся в жидком, твердом или газообразном состоянии в соответствии с методами (методиками) измерений.
К настоящему типу средств измерений относятся спектрометры атомно-абсорбционные AVRORA следующих модификаций: AA-1800E, AA-1800C, AA-1800H, AA-1800EL, AA-1800S, AA-1800DL, AA-1800F, которые отличаются между собой видом и количеством атомизаторов, наличием гидридной приставки и числом ламп, которые одновременно могут быть установлены в карусель. Состав спектрометра и вспомогательные модули к нему (автосамплер, насос воздушный и система охлаждения электротермического атомизатора) приведены в таблице 1.
Принцип действия спектрометров основан на измерении поглощения излучения, испускаемого лампой с полым катодом, исследуемой пробой, находящейся в атомизаторе спектрометра в виде атомного пара с последующим расчетом содержания элемента по градуировочной характеристике.
Таблица 1 - Состав спектрометра (в зависимости от модификации)
| Модификация | АА-1800E | АА-1800C | АА-1800H | АА-1800EL | АА-1800S | АА-1800DL | AA-1800F |
| Атомизатор: - пламенный | + | + | + | + | — | + | + |
| - электротермический | + | — | + | + | + | — | — |
| Гидридная приставка | — | — | — | + | — | — | — |
| Автосамплер | + | — | + | + | + | — | — |
Продолжение таблицы 1
| Модификация | АА-1800E | АА-1800C | АА-1800H | АА-1800EL | АА-1800S | АА-1800DL | AA-1800F |
| Система охлаждения электротермического атомизатора | + | — | + | + | + | — | — |
| Компрессор воздушный | + | + | + | + | — | + | + |
| Количество ламп в карусели | 8 | 6 | 6 | 8 | 6 | 8 | 3 |
Спектрометры оснащены дейтериевой лампой в качестве корректора фона и могут поставляться в комплекте с автосамплером для автоматической подачи проб.
Управление процессом измерения и обработки выходной информации осуществляется при помощи компьютера, на котором установлено программное обеспечение AA-1800E analysis software.
Нанесение знака поверки на спектрометр и его пломбирование не предусмотрено.
Обозначение типа спектрометров, обозначение модификации, серийный номер в формате цифрового обозначения, наносятся на информационную табличку (шильд), расположенную на задней панели, методом печати при её изготовлении.
Общий вид спектрометров приведен на рисунке 1. Вид шильда приведен на рисунке 2.

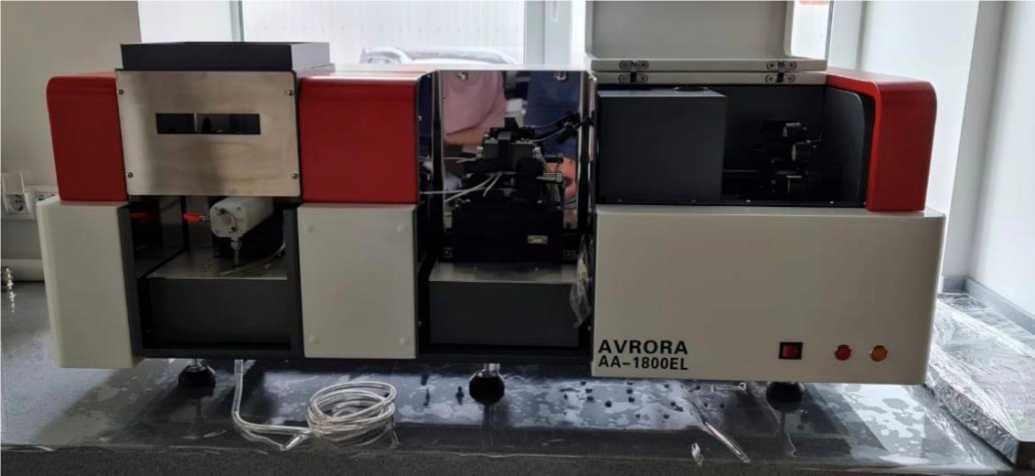

Рисунок 1 - Общий вид спектрометров атомно-абсорбционных AVRORA

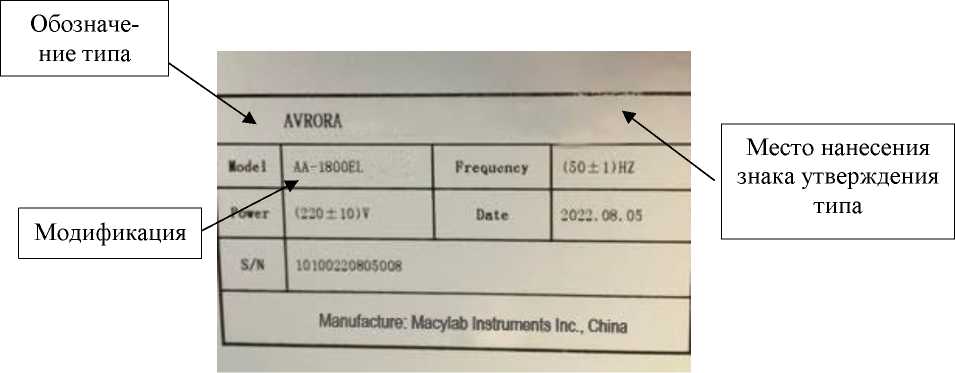

Рисунок 2 - Вид информационной таблички (шильда) с обозначением типа спектрометра, модификации и серийным номером
Спектрометры оснащены встроенным программным обеспечением и автономным программным обеспечением (далее - ПО) AA-1800E analysis software. Идентификационные данные автономного ПО приведены в таблице 2. Идентификационные данные встроенного ПО пользователю недоступны.
Встроенное программное обеспечение реализует аппаратные функции спектрометра.
Автономное программное обеспечение выполняет следующие функции: управление работой спектрометра, сбор и обработку данных (включая количественный расчет и калибровку, статистическую и графическую обработку, а также сохранение данных).
Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014
Влияние программного обеспечения на метрологические характеристики учтено при их нормировании.
аблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | AA-1800E analysis software |
| Номер версии (идентификационный номер) ПО, не ниже | AA-1800XX_1.0.0.202200804 |
| Цифровой идентификатор ПО | - |
| Примечание - XX в номере версии соответствует индексу, находящемуся после цифрового обозначения модификации спектрометра (E, C, H, EL, S, DL, F) | |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Спектральный диапазон, нм | от 190 до 900 |
| Характеристические концентрации (для контрольных элементов), мкг/дм3, не более: - с пламенным атомизатором: - Cu | 20 |
| - Zn | 10 |
| - c электротермическим атомизатором: - Cd | 0,1 |
| - с гидридной приставкой: - Hg | 0,5 |
| Предел обнаружения (для контрольных элементов) мкг/дм3, не более: - с пламенным атомизатором: - Cu | 30 |
| - Zn | 15 |
| -c электротермическим атомизатором -Cd | 0,5 |
| - с гидридной приставкой: - Hg | 1,0 |
| Относительное СКО выходного сигнала, %, не более: -с пламенным атомизатором: - Cu | 5,0 |
| - Zn | 1,0 |
| -с электротермическим атомизатором: - Cd | 10 |
| -с гидридной приставкой: - Hg | 5,0 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (ДхШ*В), мм, не более: - спектрометр: -модификации АА-1800Е, АА-1800Н, АА-1800С, AA-1800S, AA-1800F | 990x475x410 |
| - модификация AA-1800EL | 1310x570x590 |
| - модификация AA-1800DL | 880x690x570 |
| - автосамплер AS 8000 | 670x570x830 |
| - компрессор воздушный GA-61 | 400x310x620 |
| - система охлаждения электротермического атомизатора | 640x460x800 |
Окончание таблицы 4
| Наименование характеристики | Значение |
| Масса, кг, не более: - спектрометр: - модификации АА-1800Е, АА-1800Н, АА-1800С, AA-1800S, AA-1800F - модификация AA-18OOEL - модификация AA-18OODL - автосамплер AS 8000 - компрессор воздушный GA-61 - система охлаждения электротермического атомизатора | 100 166,5 83,5 5 22 65 |
| Потребляемая мощность, В •А, не более - спектрометр: - модификации АА-1800Е, AA-18OOEL, АА-1800Н - модификации АА-18ООС, AA-18OOS, AA-18OODL, AA-18OOF - автосамплер AS 8000 - компрессор воздушный GA-61 - система охлаждения электротермического атомизатора | 6000 5000 500 600 1500 |
| Средняя наработка до отказа, ч, не менее | 10000 |
| Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха, %, не более | от +17 до +28 75 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50±1 |
наносится на информационную табличку (шильд), расположенную на задней панели спектрометра, методом печати при её изготовлении и на титульный лист руководства по эксплуатации методом компьютерной графики.
| Таблица 5 - Комплектность спектромет | ра | |
| Наименование | Обозначение | Количество |
| Спектрометр атомно-абсорбционный AVRORA | AA-1800E, AA-1800C, AA-1800H, AA-1800EL, AA-1800S, AA-1800DL, AA-1800F | 1 шт. |
| Комплект ЗИП | — | 1 шт. (по заказу) |
| Руководство по эксплуатации | — | 1 экз. |
| Автосамплер | AS 8000 | 1 шт.1) |
| Компрессор воздушный | GA-61 | 1 шт.2) |
| Система охлаждения электротермического атомизатора | — | 1 шт.3) |
| 1) - для всех модификаций, кроме AA-1800DL, AA-1800F и AA-1800C; 2) - для всех модификаций, кроме AA-1800S; 3) - для всех модификаций, кроме AA-1800C, AA-1800DL и AA-1800F. | ||
приведены в документе «Спектрометр атомно-абсорбционный AVRORA. Руководство по эксплуатации», глава 4, п.4.3 «Общие сведения о процедуре проведения испытания образца».
При использовании в сфере государственного регулирования обеспечения единства измерений спектрометры применяются в соответствии с аттестованными методиками (методами) измерений.
Стандарт предприятия «Спектрометры атомно-абсорбционные AVRORA». Macylab Instruments Inc., Китай.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
