| Номер в госреестре | 91330-24 |
| Наименование СИ | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО АНК "Башнефть" (БНД Арланский ЦЭЭ) |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Башнефть-Добыча" (ООО "Башнефть-Добыча"), г. Уфа |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО АНК «Башнефть» (БНД Арланский ЦЭЭ) (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.
АИИС КУЭ представляет собой многофункциональную, трехуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.
АИИС КУЭ включает в себя следующие уровни:
1-й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН) и счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.
2-й уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий в себя сетевые индустриальные контроллеры СИКОН С70 (далее-УСПД), каналообразующую аппаратуру, технические средства приема-передачи данных.
3-й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер баз данных, расположенный в Центре обработки данных филиала ПАО АНК «Башнефть» «Башнефть-Уфанефтехим» (сервер ИВК), сервера баз данных, расположенные в Арланском (СБД), Уфимском (СБДУ) цехах по эксплуатации электрооборудования,
устройства синхронизации времени типа УСВ-2 (УСВ), автоматизированные рабочие места (АРМ), программное обеспечение (ПО) «Пирамида 2000, каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.
Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе со счетчиков:
- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с. активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин;
- средняя на интервале времени 30 мин. активная (реактивная) электрическая мощность;
Для ИК, в состав которых входит УСПД, цифровой сигнал с выходов счетчиков поступает на входы УСПД, где осуществляется вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, накопление, хранение и передача накопленных данных на верхний уровень АИИС КУЭ, а также отображение информации по подключенным к УСПД устройствам.
Для ИК, в состав которых не входит УСПД, цифровой сигнал с выходов счетчиков поступает на верхний уровень АИИС КУЭ.
На верхнем - третьем уровне АИИС КУЭ СБД производит сбор результатов измерений, состояния средств и объектов измерений и передачу полученной информации на сервер ИВК, где выполняется дальнейшая обработка измерительной информации, в частности хранение измерительной информации, ее накопление, оформление отчетных документов, отображение информации на мониторах АРМ.
Сервер ИВК обеспечивает прием измерительной информации в виде XML-файлов установленных форматов от АИИС КУЭ утвержденного типа третьих лиц посредством электронной почты сети Internet в соответствии с Приложением № 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.
Передача информации из сервера ИВК в ПАК АО «АТС», в филиал АО «СО ЕЭС» и смежным субъектам ОРЭМ осуществляется по каналу связи с протоколом TCP/IP сети Internet в виде XML-файлов установленных форматов, подписанных при необходимости электронноцифровой подписью, в соответствии с Приложением 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.
Результаты измерений электроэнергии передаются в целых числах кВ'Рч и соотнесены с единым календарным временем.
АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание шкалы всемирного координированного времени на всех уровнях АИИС КУЭ (ИИК, ИВКЭ, ИВК). В состав СОЕВ входят устройства синхронизации времени УСВ-2, синхронизирующие собственную шкалу времени с национальной шкалой координированного времени РФ UTC (SU) по сигналам навигационной системы ГЛОНАСС.
Периодичность сравнения шкалы времени СБД, СБДУ со шкалой времени соответствующего УСВ, осуществляется не реже 1 раза в сутки. При обнаружении расхождения шкалы времени СБД или СБДУ от шкалы времени УСВ более ± 1 с. выполняется синхронизация шкалы времени СБД или СБДУ.
Сравнение шкалы времени сервера ИВК и СБДУ осуществляется каждый сеанс связи, но не реже 1 раза в сутки. При обнаружении расхождения шкалы времени сервера ИВК от шкалы времени СБДУ более ± 1 с. выполняется синхронизация шкалы времени сервера ИВК.
Сравнение шкалы времени УСПД и СБД осуществляется не реже 1 раза в сутки. При обнаружении расхождения шкалы времени УСПД от шкалы времени СБД на величину, превышающую ±2 с, выполняется синхронизация шкалы времени УСПД.
Для ИК, в состав которых входит УСПД, сравнение шкалы времени счетчиков со шкалой времени УСПД осуществляется не реже 1 раза в сутки. При обнаружении расхождения шкалы счетчика от шкалы времени УСПД на величину, превышающую ±2 с, выполняется синхронизация шкалы времени счетчика.
Для ИК, в состав которых не входит УСПД, сравнение шкалы времени счетчиков и шкалы времени соответствующего сервера баз данных осуществляется не реже 1 раза в сутки. При обнаружении расхождения шкалы счетчика от шкалы времени СБД на величину, превышающую ±2 с, выполняется синхронизация шкалы времени счетчика.
Журналы событий счетчиков, УСПД, сервер ИВК, СБД, СБДУ отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.
Нанесение знака поверки на АИИС КУЭ не предусмотрено.
Заводской номер 03/23 АИИС КУЭ нанесен на маркировочную табличку типографским способом в виде цифрового кода, которая крепится на корпус сервера ИВК.

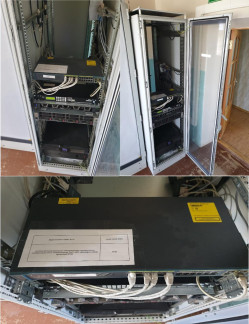

Общий вид сервера ИВК АИИС КУЭ с указанием места нанесения заводского номера представлен на рисунке 1
Место нанесения заводского номера
Рисунок 1 - Общий вид сервера ИВК с указанием места нанесения заводского номера
В АИИС КУЭ используется программное обеспечение (ПО) «Пирамида 2000». Уровень защиты от непреднамеренных и преднамеренных изменений ПО соответствует уровню - «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значения |
| ^Идентификационное наименование ПО | CalcClients.dll |
| Номер версии (идентификационный номер) ПО | 3 |
| Цифровой идентификатор ПО | e55712d0b1b219065d63da949114dae4 |
| 2.Идентификационное наименование ПО | CalcLeakage.dll |
| Номер версии (идентификационный номер) ПО | 3 |
| Цифровой идентификатор ПО | b1959ff70be1eb17c83f7b0f6d4a132f |
| 3.Идентификационное наименование ПО | CalcLosses.dll |
| Номер версии (идентификационный номер) ПО | 3 |
| Цифровой идентификатор ПО | d79874d10fc2b156a0fdc27e 1ca480ac |
| 4.Идентификационное наименование ПО | Metrology.dll |
| Номер версии (идентификационный номер) ПО | 3 |
| Цифровой идентификатор ПО | 52e28d7b608799bb3ccea41b548d2c83 |
| 5.Идентификационное наименование ПО | ParseBin.dll |
| Номер версии (идентификационный номер) ПО | 3 |
| Цифровой идентификатор ПО | 6f557f885b737261328cd77805bd1ba7 |
| 6.Идентификационное наименование ПО | ParseIEC.dll |
| Номер версии (идентификационный номер) ПО | 3 |
| Цифровой идентификатор ПО | 48e73a9283d1e66494521f63d00b0d9f |
| 7.Идентификационное наименование ПО | ParseModbus.dll |
| Номер версии (идентификационный номер) ПО | 3 |
| Цифровой идентификатор ПО | c391d64271acf4055bb2a4d3fe1f8f48 |
| 8.Идентификационное наименование ПО | ParsePiramida.dll |
| Номер версии (идентификационный номер) ПО | 3 |
| Цифровой идентификатор ПО | ecf532935ca1a3fd3215049af1fd979f |
| 9.Идентификационное наименование ПО | SynchroNSI.dll |
| Номер версии (идентификационный номер) ПО | 3 |
| Цифровой идентификатор ПО | 530d9b0126f7cdc23 ecd814c4eb7ca09 |
| ^.Идентификационное наименование ПО | VerifyTime.dll |
| Номер версии (идентификационный номер) ПО | 3 |
| Цифровой идентификатор ПО | 1ea5429b261fb0e2884f5b356a1d1e75 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Состав измерительных каналов АИИС КУЭ приведен в таблице 2.
Таблица 2 — Состав измерительных каналов АИИС КУЭ
| Номер ИК | Наименование измерительного канала | Состав измерительного канала | ||||
| Трансформатор тока | Трансформатор напряжения | Счетчик электрической энергии | ИВКЭ | ИВК | ||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 1 | ПС 35 кВ Саклово, ОРУ-35 кВ, ввод 35 кВ Т-1 | ТОЛ-НТЗ-35-IV 150/5 КТ 0,2S Рег.№ 62259-15 | ЗНОЛ-СЭЩ-35-IV 35000 /V3 / 100/\3 КТ 0,5 Рег.№ 47213-11 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | СИКОН С70, рег.№ 28822-05 | УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДу, сервер ИВК |
| 2 | ПС 35 кВ Саклово, ОРУ-35 кВ, ввод 35 кВ Т-2 | ТОЛ-НТЗ-35-IV 150/5 КТ 0,2S Рег.№ 62259-15 | ЗНОЛ-СЭЩ-35-IV 35000 /V3 / 100/\3 КТ 0,5 Рег.№ 47213-11 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-12 | ||
| 3 | ПС 35 кВ Саклово, РУ-6 кВ, 1 с.ш. 6 кВ, яч. 6, ВЛ-6 кВ ф. 6 | ТОЛ 10 100/5 КТ 0,5 Рег.№ 7069-79 | НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-07 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | ||
| 4 | ПС 35 кВ КНС-4, ОРУ-35 кВ, ввод 35 кВ Т-1 | ТОЛ-НТЗ-35-IV 300/5 КТ 0,2S Рег.№ 62259-15 | ЗНОМ-35-65 35000/V3 / 100/\3 КТ 0,5 Рег.№ 912-70 | ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | СИКОН С70, рег.№ 28822-05 | |
| 5 | ПС 35 кВ КНС-4, ОРУ-35 кВ, ввод 35 кВ Т-2 | ТОЛ-НТЗ-35-IV 300/5 КТ 0,2S Рег.№ 62259-15 | ЗНОМ-35-65 35000 /V3 / 100/\3 КТ 0,5 Рег.№ 912-70 | ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | ||
| 6 | ПС 110 кВ Кашир, ОРУ-110 кВ, ввод 110 кВ Т-1 | ТГМ 150/5 КТ 0,5S Рег.№ 59982-15 | НАМИ-110 УХЛ1 110000/V3 /100/^3 КТ 0,5 Рег.№ 24218-13 | СЭТ-4ТМ.03М КТ 0,2S/0,5 Рег.№ 36697-12 | СИКОН С70, рег.№ 28822-05 | |
| 7 | ПС 110 кВ Кашир, ОРУ-110 кВ,ввод 110 кВ Т-2 | ТГМ 150/5 КТ 0,5S Рег.№ 59982-15 | НАМИ-110 УХЛ1 110000/V3 /100/^3 КТ 0,5 Рег.№ 24218-13 | СЭТ-4ТМ.03М КТ 0,2S/0,5 Рег.№ 36697-12 | ||
| 8 | ПС 110 кВ Кашир, РУ-6 кВ, 1 с.ш. 6 кВ, яч. 8, КЛ-6 кВ | ТОЛ-СЭЩ 200/5 КТ 0,5S Рег.№ 51623-12 | НАЛИ-СЭЩ 6000/100 КТ 0,5 Рег.№ 51621-12 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-12 | ||
| 9 | ПС 110 кВ Кашир, РУ-6 кВ, 2 с.ш. 6 кВ, яч. 14, КЛ-6 кВ | ТОЛ-СЭЩ 200/5 КТ 0,5S Рег.№ 51623-12 | НАЛИ-СЭЩ 6000/100 КТ 0,5 Рег.№ 51621-12 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-12 | ||
| 10 | ПС 110 кВ Кашир, ф. 6 КТП-1717 | ТОП-0,66 150/5 КТ 0,5 Рег.№ 15174-06 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | - | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 11 | ПС 110 кВ Кашир, ф. 6 КТП-834 | ТОП-0,66 150/5 КТ 0,5 Рег.№ 15174-06 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | - | УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДу, сервер ИВК |
| 12 | ПС 110 кВ Кашир, ф. 6 КТП-642 | ТОП-0,66 150/5 КТ 0,5 Рег.№ 15174-06 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | - | |
| 13 | ПС 110 кВ Кашир, ф. 6 КТП-11376 | ТШП-0,66 200/5 КТ 0,5 Рег.№ 15173-06 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | - | |
| 14 | ПС 35 кВ КНС-11, КРУН-6 кВ, 2 с.ш. 6 кВ, яч. 13, ВЛ-6 кВ ф. 13 | ТОЛ-СВЭЛ 200/5 КТ 0,5S Рег.№ 70106-17 | НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-07 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | ||
| 15 | ПС 35 кВ КНС-11, ф. 13, КТП-1788 | ТОП 50/5 КТ 0,5 Рег.№ 47959-11 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | 1 | |
| 16 | ПС 35 кВ КНС-11, ф. 13 КТП-6367 | ТОП 100/5 КТ 0,5 Рег.№ 47959-11 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | 1 | |
| 17 | ПС 35 кВ КНС-11, ф. 13 КТП-1787 | ТОП 100/5 КТ 0,5 Рег.№ 47959-11 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | - | |
| 18 | ПС 35 кВ КНС-11,ф. 13 КТП-2288 | ТШП 200/5 КТ 0,5 Рег.№ 47957-11 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | - | |
| 18 | ПС 110 кВ Ташкиново, ОРУ-110 кВ, ввод 110 кВ Т-1 | ТФЗМ 110Б-1У 300/5 КТ 0,5 Рег. № 26422-04 | НКФ-110 110000/V3 / 100/V3 КТ 0,5 Рег.№ 87604-22 | ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | СИКОН С70, рег.№ 28822-05 | |
| 19 | ПС 110 кВ Ташкиново, ОРУ-110 кВ, ввод 110 кВ Т-1 | ТФЗМ иоб-iv 300/5 КТ 0,5 Рег. № 26422-04 | НКФ-110 110000/V3 / 100/V3 КТ 0,5 Рег.№ 87604-22 | ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | ||
| 20 | ПС 110 кВ Ташкиново, ОРУ-110 кВ, ввод 110 кВ Т-2 | ТФЗМ иоб-iv 300/5 КТ 0,5 Рег.№ 26422-04 | НКФ-110 110000/V3 / 100/V3 КТ 0,5 Рег.№ 87604-22 | ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 21 | ПС 110 кВ Ташкиново, РУ-6 кВ, 1 с.ш. 6 кВ, яч. 2, ВЛ6 кВ ф. 2 | ТПЛМ-10 75/5 КТ 0,5 Рег.№ 2363-68 | НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-07 | ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | СИКОН С70, рег.№28822-05 | УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДу, сервер ИВК |
| 22 | ПС 110 кВ Ташкиново, РУ-6 кВ, 1 с.ш. 6 кВ, яч. 4, ВЛ6 кВ ф. 4 | ТПЛ-10 200/5 КТ 0,5 Рег.№ 1276-59 | НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-07 | ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | ||
| 23 | ПС 110 кВ Ташкиново, РУ-6 кВ, 1 с.ш. 6 кВ, яч. 8, ВЛ6 кВ ф. 8 | ТПЛМ-10 200/5 КТ 0,5 Рег.№ 2363-68 | ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | |||
| 24 | ПС 110 кВ Ташкиново, РУ-6 кВ, 1 с.ш. 6 кВ, яч. 9, ВЛ6 кВ ф. 9 | ТПЛ-10 300/5 КТ 0,5 Рег.№ 1276-59 | ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | |||
| 25 | ПС 110 кВ Ташкиново, РУ-6 кВ, 2 с.ш. 6 кВ, яч. 14, ВЛ-6 кВ ф. 14 | ТПЛМ-10 200/5 КТ 0,5 Рег.№ 2363-68 | НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-07 | ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | ||
| 26 | ПС 110 кВ Ташкиново, РУ-6 кВ, 2 с.ш. 6 кВ, яч. 28, ВЛ-6 кВ ф. 28 | ТПЛМ-10 200/5 КТ 0,5 Рег.№ 2363-68 | ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | |||
| 27 | ПС 110 кВ Ташкиново, ф.20 РВНО-8 6 кВ | ТЛК-10 75/5 КТ 0,5 Рег.№ 9143-06 | ЗНОЛП 6000/100 КТ 0,5 Рег.№ 23544-07 | ПСЧ-4ТМ.05МК.00.01 КТ 0,5S/1,0 Рег.№ 50460-12 | - | |
| 28 | ПС 110 кВ Парковая, ОРУ-110 кВ, отпайка ВЛ 110 кВ на ПС 110 кВ Парковая 1 ц. | ТФЗМ 110Б-1У 300/5 КТ 0,5 Рег.№ 26422-04 | НКФ-110 110000/V3 / 100/V3 КТ 0,5 Рег.№ 87604-22 | ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | СИКОН С70, рег.№28822-05 | |
| 29 | ПС 110 кВ Парковая, ОРУ-110 кВ, отпайка ВЛ 110 кВ на ПС 110 кВ Парковая 2 ц | ТФЗМ иоб-iv 300/5 КТ 0,5 Рег.№ 26422-04 | НКФ-110 110000/^3 /100/^3 КТ 0,5 Рег.№ 87604-22 | ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 30 | ПС 110 кВ Парковая, ОРУ-35 кВ, 1 СШ 35 кВ, ВЛ 35 кВ Парковая - Наратово | ТФН-35М 200/5 КТ 0,5 Рег.№ 3690-73 | ЗНОМ-35-65 35000 /V3 / 100/\3 КТ 0,5 Рег.№ 912-70 | ТЕ2000.01.00.00 КТ O,5S/1,0 Рег.№ 83048-21 | СИКОН С70, рег.№28822-05 | УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДу, сервер ИВК |
| 31 | ПС 110 кВ Парковая, РУ-6 кВ, 2 с.ш. 6 кВ, яч. 11, ВЛ-6 кВ ф. 11 | ТЛМ-10 300/5 КТ 0,5 Рег.№ 2473-69 | НТМИ-6-66 6000/100 КТ 0,5 Рег.№ 2611-70 | ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | ||
| 32 | ПС 110 кВ Парковая, РУ-6 кВ, 1 с.ш. 6 кВ, яч. 7, ВЛ-6 кВ ф. 7 | ТЛМ-10 300/5 КТ 0,5 Рег.№ 2473-69 | НАМИ-10-95УХЛ2 6000/100 КТ 0,5 Рег.№ 20186-05 | ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | ||
| 33 | ПС 110 кВ Можары, ОРУ-110 кВ, ВЛ 110 кВ Арлан -Можары 1ц | ТФЗМ 110Б-1У 300/5 КТ 0,5 Рег.№ 26422-04 | НКФ-110 110000/V3 / 100/V3 КТ 0,5 Рег.№ 87604-22 | ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | СИКОН С70, рег.№28822-05 | |
| 34 | ПС 110 кВ Можары, ОРУ-110 кВ, ВЛ 110 кВ Арлан -Можары 2ц | ТФЗМ иоб-iv 300/5 КТ 0,5 Рег.№ 26422-04 | НКФ-110 110000/V3 / 100/V3 КТ 0,5 Рег.№ 87604-22 | ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | ||
| 35 | ПС 110 кВ Можары, РУ-6 кВ, 2 с.ш. 6 кВ, яч. 13, ВЛ-6 кВ ф. 13 | ТЛМ-10 100/5 КТ 0,5 Рег.№ 2473-69 | НТМИ-6-66 6000/100 КТ 0.5 Рег.№ 2611-70 | ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | ||
| 36 | ПС 110 кВ Мирная, ОРУ-110 кВ, ввод 110 кВ Т-2 | ТФЗМ иоб-iv 300/5 КТ 0,5 Рег.№ 26422-04 | НКФ-110 110000/V3 / 100/V3 КТ 0,5 Рег.№ 87604-22 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | СИКОН С70, рег.№28822-05 | |
| 37 | ПС 110 кВ Мирная, ОРУ-110 кВ, ввод 110 кВ Т-1 | ТФЗМ иоб-iv 300/5 КТ 0,5 Рег.№ 26422-04 | НКФ-110 110000/V3 / 100/V3 КТ 0,5 Рег.№ 87604-22 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | ||
| 38 | ПС 110 кВ Мирная, ОРУ-35 кВ, 1 СШ 35 кВ, ВЛ 35 кВ Мирная -Уртаул 1 ц. | ТОЛ-35 150/5 КТ 0,5S Рег.№ 21256-07 | ЗНОМ-35-65 35000 /V3 / 100/\3 КТ 0,5 Рег.№ 912-70 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 39 | ПС 110 кВ Мирная, ОРУ-35 кВ, 2 СШ 35 кВ, ВЛ 35 кВ Мирная -Уртаул 2 ц. | ТОЛ-СЭЩ 200/5 КТ 0,5 Рег.№ 59870-15 | ЗНОМ-35-65 35000 /V3 / 100/\3 КТ 0,5 Рег.№ 912-70 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | СИКОН С70, рег.№28822-05 | УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБД у, сервер ИВК |
| 40 | ПС 110 кВ Уралы, ОРУ-110 кВ, ВЛ-110 кВ отпайка от ВЛ 110 кВ Арлан -Редькино 1 ц | ТФЗМ 110Б-1У 300/5 КТ 0,5 Рег.№ 26422-04 | НКФ-110 110000/V3 / 100/V3 КТ 0,5 Рег.№ 87604-22 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | СИКОН С70, рег.№28822-05 | |
| 41 | ПС 110 кВ Уралы, ОРУ-110 кВ, ВЛ-110 кВ отпайка от ВЛ 110 кВ Арлан -Редькино 2 ц. | ТФЗМ иоб-iv 300/5 КТ 0,5 Рег.№ 26422-04 | НКФ-110 110000/V3 / 100/V3 КТ 0,5 Рег.№ 87604-22 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | ||
| 42 | ПС 35 кВ Чуганак, ЗРУ-6 кВ, 1 с.ш. 6 кВ, яч. 4, ВЛ-6 кВ ф. 4 | ТПЛ-10 200/5 КТ 0,5 Рег.№ 1276-59 | НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-07 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-12 | СИКОН С70, рег.№28822-05 | |
| 43 | ПС 35 кВ Чуганак, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч. 16, ВЛ-6 кВ ф. 16 | ТОЛ-СВЭЛ 200/5 КТ 0,5S Рег.№ 70106-17 | НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-07 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | ||
| 44 | ПС 35 кВ Чуганак, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч. 18, ВЛ-6 кВ ф. 18 | ТПЛ-10с 100/5 КТ 0,5 Рег.№ 29390-10 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | |||
| 45 | ПС 35 кВ КНС-15, РУ-6 кВ, яч. 6, ВЛ-6 кВ ф. 6 | ТОЛ-СВЭЛ 75/5 КТ 0,5S Рег.№ 70106-17 | НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-07 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | - | |
| 46 | ПС 35 кВ Ашит, РУ-6 кВ, 1 с.ш. 6 кВ, яч. 3, ВЛ-6 кВ ф. 3 | ТЛК10 200/5 КТ 0,5 Рег.№ 9143-83 | НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-07 | ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | СИКОН С70, рег.№ 28822-05 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 47 | ПС 35 кВ Ашит, РУ-6 кВ, 1 с.ш. 6 кВ, яч. 5, ВЛ-6 кВ ф. 5 | ТПЛ-10 400/5 КТ 0,5 Рег.№ 1276-59 | НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-07 | ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | СИКОН С70, рег.№ 28822-05 | УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБД у, сервер ИВК |
| 48 | ПС 35 кВ Ашит, РУ-6 кВ, 1 с.ш. 6 кВ, яч. 9, ВЛ-6 кВ ф. 9 | ТОЛ-НТЗ 200/5 КТ 0,5S Рег.№ 69606-17 | ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | |||
| 49 | ПС 35 кВ Ашит, РУ-6 кВ, 2 с.ш. 6 кВ, яч. 13, ВЛ-6 кВ ф. 13 | ТВЛМ-10 200/5 КТ 0,5 Рег.№ 1856-63 | НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-07 | ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | ||
| 50 | ПС 35 кВ Ашит, РУ-6 кВ, 2 с.ш. 6 кВ, яч. 17, ВЛ-6 кВ ф. 17 | ТПФМ-10 400/5 КТ 0,5 Рег.№ 814-53 | ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | |||
| 51 | ПС 35 кВ Ашит, РУ-6 кВ, 2 с.ш. 6 кВ, яч. 19, ВЛ-6 кВ ф. 19 | ТОЛ-НТЗ 300/5 КТ 0,5S Рег.№ 69606-17 | ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | |||
| 52 | ПС 35 кВ Ашит, ф.11, КТП-835 | ТОП-0,66 50/5 КТ 0,5 Рег.№ 15174-06 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | - | |
| 53 | ПС 35 кВ Ашит, ф.11, КТП-6911 | ТОП-0,66 50/5 КТ 0,5 Рег.№ 15174-06 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | - | |
| 54 | ПС 110 кВ Арлан, РУ-6 кВ, 1 с.ш. 6 кВ, яч. 3, ВЛ-6 кВ ф. 3 | ТПОЛ-10 600/5 КТ 0,5 Рег.№ 1261-59 | НАЛИ-СЭЩ 6000/100 КТ 0,5 Рег.№ 51621-12 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | СИКОН С70, рег.№ 28822-05 | |
| 55 | ПС 110 кВ Арлан, РУ-6 кВ, 1 с.ш. 6 кВ, яч. 5, ВЛ-6 кВ ф. 5 | ТПЛ-10 400/5 КТ 0,5 Рег.№ 1276-59 ТПЛМ-10 Рег.№ 2363-68 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | |||
| 56 | ПС 110 кВ Арлан, РУ-6 кВ, 1 с.ш. 6 кВ, яч. 7, ВЛ-6 кВ ф. 7 | ТПОЛ-10 600/5 КТ 0,5 Рег.№ 1261-59 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 57 | ПС 110 кВ Арлан, РУ-6 кВ, 2 с.ш. 6 кВ, яч. 15, ВЛ-6 кВ ф. 15 | ТПОЛ-10 600/5 КТ 0,5 Рег.№ 1261-59 | НАЛИ-СЭЩ 6000/100 КТ 0,5 Рег.№ 51621-12 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | СИКОН С70, рег.№ 28822-05 | УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБД у, сервер ИВК |
| 58 | ПС 35 кВ Первомайская, РУ-6 кВ, 1 с.ш. 6 кВ, яч. 3, ВЛ6 кВ ф. 3 | ТПЛ-СВЭЛ-10 400/5 КТ 0,5S Рег.№ 44701-10 | НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-07 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | СИКОН С70, рег.№ 28822-05 | |
| 59 | ПС 35 кВ Первомайская, РУ-6 кВ, 1 с.ш. 6 кВ, яч. 5, ВЛ6 кВ ф. 5 | ТПЛ-СВЭЛ-10 400/5 КТ 0,5S Рег.№ 44701-10 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | |||
| 60 | ПС 35 кВ Первомайская, РУ-6 кВ, 1 с.ш. 6 кВ, яч. 7, ВЛ6 кВ ф. 7 | ТПЛ-СВЭЛ-10 400/5 КТ 0,5S Рег.№ 44701-10 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | |||
| 61 | ПС 35 кВ Первомайская, РУ-6 кВ, 1 с.ш. 6 кВ, яч. 9, ВЛ6 кВ ф. 9 | ТЛМ-10 400/5 КТ 0,5 Рег.№ 2473-69 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | |||
| 62 | ПС 35 кВ Первомайская, РУ-6 кВ, 1 с.ш. 6 кВ, яч. 13, ВЛ-6 кВ ф. 13 | ТЛМ-10 400/5 КТ 0,5 Рег.№ 2473-69 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | СИКОН С70, рег.№ 28822-05 | ||
| 63 | ПС 35 кВ Первомайская, РУ-6 кВ, 2 с.ш. 6 кВ, яч. 17, ВЛ-6 кВ ф. 17 | ТОЛ-НТЗ-10 300/5 КТ 0,5S Рег.№ 51679-12 | НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-07 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | ||
| 64 | ПС 35 кВ Первомайская, РУ-6 кВ, 2 с.ш. 6 кВ, яч. 19, ВЛ-6 кВ ф. 19 | ТПЛ-10 300/5 КТ 0,5 Рег.№ 1276-59 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 65 | ПС 35 кВ Первомайская, РУ-6 кВ, 2 с.ш. 6 кВ, яч. 21, ВЛ-6 кВ ф. 21 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-07 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | СИКОН С70, рег.№ 28822-05 | УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБД у, сервер ИВК |
| 66 | ПС 35 кВ Первомайская, РУ-6 кВ, 2 с.ш. 6 кВ, яч. 21, ВЛ-6 кВ ф. 21 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | |||
| 67 | ПС 35 кВ Первомайская, РУ-6 кВ, 2 с.ш. 6 кВ, яч. 23, ВЛ-6 кВ ф. 23 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | |||
| 68 | ПС 110 кВ Уразаево, РУ-6 кВ, 2 с.ш. 6 кВ, яч. 20, ВЛ-6 кВ ф. 20 | ТПЛ-10 300/5 КТ 0,5 Рег.№ 1276-59 | - НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-13 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | Н С70, 8822-05 | |
| 69 | ПС 110 кВ Уразаево, РУ-6 кВ, 2 с.ш. 6 кВ, яч. 22, ВЛ-6 кВ ф. 22 | ТПЛ-10с 300/5 КТ 0,2 Рег.№ 29390-10 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | сико рег.№ 2! | ||
| 70 | ПС 110 кВ Михайловка, РУ-6 кВ, 1 с.ш. 6 кВ, яч. 23,ВЛ-6 кВ ф. 23 | ТЛ10-1 200/5 КТ 0,5 Рег.№ 4346-74 | НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-07 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Зав.№ 0802121665 Рег.№ 36697-08 | - | |
| 71 | ПС 110 кВ Калегино, КРУН-6 кВ, яч. 7, ВЛ-6 кВ ф. 7 | ТВЛМ 400/5 Рег.№ 45040-10 | НАМИТ-10 6000/100 КТ 0,2 Рег.№ 16687-13 | ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | СИКОН С70, рег.№ 28822-05 | |
| 72 | ПС 110 кВ Калегино, КРУН-6 кВ, яч. 11, ВЛ-6 кВ ф. 11 | ТЛМ-10 300/5 КТ 0,5 Рег.№ 2473-69 | ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 73 | ПС 110 кВ Калегино, КРУН-6 кВ, яч. 17, ВЛ-6 кВ ф. 17 | ТОЛ 10 150/5 КТ 0,5 Рег.№ 7069-02 | НАМИТ-10 Ктн =6000/100 КТ 0,2 Рег.№ 16687-13 | ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21 | СИКОН С70, рег.№ 28822-05 | УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБД у, сервер ИВК |
| 74 | ПС 110 кВ Шушнур, КРУН-6 кВ, 1 с.ш. 6 кВ, яч. 3, ВЛ-6 кВ ф. 3 | ТЛМ-10 300/5 КТ 0,5 Рег.№ 2473-00 | НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-97 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | СИКОН С70, рег.№ 28822-05 | |
| 75 | ПС 110 кВ Шушнур, КРУН-6 кВ, 1 с.ш. 6 кВ, яч. 5, ВЛ-6 кВ ф. 5 | ТЛК10 200/5 КТ 0,5 Рег.№ 9143-83 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | |||
| 76 | ПС 110 кВ Шушнур, КРУН-6 кВ, 1 с.ш. 6 кВ, яч. 7, ВЛ-6 кВ ф. 7 | ТЛМ-10 300/5 КТ 0,5 Рег.№ 2473-00 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | |||
| 77 | ПС 110 кВ Шушнур, КРУН-6 кВ, 1 с.ш. 6 кВ, яч. 13, ВЛ-6 кВ ф. 13 | ТЛМ-10 300/5 КТ 0,5 Рег.№ 2473-00 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | |||
| 78 | ПС 110 кВ Шушнур, КРУН-6 кВ, 1 с.ш. 6 кВ, яч. 17, ВЛ-6 кВ ф. 17 | ТЛК10 200/5 КТ 0,5 Рег.№ 9143-83 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | |||
| 79 | ПС 110 кВ Шушнур, КРУН-6 кВ, 1 с.ш. 6 кВ, яч. 19, ВЛ-6 кВ ф. 19 | ТЛМ-10 200/5 КТ 0,5 Рег.№ 2473-00 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | |||
| 80 | ПС 110 кВ Шушнур, КРУН-6 кВ, 1 с.ш. 6 кВ, яч. 21, ВЛ-6 кВ ф. 21 | ТЛК10 200/5 КТ 0,5 Рег.№ 9143-83 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | |||
| 81 | ПС 110 кВ Шушнур, КРУН-6 кВ, 1 с.ш. 6 кВ, яч. 23, ВЛ-6 кВ ф. 23 | ТЛК10 200/5 КТ 0,5 Рег.№ 9143-83 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 82 | ПС 110 кВ Шушнур, КРУН-6 кВ, 2 с.ш. 6 кВ, яч. 14, ВЛ-6 кВ ф. 14 | ТЛМ-10 300/5 КТ 0,5 Рег.№ 2473-00 | НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-97 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | СИКОН С70, рег.№ 28822-05 | УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБД у, сервер ИВК |
| 83 | ПС 110 кВ Шушнур, КРУН-6 кВ, 2 с.ш. 6 кВ, яч. 16, ВЛ-6 кВ ф. 16 | ТЛК10 300/5 КТ 0,5 Рег.№ 9143-83 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | |||
| 84 | ПС 110 кВ Шушнур, КРУН-6 кВ, 2 с.ш. 6 кВ, яч. 18, ВЛ-6 кВ ф. 18 | ТЛК10 200/5 КТ 0,5 Рег.№ 9143-83 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | |||
| 85 | ПС 110 кВ Шушнур, КРУН-6 кВ, 2 с.ш. 6 кВ, яч. 20, ВЛ-6 кВ ф. 20 | ТЛК10 300/5 КТ 0,5 Рег.№ 9143-83 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | |||
| 86 | ПС 110 кВ Шушнур, КРУН-6 кВ, 2 с.ш. 6 кВ, яч. 22, ВЛ-6 кВ ф. 22 | ТЛК10 300/5 КТ 0,5 Рег.№ 9143-83 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | |||
| 87 | ПС 110 кВ Шушнур, КРУН-6 кВ, 2 с.ш. 6 кВ, яч. 24, ВЛ-6 кВ ф. 24 | ТЛМ-10 300/5 КТ 0,5 Рег.№ 2473-69 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | |||
| 88 | ПС 35 кВ Уртаул, ЗРУ-6 кВ, 1 с.ш. 6 кВ, яч. 1, ВЛ-6 кВ ф. 1 | ТВЛМ-10 200/5 КТ 0,5 Рег.№ 1856-63 | НАМИТ-10 6000/100 КТ 0,5 Зав.№ 0680 Рег.№ 16687-02 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | СИКОН С70, рег.№ 28822-05 | |
| 89 | ПС 35 кВ Уртаул, ЗРУ-6 кВ, 1 с.ш. 6 кВ, яч. 3, ВЛ-6 кВ ф. 3 | ТВЛМ-10 300/5 КТ 0,5 Рег.№ 1856-63 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | |||
| 90 | ПС 35 кВ Уртаул, ЗРУ-6 кВ, 1 с.ш. 6 кВ, яч. 5, ВЛ-6 кВ ф. 5 | ТВЛМ-10 200/5 КТ 0,5 Рег.№ 1856-63 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 91 | ПС 35 кВ Уртаул, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч. 13, ВЛ-6 кВ ф. 13 | ТВЛМ-10 200/5 КТ 0,5 Рег.№ 1856-63 | НАМИТ-10-2 6000/100 КТ 0,5 Рег.№ 18178-99 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | СИКОН С70, рег.№ 28822-05 | УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБД у, сервер ИВК |
| 92 | ПС 35 кВ Уртаул, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч. 15, ВЛ-6 кВ ф. 15 | ТВЛМ-10 300/5 КТ 0,5 Рег.№ 1856-63 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | |||
| 93 | ПС 35 кВ Уртаул, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч. 17, ВЛ-6 кВ ф. 17 | ТВЛМ-10 200/5 КТ 0,5 Рег.№ 1856-63 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | |||
| 94 | КТП-7764 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т, отпайка от ф. 11 ПС Уртаул | ТШП 400/5 КТ 0,5 Рег.№ 47959-11 | - | СЭТ-4ТМ.03М.09 КТ 0,5S/1,0 Рег.№ 36697-08 | - | |
| 95 | ПС 110 кВ Раздолье, ЗРУ-6 кВ, 1 с.ш. 6 кВ, яч. 3, ВЛ-6 кВ ф. 3 | ТЛМ-10 150/5 КТ 0,5 Рег.№ 2473-69 | ЗНОЛ.06 6000/^3/100/^3 КТ 0,5 Зав.№ 4512 Зав.№ 4504 Зав.№ 4162 Рег.№ 3344-72 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | СИКОН С70, рег.№ 28822-05 | |
| 96 | ПС 110 кВ Раздолье, ЗРУ-6 кВ, 1 с.ш. 6 кВ, яч. 4, ВЛ-6 кВ ф. 4 | ТЛМ-10 200/5 КТ 0,5S Рег.№ 2473-05 | СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08 | |||
| 97 | ПС 110 кВ Кутерем, ЗРУ-6 кВ, 1 с.ш. 6 кВ, яч.29 | ТОЛ-СЭЩ 600/5 КТ 0,5S Рег.№ 51623-12 | НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-02 | СЭТ-4ТМ.03М КТ 0,2S/0,5 Рег.№ 36697-08 | - | |
| 98 | ПС 110 кВ Кутерем, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч.30 | ТОЛ-СЭЩ 600/5 КТ 0,5S Рег.№ 51623-12 | НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-02 | СЭТ-4ТМ.03М КТ 0,2S/0,5 Рег.№ 36697-08 | - | |
| 99 | КТП-Ферма 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ф. 16 от ПС 110 кВ Ташкиново НикОйл) | ТШП-0,66 200/5 КТ 0,5 Рег.№ 15173-06 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | - |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 100 | КТП-гр. Галисламов 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ВЛ-6 кВ ф. 11 от ПС 110 кВ Ташкиново) | ТОП-0,66 200/5 КТ 0,5 Рег.№ 15174-06 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | - | УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБД у, сервер ИВК |
| 101 | КТП-АЗС № 1 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ВЛ 6 кВ ф. 18 от ПС 110 кВ Ташкиново ИП Шайбаков) | ТОП-0,66 150/5 КТ 0,5 Рег.№ 15174-06 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | - | |
| 102 | КТП-6216 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ВЛ-6 кВ ф. 5 от ПС 35 кВ Ашит) | ТОП-0,66 150/5 КТ 0,5 Рег.№ 57218-14 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | - | |
| 103 | КТП-6420 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ВЛ-6 кВ ф. 15 от ПС 110 кВ Арлан) | ТШП 300/5 КТ 0,5 Рег.№ 47957-11 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | - | |
| 104 | КТП-920 6 кВ, РУ-0,4 кВ, КЛ-0,4 кВ в сторону ООО фирма РОМ (ПС Первомайская ф.13) | ТШП-0,66 200/5 КТ 0,5 Рег.№ 15173-06 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | - | |
| 105 | КТП-6442 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ВЛ-6 кВ ф. 12 от ПС 35 кВ Саклово) | ТОП-0,66 150/5 КТ 0,5 Рег.№ 15174-06 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | - | |
| 106 | КТП-6580 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ВЛ 6 кВ ф. 6 от ПС 35 кВ КНС-11) | ТОП-0,66 100/5 КТ 0,5 Рег.№ 15174-06 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | - |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 107 | КТП-КФХ 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ВЛ 6 кВ ф. 6 от ПС 110 кВ Ташкиново) | ТШП-0,66 200/5 КТ 0,5 Рег.№ 15173-06 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | - | УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБД у, сервер ИВК |
| 108 | КТП-Ветеран 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ВЛ 6 кВ ф. 11 от ПС 110 кВ Ташкиново) | ТОП-0,66 50/5 КТ 0,5 Рег.№ 15174-06 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | - | |
| 109 | КТП-Полет 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ВЛ-6 кВ ф. 11 от ПС 110 кВ Ташкиново) | ТШП-0,66 200/5 КТ 0,5 Рег.№ 15173-06 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | - | |
| 110 | КТП-2001 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ВЛ-6 кВ ф. 11 от ПС 110 кВ Ташкиново) | ТОП-0,66 50/5 КТ 0,5 Рег.№ 15174-06 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | - | |
| 111 | КТП-Восход 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ВЛ-6 кВ ф. 11 от ПС 110 кВ Ташкиново) | ТНШ 300/5 КТ 0,5 Рег.№ 47957-11 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | - | |
| 112 | КТП-КНС 5 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ВЛ 6 кВ ф. 20 от ПС 110 кВ Ташкиново) | ТШП-0,66 200/5 КТ 0,5 Рег.№ 15173-06 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | - | |
| 113 | ТП-6169 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ВЛ 6 кВ ф. 20 от ПС 110 кВ Ташкиново) | ТШП-0,66 400/5 КТ 0,5 Рег.№ 15173-06 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | - | |
| 114 | КТП-171Б 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ВЛ-6 кВ ф. 20 от ПС 110 кВ Ташкиново) | ТШП-0,66 400/5 КТ 0,5 Рег.№ 15173-06 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | - |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 115 | КТП-Восточное 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ВЛ 6 кВ ф. 20 от ПС 110 кВ Ташкиново) | ТШП-0,66 400/5 КТ 0,5 Рег.№ 15173-06 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,O Рег.№ 36355-07 | - | УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБД у, сервер ИВК |
| 116 | КТП-6366 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ВЛ 6 кВ ф. 23 от ПС 110 кВ Шушнур) | ТОП 75/5 КТ 0,5 Рег.№ 47959-11 | - | ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07 | - |
Таблица 3 - Основные метрологические характеристики ИК АИИС КУЭ
| Номер ИК | Вид электрической энергии | Границы основной погрешности ±6 (%) | Границы погрешности в рабочих условиях, ±6 (%) |
| 1,2,4,5 | Активная Реактивная | 0,9 2,0 | 2,0 3,6 |
| 3, 19- 37, 39- 42, 44, 46, 47, 49, 50, 54- 57, 61, 62, 6468, 70, 74- 93, 95 | Активная Реактивная | 1,1 2,7 | 3,1 5,2 |
| 6, 7, 97, 98 | Активная Реактивная | 1,0 2,6 | 2,9 4,6 |
| 8, 9, 14, 38, 43, 45, 48, 51, 58- 60, 63, 96 | Активная Реактивная | 1,1 2,7 | 3,2 5,3 |
| 69 | Активная Реактивная | 0,9 2,0 | 1,9 3,5 |
| 71 | Активная Реактивная | 0,7 1,5 | 1,9 3,5 |
| 72, 73 | Активная Реактивная | 1,0 2,4 | 3,0 5,2 |
| 10- 13, 15- 18, 52, 53, 94, 99 - 116 | Активная Реактивная | 0,9 2,3 | 3,0 5,1 |
| Пределы абсолютной погрешности смещения шкалы времени компонентов СОЕВ АИИС КУЭ относительно национальной шкалы координированного времени Российской Федерации UTC (SU), (±) с | 5 | ||
Продолжение таблицы 3__________________________________________________________
Примечания:
1 Характеристики погрешности ИК даны для измерений электроэнергии (получасовая).
2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95
3 Границы погрешности результатов измерений приведены для cosф=0,9, токе ТТ, равном 100% от Ihom для нормальных условий; при cos ф=0,8, токе ТТ, равном 1 (2) % от Ihom для ИК, в состав которых входят ТТ класса точности 0,2 S и 0,5S; токе ТТ, равном 5 % от Ihom для ИК, в состав которых входят ТТ класса точности 0,2 и 0,5 для рабочих условий, при температуре окружающего воздуха в местах расположения счетчиков от 0 до +40 °С. Для ИК, в состав которых входит счетчик прямого включения, значения силы тока, рассчитываются от 1б.
Таблица 4 - Основные технические характеристики АИИС КУЭ
| Наименование характеристики | Значение |
| 1 | 2 |
| Количество измерительных каналов | 116 |
| Нормальные условия параметры сети: - напряжение, % от Uhom - ток, % от Ihom - коэффициент мощности - частота. Гц температура окружающей среды для счетчиков, °С | от 98 до 102 от 100 до 120 0,9 50 от +21 до +25 |
| Условия эксплуатации параметры сети: - напряжение, % от Uhom - ток, % от Ihom - коэффициент мощности cos9 (sm9) - частота, Гц температура окружающей среды для ТТ, ТН. °С температура окружающей среды для счетчиков, °С температура окружающей среды для УСПД, °С температура окружающей среды для сервера ИВК, СБД, СБДу °С атмосферное давление, кПа относительная влажность, %, не более | от 90 до 110 от 1 до 120 от 0,5 инд. до 1 емк от 49,6 до 50,4 от -40 до +70 от 0 до +40 от -10 до +50 от +10 до + 35 от 84,0 до 107,0 80 |
| Надежность применяемых в АИИС КУЭ компонентов Счетчики: СЭТ-4ТМ.03М (рег.№ 36697-12): - среднее время наработки на отказ, ч, не менее СЭТ-4ТМ.03М (рег.№ 36697-08): - среднее время наработки на отказ, ч, не менее ПСЧ-4ТМ.05МК (рег.№ 50460-12): - среднее время наработки на отказ, ч, не менее ПСЧ-4ТМ.05М (рег.№ 36355-07) - среднее время наработки на отказ, ч, не менее ТЕ2000 (рег.№ 83048-21): - среднее время наработки на отказ, ч, не менее УСВ-2: - среднее время наработки на отказ, ч, не менее УСПД: | 165000 140000 165000 165000 220000 35000 |
| - среднее время наработки на отказ, ч, не менее | 70000 |
Продолжение таблицы 4
| 1 | 2 |
| Сервер ИВК, СБД, СБДу: - среднее время наработки на отказ, ч, не менее | 100000 |
| Глубина хранения информации Счетчики: СЭТ-4ТМ.03М (рег.№ 36697-12): - каждого массива профиля со временем интегрирования 30 минут, сут, не менее СЭТ-4ТМ.03М (рег.№ 36697-08): - каждого массива профиля со временем интегрирования 30 минут, сут, не менее ПСЧ-4ТМ.05МК (рег.№ 50460-12): - каждого массива профиля со временем интегрирования 30 минут, сут, не менее ПСЧ-4ТМ.05М (рег.№ 36355-07): - каждого массива профиля со временем интегрирования 30 минут, сут, не менее ТЕ2000 (рег.№ 83048-21): - каждого массива профиля со временем интегрирования 30 минут, сут, не менее УСПД: - суточные данные о тридцатиминутных приращениях электропотребления по каждому каналу и электропотребление за месяц по каждому каналу , сут,не менее Сервер ИВК, СБД, СБДу: - данные измерений и журналы событий, лет, не менее | 114 113 114 113 113 45 3,5 |
Надежность системных решений:
- резервирование каналов связи: информация о результатах измерений может
передаваться в организации-участники оптового рынка электроэнергии по электронной почте. Регистрация событий:
- в журнале событий счетчика:
- параметрирования;
- пропадания напряжения;
- коррекции времени в счетчике, УСПД
Защищенность применяемых компонентов:
- механическая защита от несанкционированного доступа и пломбирование:
- электросчетчика;
- промежуточных клеммников вторичных цепей напряжения;
- испытательной коробки;
- УСПД;
- серверов.
- защита информации на программном уровне:
- результатов измерений (при передаче, возможность использования цифровой подписи);
- установка пароля на счетчик;
- установка пароля на серверах;
- установка пароля УСПД.
наносится на титульные листы формуляра на АИИС КУЭ типографским способом.
Комплектность АИИС КУЭ представлена в таблице 5.
Таблица 5 — Комплектность АИИС КУЭ
| Наименование | Обозначение | Количество, шт. |
| 1 | 2 | 3 |
| Трансформатор тока | ТВЛМ | 2 |
| ТВЛМ-10 | 14 | |
| ТГМ | 6 | |
| ТЛ10-1 | 2 | |
| ТЛК10 | 18 | |
| ТЛК-10 | 2 | |
| ТЛМ-10 | 28 | |
| ТНШ | 3 | |
| ТОЛ 10 | 4 | |
| ТОЛ-35 | 2 | |
| ТОЛ-НТЗ-35-IV | 10 | |
| ТОЛ-НТЗ | 4 | |
| ТОЛ-НТЗ-10 | 2 | |
| ТОЛ-СВЭЛ | 7 | |
| ТОЛ-СЭЩ | 14 | |
| ТОП | 12 | |
| ТОП-0,66 | 36 | |
| ТПЛ-10 | 19 | |
| ТПЛ-10с | 4 | |
| ТПЛМ-10 | 9 | |
| ТПЛ-СВЭЛ-10 | 6 | |
| ТПОЛ-10 | 6 | |
| ТПФМ-10 | 2 | |
| ТФЗМ 110Б-1У | 30 | |
| ТФН-35М | 2 | |
| ТШП | 9 | |
| ТШП-0,66 | 27 | |
| Трансформатор напряжения | ЗНОЛ.06 | 3 |
| ЗНОЛП | 3 | |
| ЗНОЛ-СЭЩ-35-IV | 6 | |
| ЗНОМ-35-65 | 15 | |
| НАЛИ-СЭЩ | 4 | |
| НАМИ-10-95УХЛ2 | 1 | |
| НАМИ-110 УХЛ1 | 6 | |
| НАМИТ-10 | 19 | |
| НАМИТ-10-2 | 1 | |
| НКФ-110 | 30 | |
| НТМИ-6-66 | 2 | |
| Счетчик электрической энергии | ПСЧ-4ТМ.05М.04 | 28 |
| ПСЧ-4ТМ.05МК.00.01 | 1 |
| СЭТ-4ТМ.03М | 4 | |
| СЭТ-4ТМ.03М.01 | 55 | |
| СЭТ-4ТМ.03М.09 | 1 |
Продолжение таблицы 5
| 1 | 2 | 3 |
| ТЕ2000.01.00.00 | 27 | |
| Устройство синхронизации времени | УСВ-2 | 2 |
| Контроллер сетевой индустриальный (УСПД) | СИКОН С70 | 17 |
| Сервер баз данных ЦОД «Б ашнефть-Уф анефтехим» | Сервер ИВК | 1 |
| Сервера баз данных | СБД | 1 |
| СБДу | 1 | |
| Документация | ||
| Формуляр | ФО 26.51/256/23 | 1 |
приведены в документе "Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии ПАО АНК «Башнефть» (БНД Арланский ЦЭЭ). МВИ 26.51/256/23, аттестованном ООО «Энерготестконтроль», аттестат аккредитации № RA.RU.312560 от 03.08.2018.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
