| Номер в госреестре | 91331-24 |
| Наименование СИ | Анализаторы оптико-эмиссионные |
| Обозначение типа СИ | СТИЛ |
| Изготовитель | Общество с ограниченной ответственностью "Производственно-внедренческое предприятие "СНК" (ООО "ПВП "СНК"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 15.02.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы оптико-эмиссионные СТИЛ (далее - анализаторы) предназначены для измерений массовой доли элементов в металлах и сплавах.
Принцип действия анализаторов основан на методе эмиссионного автоматического спектрального анализа с возбуждением пробы с помощью искры.
Искровой источник возбуждения спектра предназначен для возбуждения эмиссионного светового потока от искры между образцом и электродом. Спектральный состав светового потока определяется химическим составом измеряемого образца.
Конструктивно анализаторы состоят из оптической системы, которая включает в себя: искровой стенд, раму, дифракционную решетку и набор СМОS-матриц.
Искровой стенд содержит в себе систему продувки аргоном для исключения окисления при обыскривании, удаления продуктов обыскривания, а также для исключения загрязнения оптического окна. Автоматическое управление потоком аргона позволяет оптимизировать его расход.
Для регистрации интенсивностей спектральных линий определяемых элементов в оптической камере установлены СМОS-матрицы без применения различных флуоресцирующих покрытий для исключения потери интенсивности детектируемого сигнала с течением длительного периода времени.
Анализаторы выпускаются четырех исполнений: СТИЛ-М3, СТИЛ-М4, СТИЛ-М5, СТИЛ-М6, которые отличаются метрологическими характеристиками, внешним видом, габаритными размерами и массой:
- СТИЛ-М3 является многоблочным мобильным прибором, смонтированным на специальной тележке;
- СТИЛ-М4 и СТИЛ-М5 являются многоблочными настольными приборами, дополнительно оснащенными вакуумным насосом, масляным фильтром, фильтрами отработанного аргона, которые размещаются за пределами корпуса анализатора. Также СТИЛ-М4 и СТИЛ-М5 имеют различные параметры оптических систем (отличаются диаметры круга Роуланда);
- СТИЛ-М6 является моноблочным напольным прибором с дополнительно размещенными внутри корпуса анализатора вакуумным насосом, масляным фильтром, фильтрами отработанного аргона, системой термостабилизации.
Корпус анализаторов окрашивается в цвета, которые определяет изготовитель.
Пломбирование анализаторов не предусмотрено.
Серийный номер анализаторов наносится на маркировочную табличку, закрепленную на задней стенке анализаторов в виде ламинированной этикетки методом наклеивания, имеет цифровой формат. Конструкцией анализаторов не предусмотрена возможность нанесения знака
поверки и знака утверждения типа.
Общий вид анализаторов и места нанесения серийных номеров представлены на рисунках 1-4.

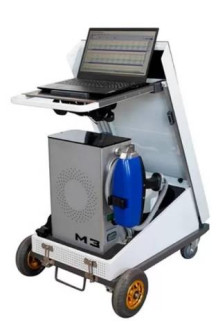

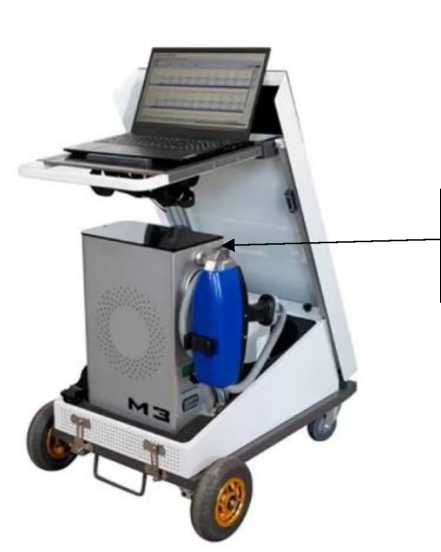

Рисунок 1 - Общий вид анализаторов СТИЛ исполнения СТИЛ-М3 и место нанесения серийного номера
Место нанесения серийного номера

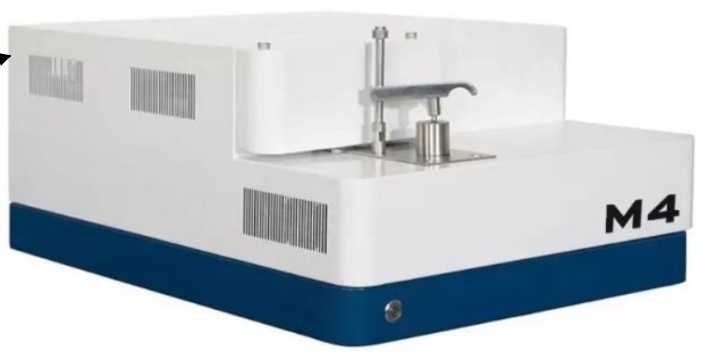

Рисунок 2 - Общий вид анализаторов СТИЛ исполнения СТИЛ-М4 и место нанесения серийного номера
Место нанесения серийного номера
Место нанесения серийного номера

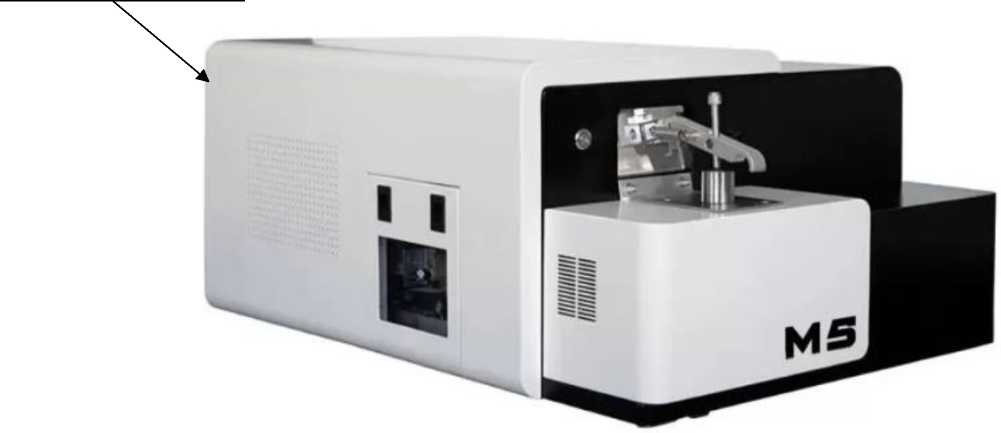

Рисунок 3 - Общий вид анализаторов СТИЛ исполнения СТИЛ-М5 и место нанесения серийного номера
Место нанесения серийного номера

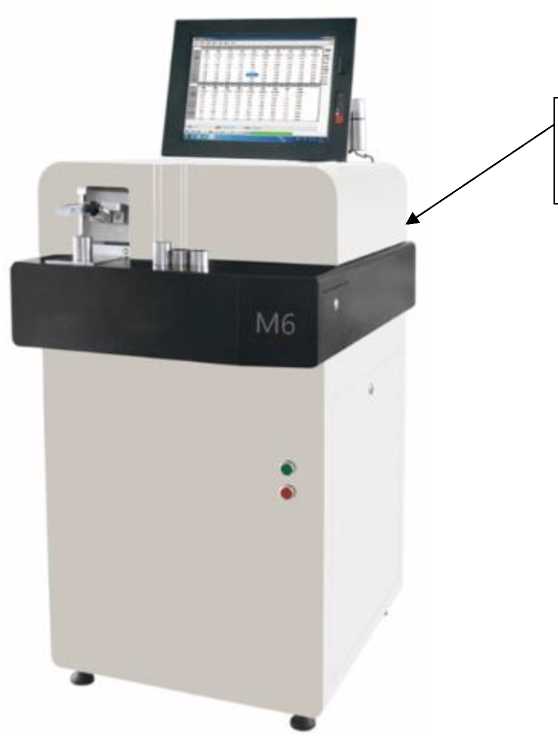

Рисунок 4 - Общий вид анализаторов СТИЛ исполнения СТИЛ-М6 и место нанесения серийного номера
Анализаторы оснащены встроенным метрологически значимым программным обеспечением (далее - ПО).
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Влияние ПО анализаторов учтено при нормировании метрологических характеристик.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование программного обеспечения | ОЕС |
| Номер версии (идентификационный номер) программного обеспечения | не ниже 4.0.0.0 |
| Цифровой идентификатор программного обеспечения | - |
Таблица 2 - Метрологические характеристики анализаторов
| Наименование характеристики | Значение для исполнений | |||
| СТИЛ-М3 | СТИЛ-М4 | СТИЛ-М5 | СТИЛ-М6 | |
| Спектральный диапазон, нм | от 165 до 580 | от 145 до 5801) | ||
| Диапазон измерений массовой доли элементов в образцах, % | от 0,002 до 100 | |||
| Пределы допускаемой относительной погрешности2) результата измерений массовой доли элементов, %, в поддиапазонах: - от 0,002 до 0,1 % включ. - св. 0,1 до 10,0 % включ. - св. 10,0 до 50,0 % включ. - св. 50,0 до 100 % включ. | ±30 ±15 ±10 ±4 | ±20 ±11 ±7 ±4 | ±20 ±11 ±7 ±4 | |
| Предел допускаемого относительного среднего квадратического отклонения2) (СКО) результата измерений массовой доли элементов, %, в поддиапазонах: - от 0,002 до 0,1 % включ. - св. 0,1 до 10,0 % включ. - св. 10,0 до 50,0 % включ. - св. 50,0 до 100 % включ. | 20,0 10,0 5,0 2,0 | 15,0 5,0 4,0 2,0 | 15,0 5,0 4,0 2,0 | |
| Чувствительность3), усл.ед./%, не менее | 80 | |||
| Предел допускаемого относительного среднего квадратического отклонения (СКО) выходного сигнала3), % | 6 | 2 | 2 | |
1) Спектральный диапазон с возможностью расширения до 800 нм (по специальному
заказу).
2) Значения установлены при измерении массовых долей Si, Mn, Cr, Ni, Mo, Ti, Cu, Al, P, S, C, W, V, Nb, Fe, Pb, Zn, As, Sn в ГСО 8456-2003, ГСО 8876-2007, ГСО 11878-2022, ГСО 11428-2019, ГСО 2141-81.
3) Значение нормировано для железа с массовой долей от 0,1 % до 0,4 %.
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение для исполнений | |||
| СТИЛ-М3 |СТИЛ-М4 | СТИЛ-М5 | СТИЛ-М6 | ||
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±20 50/60 | |||
| Потребляемая мощность, Вт, не более | 750 | |||
| Габаритные размеры, мм, не более: - высота - ширина - длина | 500 320 190 | 310 560 730 | 410 690 880 | 1200 690 880 |
| Масса, кг, не более | 20 | 40 | 100 | 235 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от +10 до +40 75 | |||
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор оптико-эмиссионный | СТИЛ | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Насос вакуумный безмасляный* | - | 1 шт. |
| Фильтр отработанного аргона с комплектом сменных картриджей* | - | 1 шт. |
| Набор стандартных образцов | - | 1 шт. |
| Система предварительной очистки аргона ** | - | 1 шт. |
| Комплект ЗИП | - | 1 шт. |
| Персональный компьютер с предустановленным программным обеспечением | - | 1 шт. |
| * за исключением анализатора СТИЛ исполнения СТИЛ-М3; * * по спецзаказу | ||
приведены в главе 3 «ПОДГОТОВКА К РАБОТЕ» документов «Анализатор оптико-эмиссионный СТИЛ-М3. Руководство по эксплуатации», «Анализатор оптико-эмиссионный СТИЛ-М4. Руководство по эксплуатации», в главе 3 «РАБОТА С АНАЛИЗАТОРОМ» документов «Анализатор оптико-эмиссионный СТИЛ-М5. Руководство по эксплуатации», «Анализатор оптикоэмиссионный СТИЛ-М6. Руководство по эксплуатации».
Приказ Росстандарта от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Приказ Росстандарта от 17 мая 2021 г. № 761 «О внесении изменений в приложение А к Государственной поверочной схеме для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148»;
Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
26.51.41.130 -003-23513667-2023ТУ Анализаторы оптико-эмиссионные СТИЛ.
Технические условия.
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
