| Номер в госреестре | 91335-24 |
| Наименование СИ | Микрометры специальные |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Измерительный инструмент" (ООО "Измерительный инструмент"), г. Самара |
| Год регистрации | 2024 |
| Срок свидетельства | 15.02.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Микрометры специальные (далее по тексту - микрометры) предназначены для измерений наружных линейных размеров деталей.
Принцип действия микрометров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительного наконечника.
Микрометры изготавливаются следующих моделей:
- МКД1 - с отсчетом по шкалам стебля и барабана, с одной или двумя сферическими измерительными поверхностями для измерения толщины стенок труб;
- МКД1Ц - с отсчетом по цифровому отсчетному устройству, с одной или двумя сферическими измерительными поверхностями для измерения толщины стенок труб;
- МКД2 - с отсчетом по шкалам стебля и барабана, с уменьшенной скобой для измерения проволоки, шариков, ступиц шестерен и баночных швов
- МКД3 - с отсчетом по шкалам стебля и барабана, с малыми измерительными поверхностями для измерения канавок и шлицов;
- МКД3Ц - с цифровым отсчетным устройством, с малыми измерительными поверхностями для измерения канавок и шлицов;
- МКД4 - с отсчетом по шкалам стебля и барабана, с лезвийными измерительными поверхностями для измерения узких канавок;
- МКД4Ц - с цифровым отсчетным устройством, с лезвийными измерительными поверхностями для измерения узких канавок;
- МКД5 - с отсчетом по шкалам стебля и барабана, с точечными измерительными поверхностями для измерения труднодоступных размеров;
- МКД5Ц - с цифровым отсчетным устройством, с точечными измерительными поверхностями для измерения труднодоступных размеров;
- МКД6 - с отсчетом по шкалам стебля и барабана, с тарельчатыми измерительными поверхностями для измерения размеров изделий из мягких материалов;
- МКД8 - с отсчетом по шкалам стебля и барабана, с глубокой скобой для измерения листовых материалов;
- МКД8Ц - с цифровым отсчетным устройством, с глубокой скобой для измерения листовых материалов;
- МКД11 - с отсчетом по шкалам стебля и барабана, с большой измерительной поверхностью пятки для измерения толщины дисковых пил;
- МКД11Ц - с цифровым отсчетным устройством, с большой измерительной поверхностью пятки для измерений толщины дисковых пил;
- МКД12 - с отсчетом по шкалам стебля и барабана, со сферической или цилиндрической измерительной поверхностью для измерения толщины стенок труб;
- МКД12Ц - с цифровым отсчетным устройством, со сферической или цилиндрической измерительной поверхностью для измерения толщины стенок труб;
- МКД17 - с отсчетом по шкалам стебля и барабана, с коническими измерительными поверхностями для измерения диаметра впадин шестерен;
- МКД17Ц - с цифровым отсчетным устройством, с коническими измерительными поверхностями для измерения диаметра впадин шестерен;
- МКД18 - с отсчетом по шкалам стебля и барабана, со сменными плоскими, сферическими, лезвийными, призматическими, шаровыми и другими измерительными поверхностями. Микрометры изготавливаются со сменной пяткой - тип А и со сменной передвижной пяткой тип В;
- МКД18Ц - с цифровым отсчетным устройством, со сменными плоскими, сферическими, лезвийными, призматическими, шаровыми и другими измерительными поверхностями. Микрометры изготавливаются со сменной пяткой - тип А и со сменной передвижной пяткой тип В;
- МКД258 - с отсчетом по шкалам стебля и барабана, предельные с установкой верхней и нижней границы поля допуска;
- МКД259 - с отсчетом по шкалам стебля и барабана, с боковыми плоскими или сферическими измерительными поверхностями;
- МКД259Ц - с цифровым отсчетным устройством, с боковыми плоскими или сферическими измерительными поверхностями;
- МКД260 - с отсчетом по шкалам стебля и барабана, со сменной неподвижной пяткой;
- МКД260Ц - с цифровым отсчетным устройством, со сменной неподвижной пяткой;
- МКД270 - с отсчетом по шкалам стебля и барабана, для измерения ширины канавок и толщины перемычек между канавками в отверстии. Изготавливаются с измерительными поверхностями диаметром 6 и 13 мм.
Микрометры представляют собой скобу, в которую с одной стороны установлена микрометрическая головка с измерительной поверхностью (две микрометрических головки для модели МКД258), а с другой - неподвижная пятка (кроме моделей МКД17, МКД17Ц, МКД18, МКД18Ц). У микрометров моделей МКД17, МКД17Ц, МКД18, МКД18Ц с одной стороны в скобе установлена сменная (передвижная) пятка, а с другой - микрометрическая головка. На микрометрической головке микрометров имеется устройство (трещотка, фрикцион), обеспечивающее постоянство измерительного усилия в заданных пределах. Микрометры модели МКД2 с диапазонами измерений от 0 до 10 мм и от 0 до 13 мм, а также моделей МКД258, МКД270 изготавливаются без устройства, обеспечивающего постоянство измерительного усилия. Для закрепления микрометрического винта имеется стопорное устройство (кроме моделей МКД2, МКД4, МКД6, МКД18, МКД259, МКД259Ц, МКД270). Микрометры моделей МКД4Ц, МКД18Ц изготавливаются как со стопорным устройством, так и без него.
На скобе или на продолжении микрометрической головки микрометров моделей МКД1Ц, МКД3Ц, МКД4Ц, МКД5Ц, МКД8Ц, МКД11Ц, МКД12Ц, МКД17Ц, МКД18Ц, МКД259Ц, МКД260Ц установлено цифровое отсчетное устройство, которое имеет различные варианты внешнего вида, отличающиеся между собой количеством кнопок управления. Так же эти микрометры могут иметь отсчет показаний по шкалам стебля и барабана.
Микрометры моделей МКД1, МКД1Ц, МКД8, МКД8Ц имеют сферические и/или плоские измерительные поверхности неподвижной пятки и микрометрической головки. Микрометры модели МКД12, МКД12Ц, МКД260 имеют цилиндрическую или бочкообразную форму неподвижной пятки.
Микрометры моделей МКД260, МКД260Ц имеют конструкцию со сменными неподвижными измерительными пятками различной формы.
Микрометры моделей МКД4, МКД4Ц оснащены невращающимися измерительными поверхностями лезвийной формы микрометрической головки и неподвижной пятки, и предназначены для измерений диаметров канавки валов, шпоночных валов и других труднодоступных мест. Измерительные поверхности могут быть изготовлены из закаленной стали или быть твердосплавными.
Микрометры модели МКД6 имеют тарельчатые измерительные поверхности и предназначены для измерений мягких материалов.
Микрометры моделей МКД259, МКД259Ц оснащены выносными измерительными губками, позволяющие измерять в труднодоступных местах.
Микрометры моделей МКД2 предназначены для измерений диаметров проволоки и шариков, толщины швов спреев и банок консервных и пивных, толщины ступицы зубчатых колес.
Микрометры моделей МКД5, МКД5Ц, МКД17, МКД17Ц имеют конические измерительные поверхности с углами 15°, 30° или 60° с заостренными или сферическими вершинами.
Микрометры моделей МКД18 комплектуются сменными вставками с плоскими, сферическими, лезвийными, призматическими, шаровыми и другими измерительными поверхностями. Позволяют решать вопросы по измерению линейных размеров деталей различной конфигурации.
Для установки в начальное положение микрометры с нижним пределом диапазона измерений 25 мм и более (кроме моделей МКД2, МКД270) имеют установочные меры с теплоизолирующими накладками. Измерительные поверхности установочных мер длиной до 275 мм включительно - плоские, свыше 275 мм - сферические.
Питание микрометров с цифровым отсчетным устройством осуществляется от встроенного элемента питания.
Микрометры отличаются между собой диапазонами измерений, ценой деления (шагом дискретности), шагом микрометрического винта и общим видом.
Микрометры выпускаются в исполнении 1 или 2, отличающиеся между собой пределами допускаемой абсолютной погрешности измерений.
Товарный знак наносится на скобу или барабан микрометра краской или лазерной
маркировкой и на титульный лист паспорта микрометра типографским методом.
Заводской номер микрометра в формате цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на скобу или теплоизоляционную накладку краской, травлением, лазерной маркировкой или с помощью наклейки в местах, указанных на рисунке 72.
Пломбирование микрометров от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид микрометров указан на рисунках 1-5, 7-16, 18-21, 23-30, 32-36, 38-45, 47-58, 60-66, 68-70.
Варианты исполнений измерительных поверхностей микрометров указаны на рисунках 6, 17, 22, 31, 37, 46, 59, 67.
71.
Варианты исполнений микрометрических головок микрометров указаны на рисунке

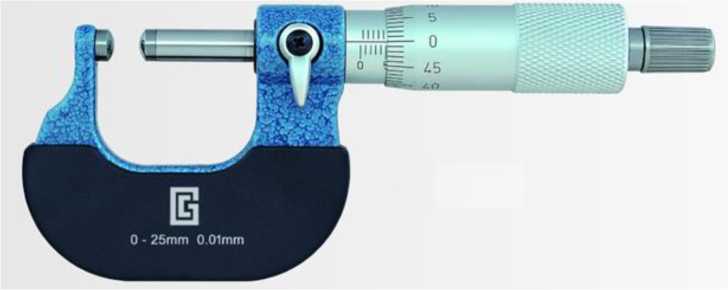

Рисунок 1 - Общий вид микрометров модели МКД1

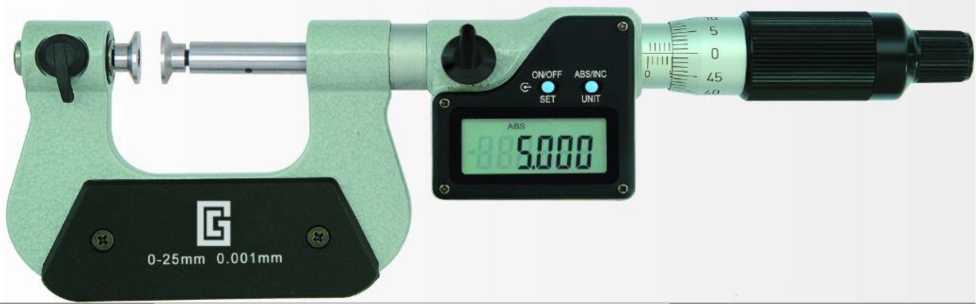

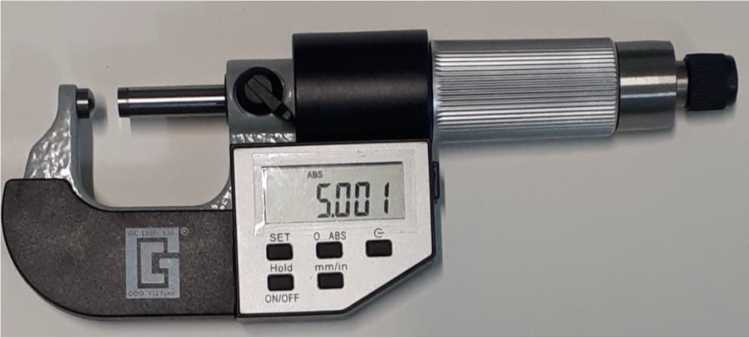

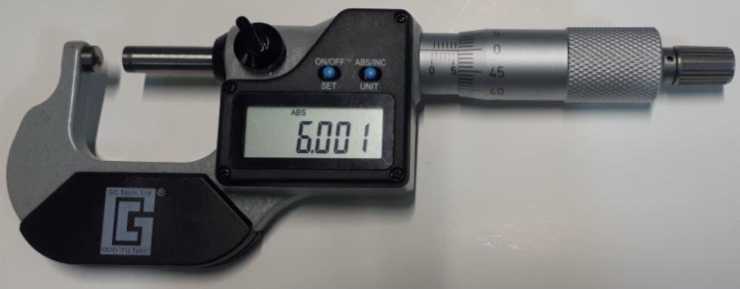

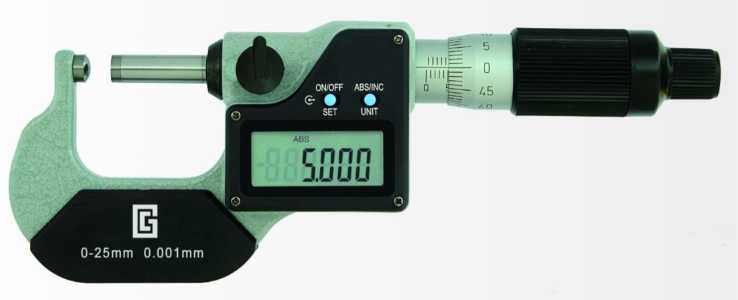

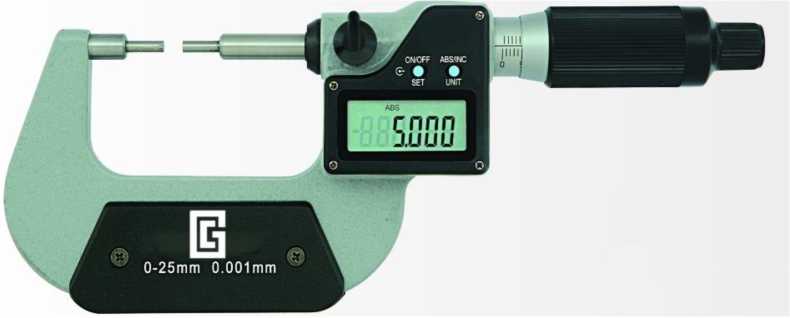

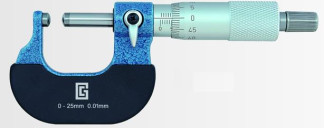

Рисунок 2 - Общий вид микрометров модели МКД1Ц

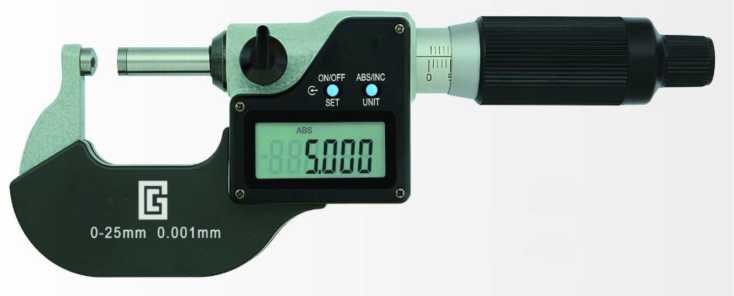

Рисунок 3 - Общий вид микрометров модели МКД1Ц
Рисунок 4 - Общий вид микрометров модели МКД1Ц
Рисунок 5 - Общий вид микрометров модели МКД1Ц
Рисунок 6 - Варианты исполнений измерительных поверхностей микрометров моделей МКД1, МКД1Ц

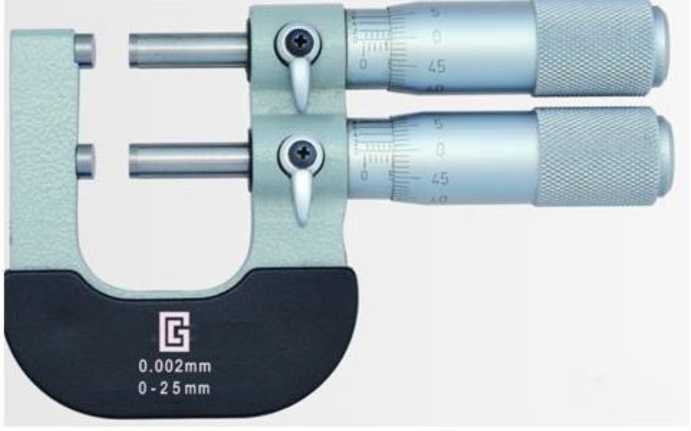

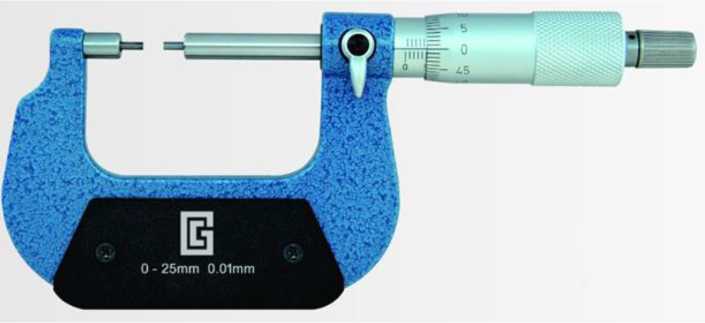

Рисунок 7 - Общий вид микрометров модели МКД2
Рисунок 8 - Общий вид микрометров модели МКД2
Рисунок 9 - Общий вид микрометров модели МКД2
Рисунок 10 - Общий вид микрометров модели МКД2
Рисунок 11 - Общий вид микрометров модели МКД2
Рисунок 12 - Общий вид микрометров модели МКД3
Рисунок 13 - Общий вид микрометров модели МКД3Ц
Рисунок 14 - Общий вид микрометров модели МКД3Ц
Рисунок 15 - Общий вид микрометров модели МКД3Ц
Рисунок 16 - Общий вид микрометров модели МКД3Ц
Рисунок 17 - Варианты исполнений измерительных поверхностей микрометров моделей МКД3, МКД3Ц

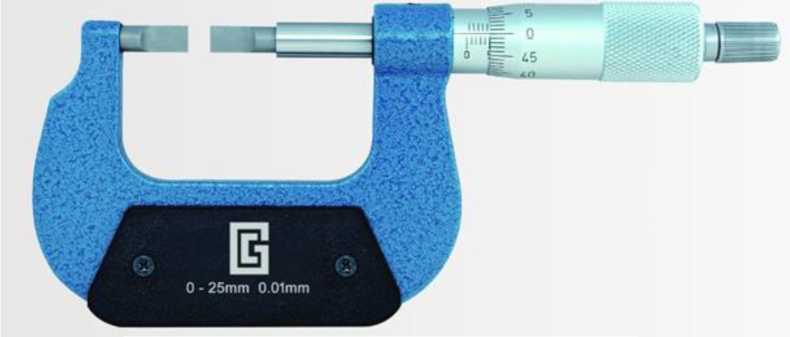

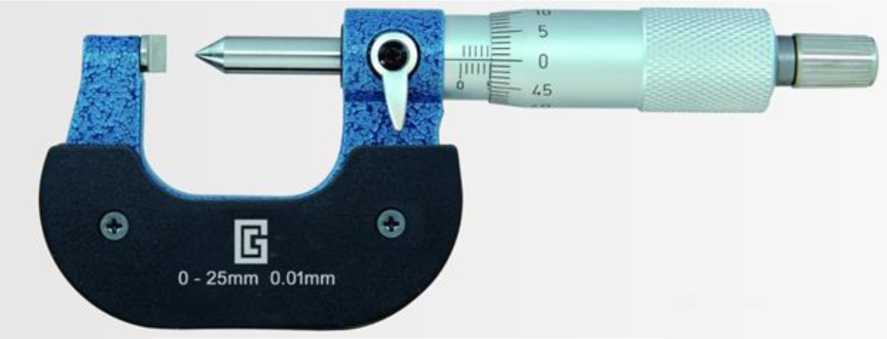

Рисунок 18 - Общий вид микрометров модели МКД4

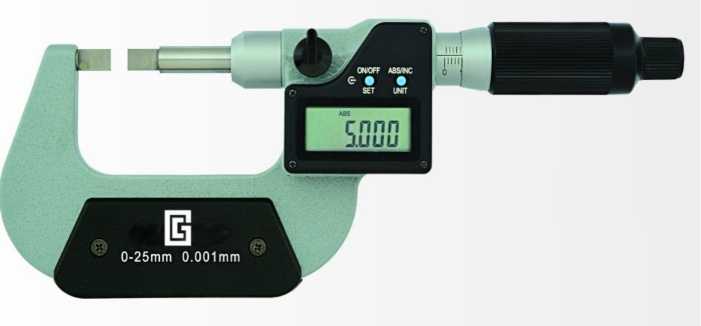

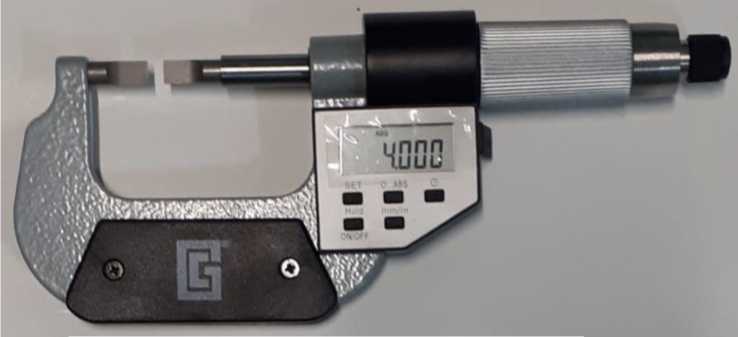

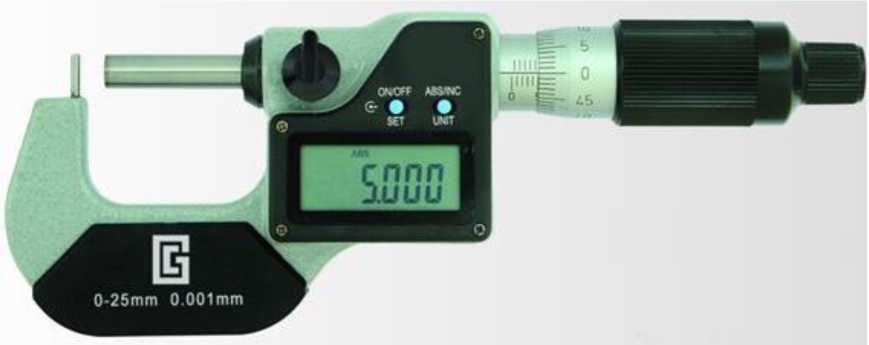

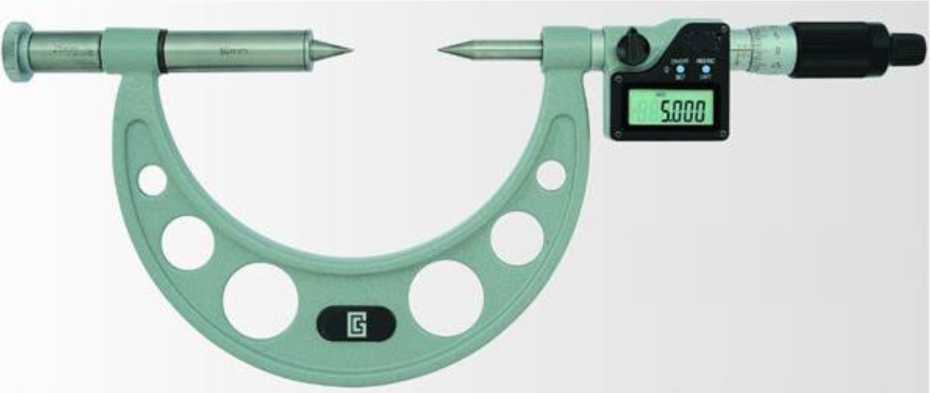

Рисунок 19 - Общий вид микрометров модели МКД4Ц

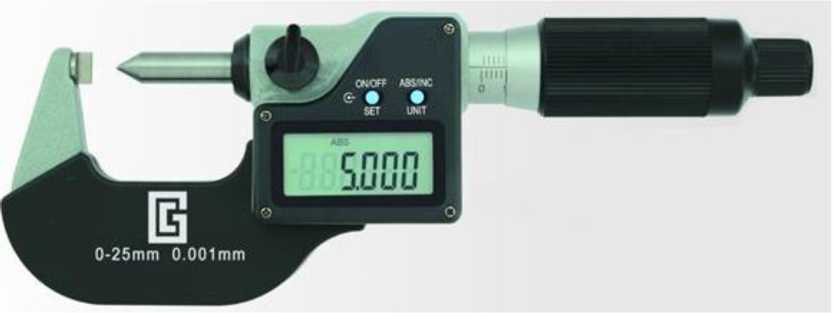

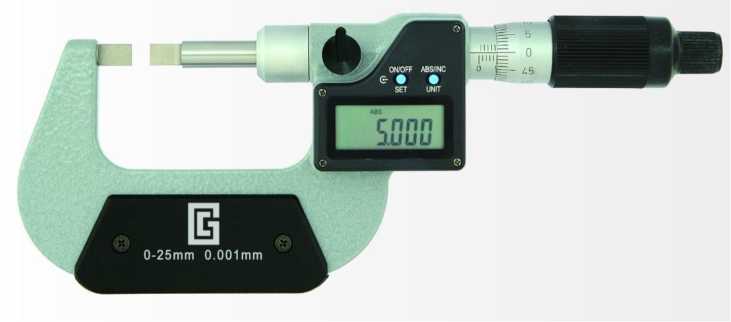

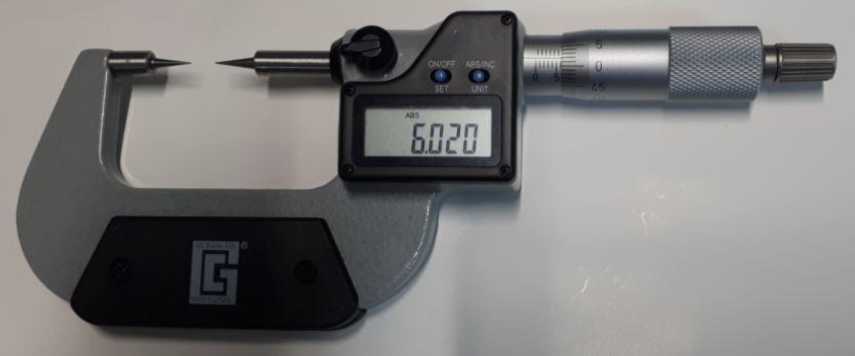

Рисунок 20 - Общий вид микрометров модели МКД4Ц

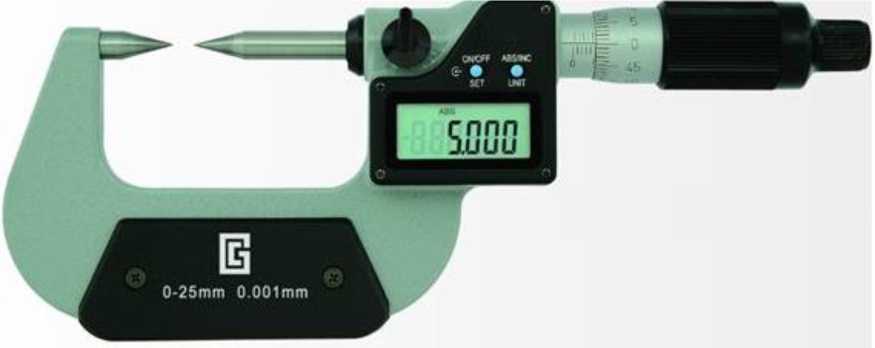

Рисунок 21 - Общий вид микрометров модели МКД4Ц
Рисунок 22 - Варианты исполнений измерительных поверхностей микрометров моделей МКД4, МКД4Ц

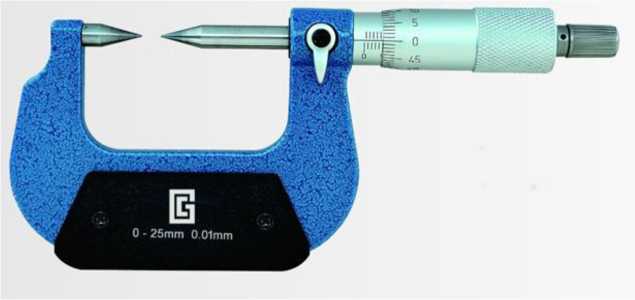

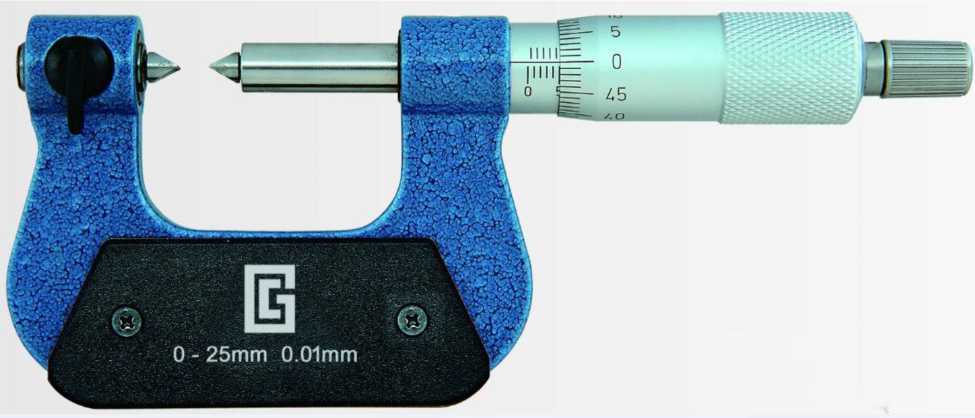

Рисунок 23 - Общий вид микрометров модели МКД5
Рисунок 24 - Общий вид микрометров модели МКД5

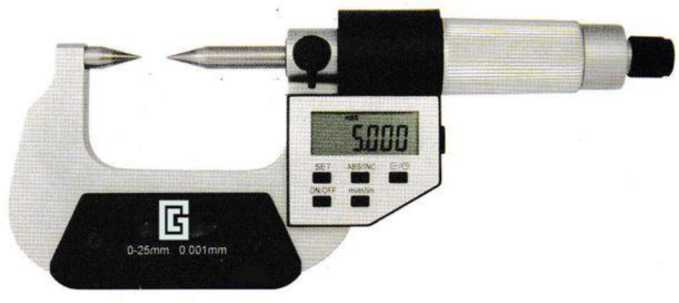

Рисунок 25 - Общий вид микрометров модели МКД5Ц

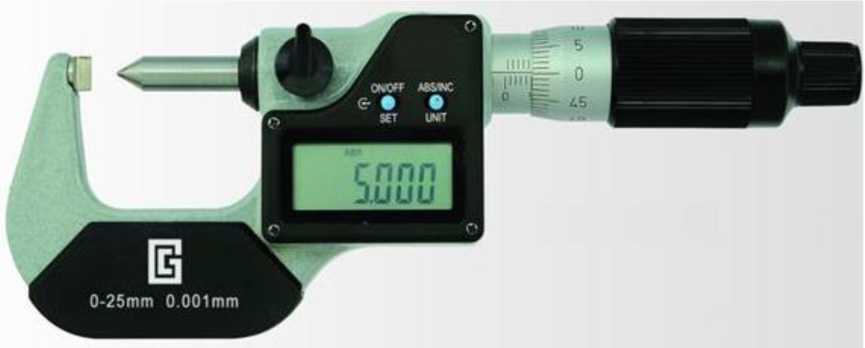

Рисунок 26 - Общий вид микрометров модели МКД5Ц

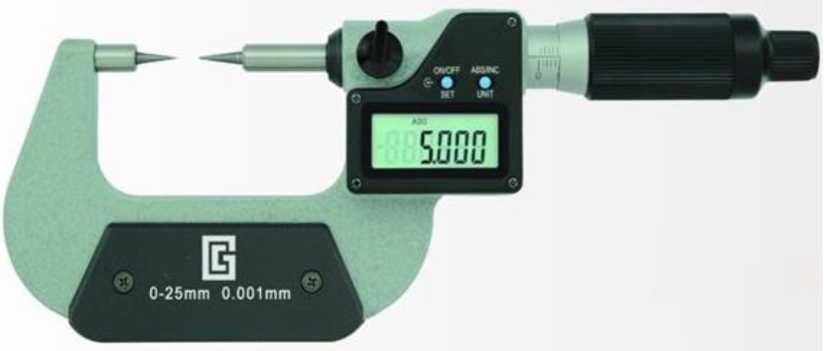

Рисунок 27 - Общий вид микрометров модели МКД5Ц

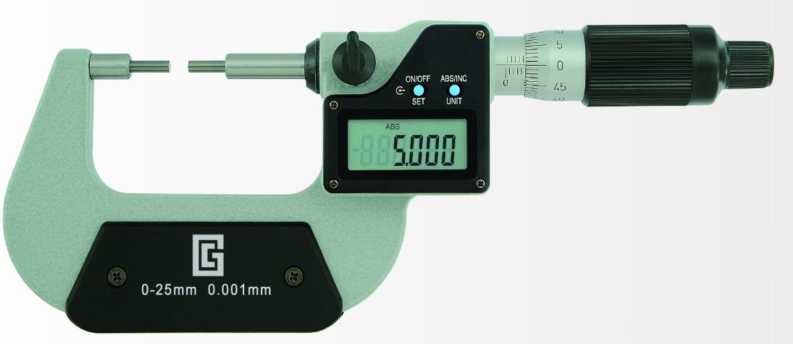

Рисунок 28 - Общий вид микрометров модели МКД5Ц
Рисунок 29 - Общий вид микрометров модели МКД5Ц
Рисунок 30 - Общий вид микрометров модели МКД5Ц
Рисунок 31 - Варианты исполнений измерительных поверхностей микрометров моделей МКД5, МКД5Ц

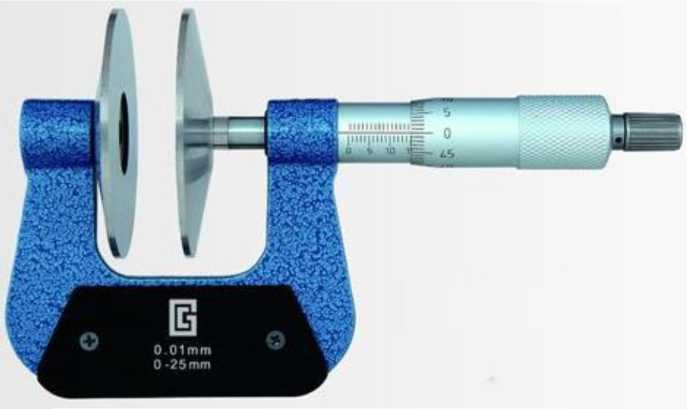

Рисунок 32 - Общий вид микрометров модели МКД6

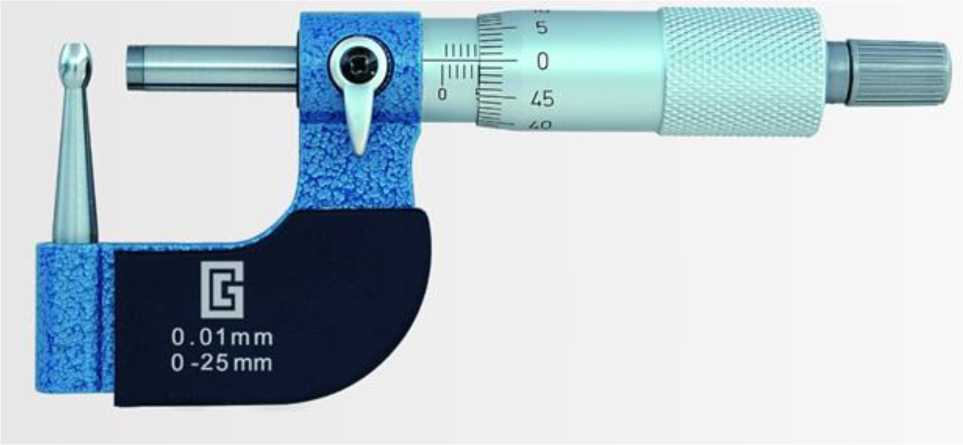

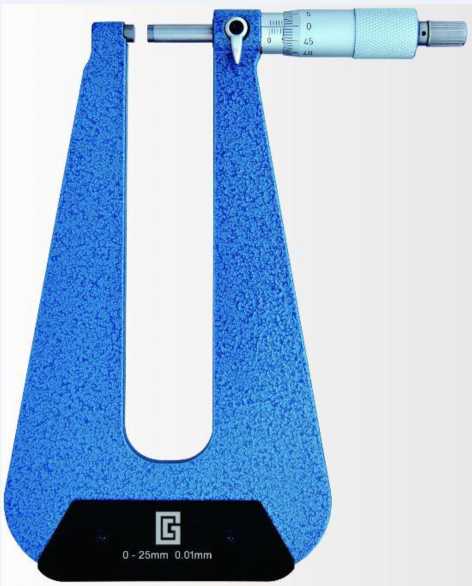

Рисунок 33 - Общий вид микрометров модели МКД8

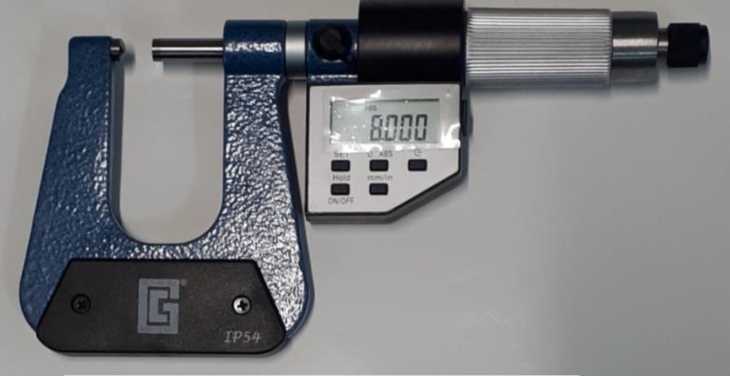

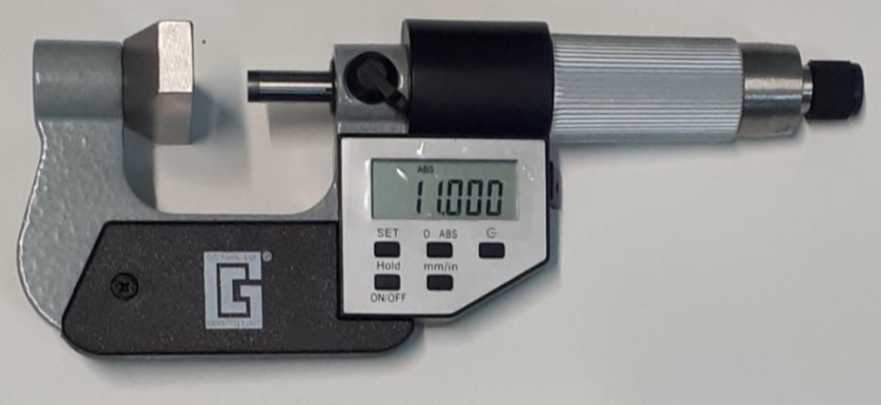

Рисунок 34 - Общий вид микрометров модели МКД8Ц
Рисунок 36 - Общий вид микрометров модели МКД8Ц
Рисунок 37 - Варианты исполнений измерительных поверхностей микрометров моделей МКД8, МКД8Ц

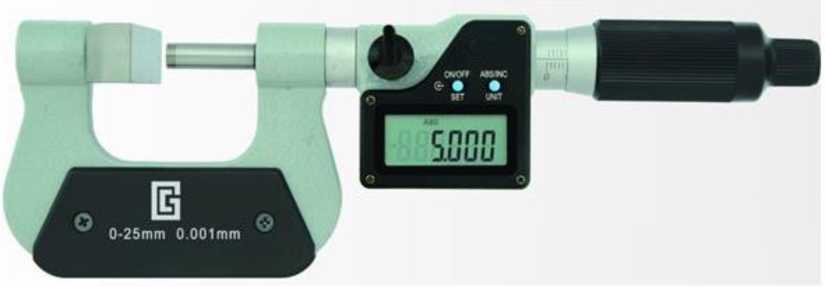

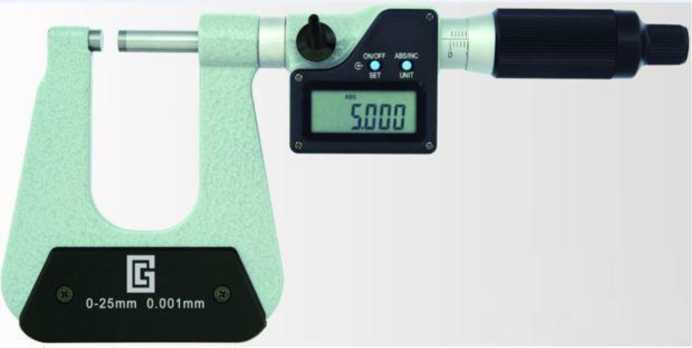

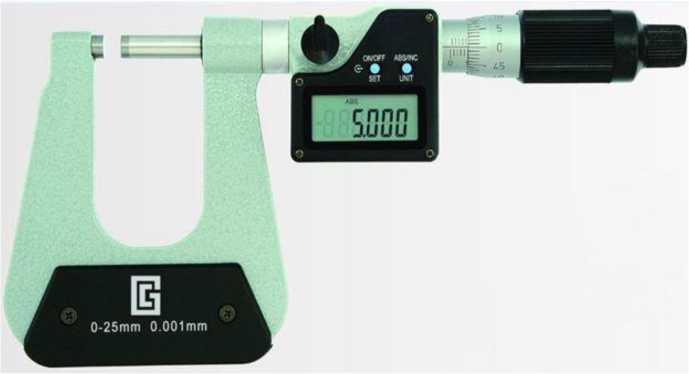

Рисунок 38 - Общий вид микрометров модели МКД11
Рисунок 40 - Общий вид микрометров модели МКД11Ц
Рисунок 41 - Общий вид микрометров модели МКД11Ц
Рисунок 42 - Общий вид микрометров модели МКД12

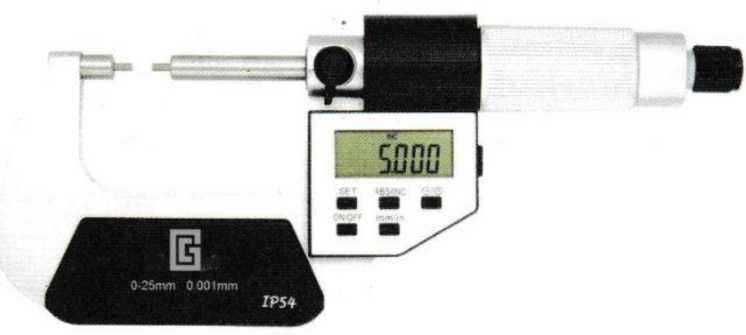

Рисунок 43 - Общий вид микрометров модели МКД12Ц
Рисунок 44 - Общий вид микрометров модели МКД12Ц
Рисунок 45 - Общий вид микрометров модели МКД12Ц
Рисунок 46 - Варианты исполнений измерительных поверхностей микрометров моделей МКД12 МКД12Ц

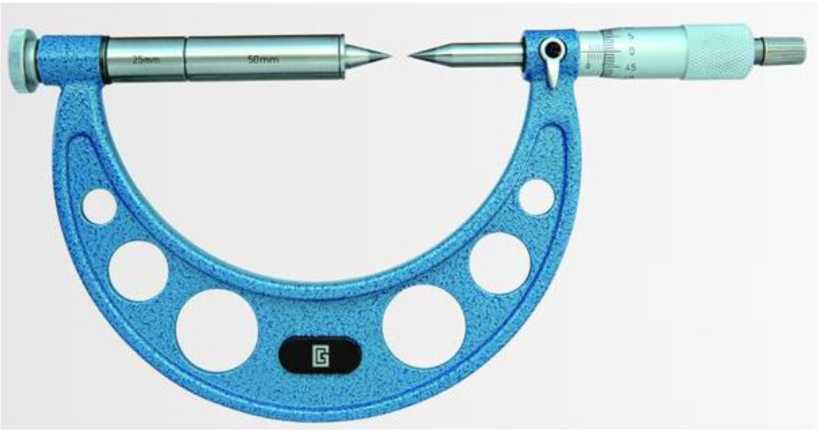

Рисунок 47 - Общий вид микрометров модели МКД17

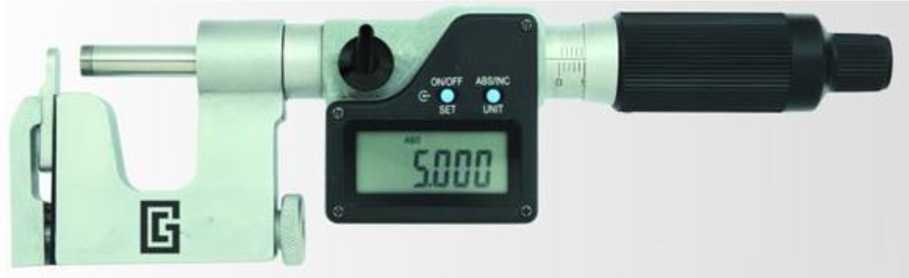

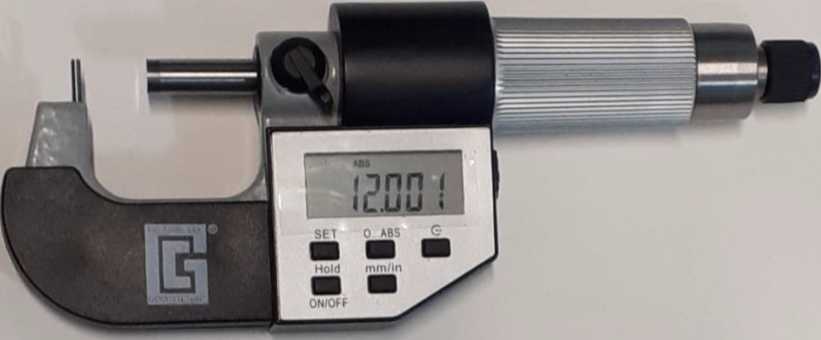

Рисунок 48 - Общий вид микрометров модели МКД17Ц
Рисунок 49 - Общий вид микрометров модели МКД17Ц

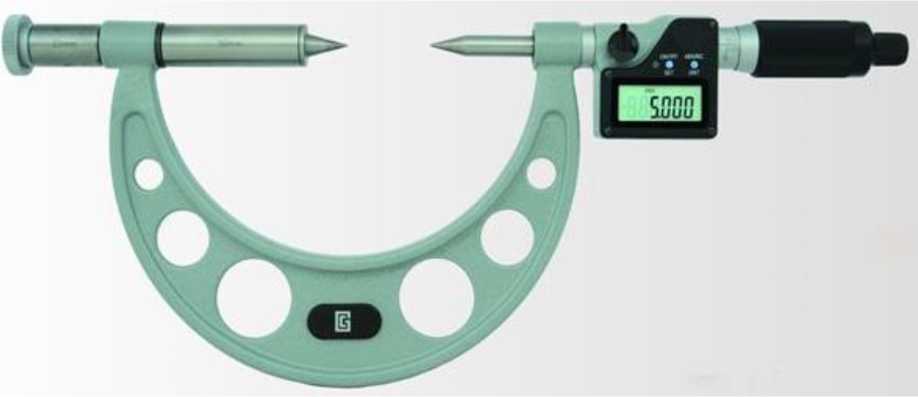

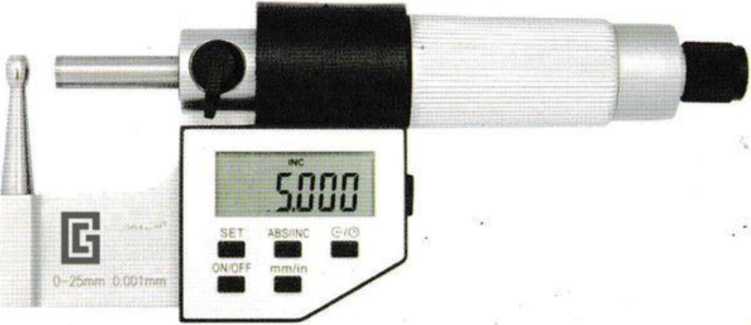

Рисунок 50 - Общий вид микрометров модели МКД17Ц

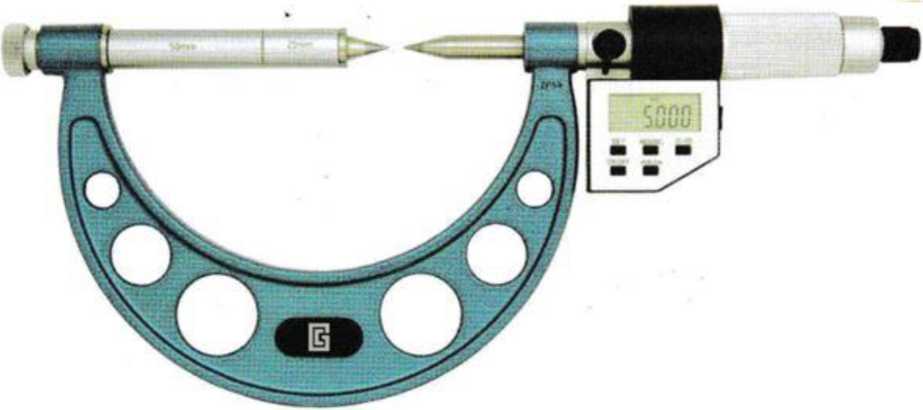

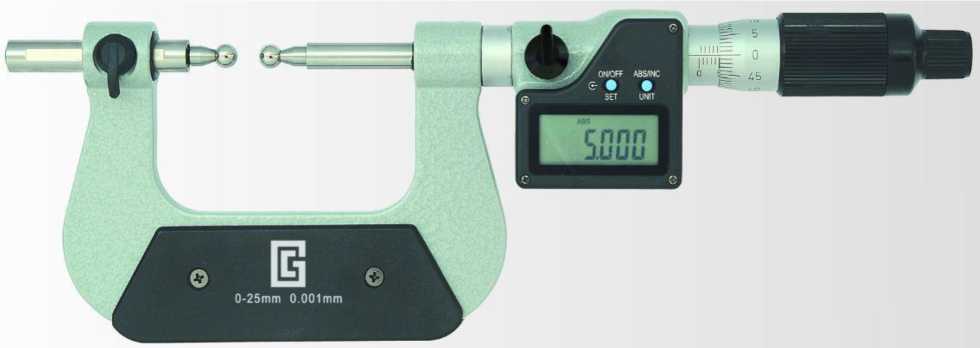

Рисунок 51 - Общий вид микрометров модели МКД18 тип А

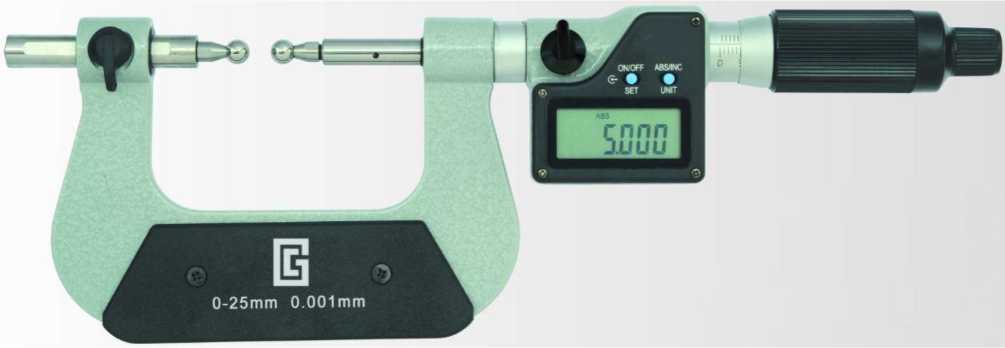

Рисунок 52 - Общий вид микрометров модели МКД18Ц тип А

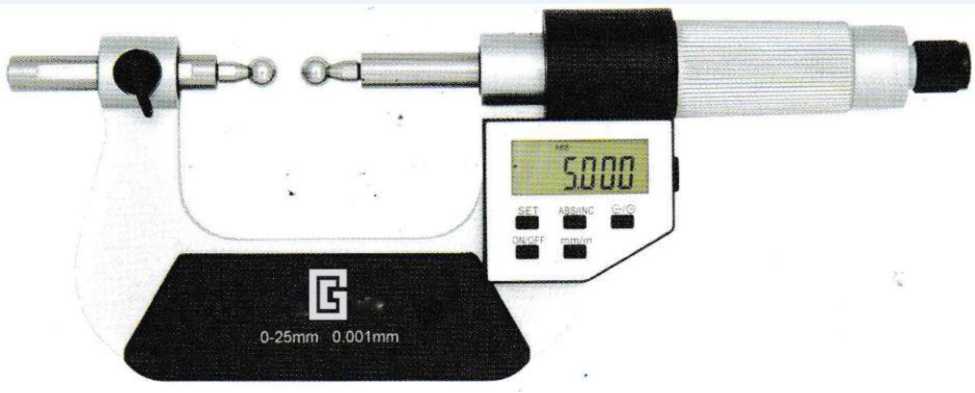

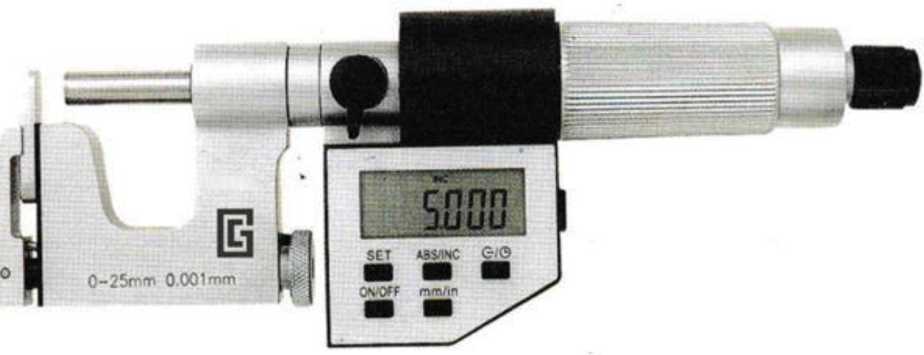

Рисунок 53 - Общий вид микрометров модели МКД18Ц тип А
Рисунок 54 - Общий вид микрометров модели МКД18Ц тип А

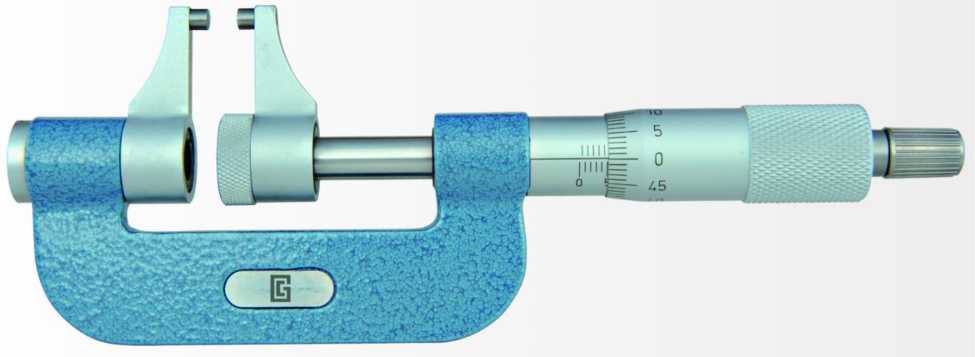

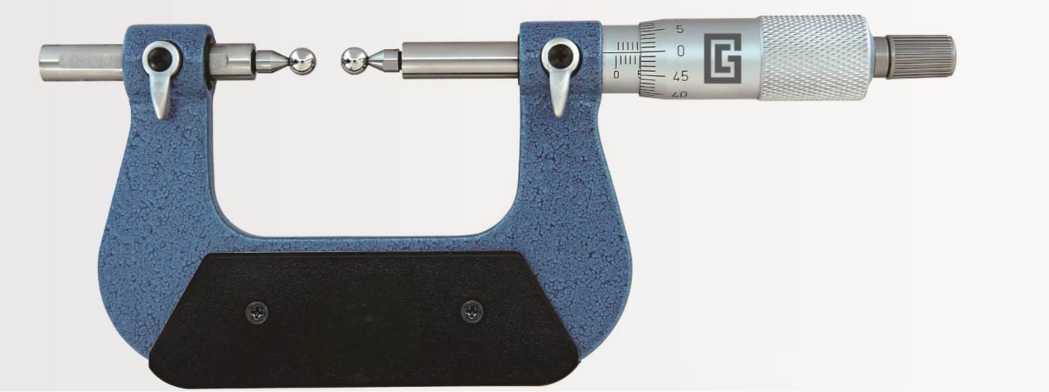

Рисунок 55 - Общий вид микрометров модели МКД18 тип В

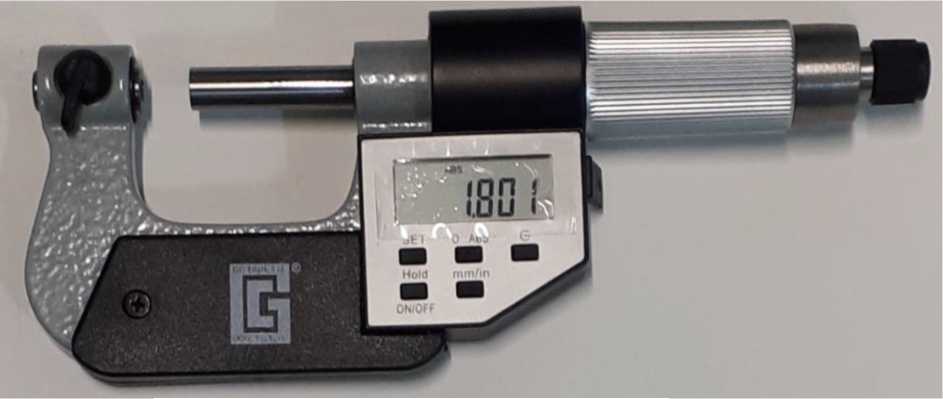

Рисунок 56 - Общий вид микрометров модели МКД18Ц тип В
Рисунок 57 - Общий вид микрометров модели МКД18Ц тип В

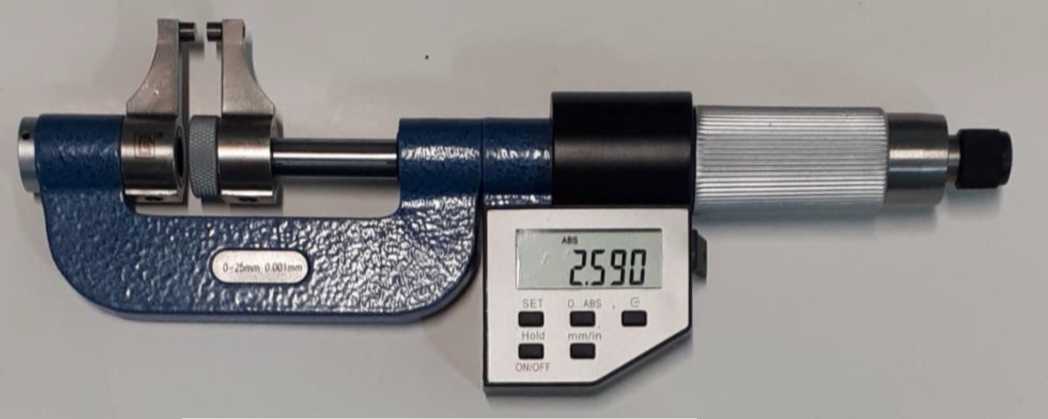

Рисунок 58 - Общий вид микрометров модели МКД18Ц тип В
| Плоскими измерительными ! поверхностями | Сферическими Ф измерительными поверхностями Лезвийными 0.3 измерительными 1 поверхностями ' _ Ф5 | ±_ С уменьшенными _j|i-----ms измерительными поверхностями ).3 д 60 Конусными <J|| измерительными поверхностями 5 А 60° Призматическими п Д) из мер ител ьными / поверхностями 15 б | |||
| 1 арельчатыми | Сферические | |||
| вставки | ||||
| поверхностями ’ | ||||
Рисунок 59 - Варианты исполнений измерительных поверхностей микрометров моделей МКД18, МКД18Ц

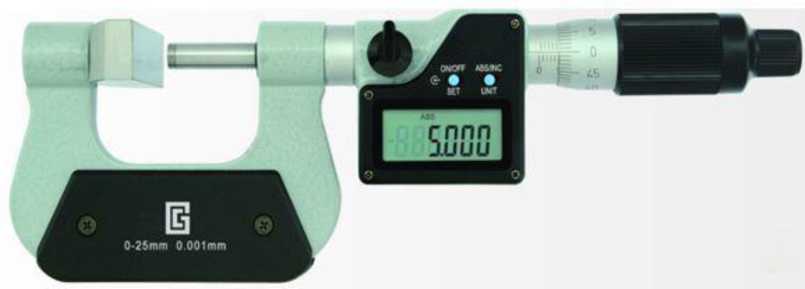

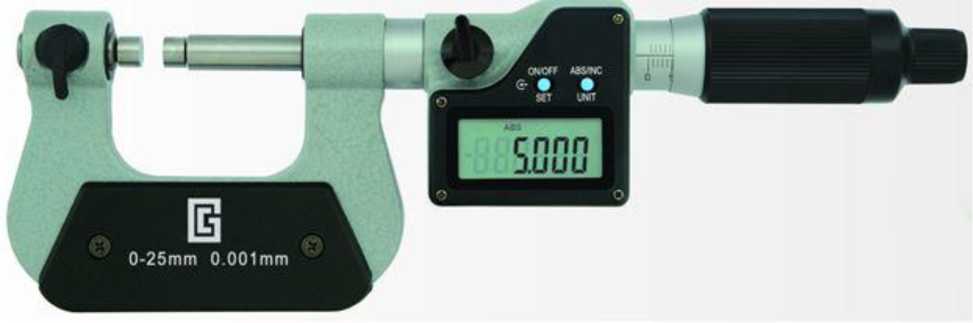

Рисунок 61 - Общий вид микрометров модели МКД259
Рисунок 62 - Общий вид микрометров модели МКД259Ц
Рисунок 63 - Общий вид микрометров модели МКД260
Рисунок 64 - Общий вид микрометров модели МКД260Ц

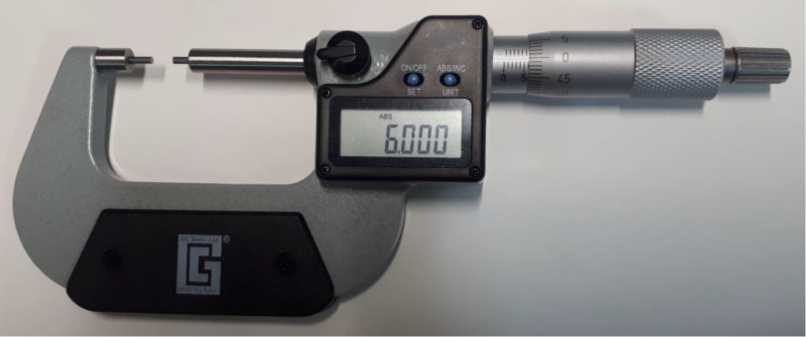

Рисунок 65 - Общий вид микрометров модели МКД260Ц
Рисунок 66 - Общий вид микрометров модели МКД260Ц
Рисунок 67 - Варианты исполнений измерительных поверхностей микрометров моделей МКД260, МКД260Ц

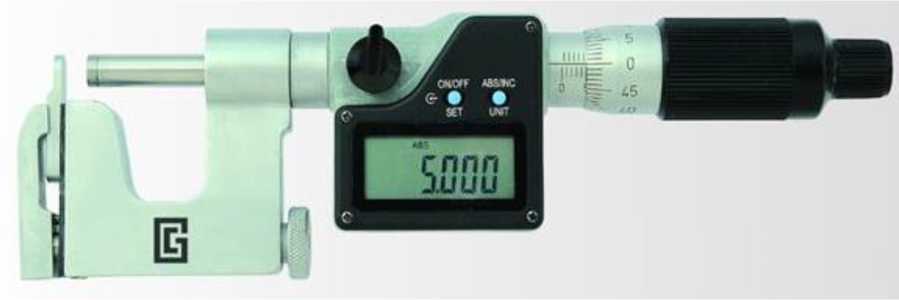

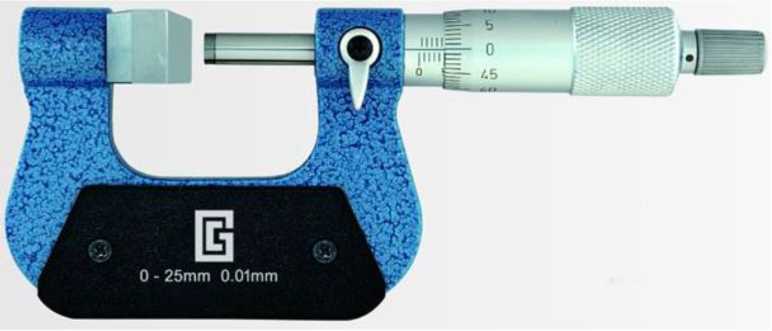

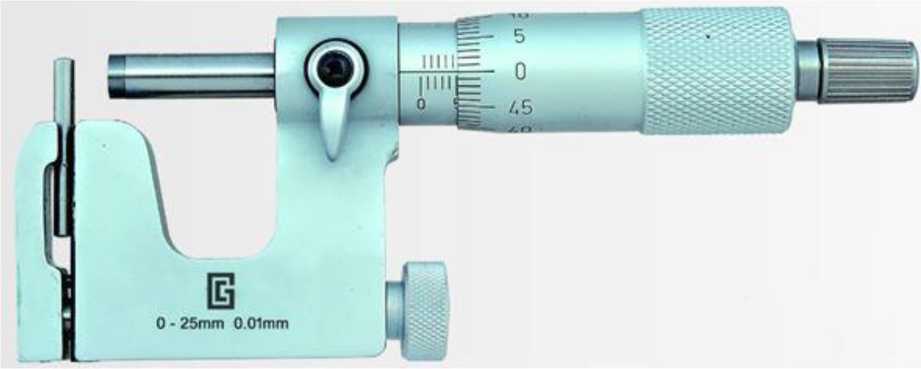

Рисунок 68 - Общий вид микрометров модели МКД270
Рисунок 69 - Общий вид микрометров модели МКД270
Рисунок 70 - Общий вид микрометров модели МКД270

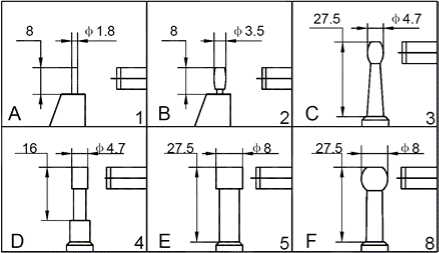

Рисунок 71 - Варианты исполнений барабана микрометрического винта микрометров
Место нанесения заводского номера

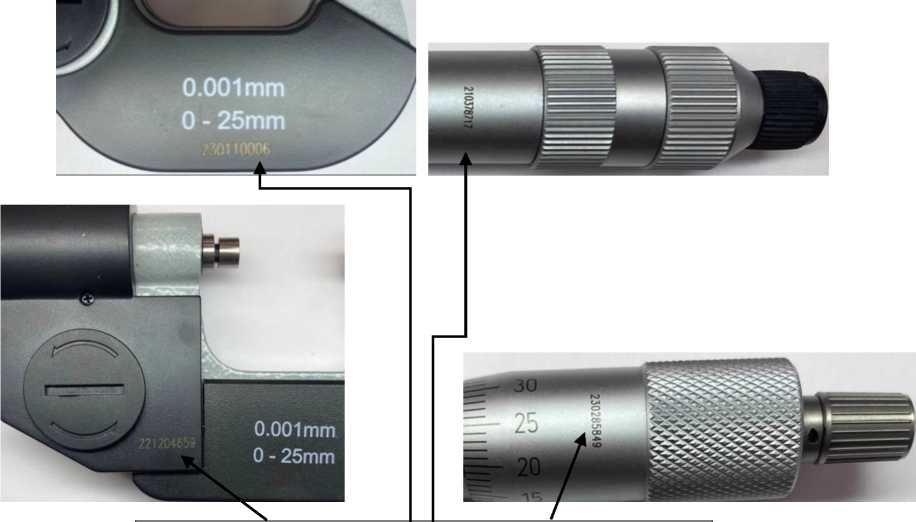

Рисунок 72 - Места нанесения заводских номеров
Таблица 1 - Метрологические характеристики микрометров с отсчетом по шкалам стебля и барабана
| Модель | Диапазон измерений, мм | Значение отсчета по шкалам стебля и барабана, мм | Глубина скобы, мм | Пределы допускаемой абсолютной погрешности, мкм | Отклонение от плоскостности измерительной поверхности, мкм, не более | Отклонение от параллельности, мкм, не более | ||
| Исп. 1 | Исп. 2 | Пятки | Микрометрического винта | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| МКД1 | от 0 до 25 | 0,01 | - | ±2 | ±4 | - | 0,6 | - |
| от 25 до 50 | 0,01 | - | ±2 | ±4 | - | 0,6 | - | |
| от 50 до 75 | 0,01 | - | ±3 | ±5 | - | 0,6 | - | |
| от 75 до 100 | 0,01 | - | ±3 | ±5 | - | 0,6 | - | |
| МКД2 | от 0 до 10 | 0,01 | - | ±2 | ±4 | - | - | |
| от 0 до 25 | 0,01 | - | ±2 | ±4 | 0,6 | 2 | ||
| от 25 до 50 | 0,01 | - | ±2 | ±4 | 0,6 | 2 | ||
| от 50 до 75 | 0,01 | - | ±3 | ±5 | 0,6 | 3 | ||
| от 75 до 100 | 0,01 | - | ±3 | ±5 | 0,6 | 3 | ||
| от 0 до 13 | 0,01 | - | ±2 | ±4 | - | - | ||
| МКД3 | от 0 до 25 | 0,01 | - | ±2 | ±4 | - | - | |
| от 25 до 50 | 0,01 | - | ±2 | ±4 | - | - | ||
| от 50 до 75 | 0,01 | - | ±2 | ±4 | - | - | ||
| от 75 до 100 | 0,01 | - | ±3 | ±5 | - | - | ||
| от 100 до 125 | 0,01 | - | ±3 | ±5 | - | - | ||
| от 125 до 150 | 0,01 | - | ±3 | ±5 | - | - | ||
| от 150 до 175 | 0,01 | - | ±4 | ±6 | - | - | ||
| МКД4 | от 0 до 25 | 0,01 | - | ±2 | ±4 | - | - | |
| от 25 до 50 | 0,01 | - | ±2 | ±4 | - | - | ||
| от 50 до 75 | 0,01 | - | ±3 | ±5 | - | - | ||
Продолжение таблицы 1
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| МКД4 | от 75 до 100 | 0,01 | - | ±3 | ±5 | - | - | |
| от 100 до 125 | 0,01 | - | ±3 | ±5 | - | - | ||
| от 125 до 150 | 0,01 | - | ±3 | ±5 | - | - | ||
| от 150 до 175 | 0,01 | - | ±4 | ±6 | - | - | ||
| МКД5 | от 0 до 25 | 0,01 | - | ±2 | ±4 | - | - | |
| от 25 до 50 | 0,01 | - | ±2 | ±4 | - | - | ||
| от 50 до 75 | 0,01 | - | ±3 | ±5 | - | - | ||
| от 75 до 100 | 0,01 | - | ±3 | ±5 | - | - | ||
| МКД6 | от 0 до 25 | 0,01 | - | ±8 | ±10 | - | - | |
| от 25 до 50 | 0,01 | - | ±8 | ±12 | - | - | ||
| от 50 до 75 | 0,01 | - | ±10 | ±14 | - | - | ||
| от 75 до 100 | 0,01 | - | ±10 | ±16 | - | - | ||
| МКД8 | от 0 до 25 | 0,01 | 50 | ±2 | ±4 | 0,6 | 3 | |
| от 25 до 50 | 0,01 | ±2 | ±4 | 0,6 | 3 | |||
| от 0 до 25 | 0,01 | 100 | ±3 | ±5 | 0,6 | 3 | ||
| от 25 до 50 | 0,01 | ±3 | ±5 | 0,6 | 3 | |||
| от 0 до 25 | 0,01 | 150 | ±3 | ±6 | 0,6 | 3 | ||
| от 25 до 50 | 0,01 | ±3 | ±6 | 0,6 | 3 | |||
| от 0 до 25 | 0,01 | 300 | ±4 | ±7 | 0,6 | 3 | ||
| от 25 до 50 | 0,01 | ±4 | ±7 | 0,6 | 3 | |||
| МКД11 | от 0 до 25 | 0,01 | - | ±3 | ±5 | 3,0 | 0,6 | - |
| от 25 до 50 | 0,01 | - | ±3 | ±5 | 3,0 | 0,6 | - | |
| МКД12 | от 0 до 25 | 0,01 | - | ±3 | ±6 | - | 0,6 | - |
| от 25 до 50 | 0,01 | - | ±3 | ±6 | - | 0,6 | - | |
| МКД17 | от 5 до 100 | 0,01 | - | ±3 | ±5 | - | - | |
| от 100 до 200 | 0,01 | - | ±4 | ±7 | - | - | ||
| от 200 до 300 | 0,01 | - | ±5 | ±9 | - | - | ||
| от 300 до 400 | 0,01 | - | ±6 | ±11 | - | - | ||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| МКД17 | от 400 до 500 | 0,01 | - | ±7 | ±13 | - | - | |
| от 500 до 600 | 0,01 | - | ±8 | ±15 | - | - | ||
| от 600 до 700 | 0,01 | - | ±8 | ±16 | - | - | ||
| от 700 до 800 | 0,01 | - | ±9 | ±18 | - | - | ||
| от 800 до 900 | 0,01 | - | ±10 | ±20 | - | - | ||
| МКД18 | от 0 до 25 | 0,01 | - | ±3* | ±5* | 0,6 | 3,0 | |
| от 25 до 50 | 0,01 | - | ±3* | ±5* | 0,6 | 3,0 | ||
| от 50 до 75 | 0,01 | - | ±4* | ±6* | 0,6 | 3,0 | ||
| от 75 до 100 | 0,01 | - | ±4* | ±6* | 0,6 | 3,0 | ||
| от 100 до 125 | 0,01 | - | ±4* | ±7* | 0,6 | 3,0 | ||
| от 125 до 150 | 0,01 | - | ±5* | ±7* | 0,6 | 3,0 | ||
| от 150 до 175 | 0,01 | - | ±5* | ±8* | 0,6 | 3,0 | ||
| от 175 до 200 | 0,01 | - | ±5* | ±8* | 0,6 | 3,0 | ||
| МКД258 | от 0 до 25 | 0,002 | - | ±2 | ±3 | 0,6 | 3,0 | |
| от 25 до 50 | 0,002 | - | ±2 | ±3 | 0,6 | 4,0 | ||
| МКД259 | от 0 до 25 | 0,01 | - | ±3 | ±5 | 0,6 | 3,0 | |
| от 25 до 50 | 0,01 | - | ±4 | ±6 | 0,6 | 3,0 | ||
| от 50 до 75 | 0,01 | - | ±5 | ±7 | 0,6 | 4,0 | ||
| от 75 до 100 | 0,01 | - | ±5 | ±8 | 0,6 | 4,0 | ||
| МКД260 | от 0 до 25 | 0,01 | - | ±3 | ±5 | 3,0 | 0,6 | 3,0 |
| от 25 до 50 | 0,01 | - | ±3 | ±5 | 3,0 | 0,6 | 3,0 | |
| МКД270 | от 0 до 25 | 0,01 | - | ±5 | ±10 | - | - | |
| от 25 до 50 | 0,01 | - | ±5 | ±10 | - | - | ||
| от 50 до 75 | 0,01 | - | ±5 | ±10 | - | - | ||
| от 75 до 100 | 0,01 | - | ±5 | ±10 | - | - | ||
Примечание:
* - при использовании плоских наконечников из комплекта сменных измерительных вставок
Таблица 2 - Метрологические характеристики микрометров с цифровым отсчетным устройством
| Модель | Диапазон измерений, мм | Шаг дискретности цифрового отсчетного устройства, мм | Глубина скобы, мм | Пределы допускаемой абсолютной погрешности, мкм | Отклонение от плоскостности измерительной поверхности, мкм, не более | Отклонение от параллельности, мкм, не более | ||
| Исп. 1 | Исп. 2 | Пятки | Микрометрического винта | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| МКД1Ц | от 0 до 25 | 0,001 | - | ±2 | ±4 | - | 0,6 | - |
| от 25 до 50 | 0,001 | - | ±2 | ±4 | - | 0,6 | - | |
| от 50 до 75 | 0,001 | - | ±2 | ±4 | - | 0,6 | - | |
| от 75 до 100 | 0,001 | - | ±3 | ±5 | - | 0,6 | - | |
| МКД3Ц | от 0 до 25 | 0,001 | - | ±2 | ±4 | - | - | |
| от 25 до 50 | 0,001 | - | ±2 | ±4 | - | - | ||
| от 50 до 75 | 0,001 | - | ±2 | ±4 | - | - | ||
| от 75 до 100 | 0,001 | - | ±3 | ±5 | - | - | ||
| от 100 до 125 | 0,001 | - | ±3 | ±5 | - | - | ||
| от 125 до 150 | 0,001 | - | ±3 | ±5 | - | - | ||
| от 150 до 175 | 0,001 | - | ±4 | ±6 | - | - | ||
| МКД4Ц | от 0 до 25 | 0,001 | - | ±2 | ±4 | - | - | |
| от 25 до 50 | 0,001 | - | ±2 | ±4 | - | - | ||
| от 50 до 75 | 0,001 | - | ±2 | ±4 | - | - | ||
| от 75 до 100 | 0,001 | - | ±3 | ±5 | - | - | ||
| от 100 до 125 | 0,001 | - | ±3 | ±5 | - | - | ||
| от 125 до 150 | 0,001 | - | ±3 | ±5 | - | - | ||
| от 150 до 175 | 0,001 | - | ±4 | ±6 | - | - | ||
| МКД5Ц | от 0 до 25 | 0,001 | - | ±2 | ±4 | - | - | |
| от 25 до 50 | 0,001 | - | ±2 | ±4 | - | - | ||
| от 50 до 75 | 0,001 | - | ±2 | ±4 | - | - | ||
| от 75 до 100 | 0,001 | - | ±3 | ±5 | - | - | ||
Продолжение таблицы 2
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| МКД8Ц | от 0 до 25 | 0,001 | 50 | ±2 | ±4 | 0,6 | 3,0 | |
| от 25 до 50 | 0,001 | ±2 | ±4 | 0,6 | 3,0 | |||
| от 0 до 25 | 0,001 | 100 | ±3 | ±5 | 0,6 | 3,0 | ||
| от 25 до 50 | 0,001 | ±3 | ±5 | 0,6 | 3,0 | |||
| от 0 до 25 | 0,001 | 150 | ±3 | ±6 | 0,6 | 3,0 | ||
| от 25 до 50 | 0,001 | ±3 | ±6 | 0,6 | 3,0 | |||
| от 0 до 25 | 0,001 | 300 | ±4 | ±7 | 1,0 | 3,0 | ||
| от 25 до 50 | 0,001 | ±4 | ±7 | 1,0 | 3,0 | |||
| МКД11Ц | от 0 до 25 | 0,001 | - | ±2 | ±4 | 0,6 | - | |
| от 25 до 50 | 0,001 | - | ±2 | ±4 | 0,6 | - | ||
| МКД12Ц | от 0 до 25 | 0,001 | - | ±3 | ±4 | 0,6 | - | |
| от 25 до 50 | 0,001 | - | ±3 | ±4 | 0,6 | - | ||
| МКД17Ц | от 5 до 100 | 0,001 | - | ±3 | ±5 | - | - | |
| от 100 до 200 | 0,001 | - | ±4 | ±7 | - | - | ||
| от 200 до 300 | 0,001 | - | ±5 | ±9 | - | - | ||
| от 300 до 400 | 0,001 | - | ±6 | ±11 | - | - | ||
| от 400 до 500 | 0,001 | - | ±7 | ±13 | - | - | ||
| от 500 до 600 | 0,001 | - | ±8 | ±15 | - | - | ||
| от 600 до 700 | 0,001 | - | ±8 | ±16 | - | - | ||
| от 700 до 800 | 0,001 | - | ±9 | ±18 | - | - | ||
| от 800 до 900 | 0,001 | - | ±10 | ±20 | - | - | ||
| МКД18Ц | от 0 до 25 | 0,001 | - | ±2* | ±4* | 0,6 | 2,0 | |
| от 25 до 50 | 0,001 | - | ±2* | ±4* | 0,6 | 2,0 | ||
| от 50 до 75 | 0,001 | - | ±2* | ±4* | 0,6 | 3,0 | ||
| от 75 до 100 | 0,001 | - | ±3* | ±5* | 0,6 | 3,0 | ||
| от 100 до 125 | 0,001 | - | ±3* | ±5* | 0,6 | 3,0 | ||
| от 125 до 150 | 0,001 | - | ±3* | ±5* | 0,6 | 3,0 | ||
| от 150 до 175 | 0,001 | - | ±3* | ±5* | 0,6 | 3,0 | ||
| от 175 до 200 | 0,001 | - | ±3* | ±5* | 0,6 | 3,0 | ||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| МКД259Ц | от 0 до 25 | 0,001 | - | ±3 | ±5 | 0,6 | 3,0 | |
| от 25 до 50 | 0,001 | - | ±4 | ±6 | 0,6 | 3,0 | ||
| от 50 до 75 | 0,001 | - | ±5 | ±7 | 0,6 | 4,0 | ||
| от 75 до 100 | 0,001 | - | ±5 | ±8 | 0,6 | 4,0 | ||
| МКД260Ц | от 0 до 25 | 0,001 | - | ±2 | ±4 | 3,0 | 0,6 | 3,0 |
| от 25 до 50 | 0,001 | - | ±2 | ±4 | 3,0 | 0,6 | 3,0 | |
Примечание:
* - при использовании плоских наконечников из комплекта сменных измерительных вставок
аблица 3 - Метрологические характеристики установочных мер для микрометров
| Номинальный размер установочных мер, мм | Допускаемые отклонения длины установочных мер от номинальных размеров, мкм | Отклонения от плоскопараллельности измерительных поверхностей установочных мер, мкм, не более |
| 25, 50, 75 | ±1,5 | 0,5 |
| 100 | ±2,0 | 0,75 |
| 125, 150, 175 | ±2,5 | 1,0 |
| 225, 250 | ±3,5 | 1,5 |
| 275 | ±4,0 | 1,5 |
| 300 | ±4,0 | - |
| 325, 375 | ±4,5 | |
| 425, 475 | ±5,0 | |
| 525, 575 | ±5,5 | |
| 625, 675, 725, 775 | ±6,5 | |
| 825, 875 | ±7,5 |
Таблица 4 - Измерительное усилие, колебание измерительного усилия
| Наименование характеристики | Значение |
| Измерительное усилие, Н | От 5 до 10 |
| Колебание измерительного усилия, Н, не более | 2 |
| Примечание: - кроме модели МКД2 с диапазонами измерений от 0 до 10 мм и от 0 до 13 мм, а также моделей МКД258, МКД270 | |
Таблицы 5 - Габаритные размеры и масса
| Модель | Диапазон измерений, мм | Габаритные размеры, мм, не более (Длина х Ширина х Высота) | Масса, кг, не более |
| 1 | 2 | 3 | 4 |
| МКД1 | От 0 до 25 | 135х60х20 | 0,195 |
| От 25 до 50 | 165х75х20 | 0,295 | |
| От 50 до 75 | 190х90х20 | 0,377 | |
| От 75 до 100 | 220x105x20 | 0,495 | |
| МКД2 | От 0 до 10 | 120x18x18 | 0,141 |
| От 0 до 25 | 120x18x18 | 0,141 | |
| От 25 до 50 | 145x18x18 | 0,155 | |
| От 50 до 75 | 170x18x18 | 0,175 | |
| От 75 до 100 | 195x18x18 | 0,190 | |
| От 0 до 13 | 90x14x14 | 0,070 | |
| МКД3 | От 0 до 25 | 165x75x20 | 0,300 |
| От 25 до 50 | 190x90x20 | 0,390 | |
| От 50 до 75 | 220x105x20 | 0,515 | |
| От 75 до 100 | 245x120x20 | 0,615 | |
| От 100 до 125 | 275x140x20 | 0,785 | |
| От 125 до 150 | 300x153x20 | 0,955 | |
| От 150 до 175 | 330x175x20 | 1,150 | |
| МКД4 | От 0 до 25 | 165x75x20 | 0,300 |
| От 25 до 50 | 190x90x20 | 0,390 | |
| От 50 до 75 | 220x105x20 | 0,515 | |
| От 75 до 100 | 245x120x20 | 0,615 | |
| От 100 до 125 | 275x140x20 | 0,785 | |
| От 125 до 150 | 300x153x20 | 0,955 | |
| От 150 до 175 | 330x175x20 | 1,150 | |
| МКД5 | От 0 до 25 | 165x75x20 | 0,300 |
| От 25 до 50 | 190x90x20 | 0,390 | |
| От 50 до 75 | 220x105x20 | 0,515 | |
| От 75 до 100 | 245x120x20 | 0,615 | |
| МКД6 | От 0 до 25 | 150x95x60 | 0,487 |
| От 25 до 50 | 175x110x60 | 0,600 | |
| От 50 до 75 | 200x125x60 | 0,780 | |
| От 75 до 100 | 225x145x60 | 0,955 |
| 1 | 2 | 3 | 4 |
| МКД8 с глубиной скобы 50 мм | От 0 до 25 | 145x93x18 | 0,320 |
| От 25 до 50 | 170x93x18 | 0,440 | |
| МКД8 с глубиной скобы 100 мм | От 0 до 25 | 155x155x18 | 0,530 |
| От 25 до 50 | 180x155x18 | 0,650 | |
| МКД8 с глубиной скобы 150 мм | От 0 до 25 | 165x200x18 | 0,700 |
| От 25 до 50 | 190x200x18 | 0,820 | |
| МКД8 с глубиной скобы 300 мм | От 0 до 25 | 215x385x28 | 2,090 |
| От 25 до 50 | 240x385x28 | 2,300 | |
| МКД11 | От 0 до 25 | 155x70x18 | 0,280 |
| От 25 до 50 | 180x85x18 | 0,380 | |
| МКД12 | От 0 до 25 | 130x60x20 | 0,195 |
| От 25 до 50 | 165x75x20 | 0,295 | |
| МКД17 | От 5 до 100 | 255x130x22 | 0,560 |
| От 100 до 200 | 315x205x48 | 0,850 | |
| От 200 до 300 | 450x300x40 | 1,200 | |
| От 300 до 400 | 635x465x75 | 1,700 | |
| От 400 до 500 | 735x515x75 | 2,000 | |
| От 500 до 600 | 840x615x77 | 2,500 | |
| От 600 до 700 | 930x670x90 | 6,200 | |
| От 700 до 800 | 1010x730*90 | 7,150 | |
| От 800 до 900 | 1100x780*90 | 7,950 | |
| МКД18 | От 0 до 25 | 180x85x28 | 0,380 |
| От 25 до 50 | 210x100x28 | 0,500 | |
| От 50 до 75 | 235x115x28 | 0,600 | |
| От 75 до 100 | 265x130x28 | 0,770 | |
| От 100 до 125 | 290x145x28 | 0,950 | |
| От 125 до 150 | 315x160x28 | 1,170 | |
| От 150 до 175 | 340x180x28 | 1,370 | |
| От 175 до 200 | 365x200x28 | 1,620 | |
| МКД258 | От 0 до 25 | 120x75x20 | 0,336 |
| От 25 до 50 | 145x90x20 | 0,380 | |
| МКД259 | От 0 до 25 | 170x62x22 | 0,305 |
| От 25 до 50 | 195x62x22 | 0,335 | |
| От 50 до 75 | 220x62x22 | 0,365 | |
| От 75 до 100 | 245x62x22 | 0,390 | |
| МКД260 | От 0 до 25 | 135x60x20 | 0,260 |
| От 25 до 50 | 160x60x20 | 0,330 |
| 1 | 2 | 3 | 4 |
| МКД270 с измерительными поверхностями 06 | От 0 до 25 | 195х19х19 | 0,165 |
| МКД270 с измерительными поверхностями 013 | От 0 до 25 | 240х19х19 | 0,210 |
| От 25 до 50 | 265х19х19 | 0,217 | |
| От 50 до 75 | 290х19х19 | 0,224 | |
| От 75 до 100 | 315х19х19 | 0,230 | |
| МКД1Ц | От 0 до 25 | 170х60х28 | 0,275 |
| От 25 до 50 | 195х75х28 | 0,365 | |
| От 50 до 75 | 225х90х28 | 0,450 | |
| От 75 до 100 | 250х105х28 | 0,570 | |
| МКД3Ц | От 0 до 25 | 210х80х28 | 0,390 |
| От 25 до 50 | 235х95х28 | 0,465 | |
| От 50 до 75 | 262х110х28 | 0,580 | |
| От 75 до 100 | 287х125х28 | 0,695 | |
| От 100 до 125 | 315х140х28 | 0,845 | |
| От 125 до 150 | 345х160х28 | 1,100 | |
| От 150 до 175 | 375х180х28 | 1,280 | |
| МКД4Ц | От 0 до 25 | 210х80х28 | 0,390 |
| От 25 до 50 | 235х95х28 | 0,465 | |
| От 50 до 75 | 262х110х28 | 0,580 | |
| От 75 до 100 | 287х125х28 | 0,695 | |
| От 100 до 125 | 315х140х28 | 0,845 | |
| От 125 до 150 | 345х160х28 | 1,100 | |
| От 150 до 175 | 375х180х28 | 1,280 | |
| МКД5Ц | От 0 до 25 | 210х80х28 | 0,390 |
| От 25 до 50 | 235х95х28 | 0,465 | |
| От 50 до 75 | 262х110х28 | 0,580 | |
| От 75 до 100 | 287х125х28 | 0,695 | |
| МКД8Ц с глубиной скобы 50 мм | От 0 до 25 | 190х100х28 | 0,410 |
| От 25 до 50 | 215х100х28 | 0,530 | |
| МКД8Ц с глубиной скобы 100 мм | От 0 до 25 | 215х160х28 | 0,620 |
| От 25 до 50 | 240х160х28 | 0,750 | |
| МКД8Ц с глубиной скобы 150 мм | От 0 до 25 | 215х210х28 | 0,800 |
| От 25 до 50 | 240х210х28 | 0,900 | |
| МКД8Ц с глубиной скобы 300 мм | От 0 до 25 | 225х385х28 | 2,160 |
| От 25 до 50 | 250х385х28 | 2,400 |
| 1 | 2 | 3 | 4 |
| МКД11Ц | От 0 до 25 | 195х70х50 | 0,420 |
| От 25 до 50 | 220х85х50 | 0,520 | |
| МКД12Ц | От 0 до 25 | 210х80х28 | 0,390 |
| От 25 до 50 | 235х95х28 | 0,465 | |
| МКД17Ц | От 5 до 100 | 330x130x22 | 0,900 |
| От 100 до 200 | 385x205x48 | 1,040 | |
| От 200 до 300 | 520x300x40 | 1,400 | |
| От 300 до 400 | 705x465x75 | 1,950 | |
| От 400 до 500 | 805x515x75 | 2,250 | |
| От 500 до 600 | 910x615x77 | 2,750 | |
| От 600 до 700 | 1000x670x90 | 6,400 | |
| От 700 до 800 | 1080x730x90 | 7,250 | |
| От 800 до 900 | 1170x780x90 | 8,050 | |
| МКД18Ц | От 0 до 25 | 220х85х28 | 0,410 |
| От 25 до 50 | 250x100x28 | 0,530 | |
| От 50 до 75 | 275x115x28 | 0,630 | |
| От 75 до 100 | 305x130x28 | 0,800 | |
| От 100 до 125 | 330x145x28 | 0,980 | |
| От 125 до 150 | 355x160x28 | 1,200 | |
| От 150 до 175 | 380x180x28 | 1,400 | |
| От 175 до 200 | 405x200x28 | 1,650 | |
| МКД259Ц | От 0 до 25 | 205х80х28 | 0,375 |
| От 25 до 50 | 230х80х28 | 0,405 | |
| От 50 до 75 | 255х80х28 | 0,435 | |
| От 75 до 100 | 280х80х28 | 0,460 | |
| МКД260Ц | От 0 до 25 | 180х60х28 | 0,365 |
| От 25 до 50 | 205х60х28 | 0,430 |
Таблица 6 - Условия эксплуатации
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °С, %, не более | От +15 до +25 80 |
наносится на титульный лист паспорта типографским методом.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Комплектность |
| Микрометр специальный | - | 1 шт. |
| Элемент питания (для микрометров с цифровым отсчетным устройством) | - | 1 шт. |
| Установочная мера для микрометров с верхним пределом диапазона измерений от 25 мм (кроме моделей МКД 2, МКД 270) | - | 1 шт. или 1 компл. |
| Комплект сменных измерительных наконечников для микрометров модели МКД18, МКД18Ц | 1 компл. | |
| Ключ | - | 1 шт. |
| Футляр | - | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 7 «Заметки по эксплуатации и хранению» паспорта микрометров.
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 ми длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г № 2840;
ТУ 3934-005-26749600-2023 «Микрометры специальные. Технические условия».
| Зарегистрировано поверок | 124 |
| Поверителей | 6 |
| Актуальность данных | 22.11.2024 |
