| Номер в госреестре | 91337-24 |
| Наименование СИ | Система автоматического контроля выбросов загрязняющих веществ в атмосферу ФОК АО "Стойленский ГОК" |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Акционерное общество Научно-производственное предприятие "ЭнергопромСервис" (АО НПП "ЭнергопромСервис"), г. Москва |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система автоматического контроля выбросов загрязняющих веществ в атмосферу ФОК АО «Стойленский ГОК» (далее - система) предназначена для:
- непрерывных автоматических измерений массовых концентраций загрязняющих веществ - оксида углерода (СО), оксида азота (NO), диоксида азота (NO2), суммы оксидов азота (NOx), диоксида серы (SO2), взвешенных (твердых) частиц (далее - пыли), объемной доли паров воды (H2O) и параметров отходящих газов (температура, абсолютное давление, скорость/объемный расход);
- расчета мощности выбросов, учета массы и объема выбросов загрязняющих веществ;
- сбора, обработки и хранения данных;
- визуализации, предоставления результатов в различных формах.
Принцип действия системы основан на следующих методах измерения:
1) всех определяемых газовых компонентов - электрохимический;
2) температуры - термоэлектрический;
3) давления - тензорезистивный;
4) скорости потока - корреляционный метод измерения перемещения;
5) влажности - емкостной;
6) содержание пыли - оптический.
Система является стационарной и состоит из трех уровней:
- нижний уровень - уровень измерительных комплексов, включающих газоанализаторы, пылемеры и контрольно-измерительные приборы для измерения параметров отходящих газов;
- средний уровень - уровень автоматического сбора, обработки результатов измерений параметров дымовых газов, доступ к информации со стороны верхнего уровня системы;
- верхний уровень - автоматический сбор данных со среднего уровня системы, представление информации пользователям системы, диагностика устройств нижнего уровня.
Связь между устройствами нижнего и среднего уровня осуществляется с помощью унифицированных аналоговых сигналов от 4 до 20 мА, между средним и верхним уровнем по интерфейсу RS-485 и Ethernet (протокол Modbus).
Нижний уровень системы включает в себя средства измерений, представленные в таблице 1 в количестве 3-х экземпляров каждый.
Таблица 1 - Состав нижнего уровня системы
| № п/п | Наименование измерительного канала системы | Наименование измеряемого параметра | Первичный измерительный преобразователь, входящий в состав измерительного канала системы | Регистрационный номер первичного измерительного преобразователя |
| 1 | Каналы измерений газовых компонентов | Массовая концентрация газовых компонентов | Газоанализатор МАК-2000-UMS | - |
| 2 | Канал измерений температуры дымовых газов | Температура дымовых газов | Термопреобразователь сопротивления ТС-1088B | 58808-14 |
| 3 | Канал измерений абсолютного давления дымовых газов | Абсолютное давление дымовых газов | Преобразователь давления измерительный АИР-20/М2 | 63044-16 |
| 4 | Канал измерений объемного расхода газового потока | Объемный расход газового потока | Измеритель расхода и скорости газового потока ИС-14.М | 65860-16 |
| 5 | Канал параметров пыли | Массовая концентрация твердых взвешенных частиц (пыли) | Пылемер СОМ-16.М | - |
| 6 | Канал измерения объемной доли паров воды | Объемная доля паров воды | Преобразователь влажности и температуры EE33 | - |
Измерение содержания веществ в системе состоит из следующих этапов: первичной подготовки пробы; транспортировки пробы; финальной подготовки пробы; анализа пробы; обработки результатов анализа.
Первичная пробоподготовка заключается в очистке газовой пробы от частиц механических примесей.
В системе используются газоаналитические комплексы «МАК-2000-UMS». Газоанализаторы являются стационарными приборами непрерывного действия, состоящими из блока пробоподготовки и измерительного преобразователя, заключенных в едином корпусе. Системой применяется экстрактивный метод анализа горячий/влажный. Транспортировка газовой пробы от пробоотборного зонда осуществляется по обогреваемой линии принудительно при помощи микрокомпрессора, установленного в шкафу газоанализатора. Встроенный компрессор также обеспечивает автоматическую и ручную обратную продувку зонда и линии отбора. Размещение вспомогательных компонентов линии газоанализа (компрессор, электрические аппараты, оборудование тракта очистки и осушки пробы и т.п.) выполнено на монтажной панели шкафа газоанализатора. Прибор использует электрохимический метод измерения концентрации загрязняющих веществ (потенциометрия). Принцип действия сенсора электрохимической ячейки основан на измерении тока, возникающего между электродами электрохимической ячейки при адсорбции детектируемого газа на их поверхности и его электрохимическом окислении или восстановлении. Каждому из анализируемых газов в составе пробы (NO, NO2, SO2, CO) соответствует отдельная ячейка.
Пылемеры СОМ-16.М предназначены для непрерывных измерений массовой концентрации твердых взвешенных частиц и оптической плотности отходящих газов. Принцип работы прибора основан на измерении потерь оптической мощности светодиодного излучения при прохождении через газоход. Конструктивно пылемеры состоят из измерительного блока, блока индикации и управления. Дополнительно в состав пылемеров входит блок воз-духонагнетателя с воздушным фильтром для очистки измерительного тракта.
Измерение скорости газового потока производит прибор ИС-14.М. Принцип действия основан на методе измерения времени прохождения через определенный участок устойчивых локальных неоднородностей газового потока. Конструктивно прибор состоит из двух измерительных датчиков, измерительно блока, воздухонагнетателя, воздушного фильтра и термопары. Измерительные датчики преобразуют тепловое излучение твердых и газообразных частиц в электрические сигналы, устанавливаются непосредственно на переходные патрубки на газоход. Блок воздухонагнетателя предназначен для создания воздушной заслонки перед датчиками измерительными с целью защиты чувствительных элементов от воздействия пылевых частиц.
Объемная доля паров воды в газовоздушной смеси контролируется преобразователями температуры и влажности ЕЕ33. Принцип действия преобразователя основан на сорбционном методе измерения влажности и последующем измерении емкости, измерении выходного сигнала платинового сенсора температуры. Преобразователи включают в себя измерительный зонд относительной влажности, температуры и температуры точки росы, подключаемый через удлинительный кабель к электронному блоку. Измерительный зонд формирует сигналы относительной влажности, температуры точки росы и температуры, которые передаются в электронный блок.
Термопреобразователи сопротивления ТС-1088В выполняют измерение температуры газовых потоков терморезистивным методом.
Измерение абсолютного давления газопылевых потоков выполняют преобразователи давления измерительные АИР-20/М2, принцип измерения которых основан на тензоре-зистивном методе.
Ограничение доступа к системе осуществляется с помощью механических замков.
Заводской номер наносится типографским методом на паспортную табличку, расположенную с внешней стороны (в правом верхнем углу) контроллерного шкафа. Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование системы не предусмотрено.
К настоящему типу средств измерений относится система автоматического контроля выбросов загрязняющих веществ в атмосферу ФОК АО «Стойленский ГОК», зав. № 1.

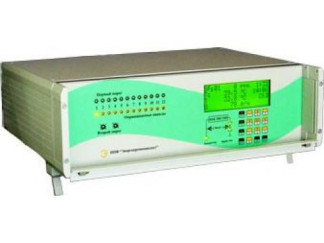

Общий вид оборудования системы представлен на рисунках 1 -4

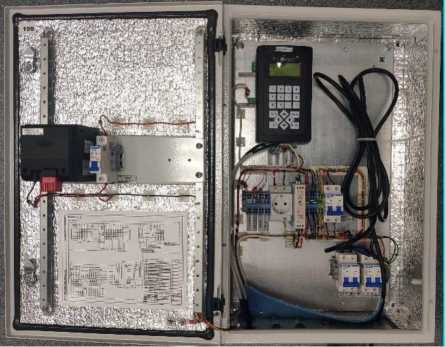

Рисунок 2а) - Общий вид контроллера пылемера СОМ-16.М, смонтированного в металлическом корпусе с системой обогрева

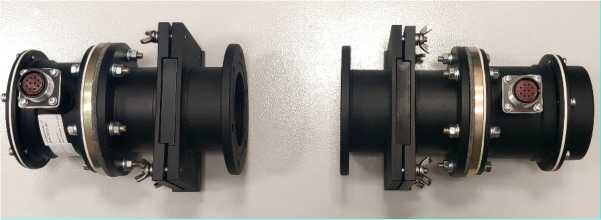

Рисунок 2б) - Общий вид блоков источника и приемника пылемера СОМ-16.М

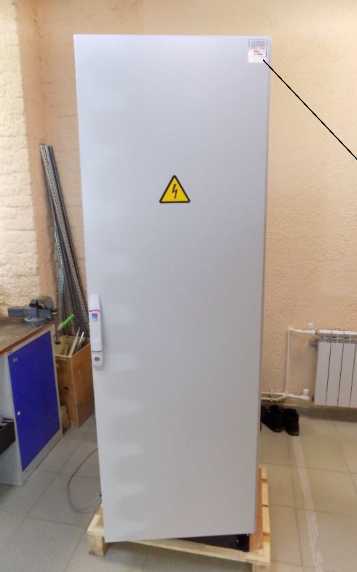

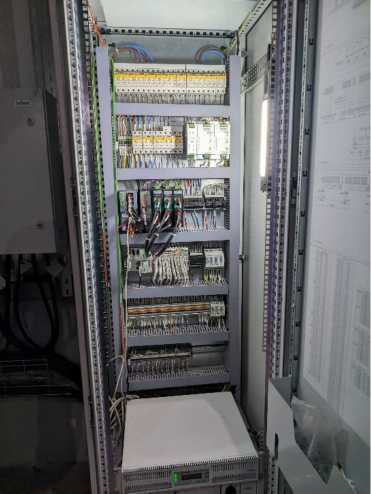

Рисунок 3 - Общий вид контроллерного шкафа системы («средний» уровень)
Расположение таблички с заводским номером системы
Рисунок 4
Место расположения паспортной таблички на контроллерном шкафу
Система автоматического контроля выбросов загрязняющих веществ в атмосферу ФОК АО «Стойленский ГОК»
Заводской номер 1
Сделано в России
Рисунок 5 - Внешний вид паспортной таблички
Программное обеспечение системы выполняет следующие функции:
- усреднение за 20 минут результатов измерений массовой концентрации загрязняющих веществ, температуры, давления, скорости, объемного расхода газового потока;
- приведение измеренных значений к нормальным условиям (0 °С; 101,325 кПа);
- автоматический расчет массового выброса (г/с) загрязняющих веществ;
- обработка и хранение не менее 10 лет полученных результатов измерений;
- предоставление доступа к архивным данным.
И дентификационные данные программного обеспечения приведены в таблице 2.
Уровень защиты ПО системы в соответствии с Рекомендацией Р 50.2.077—2014 -«средний».
Таблица 2 - Идентификационные данные программного обеспечения системы___________
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SEDMAX |
| Цифровой идентификатор ПО1) | 8310679edb692475c70dcbaac732e444 |
| 1) Рассчитан для файла «sed_metrology_calc_arch.bin» по алгоритму MD5 | |
Таблица 3 - Метрологические характеристики газоаналитических каналов системы
| Определяемый компонент | Диапазон измерений2) массовой концентрации, мг/м3 | Участок диапазона измерений массовой концентрации, мг/м3 | Пределы допускаемой погрешности в условиях эксплуатации4), % | |
| приведенной1) | относительной | |||
| Оксид углерода (СО) | от 0 до 2500 | от 0 до 250 включ. св. 250 до 2500 | ±15 — | — ±15 |
| Оксид азота (NO) | от 0 до 1250 | от 0 до 125 включ. св. 125 до 1250 | ±20 — | — ±20 |
| Диоксид азота (NO2) | от 0 до 410 | от 0 до 50 включ. св. 50 до 410 | ±20 — | — ±20 |
| Сумма оксидов азота (NOx)3) | от 0 до 2500 | от 0 до 250 включ. св. 250 до 2500 | ±25 — | — ±25 |
| Диоксид серы (SO2) | от 0 до 5700 | от 0 до 500 включ. св. 500 до 5700 | ±20 — | — ±20 |
| Вода (пары) (НО) | от 0 до 20 % (об.) | от 0 до 10 % (об.) включ. св. 10 до 20 % (об.) | ±20 — | — ±20 |
1) Приведенные к верхнему пределу участка диапазона измерений;
2) Номинальная цена единицы наименьшего разряда измерительных каналов: NO, NO2, SO2, CO, Н2О, - 0,1 мг/м3 (% об.);
3) Массовая концентрация NOx (сумма оксидов азота в пересчете на NO2), Cnox, рассчитывается по следующей формуле:
где Cno и Cno2 - массовая концентрация оксида азота и диоксида азота соответственно,
| Определяемый компонент | Диапазон измерений2) массовой концентрации, мг/м3 | Участок диапазона измерений массовой концентрации, мг/м3 | Пределы допускаемой погрешности в условиях эксплуатации4), % | |
| приведенной1) | относительной | |||
| мг/м3. 4) В соответствии с Постановлением Правительства РФ от 16.11.2020 г. № 1847, п. 3.1.3. Участок диапазона измерений, в котором результаты измерений соответствуют обязательным метрологическим требованиям Постановления Правительства РФ № 1847 от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» раздел 3, п. 3.1.3, от Cmin до Cmax , где Стах - верхняя граница диапазона измерений, мг/м3, а Cmin, мг/м3, рассчитывается по формуле: _ Су-у cmin = е , °тах где Cy - верхняя граница участка диапазона измерений, в котором нормирована приведенная погрешность, мг/м3; бшах - наибольшее допустимое значение погрешности измерений согласно п. 3.1.3, раздела 3 Постановления Правительства РФ № 1847 от 16.11.2020, %; Y - пределы допускаемой приведенной погрешности, %. | ||||
Таблица 4 - Метрологические характеристики системы для газоаналитических каналов
| Наименование характеристики | Значение |
| Предел допускаемой вариации показаний, в долях от предела допускаемой погрешности | 0,5 |
| Пределы допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от предела допускаемой погрешности | ±0,5 |
Таблица 5 - Метрологические характеристики системы по измерительному каналу параметров пыли____________________________________________________________________
| Наименование характеристики | Значение |
| Диапазон измерений массовой концентрации пыли1), мг/м3 | от 0 до 4000 |
| Поддиапазоны измерений массовой концентрации пыли, мг/м3 | от 0 до 50 включ. св. 50 до 4000 |
| Пределы допускаемой основной приведённой погрешности2) измерений массовой концентрации пыли3) в поддиапазоне от 0 до 50 мг/м3 включ., % | ±25 |
| Пределы допускаемой основной относительной погрешности измерений массовой концентрации пыли3) в поддиапазоне св. 50 до 4000 мг/м3, % | ±20 |
| Пределы допускаемой дополнительной погрешности измерений массовой концентрации пыли от влияния изменения температуры окружающей среды на каждый 1 °С, % | ±1 |
| Диапазон измерений оптической плотности, Б | от 0 до 1,6 |
| Пределы допускаемой основной приведённой погрешности4) измерений оптической плотности, % | ±2 |
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной погрешности измерений оптической плотности от влияния изменения температуры окружающей среды на каждый 1 °С, % | ±0,1 |
| Нормальные условия эксплуатации: температура окружающего воздуха, оС относительная влажность (без конденсации влаги), %, не более атмосферное давление, кПа | от +5 до +35 95 от 84 до 106,7 |
| 1) Для газохода диаметром 1 м (оптическая длина пути 1 м). 2) К верхней границе поддиапазона измерений массовой концентрации пыли. 3) После проведения градуировки на анализируемой среде. 4) К верхней границе диапазона измерений оптической плотности. | |
Таблица 6 - Метрологические характеристики для измерительных каналов параметров газового потока в условиях эксплуатации________________________________________________
| Определяемый параметр | Единицы измерений | Диапазон измерений2) | Пределы допускаемой погрешности |
| Температура дымовых газов | °С | от -50 до +350 | ± 2 °С (абс.) |
| Абсолютное давление дымовых газов | кПа | от 10 до 110 | ± 1 % (привед.)1) |
| Скорость газового потока3) | м/с | от 0,2 до 5 включ. | ±0,2 • 100 % (отн.) |
| св. 5 до 50 | ±3 % (отн.) | ||
| Объемный расход дымовых газов4) | м3/ч | от 150 до 50-106 | ±(6V+0,5) % (отн.)5) |
| 1) Приведенные к верхнему пределу диапазона измерений. 2) Номинальная цена единицы наименьшего разряда измерительных каналов: температуры, давления, скорость - 0,1; 3) Где V - скорость газового потока; 4) Расчетное значение с учетом конструкции измерительного сечения дымовой трубы и скорости газового потока от 0,2 до 50 м/с; 5) 6V - относительная погрешность измерения скорости газового потока. | |||
Таблица 7 - Основные технические характеристики системы
| Параметр | Значение |
| Время прогрева, мин, не более | 60 |
| Предел допускаемого времени установления выходного сигнала (Т0,9), с | 120 |
| Напряжение питания от сети переменного тока частотой (50±1) Гц, В | от 198 до 242 |
| Потребляемая мощность системы, ВА, не более | 20000 |
| Средняя наработка до отказа, ч | 24000 |
| Средний срок службы, лет, не менее | 10 |
| Температура пробоотборного зонда и обогреваемой линии, °С, не менее | 120 |
| Параметр | Значение |
| Условия окружающей среды - диапазон температуры, °С - диапазон атмосферного давления, кПа - относительная влажность (при температуре 35 °С и (или) более низких температурах (без конденсации влаги)), %, не более | от -40 до +40 от 84 до 106,7 98 |
| Условия эксплуатации (газоанализаторов и пылемеров): - температура окружающего воздуха, оС - относительная влажность (без конденсации влаги), %, не более - атмосферное давление, кПа | от +5 до +35 95 от 84 до 106,7 |
наносится на титульный лист Руководства по эксплуатации типографским методом.
Таблица 8 - Комплектность системы
| Наименование | Обозначение | Количество |
| Система автоматического контроля выбросов загрязняющих веществ в атмосферу ФОК АО «Стойленский ГОК» в составе: | ||
| Газоанализатор | МАК-2000-UMS | 3 шт. |
| Термопреобразователь сопротивления | ТС-1088В | 3 шт. |
| Преобразователь давления измерительный | АИР-20/М2 | 3 шт. |
| Измеритель расхода и скорости газового потока | ИС-14.М | 3 шт. |
| Пылемер | СОМ-16.М | 3 шт. |
| Преобразователь влажности и температуры | ЕЕ33 | 3 шт. |
| Контроллерный шкаф | - | 1 шт. |
| Документация: | ||
| Руководство по эксплуатации | ГДАР.411711.303 РЭ | 1 экз. |
приведены в документе ГДАР.411711.303 РЭ «Система автоматического контроля выбросов загрязняющих веществ в атмосферу ФОК АО «Стойленский ГОК». Руководство по эксплуатации», раздел 2 «Методы и средства измерений и расчетов».
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении Г осударствен-ной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Приказ Росстандарта от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10"1 - 1-107 Па»;
Приказ Росстандарта от 25 ноября 2019 г. № 2815 «Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока»;
Приказ Росстандарта от 30 декабря 2021 г. № 3105 «Об утверждении Государственной поверочной схемы для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»;
Приказ Росстандарта от 27 ноября 2018 г. № 2517 «Об утверждении Государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм»;
Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия;
ГОСТ Р 8.958-2019 Государственная система обеспечения единства измерений. Наилучшие доступные технологии. Автоматические измерительные системы для контроля вредных промышленных выбросов. Методы и средства испытаний.
