| Номер в госреестре | 91338-24 |
| Наименование СИ | Угольники поверочные 90° |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Guilin Measuring & Cutting Tool Co. Ltd., КНР |
| Год регистрации | 2024 |
| Срок свидетельства | 20.02.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Угольники поверочные 90° (далее - угольники) предназначены для измерений отклонений от перпендикулярности взаимного расположения поверхностей деталей контактным методом.
Принцип действия угольников основан на сравнении просвета между измерительными поверхностями угольника и контролируемым взаимно-перпендикулярным расположением плоскостей деталей или каких-либо поверхностей с «образцом просвета», составленного из концевых мер длины, притертых к плоской стеклянной пластине.
Угольники представляют собой стальные изделия с термической и механической обработкой.
Угольники выпускаются в следующих модификациях:
- УЛП - угольники лекальные плоские;
- УП - угольники слесарные плоские;
- УШ - угольники слесарные с широким основанием.
Каждая модификация угольников имеет ряд исполнений, которые отличаются друг от друга размерами и классами точности.
Пример условного обозначения плоского лекального угольника класса точности 0, с H = 160 мм:
Угольник УЛП-0-160
Угольники выпускаются под товарным знаком «Точинтех»:
Заводские номера в виде цифровых обозначений, обеспечивающие идентификацию каждого экземпляра средств измерений, наносятся на угольники методом лазерной гравировки. Первые четыре цифры заводского номера обозначают год выпуска угольника.
Нанесение знака поверки на угольники не предусмотрено.
Общий вид угольников, обозначение основных размеров и поверхностей представлены на рисунках 1, 2 и 3.
Место нанесения знака утверждения типа
Место нанесения заводского номера
Б, В - измерительные поверхности; Г, Ж - опорные поверхности; Е - боковые поверхности

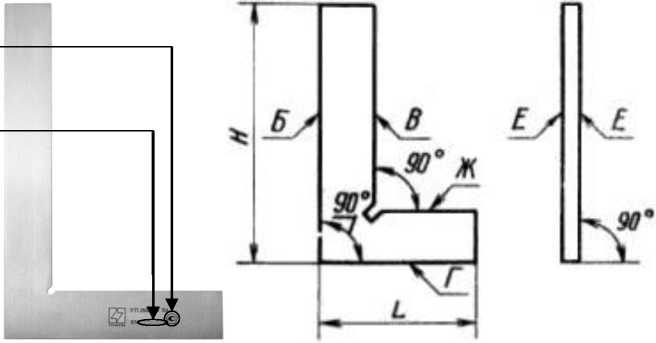

Рисунок 1- Общий вид угольников УЛП, обозначение основных размеров и поверхностей
Место нанесения знака утверждения типа
Место нанесения заводского номера
Б, В - измерительные поверхности; Г, Ж - опорные поверхности; Е - боковые поверхности

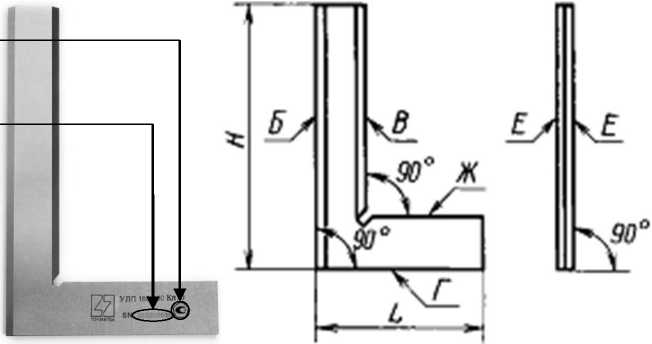

Р и с у н о к 2 - Общий вид угольников УП, обозначение основных размеров и поверхностей
Место нанесения знака утверждения типа
Место нанесения заводского номера
Р и с у н о к 3 - Общий вид угольников УШ, обозначение основных размеров и поверхностей
Таблица 1- Классы точности угольников
| Модификация | Н, мм | Класс точности |
| УЛП | 60; 100; 160; 250 | 0 |
| УП | 60; 100; 160; 250; 400 | 1; 2 |
| УШ | 60; 100; 160; 250; 400; 630 | 0; 1; 2 |
| 1000 | 1; 2 | |
| 1600 | 2 |
Таблица 2 - Основные размеры, классы точности и допуски перпендикулярности
измерительных поверхностей Б и В к опорным поверхностям Г и Ж на длине H
| Модификация | Н, мм | L, мм | Допуск перпендикулярности измерительных поверхностей Б и В к опорным поверхностям Г и Ж, мкм | ||
| класс точности | |||||
| 0 | 1 | 2 | |||
| УЛП | 60 | 40 | 2,5 | — | — |
| 100 | 60 | 3,0 | — | — | |
| 160 | 100 | 3,5 | — | — | |
| 250 | 160 | 4,5 | — | — | |
| УП | 60 | 40 | — | 5,0 | 13,0 |
| 100 | 60 | — | 6,0 | 15,0 | |
| 160 | 100 | — | 7,0 | 18,0 | |
| 250 | 160 | — | 9,0 | 22,0 | |
| 400 | 250 | — | 12,0 | 30,0 | |
| УШ | 60 | 40 | 2,5 | 5,0 | 13,0 |
| 100 | 60 | 3,0 | 6,0 | 15,0 | |
| 160 | 100 | 3,5 | 7,0 | 18,0 | |
| 250 | 160 | 4,5 | 9,0 | 22,0 | |
| 400 | 250 | 6,0 | 12,0 | 30,0 | |
| 630 | 400 | 8,0 | 16,0 | 40,0 | |
| 1000 | 630 | — | 20,0 | 40,0 | |
| 1600 | 1000 | — | — | 90,0 | |
П р и м е ч а н и е - У угольников УЛП допуски перпендикулярности, установленные в настоящей таблице, выдержаны в пределах угла поворота угольника в плоскости опорной поверхности на ± 15° от среднего положения.
Таблица 3 - Допуски плоскостности измерительных поверхностей Б и В на длине H и допуски плоскостности и параллельности опорных поверхностей Г и Ж на длине H угольников УП и УШ
| Н, мм | Допуск, мкм | ||||||||
| плоскостности измерительных поверхностей Б и В | плоскостности опорных поверхностей Г и Ж | параллельности опорных поверхностей Г и Ж | |||||||
| класс точности | |||||||||
| 0 | 1 | 2 | 0 | 1 | 2 | 0 | 1 | 2 | |
| 60 | 1,0 | 2,0 | 4,0 | 1,5 | 2,5 | 5,0 | 2,5 | 5,0 | 10,0 |
| 100 | 1,0 | 2,0 | 4,0 | 1,5 | 2,5 | 5,0 | 3,0 | 6,0 | 12,0 |
| 160 | 1,5 | 3,0 | 6,0 | 2,0 | 4,0 | 8,0 | 3,5 | 7,0 | 14,0 |
| 250 | 1,5 | 3,0 | 6,0 | 2,0 | 4,0 | 8,0 | 4,5 | 9,0 | 18,0 |
| 400 | 2,5 | 5,0 | 10,0 | 3,0 | 6,0 | 12,0 | 6,0 | 12,0 | 25,0 |
| 630 | 3,0 | 6,0 | 12,0 | 4,0 | 8,0 | 16,0 | 8,0 | 16,0 | 30,0 |
| 1000 | — | 10,0 | 20,0 | — | 12,0 | 24,0 | — | 24,0 | 40,0 |
| 1600 | — | — | 30,0 | — | — | 36,0 | — | — | 60,0 |
Т а б л и ц а 4 - Допуск прямолинейности измерительных поверхностей Б и В на длине H и L и допуски плоскостности и параллельности опорных поверхностей Г и Ж на длине H угольников УЛП
| Н и L, мм | Допуск, мкм | ||
| прямолинейности измерительных поверхностей Б и В | плоскостности опорных поверхностей Г и Ж | параллельности опорных поверхностей Г и Ж | |
| класс точности | |||
| 0 | 0 | 0 | |
| 40 | 1,0 | 1,5 | 2,5 |
| 60 | 1,0 | 1,5 | 2,5 |
| 100 | 1,0 | 1,5 | 3,0 |
| 160 | 1,0 | 2,0 | 3,5 |
| 250 | 1,0 | 2,0 | 4,5 |
П р и м е ч а н и е - Допуски прямолинейности, установленные в настоящей таблице, выдержаны в пределах угла поворота угольника в плоскости опорной поверхности на ± 15° от среднего положения.
Т а б л и ц а 5 - Допуски перпендикулярности боковых поверхностей Е угольников УП и УШ к опорной поверхности Г на длине H
| Н, мм | Допуски перпендикулярности боковых поверхностей Е к опорной поверхности Г, мкм | ||
| класс точности | |||
| 0 | 1 | 2 | |
| 60 | 40 | 40 | 125 |
| 100 | 50 | 50 | 160 |
| 160 | 60 | 60 | 200 |
Продолжение таблицы 5
| Н, мм | Допуски перпендикулярности боковых поверхностей Е к опорной поверхности Г, мкм | ||
| класс точности | |||
| 0 | 1 | 2 | |
| 250 | 80 | 80 | 250 |
| 400 | 100 | 100 | 320 |
| 630 | 125 | 125 | 400 |
| 1000 | — | 160 | 500 |
| 1600 | — | — | 630 |
| Таблица 6 - Материал угольников и твердость измерительных пове | рхностей | ||
| Модификация | Материал | Твердость, не ниже | Колебание твердости для одной поверхности, не более |
| УЛП | Сталь марок Х, 9Х по ГОСТ 5950-2000, марки ШХ15 по ГОСТ 801-78 или марки У8А по ГОСТ 1435-99 | 655 HV (58 HRC) | 55 HV (3 HRC) |
| УП | 55 HRC (53,8 HRC) | 3 HRC (2 HRC) | |
| УШ | 55 НИСэ (53,8 HRC) | 3 HRC (2 HRC) | |
Таблица 7 - Параметры шероховатости измерительных и опорных поверхностей
| Модификация | Н, мм | Параметры шероховатости Ra на базовой длине 0,25 мм*, мкм, не более | |||||
| измерительных Б и В | опорных Г и Ж | ||||||
| класс точности | |||||||
| 0 | 1 | 2 | 0 | 1 | 2 | ||
| УЛП | 60 | 0,04 | — | — | 0,08 | — | — |
| 100 | 0,04 | — | — | 0,08 | — | — | |
| 160 | 0,04 | — | — | 0,08 | — | — | |
| 250 | 0,04 | — | — | 0,08 | — | — | |
| УП | 60 | — | 0,08 | 0,16 | — | 0,16 | 0,32 |
| 100 | — | 0,08 | 0,16 | — | 0,16 | 0,32 | |
| 160 | — | 0,08 | 0,16 | — | 0,16 | 0,32 | |
| 250 | — | 0,08 | 0,16 | — | 0,16 | 0,32 | |
| 400 | — | 0,08 | 0,16 | — | 0,16 | 0,32 | |
| УШ | 60 | 0,08 | 0,08 | 0,16 | 0,32 | 0,32 | 0,63 |
| 100 | 0,08 | 0,08 | 0,16 | 0,32 | 0,32 | 0,63 | |
| 160 | 0,08 | 0,08 | 0,16 | 0,32 | 0,32 | 0,63 | |
| 250 | 0,08 | 0,08 | 0,16 | 0,32 | 0,32 | 0,63 | |
| 400 | 0,08 | 0,08 | 0,16 | 0,32 | 0,32 | 0,63 | |
| 630 | 0,16 | 0,16 | 0,32 | 0,63 | 0,63 | 0,63 | |
| 1000 | — | 0,16 | 0,32 | — | 0,63 | 0,63 | |
| 1600 | — | — | 0,32 | — | — | 0,63 | |
* На опорных поверхностях угольников УШ 1-го класса точности размером свыше 400 мм и угольников УШ 2-го класса точности базовая длина установлена 0,8 мм.
Таблица 8- Параметры шероховатости боковых и торцовых поверхностей, скосов и фасок
| Модификация | Параметры шероховатости Ra на базовой длине 0,8 мм, мкм, не более |
| УЛП | 0,63 |
| УП | 0,63 |
| УШ | 1,25 |
Таблица 9 - Допускаемые статические нагрузки на соединение линейки угольников УШ
| Н, мм | Нагрузка, кгс (Н), не более |
| 60 | 20 (196) |
| 100 | 20 (196) |
| 160 | 20 (196) |
| 250 | 30 (294) |
| 400 | 30 (294) |
| 630 | 30 (294) |
| 1000 | 40 (392) |
| 1600 | 40 (392) |
Таблица 10 - Габаритные размеры и масса
| Модификация | Н, мм | Габаритные размеры, мм, не более | Масса, кг, не более | ||
| высота | длина | ширина | |||
| УЛП | 60 | 60 | 40 | 6 | 0,07 |
| 100 | 100 | 60 | 6 | 0,15 | |
| 160 | 160 | 100 | 6 | 0,30 | |
| 250 | 250 | 160 | 8 | 0,40 | |
| УП | 60 | 60 | 40 | 6 | 0,10 |
| 100 | 100 | 60 | 6 | 0,20 | |
| 160 | 160 | 100 | 6 | 0,40 | |
| 250 | 250 | 160 | 8 | 1,10 | |
| 400 | 400 | 250 | 10 | 1,60 | |
| УШ | 60 | 60 | 40 | 20 | 0,18 |
| 100 | 100 | 60 | 22 | 0,25 | |
| 160 | 160 | 100 | 28 | 0,65 | |
| 250 | 250 | 160 | 36 | 1,15 | |
| 400 | 400 | 250 | 38 | 3,00 | |
| 630 | 630 | 400 | 42 | 6,30 | |
| 1000 | 1000 | 630 | 45 | 12,50 | |
| 1600 | 1600 | 1000 | 45 | 25,00 | |
Таблица 11 - Общие технические характеристики
| Наименование характеристики | Значение |
| Радиус закругления измерительных поверхностей угольников УЛП, мм | (0,2 ± 0,1) |
| Условия эксплуатации: - температура окружающего воздуха, °С - изменение температуры, °С/ч | от +16,5 до +23,5 0,5 |
| Полный средний срок службы, лет | 5 |
