| Номер в госреестре | 91346-24 |
| Наименование СИ | Напоромеры, тягомеры, тягонапоромеры показывающие деформационные |
| Обозначение типа СИ | ЭКОМЕРА |
| Изготовитель | Общество с ограниченной ответственностью "Сантехническая Компания "ЭКОМЕРА" (ООО "СК "Экомера"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 20.02.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Напоромеры, тягомеры, тягонапоромеры показывающие деформационные ЭКОМЕРА (далее - приборы) предназначены для измерений избыточного и вакуумметрического давления сухих, газообразных сред, неагрессивных к медным сплавам.
Приборы состоят из корпуса, передаточного механизма, чувствительного элемента, циферблата со шкалой и стрелкой, защитного стекла, штуцера для присоединения прибора. Корпуса приборов могут быть заполнены гидравлической жидкостью для измерений давления в условиях высоких динамических нагрузок и вибрации.
Принцип действия приборов основан на преобразовании измеряемого давления посредством упругой деформации чувствительного элемента в отклонение указателя механического показывающего устройства.
К данному типу приборов относятся 3 модификации: ЭКОМЕРА КМ, ЭКОМЕРА КВ, ЭКОМЕРА КВМ.
ЭКОМЕРА КМ - напоромеры, предназначенные для измерений положительного избыточного давления.
ЭКОМЕРА КВ - тягомеры, предназначенные для измерений вакуумметрического давления.
ЭКОМЕРА КВМ - тягонапоромеры, предназначенные для измерений вакуумметрического и положительного избыточного давления.
Все модификации приборов могут изготавливаться в различных исполнениях, отличающихся метрологическими характеристиками или конструктивными особенностями.
Приборы могут изготавливаться в корпусах диаметром 63 мм или 100 мм.
По специальному заказу циферблаты приборов могут снабжаться контрольными стрелками для отметки максимального рабочего давления, а также контрольной стрелкой («ябедником»), отмечающим максимальное давление, достигнутое прибором в процессе работы.
Код исполнения приборов имеет следующую структуру:
ЭКОМЕРА КМ ХХ.ХХХ.Х.Х-Х..ХХ кПа-Х-Х-ХХХХ-Х-ХХХ
1 2 3 4 5 6 7 8 9 10 11
| 1 | обозначение прибора и модификации (ЭКОМЕРА КМ; ЭКОМЕРА КВ; ЭКОМЕРА КВМ) |
| 2 | код исполнения корпуса (01, 02, 90, 93) |
| 3 | номинальный диаметр корпуса (63 - 63 мм; 100 - 100 мм) |
| 4 | код типа присоединения (1 - радиальное; 2 - осевое) |
| 5 | код типа резьбы штуцера (М - метрическая; G - трубная; N - коническая) |
| 6 | диапазон измерений и единицы давления (кПа; бар; кгс/см2) |
| 7 | класс точности (1,5; 2,5) |
| 8 | код материала защитного стекла (1 - поликарбонат; 2 - оконное стекло; 3 - приборное стекло; 4 - многослойное безопасное стекло) |
| 9 | степень защиты от воздействия окружающей среды (1 - IP40; 2 - IP43; 3 - IP45; 4 - IP54; 5 - IP65) |
| 10 | код предельной температуры измеряемой среды (1 - до 60 °C; 2 - до 80 °C; 3 - до 100 °C; 4 - до 120 °C; 5 - до 160 °C) |
| 11 | код опции (000 - общий вид; 001 - разделитель сред; 020 - заполнение) |
| * _ _ _ _ _ _ _____ - возможно использование других единиц давления, допущенных к применению на территории РФ | |
Код исполнения на приборе может быть сокращен до 5 или 7 пункта. Полный код исполнения указывается в паспорте на прибор.
Общий вид напоромеров, тягомеров, тягонапоромеров показывающих деформационных ЭКОМЕРА представлен на рисунках 1 и 2. На циферблате возможно обозначение единиц величин на кириллице или латинице.
Знак поверки может быть нанесен на стекло средства измерений.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится на циферблат приборов методом окрашивания или фотохимическим методом и имеет цифровое или буквенно-цифровое обозначение.

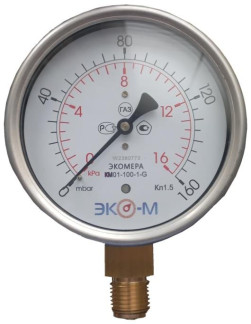

Рисунок 1 - Общий вид приборов с радиальным присоединением
Рисунок 2 - Общий вид приборов с радиальным присоединением
Рисунок 3 - Общий вид приборов с осевым присоединением
Рисунок 4 - Места нанесения знака утверждения типа,
заводского номера и знака поверки
Пломбирование приборов не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| ЭКОМЕРА КМ | ЭКОМЕРА КВ | ЭКОМЕРА КМВ | |
| Диапазон измерений, кПа* | от 0 до 2,5 от 0 до 4 от 0 до 6 от 0 до 10 от 0 до 16 от 0 до 25 от 0 до 40 от 0 до 60 | от -2,5 до 0 от -4 до 0 от -6 до 0 от -10 до 0 от -16 до 0 от -25 до 0 от -40 до 0 от -60 до 0 | от -1 до 1,5 от-1 до 3 от -0,8 до 0,8 от -1,25 до 1,25 от -3 до 3 от -5 до 5 от -8 до 8 от -12,5 до 12,5 от -25 до 25 от -40 до 40 от -60 до 60 |
| Пределы основной допускаемой приведенной погрешности измерений давления, у, % от диапазона измерений (класс точности) | ±1,5; ±2,5 | ||
| Пределы допускаемой дополнительной приведенной погрешности измерений давления, вызванной отклонением температуры от нормальных условий, % от диапазона измерений на 1°С | ±0,06 для приборов класса точности 1,5 ±0,1 для приборов класса точности 2,5 | ||
| Вариация показаний, % от диапазона измерений | IyI | ||
*
- возможно использование других единиц давления, допущенных к применению на территории РФ.
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диаметр корпуса, мм (с допуском ±3 мм) | 63; 100 |
| Условия эксплуатации: - основной рабочий диапазон температуры окружающего воздуха, °С - максимальный диапазон температуры окружающего воздуха, °С - относительная влажность окружающего воздуха, при 35 °С и более низких температурах, без конденсации влаги, не более % | от +15 до +25 от -50 до +65 80 |
| * - действительный рабочий диапазон температуры окружающего воздуха для приборов с гидравлической жидкостью может быть сокращен и указывается в паспорте на прибор | |
наносится на эксплуатационную документацию типографским способом и на циферблат приборов методом окрашивания или фотохимическим методом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Напоромер, тягомер, тягонапоромер показывающий деформационный | ЭКОМЕРА КМ; ЭКОМЕРА КВ; ЭКОМЕРА КМВ | 1 шт. |
| Паспорт | - | 1 шт. |
приведены в разделе 4 «Указания по эксплуатации» паспорта.
Приказ Росстандарта от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1405 Па»;
ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия»;
ТУ 26.51.52-007-42847680-2023 «Напоромеры, тягомеры, тягонапоромеры
показывающие деформационные ЭКОМЕРА».
