| Номер в госреестре | 91348-24 |
| Наименование СИ | Преобразователи измерительные |
| Обозначение типа СИ | ИКСА-5100 |
| Изготовитель | Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт автоматики им. Н.Л. Духова" (ФГУП "ВНИИА"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 20.02.2029 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные ИКСА-5100 (далее - преобразователи) предназначены для измерений сигналов от термоэлектрических преобразователей или (и) термопреобразователей сопротивления и преобразования сигналов напряжения постоянного тока и сигналов сопротивления постоянного тока в унифицированный токовый сигнал в диапазоне от 4 до 20 мА или от 20 до 4 мА.
Преобразователи выпускаются в пластмассовых корпусах, внутри которых располагается электронно-измерительный блок. Снаружи корпуса располагаются разъемы для подключения первичных преобразователей, источника питания, а также устройств ввода-вывода.
Принцип действия преобразователей основан на измерении входных сигналов от первичных преобразователей, аналогово-цифровом преобразовании, обработке результатов измерений и их преобразовании в выходной унифицированный сигнал (4-20) мА или (20-4) мА.
Преобразователи имеют несколько исполнений, которые различаются техническими характеристиками и имеют следующие обозначения:
1ИКСА-5100 - Ex - С - - [Е]
2 3 4 5
1 - наименование средства измерений;
2 - код взрывозащищённого исполнения;
3 - код климатического исполнения (1 - УХЛ3.1 или 2 - У2);
4 - код исполнения клеммных соединителей (винтовой (КВ) или нажимной
(пустое поле));
5 - код состояния выходной цепи (замкнутая (НП) или разомкнутая (пустое поле)).
Коды позиций 4, 5 допускается не указывать.
Нанесение знака поверки на преобразователи не предусмотрено.
Заводской номер, обеспечивающий идентификацию каждого экземпляра средства измерений, наносится на корпус методом гравировки и имеет цифровое обозначение.
Общий вид средства измерений приведен на рисунке 1.

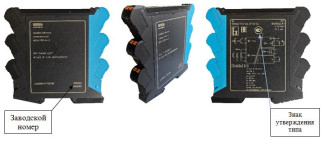

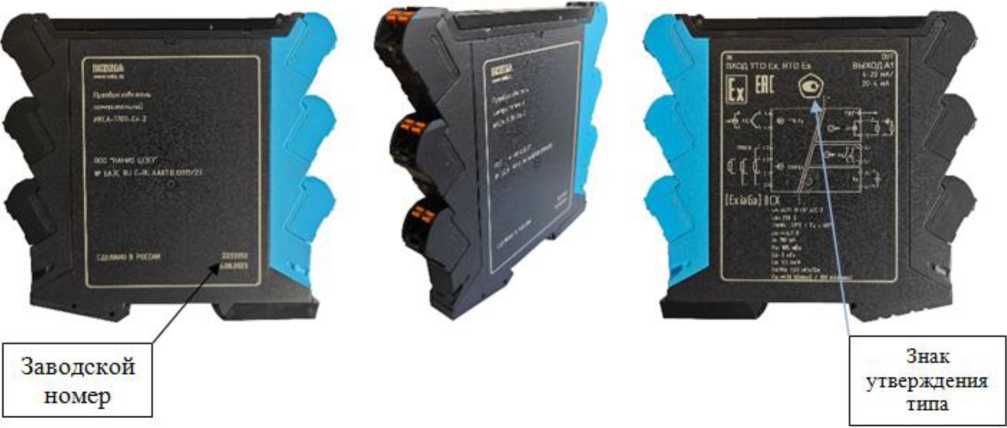

Рисунок 1 - Общий вид преобразователей измерительных ИКСА-5100
Пломбирование средства измерений не предусмотрено.
Внутреннее (встроенное) программное обеспечение (ПО) устанавливается при изготовлении преобразователей и предназначено для проведения настройки, конфигурации, вычислений и нормировании метрологических характеристик.
Конструкция СИ исключает возможность считывания, модификации и несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование программного обеспечения | IKSA5100 |
| Номер версии (идентификационный номер) программного Обеспечения | не ниже V5100.1.0.0.0 |
| Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | - |
Таблица 2 - Метрологические характеристики преобразователей
| Наименование характеристики | Значение |
| Диапазон измерений напряжения постоянного тока, мВ 1) | от -150 до +150 |
| Пределы допускаемой основной приведённой (к диапазону измерений) погрешности измерений напряжения постоянного тока, у, % | ±0,1 |
Продолжение таблицы 2
| Диапазон измерений температуры преобразователями термоэлектрическими по ГОСТ 8.585-2001, ОС 1) Тип К Тип L Тип N Тип J Тип Е | от -210 до +1370 от -200 до +800 от -210 до +1300 от -210 до +1200 от -210 до +1000 |
| Пределы допускаемой основной приведённой (к диапазону измерений) погрешности измерений температуры преобразователями термоэлектрическими, у, % 2) | ±0,1 |
| Пределы допускаемой основной абсолютной погрешности измерений температуры свободных концов внутренним компенсационным термометром при нормальной температуре окружающей среды плюс (23±5) ос, Л, °С | ±0,5 |
| Диапазон измерений сопротивления постоянного тока, Ом 1) | от 5 до 400 |
| Пределы допускаемой основной приведённой (к диапазону измерений) погрешности измерений сопротивления постоянного тока, у, % | ±0,2 |
| Диапазон измерений температуры термопреобразователями сопротивления,rjC 1) Pt50, Pt100 50П, 100П 50М, 100М 50Н, 100Н | от -200 до +850 от -200 до +850 от -180 до +200 от -60 до +180 |
| Пределы допускаемой основной приведённой (к диапазону измерений) погрешности измерений температуры термопреобразователями сопротивления, у, % 3) | ±0,2 |
| Пределы допускаемой дополнительной приведённой (к диапазону измерений) погрешности измерений напряжения, сопротивления постоянного тока и температуры, вызванный отклонением температуры окружающего воздуха на каждые 10 ОС от нормальной плюс (23±5) ОС % | 0,2-у |
| Пределы допускаемой дополнительной абсолютной погрешности измерений температуры свободных концов внутренним компенсационным термометром, вызванный отклонением температуры окружающего воздуха на каждые 10 ос от нормальной плюс (23±5) ОС ос | 1-Л |
| Примечания: 1) - указан максимальный диапазон измерений, возможна настройка преобразователей ИКСА-5100 на сокращенный диапазон, внутри указанного 2) - без учета погрешности первичного преобразователя и погрешности измерений температуры свободных концов внутренним компенсационным термометром (при температуре свободных концов 0 ОС) 3) - без учета погрешности первичного преобразователя | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | от 12 до 42 |
| Максимальный потребляемый ток, мА | 200 |
| Рабочие условия эксплуатации: - температура окружающей среды, °C для климатического исполнения УХЛ3.1 для климатического исполнения У2 - относительная влажность окружающего воздуха, %, не более | от +1 до +60 от -30 до +60 98 |
| Степень защиты по ГОСТ 14254-2015 | IP20 |
| Маркировка взрывозащищиты | [Ex ia Ga] IIC Х |
| Габаритные размеры для исполнений, мм (±5 %): (длинахвысотахширина) | 127,2X113,9X12,5 |
| Масса, кг, не более | 0,2 |
наносится на корпус преобразователей методом гравировки и на руководство по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество | Примечание |
| Преобразователь измерительный ИКСА-5100 | ИКСА-5100-Ех-С-[О]-[Е] | 1 шт. | - |
| Руководство по эксплуатации | ТЖИУ.411611.006РЭ | 1 экз. на партию | - |
| Паспорт | - | 1 экз. | - |
приведены в разделе 2.2 «Использование» руководства по эксплуатации ТЖИУ.411611.006РЭ.
ГОСТ 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ТЖИУ.411611.006ТУ Преобразователь измерительный ИКСА-5100. Технические условия.
