| Номер в госреестре | 91352-24 |
| Наименование СИ | Барьеры искробезопасности |
| Обозначение типа СИ | БИГ |
| Изготовитель | Общество с ограниченной ответственностью "ЗАВОД ГОРЭЛТЕХ" (ООО "ЗАВОД ГОРЭЛТЕХ"), г. Санкт-Петербург |
| Год регистрации | 2024 |
| Срок свидетельства | 20.02.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Барьеры искробезопасности БИГ (далее - барьеры) предназначены для преобразований входных аналоговых сигналов силы и напряжения постоянного тока, сигналов от термоэлектрических преобразователей и термопреобразователей сопротивления, цифровых и дискретных сигналов из взрывоопасной зоны в аналоговые выходные сигналы силы и напряжения постоянного тока и передачи этих сигналов в безопасную зону, обеспечивая искробезопасные электрические параметры устройств.
Принцип действия барьеров основан на преобразовании входных сигналов в виде электрического сопротивления постоянному току, силы и напряжения постоянного тока их обработке и выдаче пропорциональных входному сигналу электрических выходных сигналов.
Конструктивно барьеры выполнены в виде печатной платы, размещенной в малогабаритном корпусе из термопластических и полимерных материалов. Барьеры могут устанавливаться как на DIN-рейку, так и на объединенную плату. В корпусе закреплены клеммные зажимы для присоединения внешних цепей. Барьеры выполнены в искробезопасном исполнении.
Структура условного обозначения модификаций барьеров приведена в таблице 1.
Таблица 1 - Структура условного обозначения модификаций барьеров
БИГ - X2 - X3 X4 / X5 X6 X7 - ТУ 27.12.23-081-72453807-2023
БИГ - обозначение типа барьеров;
X2 - тип сигнала:
1 - аналоговый: от 0 до 5 В или от 1 до 5 В или от 0 до 10 В или от 4 до 20 мА или от 0 до 10 мА или от 0 до 20 мА (указан на схеме на корпусе барьеров);
2 - дискретный;
3 - сигнал от первичного преобразователя температуры в виде термопреобразователей сопротивления по ГОСТ 6651-2009 и преобразователей термоэлектрических по ГОСТ Р 8.585-2001;
4 - цифровой:
41 - RS-232;
42 - RS-422;
43 - RS-485;
X3 - направление сигнала:
1 - ввод (INPUT);
2 - вывод (OUTPUT);
X4 - количество каналов:
11 - 1 вход/1 выход;
12 - 1 вход/2 выхода;
22 - 2 входа/2 выхода
X5 - опции выхода 1:
A - от 4 до 20 мА,
Б - от 1 до 5 В,
В - от 0 до 10 мА,
Г - от 0 до 5 В,
Д - от 0 до 10 В,
Е - от 0 до 20 мА;
X6 - опции выхода 2:
A - от 4 до 20 мА,
Б - от 1 до 5 В,
В - от 0 до 10 мА,
Г - от 0 до 5 В,
Д - от 0 до 10 В,
Е - от 0 до 20 мА;
X7 - прочие опции:
RS485 - выход RS485;
К - без внешнего питания.
Серийный номер наносится на маркировочную наклейку, расположенную на корпусе барьеров методом гравировки в виде цифрового кода.
Пломбирование мест настройки (регулировки) барьеров не предусмотрено.
Нанесение знака поверки на барьеры в обязательном порядке не предусмотрено.

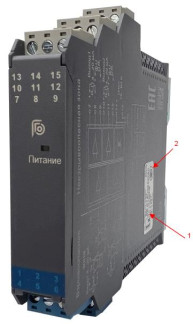

Общий вид барьеров с указанием места нанесения серийного номера и места нанесения знака утверждения типа представлен на рисунке 1. Количество индикаторов, толщина барьеров
и нумерация клемм на торцевой панели может отличаться от рисунка.
Место нанесения серийного номера
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид барьеров с указанием места нанесения серийного номера и места нанесения знака утверждения типа
Программное обеспечение (далее - ПО) барьеров подразделяется на встроенное и внешнее. Внешнее ПО служит для конфигурации барьеров с типом входного сигнала от первичных преобразователей температуры.
Встроенное ПО разделяется на метрологически значимую и незначимую части и записывается изготовителем на этапе производства и не может быть изменено потребителем.
Метрологические характеристики барьеров нормированы с учетом влияния метрологически значимой части ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО барьеров приведены в таблице 2.
Таблица 2 - Идентификационные данные встроенного ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | BigSmartGoreltex |
| Номер версии (идентификационный номер) ПО | 1.Х.Х.Х |
| Цифровой идентификатор ПО | - |
| * - первая цифра номера версии (идентификационного номера ПО) отвечает за метрологически значимую часть ПО. Оставшаяся часть номера версии отвечает за метрологически незначимую часть ПО и может принимать любые значения. | |
Таблица 3 - Метрологические характеристики
| Назначение | Диапазоны входного сигнала | Диапазоны выходного сигнала* | Пределы допускаемой основной приведенной к диапазону выходного сигнала погрешности преобразований входного сигнала в выходной сигнал, % | Пределы допускаемой дополнительной приведенной к диапазону выходного сигнала погрешности преобразований входного сигнала в выходной от изменения температуры окружающей среды в диапазоне рабочих температур на каждый 1 0С, % |
| Преобразование сигналов напряжения постоянного тока в выходной сигнал | от 0 до 5 В от 1 до 5 В от 0 до 10 В | от 4 до 20 мА от 1 до 5 В от 0 до 10 мА от 0 до 5 В от 0 до 10 В от 0 до 20 мА | ±0,1 | ±0,003 |
| Преобразование сигналов силы постоянного тока в выходной сигнал | от 4 до 20 мА от 0 до 10 мА от 0 до 20 мА | от 4 до 20 мА от 1 до 5 В от 0 до 10 мА от 0 до 5 В от 0 до 10 В от 0 до 20 мА | ±0,1 | ±0,003 |
| Преобразование сигналов от термопреобразователей сопротивления по ГОСТ 66512009 в выходной сигнал: - Pt100 (а=0,00385 оС-1) - 100П (а=0,00391 оС-1) - 50М (а=0,00428 оС-1) - 100М (а=0,00428 оС-1) - 50П (а=0,00391 °С-1) | от -200 до +850 °С от -200 до +850 °С от -180 до +200 °С от -180 до +200 °С от -200 до +850 °С | от 4 до 20 мА от 1 до 5 В от 0 до 10 мА от 0 до 5 В от 0 до 10 В от 0 до 20 мА | ±0,1 | ±0,003 |
| Назначение | Диапазоны входного сигнала | Диапазоны выходного сигнала* | Пределы допускаемой основной приведенной к диапазону выходного сигнала погрешности преобразований входного сигнала в выходной сигнал, % | Пределы допускаемой дополнительной приведенной к диапазону выходного сигнала погрешности преобразований входного сигнала в выходной от изменения температуры окружающей среды в диапазоне рабочих температур на каждый 1 0С, % |
| Преобразование сигналов от преобразователей термоэлектрических по ГОСТР 8.585-2001 в выходной сигнал: ТПП (S) ТПП (R) ТПР (B) ТХА (К) ТХКн (Е) ТЖК (J) ТНН (N) ТМК (T) | от -50 до +1760 °С от -50 до +1760 °С от 0 до +1820 °С от -270 до +1372 °С от -270 до +1000°С от -210 до +1200°С от -270 до +1300°С от -270 до +400 °С | от 4 до 20 мА от 1 до 5 В от 0 до 10 мА от 0 до 5 В от 0 до 10 В от 0 до 20 мА | ±0,1 | ±0,003 |
- тип выходного сигнала в соответствии со структурной схемой, соответствующий конкретной модификации
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Номинальное значение напряжения питания постоянного тока, В | 24 |
| Габаритные размеры (ширинахвысотахдлина), мм, не более: - для барьеров, устанавливаемых на DIN-рейку - для барьеров, устанавливаемых на объединительную плату | 20х115х125 20x130x115 |
| Масса, кг, не более | 0,3 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность воздуха при температуре +40 °С, % | от +10 до +30 от 10 до 90 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность воздуха при температуре +40 °С, % | от -20 до +60 до 90 |
| Средняя наработка на отказ, ч | 176000 |
| Средний срок службы, лет | 12 |
| Маркировка взрывозащиты | [Ex ia Ga] IIC [Ex ia Ga] IIB [Ex ia Da] IIIC [Ex ia Ga] IIA [Ex ia Ma] I |
наносится на титульный лист паспорта типографским способом и на корпус барьера в виде наклейки.
аблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Барьер искробезопасности | БИГ | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации 1) | ЛГСА.406239.170 РЭ | 1 экз. |
| 1) - на партию | ||
приведены в разделе 1 «Назначение, область и условия применения» руководства по эксплуатации ЛГСА.406239.170 РЭ «Барьеры искробезопасности БИГ. Руководство по эксплуатации».
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ТУ 27.12.23-081-72453807-2023 «Барьеры искробезопасности. Технические условия».
