| Номер в госреестре | 91355-24 |
| Наименование СИ | Комплексы |
| Обозначение типа СИ | КОЗ-СДК |
| Изготовитель | Общество с ограниченной ответственностью "Камышинский опытный завод" (ООО "Камышинский опытный завод"), Волгоградская обл., г. Камышин |
| Год регистрации | 2024 |
| Срок свидетельства | 20.02.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы КОЗ-СДК (далее - комплексы) предназначены для автоматизированных измерений массы и объема отпускаемой дозы нефтепродуктов и других технических жидкостей в автоцистерны, железнодорожные цистерны или другие емкости, а также управления процессом налива и слива при проведении учетно-расчетных операций.
Принцип работы комплекса основан на динамическом методе измерений в потоке количества нефтепродуктов и других технических жидкостей (далее - жидкость) с помощью счетчика жидкости.
В состав комплекса входят:
- измерительный модуль (ИМ);
- насосный модуль;
- устройства доступа на цистерну;
- устройства верхнего налива и /или устройства нижнего налива;
- автоматизированное рабочее место (АРМ) налива и слива;
- вспомогательное оборудование.
Общий вид комплекса представлен на рисунке 1.
Измерительный модуль производит измерение объема отпускаемой дозы жидкости с помощью счетчика жидкости. Связь и управление счетчиком жидкости осуществляется по импульсному интерфейсу. Измерительный модуль состоит из расходомера массового, модуля управления и технологического оборудования, смонтированных на раме. Общий вид и состав измерительного модуля представлен на рисунке 2.
Перечень расходомеров массовых и их обозначение для комплектации ИМ комплекса представлен в таблице 1.
Модуль управления служит для управления функциональными блоками комплекса. Основным элементом модуля управления является контроллер управления. Перечень управляющих контроллеров, которыми может комплектоваться модуль управления в зависимости от исполнения комплексов приведены в таблице 2.

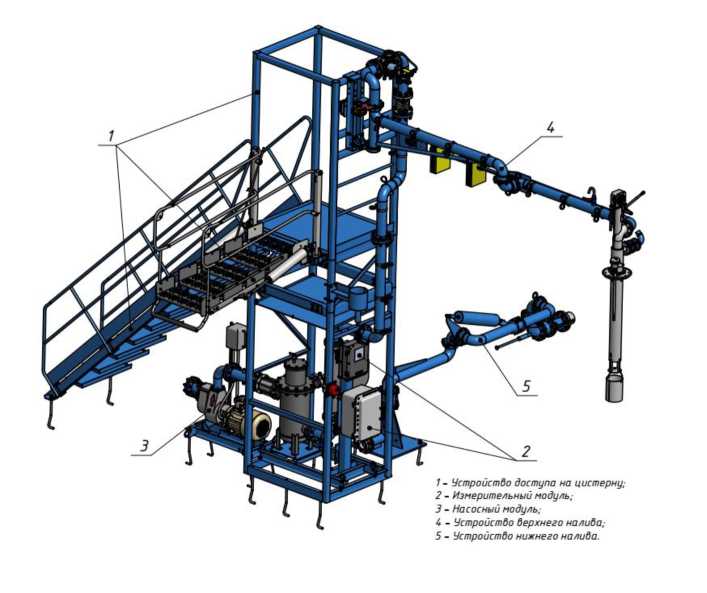

Рисунок 1 - Общий вид, схема и состав комплекса КОЗ-СДК

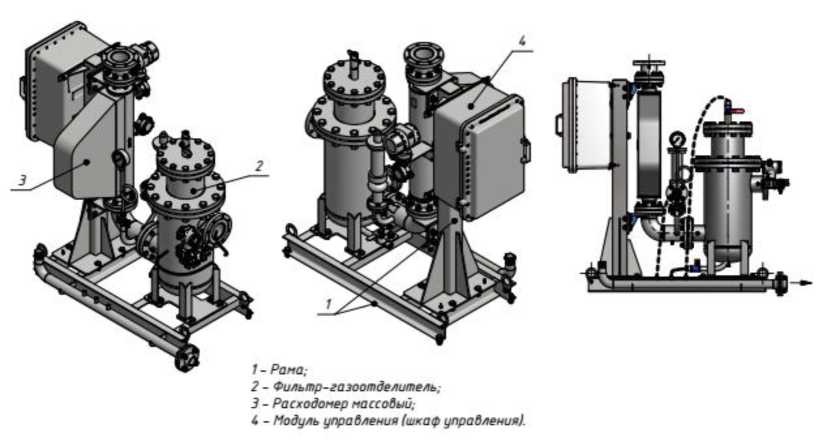

Рисунок 2 - Общий вид измерительного модуля
Измерительный модуль обеспечивает:
- управление, контроль работы и защиту технологического оборудования системы налива;
- учет количества отгруженного продукта;
- аварийное закрытие запорной арматуры и отключение насоса при возникновении аварийных ситуаций.
Таблица 1 - Перечень расходомеров массовых для комплектации ИМ комплексов
| Обозначение | Наименование | Регистрационный номер* |
| 1 | 2 | 3 |
| ЭМС1 | Счётчик-расходомер массовый «ЭМИС-МАСС 260» | 42953-15 |
| ЭМС2 | Счётчик-расходомер массовый «ЭМИС-МАСС 260» | 77657-20 |
| ФЛО | Счётчик-расходомер массовый Эльметро-Фломак | 47266-16 |
| МИР | Счётчик-расходомер массовый МИР модификации Р | 68584-17 |
| SHT | Счётчик-расходомер массовый Штрай-Масс | 70629-18 |
| КТМ | Счётчики-расходомеры кориолисовые КТМ РуМАСС | 83825-21 |
| МЛ | Счетчики-расходомеры массовые МЛ | 75212-19 |
| CFM | Счётчики-расходомеры массовые Turbo Flow CFM | 83374-21 |
| CMF | Расходомеры массовые CMF | 84862-22 |
| * в Федеральном информационном фонде по обеспечению единства измерений | ||
Таблица 2 - Перечень контроллеров для комплектации комплексов
| Обозначение | Назначение | Регистрационный номер* |
| 01 | контроллер программируемый SIMATIC S7-1200 S7-1500 | 63339-16 60314-15 |
| 02 | устройство приема и обработки сигналов «Топаз-273Е» | - |
| 03 | контроллер ОВЕН (ПЛК210; ПЛК212) | 84822-22 |
| 04 | контроллер БРИГ-015 -К012 | - |
| 05 | контроллер FASTWEL I/O | 58557-14 |
| 06 | контроллер программируемый логический REGUL: R600 R500 R400 R200 | 53113-13 |
| 07 | контроллер АБАК ПЛК | 63211-16 |
| 08 | контроллер ИВК «АБАК+» | 52866-13 |
| 09 | вычислитель расхода нефти и нефтепродуктов ЦифрОйл | 75827-19 |
| 10 | контроллер ПЛК DevLink-C1000 | 78510-20 |
| 11 | контроллер БАЗИС-100 | 63643-16 |
| * в Федеральном информационном фонде по обеспечению единства измерений | ||
Насосный модуль обеспечивает подачу жидкости в измерительный модуль. Обозначения насосов, используемых в составе комплексов, приведены в таблице 3.
Таблица 3 - Обозначение насосов, используемых в составе комплексов
| Обозначение | Назначение |
| КМН | насос для наземных резервуаров |
| КМН(2г) | насос для наземных резервуаров с двойным торцевым уплотнением |
| КМ | насос для наземных резервуаров с двойным торцевым уплотнением |
| КМС | насос для заглубленных резервуаров с двойным торцевым уплотнением |
| АСВН | насос для заглубленных резервуаров |
| Ш-80 | насос для вязких нефтепродуктов |
| УОДН | насос для вязких нефтепродуктов |
| Х | насос для технических жидкостей |
| НК | насос для перекачивания нефти и нефтепродуктов |
АРМ представляет собой персональный компьютер с установленным на него программным обеспечением. АРМ может располагаться как в непосредственной близости к измерительному модулю, так и на расстоянии в отдельном помещении - операторной. АРМ обеспечивает:
- управление режимом выдачи;
- отображение информации о заданной и отпущенной дозе;
- сбор и обработку измерительной информации;
- накопление суммарных данных об измеренном количестве жидкости;
- передачу результатов измерений в систему управления комплекса.
Технические и функциональные характеристики комплекса отражаются в буквенноцифровом коде при заказе и в документации другой продукции, в которой они могут быть применены, расшифровка буквенно-цифрового кода приведена в таблице 4:
Комплекс КОЗ-СДК-Х1 Х2. Хз Х4 Х5 - Хб - Х7 - Х8 Х9-Х10
Таблица 4 - Расшифровка буквенно-цифрового кода заказа комплексов КОЗ-СДК
| Место в обозначении кода | Наименование характеристики | Значение характеристики |
| Х1 | Количество площадок обслуживания | от 0 до 9 |
| Х2 | Количество мостиков переходных | от 0 до 9 |
| Хз | Количество устройств нижнего налива/слива | от 0 до 9 |
| Х4 | Количество устройств верхнего налива/слива | от 0 до 9 |
| Х5 | Количество ИМ с расходомером | от 1 до 9 |
| Хб | Наименование средства измерений расхода, входящего в состав ИМ | по таблице 1 |
| Х7 | Обозначение насоса | по таблице 3 |
| Х8 | Обозначение номера заказа | от 000000 до 999999 |
| Х9 | Обозначение комплектации управляющими контроллерами | от 01 до 11 по табл. 2 |
| Х10 | Климатическое исполнение | У, ХЛ, УХЛ |
Для исключения возможности непреднамеренных и преднамеренных изменений измерительной информации, все оборудование, входящие в состав комплекса, пломбируется в соответствии с эксплуатационной документацией на него. Схема пломбировки представлена на рисунке 3.

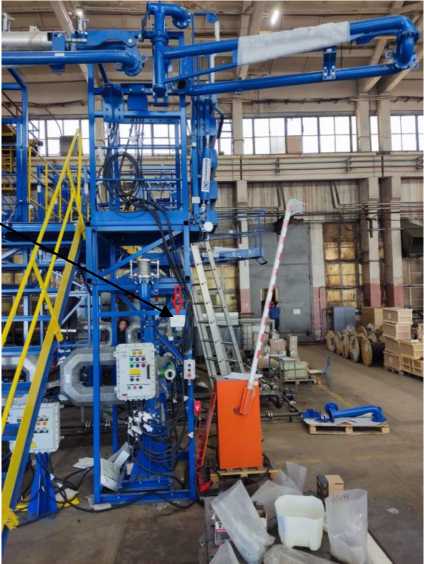

Место установки пломбы поверителя
Рисунок 3 - Место установки пломбы поверителя
Заводские номера комплексов состоят из сочетания арабских цифр нарастающим итогом по системе нумерации предприятия-изготовителя, нанесены на металлическую табличку с помощью металлографической печати (металлографии) или гравировки. Маркировочная табличка с наименованием комплекса, заводским номером и знаком утверждения типа крепится на раму комплекса. Место расположения маркировочной таблички приведено на рисунке 4.

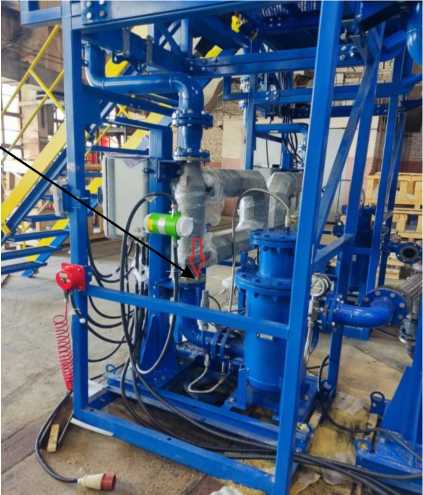

Место расположения маркировочной таблички
Рисунок 4 - Место расположения маркировочной таблички
Образец маркировочной таблички с указанием мест расположения заводского номера и знака утверждения типа приведен на рисунке 5.
Место нанесения
заводского номера
ООО КАМЫШИНСКИЙ ОПЫТНЫЙ ЗАВОД
K03-UlK-0ai11-Stfr-KM-19257602Q-y Комплекс
Место нанесения
знака утверждения типа
Л® ЕАЭСРНС-Ри.ПБ9е&0аЗ 89/23 ВсП&сШтХ/ПвсПА Т4Х ВсП&ПА ТЗХГВ-ДсПА ТЗХ Таир Ог-40*Сдо +
ЗАВОДСКОЙ НОМЕР
ДАТА ИЗГОТОВЛВМЯ
07.2023 z
540 кг
МАССА, КГ
О
Рисунок 5 - Место расположения заводского номера и знака утверждения типа комплекса на маркировочной табличке
Нанесение знака поверки на средство измерений не предусмотрено.
Комплексы имеют резидентное программное обеспечение (устанавливается в контроллер управления комплекса при изготовлении), данное ПО в процессе эксплуатации комплекса не может быть модифицировано, загружено или прочитано через какой-либо интерфейс, идентификационные данные приведены в таблицах 5 - 15. Внешнее программное обеспечение устанавливается на автоматизированное рабочее место оператора (АРМ), данное ПО защищено с помощью авторизации пользователя, паролей и ведения журнала событий, идентификационные данные приведены в таблице 16.
Уровень защиты резидентного программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Уровень защиты внешнего программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 5 - Идентификационные данные РПО для СДК с устройством приема и обработки сигналов «Топаз-273Е»
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | Топаз |
| Номер версии (идентификационный номер) | не ниже 501 |
| Цифровой идентификатор | 5BA9 hex (23465 dec) |
| Алгоритм вычисления цифрового идентификатора | 65 hex (101 dec) |
Таблица 6 - Идентификационные данные РПО для СДК с контроллером программируемым SIMATIC (S7-300; S7-1200; S7-1500)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | SIMATIC S7 |
| Номер версии (идентификационный номер) | не ниже 1.3 |
| Цифровой идентификатор | - |
Таблица 7 - Идентификационные данные РПО для СДК с контроллером ОВЕН (ПЛК210; СПК1хх; ПЛК110 [М02]; ПЛК160 [М02])
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | SDK_1O |
| Номер версии (идентификационный номер) | не ниже 1.1 |
| Цифровой идентификатор | - |
Таблица 8 - Идентификационные данные РПО для СДК с контроллером БРИГ-015-К001, -К202
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | ContrPlotProm |
| Номер версии (идентификационный номер) | 5W_v0108.hex |
| Цифровой идентификатор | - |
Таблица 9 - Идентификационные данные РПО для СДК с контроллером FASTWEL I/O
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | SDK_1F |
| Номер версии (идентификационный номер) | не ниже 1.1 |
| Цифровой идентификатор | - |
Таблица 10 - Идентификационные данные РПО для СДК с контроллером, программируемым логическим REGUL (R600; R500; R400; R200)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | SDK_1R |
| Номер версии (идентификационный номер) | не ниже 1.1 |
| Цифровой идентификатор | - |
Таблица 11 - Идентификационные данные РПО для СДК с контроллером, программируемым логическим АБАК ПЛК
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | SDK_1A |
| Номер версии (идентификационный номер) | не ниже 1.1 |
| Цифровой идентификатор | - |
Таблица 12 - Идентификационные данные РПО для СДК с контроллером, программируемым логическим ИВК «АБАК+»
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | SDK_1I |
| Номер версии (идентификационный номер) | не ниже 1.1 |
| Цифровой идентификатор | - |
Таблица 13 - Идентификационные данные РПО для СДК с контроллером ЦифрОйл
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | SDK_1C |
| Номер версии (идентификационный номер) | не ниже 1.1 |
| Цифровой идентификатор | - |
Таблица 14 - Идентификационные данные РПО для СДК с контроллером ПЛК DevLink-C1000
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | SDK_1D |
| Номер версии (идентификационный номер) | не ниже 1.1 |
| Цифровой идентификатор | - |
Таблица 15 - Идентификационные данные РПО для СДК с контроллером БАЗИС-100
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | SDK_1B |
| Номер версии (идентификационный номер) | не ниже 1.1 |
| Цифровой идентификатор | - |
Таблица 16 - Идентификационные данные ВПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | АРМ СДК |
| Номер версии (идентификационный номер) | не ниже 1.Х.Х |
| Цифровой идентификатор | - |
Таблица 17 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Минимальный расход жидкости, т/ч (л/ч) | 0,3 (300) |
| Номинальный расход жидкости, т/ч (л/ч), не более | 100(100000) |
| Минимальная доза выдачи - при измерении объема жидкости, л - измерений массы жидкости, кг | 500;1000; 2000 500; 1000; 2000 |
| Пределы допускаемой относительной погрешности, % - измерений объема жидкости - измерений массы жидкости | ±0,15; ±0,20; ±0,25* ±0,15; ±0,20; ±0,25* |
| * Конкретное значение указывается в паспорте на СДК. | |
Таблица 18 - Технические характеристики
| Наименование характеристики | Значение характеристики |
| Диаметр условного прохода, мм | от 15 до 150 |
| Дискретность отображения показаний указателя разового учета модуля управления наливом, л (кг) | 1 (1) |
| Наибольшее значение показаний указателя разового учета модуля управления наливом, л (кг) | 999 999 999 (999 999 999) |
| Маркировка взрывозащиты | II Ga IIA T3 X / II Gc IIA T3 X, II Ga c IIA T4 X / II Gc IIA T4 X |
| Условия эксплуатации: - плотность измеряемой жидкости, кг/м3 - температура измеряемой жидкости, °С - вязкость рабочей жидкости, мм2/с - рабочее давление жидкости, МПа | от 680 до 1800 от -40 до +110 от 0,55 до 300 от 0 до 1,6 |
| Наименование характеристики | Значение характеристики |
| - температура окружающей среды, °С: - исполнение У - исполнения ХЛ* - влажность окружающей среды при 15 °С, %, не более - атмосферное давление, кПа | от -40 до +40 от -60 до +40 75 от 84 до 106,7 |
| * Обеспечивается наличием взрывозащищенных обогревателей на местах установки средств измерений или применением СИ специального исполнения | |
наносится на маркировочные таблички комплекса ударно-точечным методом и на эксплуатационную документацию типографским способом.
Таблица 19 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплекс КОЗ-СДК | - | 1 шт. |
| Руководство по эксплуатации (Паспорт) | СДК-ХХ.ХХХ-Х-Х-Х Х Х РЭ | 1 экз. |
| Комплексы КОЗ-СДК. Методика поверки | - | 1 экз.** |
| Комплект монтажных частей и принадлежностей* | - | 1 шт. |
| * - Исполнение комплекса и наличие комплекта монтажных частей и принадлежностей определяется эксплуатационной документацией. **- По отдельному заказу. | ||
приведены в эксплуатационной документации.
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Росстандарта от 26 сентября 2022 г. № 2356;
ТУ 3689-009-53581965-2016 Комплексы типа СДК (изменение № 1). Технические условия.
