| Номер в госреестре | 91356-24 |
| Наименование СИ | Датчики динамической силы |
| Обозначение типа СИ | 4X |
| Изготовитель | Общество с ограниченной ответственностью "ГТЛАБ" (ООО "ГТЛАБ"), Нижегородская обл., г. Саров |
| Год регистрации | 2024 |
| Срок свидетельства | 20.02.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики динамической силы 4X (далее - датчики силы) предназначены для измерений динамической силы, действующей на конструкции оборудования и промышленных сооружений.
Принцип действия датчиков динамической силы 4X основан на использовании прямого пьезоэлектрического эффекта. Выходным сигналом преобразователей является электрический заряд (напряжение), пропорциональный воздействующей силе.
Датчики динамической силы 4X выпускаются в следующих модификациях: 4V105HB-25; 4C105HB-2,5; 4V102HB-2,5; 4V102HB-25; 4C101HB-5; 4V104HB-100; 4d04HB-100;
4V101HB-5; 4V101HB-0,5; 4C105HB-22; 4C102HB-25; 4C103HB-50; 4V103HB-50; 4V103HB-25; 4V105HB-5; 4V105HB-2,5; 4C102HB-2,5 которые отличаются типом выходного сигнала,
диапазоном измерений и номинальным значением коэффициента преобразования.
Датчики силы модификации 4V105HB-25; 4V102HB-2,5; 4V102HB-25; 4V104HB-100; 4V101HB-5; 4V101HB-0,5; 4V103HB-50; 4V103HB-25; 4V105HB-5; 4V105HB-2,5 имеют встроенный усилитель, соответствующий стандарту IEPE (Integrated Electronic Piezoelectric), обеспечивающий широкий диапазон питающего напряжения и тока (питание встроенного усилителя производится стабилизированным током от специализированного источника тока, соответствующего стандарту IEPE).
Датчики силы модификаций 4C105HB-2,5; 4C101HB-5; 4d04HB-100; 4C105HB-22; 4C102HB-25; 4C103HB-50; 4C102HB-2,5 являются датчиками с выходным сигналом по заряду.
Модификация и заводской номер датчиков динамической силы 4X, представленный в числовом формате, наносится на корпус датчиков силы методом лазерной гравировки.
Место нанесения знака поверки на корпусе датчиков силы не предусмотрено.
Пломбирование датчиков силы не предусмотрено.
Общий вид датчиков динамической силы 4X, место нанесения модификации и завод-
ского номера представлены на рисунке 1.

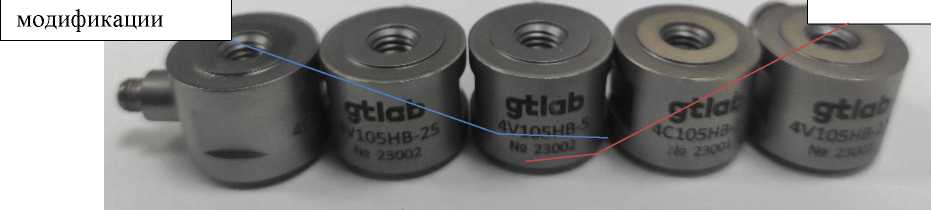

Место нанесения
Модификации 4V105HB-25; 4C105HB-2,5; 4V105HB-2,5; 4C105HB-22; 4V105HB-5
Место нанесения заводского номера
Место нанесения модификации

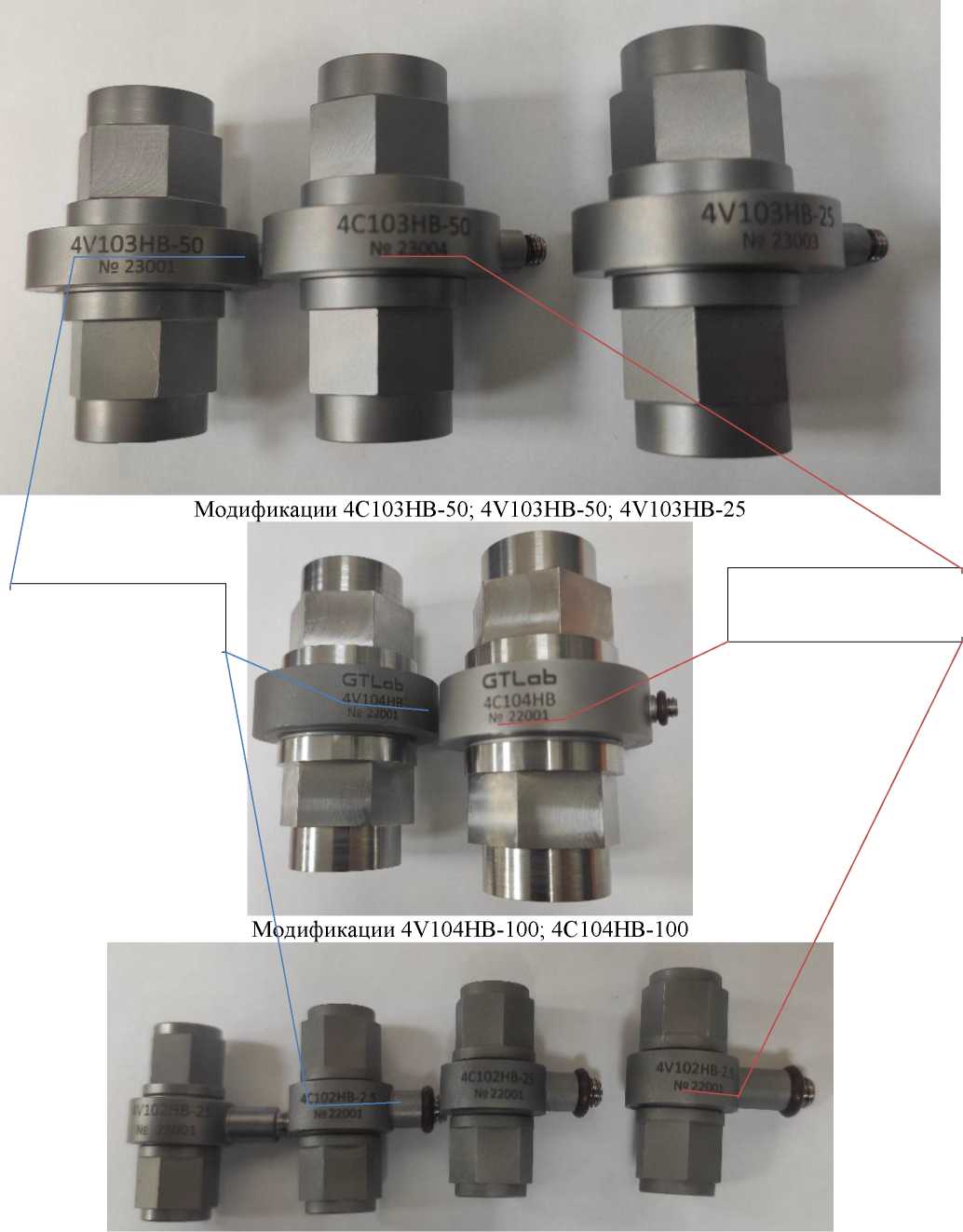

Модификации 4V104HB-100; 4C104HB-100
Модификации 4C103HB-50; 4V103HB-50; 4V103HB-25
Место нанесения заводского номера
Модификации 4C102HB-25; 4C102HB-2,5; 4V102HB-25; 4V102HB-2,5
Место нанесения заводского номера
Место нанесения модификации

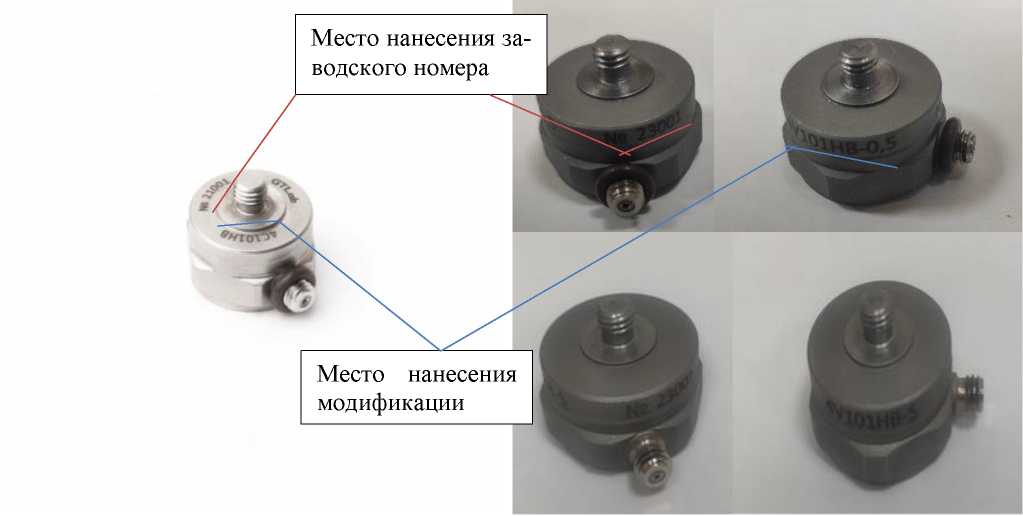

Модификация 4C101HB-5 Модификации 4V101HB-5; 4V101HB-0,5
Рисунок 1 - Общий вид датчиков динамической силы 4X, место нанесения модификации и
заводского номера
Таблица 1 - Метрологические характеристики датчиков динамической силы модификаций 4V101HB-0,5; 4V102HB-2,5; 4V105HB-2,5
| Наименование характеристики | Значение | ||
| 4V101HB-0,5 | 4V102HB-2,5 | 4V105HB-2,5 | |
| Диапазон измерений динамической силы, Н | от 10 до 500 | от 10 до 2500 | |
| Номинальный коэффициент преобразования, мВ/Н | 10 | 2 | |
| Отклонение действительного значения коэффициента преобразования от номинального значения, % | ±20 | ||
| Пределы допускаемой приведенной к верхнему пределу диапазона измерений погрешности измерений, % | ±2,5 | ||
| Пределы допускаемого отклонения значения коэффициента преобразования от действительного значения при отклонении от нормальных условий измерений в диапазоне рабочих температур, %/0С | ±0,03 | ||
Таблица 2 - Метрологические характеристики датчиков динамической силы модификаций
| 4V101HB-5; 4V105HB-5; 4V1 | 103HB-50; 4V104HB-100 | |||
| Наименование характеристики | Значение | |||
| 4V101HB-5 | 4V105HB-5 | 4V103HB-50 | 4V104HB- 100 | |
| Диапазон измерений динамической силы, Н | от 10 до 5000 | от 10 до 20000 | ||
| Номинальный коэффициент преобразования, мВ/Н | 1 | 0,1 | 0,05 | |
| Отклонение действительного значения коэффициента преобразования от номинального значения, % | ±20 | |||
| Пределы допускаемой приведенной к верхнему пределу диапазона измерений погрешности измерений, % | ±2,5 | ±6,0 | ±12,5 | |
| Пределы допускаемого отклонения значения коэффициента преобразования от действительного значения при отклонении от нормальных условий измерений в диапазоне рабочих температур, %/0С | ±0,03 | |||
Таблица 3 - Метрологические характеристики датчиков динамической силы модификаций
4V103HB-25; 4V105HB-25; 4V102HB-25____________________________________________
| Наименование характеристики | Значение | ||
| 4V103HB-25 | 4V105HB-25 | 4V102HB-25 | |
| Диапазон измерений динамической силы, Н | от 10 до 20000 | ||
| Номинальный коэффициент преобразования, мВ/Н | 0,2 | ||
| Отклонение действительного значения коэффициента преобразования от номинального значения, % | ±20 | ||
| Пределы допускаемой приведенной к верхнему пределу диапазона измерений погрешности измерений, % | ±3,0 | ||
| Пределы допускаемого отклонения значения коэффициента преобразования от действительного значения при отклонении от нормальных условий измерений в диапазоне рабочих температур, %/0С | ±0,03 | ||
Таблица 4 - Метрологические характеристики датчиков динамической силы модификаций 4C105HB-2,5; 4C102HB-2,5; 4C101HB-5
| Наименование характеристики | Значение | ||
| 4C105HB-2,5 | 4C102HB-2,5 | 4C101HB-5 | |
| Диапазон измерений динамической силы, Н | от 10 до 2500 | от 10 до 5000 | |
| Номинальный коэффициент преобразования, пКл/Н | 4 | ||
| Отклонение действительного значения коэффициента преобразования от номинального значения, % | ±20 | ||
| Пределы допускаемой приведенной к верхнему пределу диапазона измерений погрешности измерений, % | ±2,5 | ||
| Пределы допускаемого отклонения значения коэффициента преобразования от действительного значения при отклонении от нормальных условий измерений в диапазоне рабочих температур, %/0С | ±0,03 | ||
Таблица 5 - Метрологические характеристики датчиков динамической силы модификаций
4C105HB-22; 4C102HB-25; 4C103HB-50; 4C104HB-100________________________________
| Наименование характеристики | Значение | |||
| 4C105HB-22 | 4C102HB-25 | 4C103HB-50 | 4C104HB-100 | |
| Диапазон измерений динамической силы, Н | от 10 до 20000 | |||
| Номинальный коэффициент преобразования, пКл/Н | 2 | |||
| Отклонение действительного значения коэффициента преобразования от номинального значения, % | ±20 | |||
| Пределы допускаемой приведенной к верхнему пределу диапазона измерений погрешности измерений, % | ±2,5 | ±3,0 | ±6,0 | ±12,5 |
| Пределы допускаемого отклонения значения коэффициента преобразования от действительного значения при отклонении от нормальных условий измерений в диапазоне рабочих температур, %/0С | ±0,03 | |||
Таблица 6 - Основные технические характеристики
| Наименование характеристики | Значение |
| Максимальное значение динамической силы, Н: - 4V101HB-0,5 - 4V102HB-2,5, 4V105HB-2,5, 4C102HB-2,5, 4C105HB-2,5 -4V101HB-5, 4V105HB-5, 4C101HB-5 - 4C105HB-22 - 4V102HB-25, 4V103HB-25, 4V105HB-25, 4C102HB-25 - 4V103HB-50, 4C103HB-50 - 4V104HB-100, 4C104HB-100 | 500 2500 5000 22000 25000 50000 100000 |
| Параметры электрического питания: - напряжение постоянного тока, В | от 18 до 30 |
| Нормальные условия измерений: диапазон рабочих температур, °С | от +15 до +25 |
| Условия эксплуатации: диапазон рабочих температур, °С: - 4V105HB-25; 4V102HB-2,5; 4V102HB-25; 4V104HB-100; 4V101HB-5; 4V101HB-0,5; 4V103HB-50; 4V103HB-25; 4V105HB-5, 4V105HB-2,5 - 4C105HB-2,5; 4C101HB-5; 4C104HB-100; 4C105HB-22; 4C102HB-25; 4C103HB-50; 4C102HB-2,5 | от -40 до +125 от -60 до +200 |
| Максимальные габаритные размеры (диаметрхвысота), мм, не более: - 4V101HB-5; 4V101HB-0,5; 4C101HB-5 - 4V105HB-25; 4C105HB-2,5; 4V105HB-2,5; 4C105HB-22; 4V105HB-5 | 21,0x18,1 19,0x16,0 |
| Максимальные габаритные размеры с нагрузочными гайками и шпилькой (диаметрхвысота), мм, не более: - 4C102HB-25; 4C102HB-2,5; 4V102HB-25; 4V102HB-2,5 - 4C103HB-50; 4V103HB-50; 4V103HB-25 - 4V104HB-100, 4C104HB-100 | 32,0x16,0 51,0x33,0 78,0x48,0 |
| Максимальная масса, г, не более: - 4V101HB-5; 4V101HB-0,5 - 4V105HB-25; 4C105HB-2,5; 4V105HB-2,5; 4C105HB-22; 4V105HB-5 - 4C101HB-5 | 25 30 20 |
| Максимальная масса с нагрузочными гайками и шпилькой, г, не более: - 4C102HB-25; 4C102HB-2,5; 4V102HB-25; 4V102HB-2,5 - 4C103HB-50; 4V103HB-50; 4V103HB-25 - 4V104HB-100, 4C104HB-100 | 25 135 450 |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество | Примечание |
| Датчики динамической силы | 4X | 1 шт. | |
| Паспорт | ГТБВ.433644.ХХХ-ХХПС* | 1 экз. | |
| Руководство по эксплуатации | ГТБВ.400201.010РЭ | 1 экз. | |
| * - часть обозначения формата «-XX» может отсутствовать | |||
приведены в руководстве по эксплуатации ГТБВ.400201.010РЭ «Датчики динамической силы 4X. Руководство по эксплуатации» в разделе 1.4 «Работа датчиков динамической силы 4X».
Технические условия ГТБВ.400201.010ТУ «Датчики динамической силы 4X. Технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 12 ноября 2021 г. № 2537 «Об утверждении государственной поверочной схемы для средств измерений ускорения, скорости и силы при ударном движении».
