| Номер в госреестре | 91357-24 |
| Наименование СИ | Виброустановка поверочная лабораторная |
| Обозначение типа СИ | АТ-9000-GT |
| Изготовитель | Общество с ограниченной ответственностью "Альфатех" (ООО "Альфатех"), г. Москва |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Виброустановка поверочная лабораторная АТ-9000-GT (далее - виброустановка) предназначена для воспроизведения и измерений параметров вибрации (виброускорения, виброскорости и виброперемещения), а также для проведения поверки виброметров и виброизмерительных преобразователей методом сравнения с эталонным
вибропреобразователем.
Виброустановка поверочная лабораторная АТ-9000-GT является рабочим эталоном 1-го разряда в соответствии с Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 года № 2772 «Об утверждении государственной поверочной схемы для средств измерения виброперемещения, виброскорости, виброускорения и углового ускорения».
Принцип действия виброустановки основан на воспроизведении вибростендом синусоидальной вибрации и измерении параметров воспроизводимой вибрации при помощи эталонного вибропреобразователя ускорения (акселерометра).
Виброустановка использует метод сравнения с эталонным вибропреобразователем.
Виброустановка состоит из:
- блока управления виброустановки поверочной лабораторной АТ-9000-GT (преобразователя напряжения измерительного аналого-цифрового модульного USB-4431 производства «National Instruments», США (далее - преобразователь NI-4431));
- вибростенда 396С11 производства «The Modal Shop, Inc.», США;
- вибростенда APS 113 производства «APS Dynamics, Inc.», США;
- усилителя мощности 2100Е21-С производства «The Modal Shop, Inc.», США;
- акселерометра пьезоэлектрического 080A200 (рег. № 76591-19);
- акселерометра 393B04 (рег. № 56990-14);
- ноутбука с предустановленным программным обеспечением (далее - ПО) для поверки виброметров и вибропреобразователей.
Автоматический режим позволяет предварительно задавать уровни и частоты сигналов виброускорения, виброскорости или виброперемещения для управления работой вибростенда. Блок управления виброустановки поверочной лабораторной модификации АТ-9000-GT имеет программное обеспечение, позволяющее производить коррекцию в соответствии с частотной характеристикой эталонного вибропреобразователя ускорения. Также данный режим позволяет проводить автоматическую поверку вибрационных стендов и получать их АЧХ, определять коэффициент нелинейных искажений (КНИ) и коэффициент поперечного движения вибростенда.
Виброустановка так же предназначена для проверки датчиков наклона и МЭМС акселерометров.
Общий вид блока управления виброустановки поверочной лабораторной АТ-9000-GT и место нанесения заводского номера представлены на рисунке 1. Общий вид вибростендов 396С11 и APS 113 представлен на рисунке 2. Общий вид акселерометра пьезоэлектрического 080А200 и акселерометра 393В04 представлен на рисунке 3. Общий вид усилителя мощности 2100Е21-С представлен на рисунке 4.
Опломбирование виброустановки не предусмотрено. Нанесение знака поверки на виброустановку не предусмотрено. К виброустановке данного типа относится виброустановка поверочная лабораторная АТ-9000-GT зав. № 23045. Серийный номер в цифровом формате нанесен на корпус преобразователя NI-4431 методом наклейки.

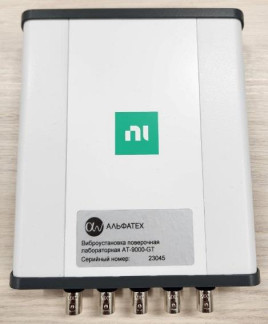

Рисунок 1 - Общий вид блока управления виброустановки поверочной лабораторной
АТ-9000-GT
Место нанесения серийного номера

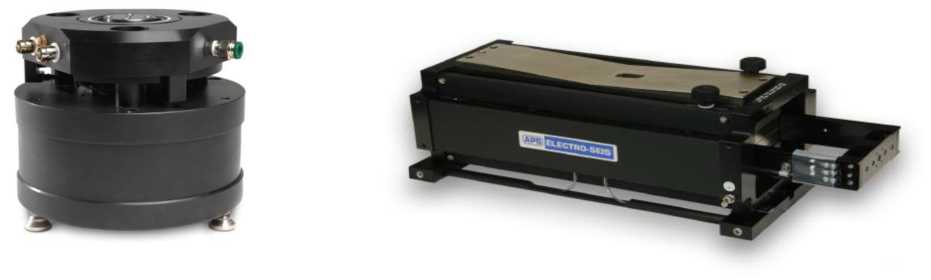

396С11 APS 113
Рисунок 2 - Общий вид вибростендов 396С11 и APS 113
080А200 393В04
Рисунок 3 - Общий вид акселерометра пьезоэлектрического 080А200 и акселерометра
393В04

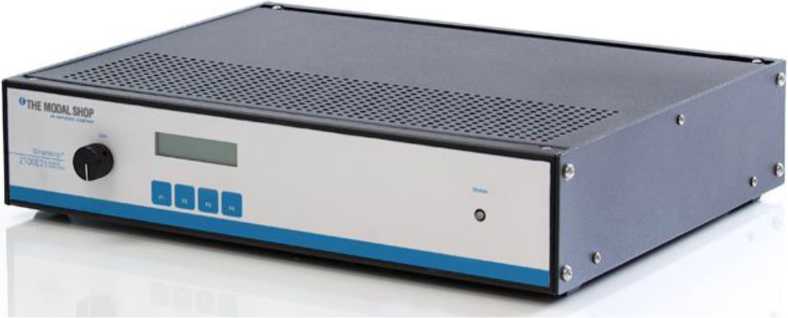

Рисунок 4 - Общий вид усилителя мощности 2100Е21-С
Программное обеспечение виброустановки поверочной лабораторной АТ-9000-GT представляет собой набор программ, предназначенных для осуществления измерений в автоматическом режиме, по структуре является целостным и выполняет функции управления параметрами отображения и формирования выходного сигнала.
Защита программного обеспечения от преднамеренного воздействия осуществляется тем, что пользователь не имеет возможности изменять команды программы и вносить изменения в код программы.
Защита программного обеспечения от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные признаки | Значение |
| Идентификационное наименование ПО | Measuring AT9000.dll |
| Номер версии (идентификационный номер) ПО | 1.0.0 |
Таблица 2 - Метрологические характеристики виброустановки поверочной лабораторной АТ-
9000-GT с вибростендом 396С11
| Наименование характеристик | Значение |
| Диапазон воспроизведения и измерений среднеквадратического значения виброускорения, м/с2 - при номинальной нагрузке на усилителе мощности - при максимальной нагрузке на усилителе мощности | от 0,1 до 300 от 0,1 до 500 |
| Диапазон воспроизведения и измерений среднеквадратического значения виброскорости, мм/с - при номинальной нагрузке на усилителе мощности - при максимальной нагрузке на усилителе мощности | от 0,1 до 380 от 0,1 до 780 |
| Диапазон воспроизведения и измерений размаха виброперемещения, мм | от 0,001 до 10 |
| Диапазоны рабочих частот воспроизведения и измерений, Гц: - виброускорения - виброскорости - виброперемещения | от 5 до 20000 от 5 до 5000 от 5 до 1500 |
| Наименование характеристик | Значение |
| Доверительные границы относительной погрешности измерений виброускорения при доверительной вероятности P = 0,95, %, в диапазонах частот: от 5 Гц до 20 Гц включ. св. 20 Гц до 5000 Гц включ. св. 5000 Гц до 10000 Гц включ. св. 10000 Гц до 20000 Гц | ±2 ±1,5 ±2,5 ±4 |
| Доверительные границы относительной погрешности измерений виброскорости и виброперемещения в диапазоне рабочих частот при доверительной вероятности P = 0,95, % | ±2 |
| Опорные частоты, Гц | 100, 160 |
| Доверительные границы относительной погрешности измерений виброускорения, виброскорости и виброперемещения при доверительной вероятности P = 0,95 на опорных частотах, % | ±0,5 |
| Коэффициент гармоник в диапазоне частот, %, не более: от 5 до 20 Гц включ. от 20 до 20000 Гц включ. | 7 5 |
| Относительный коэффициент поперечного движения вибростенда в диапазоне частот, %, не более от 5 до 20 Гц включ. св. 20 до 800 Гц включ. св. 800 до 5000 Гц включ. св. 5000 до 10000 Гц включ. св. 10000 до 15000 Гц включ. св. 15000 Гц до 20000 Гц | 10 5 7 10 15 20 |
| Уровень вибрационного шума на вибростенда, м/с2, не более | 0,03 |
Таблица 3 - Метрологические характеристики виброустановки поверочной лабораторной АТ-
9000-GT с вибростендом APS 113_____________________________________________________
| Наименование характеристик | Значение |
| Диапазон воспроизведения и измерений среднеквадратического значения виброускорения, м/с2 | от 0,01 до 10 |
| Диапазон воспроизведения и измерений среднеквадратического значения виброскорости, мм/с | от 0,01 до 20 |
| Диапазон воспроизведения и измерений размаха виброперемещения, мм | от 0,01 до 158 |
| Диапазоны рабочих частот воспроизведения и измерений, Гц: - виброускорения - виброскорости - виброперемещения | от 0,1 до 20 от 0,5 до 20 от 0,8 до 20 |
| Доверительные границы относительной погрешности измерений виброускорения при доверительной вероятности P = 0,95, %, в диапазонах частот: от 0,1 Гц до 0,5 Гц включ. св. 0,5 Гц до 20 Гц включ. | ±5 ±3 |
| Доверительные границы относительной погрешности измерений виброскорости в диапазоне рабочих частот при доверительной вероятности P = 0,95, % | ±3 |
| Доверительные границы относительной погрешности измерений виброперемещения в диапазоне рабочих частот при доверительной |
| Наименование характеристик | Значение |
| вероятности P = 0,95, % | ±3 |
| Опорные частоты, Гц | 10 |
| Доверительные границы относительной погрешности измерений виброускорения, виброскорости и виброперемещения при доверительной вероятности P = 0,95 на опорных частотах, % | ±0,8 |
| Коэффициент гармоник, %, не более | 10 |
| Относительный коэффициент поперечного движения вибростенда, %, не более | 10 |
| Уровень вибрационного шума на вибростенде, м/с2, не более | 0,03 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от +15 до +30 |
| Габаритные размеры, мм, не более: - преобразователя NI-4431 (длинахвысотахширина) - вибростенда 396C11 (диаметр х высота) - вибростенда APS 113 (ширина х длина х высота) - усилителя мощности 2100Е21 -С (ширина х длина х высота) - акселерометра пьезоэлектрического 080A200 (диаметр х высота) - акселерометра 393B04 (диаметр х высота) | 142х38х180 165х133 526х213х1б8 440х90х370 36,8х29,2 25х31 |
| Масса, кг, не более: - преобразователя NI-4431 - вибростенда 396C11 - вибростенда APS 113 - усилителя мощности 2100Е21-С - акселерометра пьезоэлектрического 080A200 - акселерометра 393B04 | 0,675 10,1 36 3,8 0,502 0,05 |
наносится на руководство по эксплуатации методом наклейки или печати.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Виброустановка поверочная лабораторная в составе: | АТ-9000-GT | 1 шт. |
| Блок управления виброустановки поверочной | АТ-9000-GT | 1 шт. |
| Вибростенд | 396C11 | 1 шт. |
| Вибростенд | APS 113 | 1 шт. |
| Усилитель мощности | 2100Е21-С | 1 шт. |
| Акселерометр пьезоэлектрический | 080A200 | 1 шт. |
| Акселерометр | 393B04 | 1 шт. |
| Ноутбук с программным обеспечением | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Паспорт | 1 экз. |
приведены в разделе 1 «Описание и работа изделия» руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы
для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
ГОСТ ISO 16063-21-2013 «Вибрация. Методы калибровки датчиков вибрации и удара.
Часть 21. Вибрационная калибровка сравнением с эталонным преобразователем».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
