| Номер в госреестре | 91362-24 |
| Наименование СИ | Счетчики холодной и горячей воды крыльчатые электронные |
| Обозначение типа СИ | Авангард |
| Изготовитель | Открытое акционерное общество "Авангард" (ОАО "Авангард"), г. Санкт-Петербург |
| Год регистрации | 2024 |
| Срок свидетельства | 20.02.2029 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики холодной и горячей воды крыльчатые электронные Авангард (далее -счетчики) предназначены для измерений объема холодной воды (в том числе питьевой) и горячей сетевой воды.
К настоящему типу средств измерений относятся счетчики следующих исполнений Авангард-О^Х или Г, отсутствие обозначения означает универсальное исполнение) РС1(РС2), которые отличаются номинальным диаметром (DN), видом водоснабжения (холодное, горячее, универсальное) и электронным блоком (РС1 или РС2).
Счетчики состоят из латунного корпуса, в измерительной камере которого установлена крыльчатка с закрепленным на ней магнитом, и электронного блока с цифровым индикатором.
Принцип работы счетчика основан на измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Количество оборотов крыльчатки пропорционально объему протекающей воды.
Поток воды, проходящий через струевыпрямитель, приводит во вращение крыльчатку с закрепленным на ней магнитом. Передача вращения крыльчатки в электронный блок осуществляется при помощи магнитной связи. Электронный блок преобразует число оборотов крыльчатки в показания объёма воды на цифровом индикаторе. Питание электронного блока осуществляется от элемента питания постоянного тока. Крыльчатка с закрепленным магнитом опционально защищена от воздействия внешнего магнитного поля антимагнитным кольцом.
Счетчики обеспечивают дистанционную передачу данных в автоматизированную систему учета энергоресурсов с помощью различных протоколов, в частности: M-Bus, LoRa, NB-IoT, RFID, LTE-450 и другие (в зависимости от заказа).
Счетчики выпускаются различных исполнений, отличающихся номинальным диаметром и электронным блоком. Счетчики имеют исполнения для измерений объема холодной воды, горячей воды и универсальные для измерений объема холодной и горячей воды.
Структура условного обозначения счетчиков:
Авангард - 15 Х PC1
1 2 3 4
Где:
1 - тип прибора;
2 - номинальный диаметр;
3 - вид водоснабжения:
Х - для холодной воды (от плюс 5 °С до плюс 40 °С включ.);
Г - для горячей воды (от св. плюс 40 °С до плюс 90 °С включ.);
При отсутствии обозначения вида водоснабжения счетчик является универсальным (от плюс 5 °С до плюс 90 включ. °С);
4 - исполнения электронного блока: РС1 и РС2 (общий вид дисплея электронного блока в зависимости от исполнения приведены на рисунках 1 - 2). Исполнения электронных блоков отличаются видом и размером дисплея, набором дополнительных функций, которые указываются в руководстве по эксплуатации.
Счетчики выпускаются метрологических классов А, В, С в соответствии с ГОСТ Р 50193.1-92. Горизонтальная установка (Н) - класс В или С, вертикальная установка (V) - класс А или В.

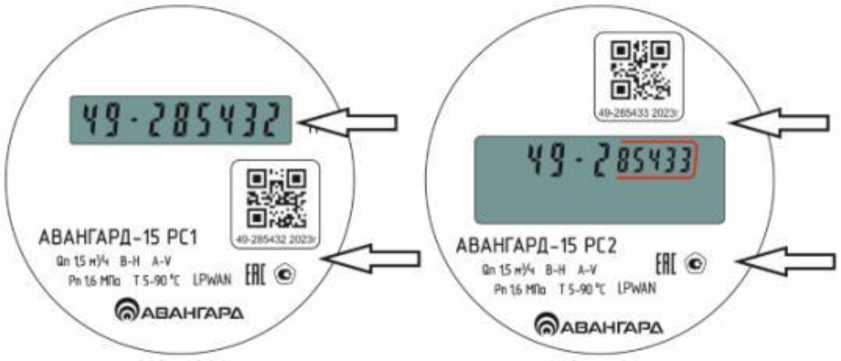

Заводской номер в цифровом формате, состоящий из цифр «49», знака «-» и 6 арабских цифр, периодически отображается на дисплее электронного блока и (или) может наноситься на свободном от надписей пространстве циферблата в виде наклейки. На наклейке, кроме заводского номера, указывается год изготовления счетчика.
Рисунок 1 - Исполнение РС1
Рисунок 2 - Исполнение РС2
Общий вид счетчиков приведены на рисунках 3 - 5.
Рисунок 3 - Общий вид счетчиков с разъёмным кольцом
Рисунок 4 - Общий вид счетчиков с неразъёмным кольцом
Рисунок 5 - Общий вид счетчиков с защитным колпаком
Электронный блок соединяется с проточной частью (корпусом) посредством разъемного кольца (рисунок 3), неразъемного кольца (рисунок 4), или защитного колпака (рисунок 5).
Конструкция счетчика с неразъемным кольцом или защитным колпаком обеспечивает защиту от несанкционированного доступа к электронному блоку и элементам счетчика -пломбировка не требуется.
Кольцо или защитный колпак выполняют функции защитной (контрольной) пломбы, поскольку получить доступ к элементам счетчика без видимого повреждения кольца или защитного колпака невозможно.
Для обеспечения защиты от несанкционированного доступа к электронному блоку и элементам счетчика в конструкции с разъемным кольцом требуется пломбировка. Пломбировка счетчиков осуществляется нанесением знака поверки на свинцовую или пластмассовую пломбу. Свинцовая или пластмассовая пломба устанавливается на разъемное кольцо посредством проволоки (рисунок 6).
Рисунок 6 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Рисунок 7 - Место расположения наклейки с заводским номером счетчика и знака утверждения типа
Счетчики имеют встроенное программное обеспечение (ПО), устанавливаемое в энергонезависимую память при изготовлении. Метрологические характеристики счетчиков нормированы с учетом программного обеспечения. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные ПО | Значения | |
| Исполнения электронного блока | РС1 | РС2 |
| Идентификационное наименование ПО | Flora 868 | Flora 878 |
| Номер версии ПО не ниже | и.1.1)Х.Х.Х | и.22)Х.Х.Х |
| Цифровой идентификатор ПО | - | - |
| 1) u. 1. - версия метрологически значимой части ПО; 2) u.2. - версия метрологически значимой части ПО; Х.Х.Х - версия метрологически незначимой части ПО | ||
Конструкция счетчиков исключает возможность несанкционированного влияния на программное обеспечения счетчиков и измерительную информацию. Уровень защиты программного обеспечения и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с пунктом 4.3 Р 50.2.077-2014 - высокий.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Номинальный диаметр DN | 15 | 20 |
| Минимальный объёмный расход воды Qmin, м3/ч Класс А Класс В Класс С | 0,060 0,030 0,015 | 0,100 0,050 0,025 |
| Переходный объёмный расход воды Qt, м3/ч Класс А Класс В Класс С | 0,150 0,120 0,023 | 0,250 0,200 0,038 |
| Номинальный объёмный расход воды Qn, м3/ч | 1,5 | 2,5 |
| Максимальный объёмный расход воды Qmax, м3/ч | 3,0 | 5,0 |
| Порог чувствительности, м3/ч Класс А, В Класс С | 0,5 Qmin | |
| 0,012 | 0,022 | |
| Пределы допускаемой относительной погрешности при измерении объема, % в диапазоне расходов: от Qmin до Qt от Qt до Qmax включ. при температуре воды: от +5 °С до +40 °С включ. св. +40 °С до +90 °С включ. | ±5 ±2 ±3 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Номинальный диаметр DN | 15 | 20 |
| Диапазон рабочих температур, °С для счетчиков холодной воды для счетчиков горячей воды для счетчиков универсальных | от +5 до +40 включ. св. +40 до +90 включ. от +5 до +90 включ. | |
| Условия эксплуатации: - диапазон температуры окружающей среды, °С - относительная влажность, %, не более | от +5 до +50 80 | |
| Максимальное рабочее давление, МПа (бар) | 1,6 (16) | |
| Потеря давления при расходе Qmax, МПа, не более | 0,1 | |
| Емкость электронного блока, м3 РС1 РС2 | 99999,9999 99999,99999 | |
| Цена деления младшего разряда, м3 | 0,00001 | |
| Габаритные размеры, мм, не более1) Длина Ширина Высота | от 80 до 130 | |
| от 60 до 90 | ||
| от 60 до 110 | ||
| Тип присоединительной резьбы счетчика | G 3/4 | G 1 |
| Масса, кг | от 0,22 до 0,50 | |
| Средний срок службы, лет | 122) | |
| Средняя наработка до отказа, ч, не менее | 100000 | |
| 1) в зависимости от исполнения 2) срок службы элемента питания без замены, не менее 6 лет | ||
наносится на счетчик методом флексографии, шелкографии или лазерной гравировкой в соответствии с рисунком 7, и на титульные листы паспорта и руководства по эксплуатации типографическим способом.
Таблица 4 - Комплектность счетчика холодной и горячей воды крыльчатого Авангард
| Наименование | Обозначение | Количество | Примечание |
| Счетчик холодной и горячей воды крыльчатый | Авангард | 1 шт. | исполнение определяется договором на поставку |
| Паспорт | ПИЖМ.407112.001-01 ПС | 1 экз. | - |
| Руководство по эксплуатации | ПИЖМ.407112.001-01 РЭ | 1 экз. | - |
| Комплект монтажных частей | - | 1 комп. | поставляется по отдельному заказу |
| Обратный клапан | - | 1 шт. | поставляется по отдельному заказу |
Сведения о методиках (методах) измерений приведены в разделе 7 «Визуальное считывание показаний» Руководства по эксплуатации ПИЖМ.407112.001-01 РЭ.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ПИЖМ.407112.001-01 ТУ «Счетчики холодной и горячей воды крыльчатые электронные Авангард. Технические условия».
