Установки аэродинамические измерительные малых скоростей ТЭМС 300, 91365-24

Назначение

Установки аэродинамические измерительные малых скоростей ТЭМС 300 (далее -ТЭМС 300) предназначены для измерений, воспроизведения, хранения и передачи единицы скорости воздушного потока при поверке, калибровке, градуировке и контроле метрологических характеристик средств измерений скорости и направления воздушного потока в качестве рабочего эталона в соответствии с Государственной поверочной схемой для средств измерений скорости воздушного потока, утверждённой Приказом Федерального агентства по техническому регулированию и метрологии от 25.11.2019 г. № 2815.

Описание

К настоящему типу средств измерений относятся установки аэродинамические измерительные малых скоростей ТЭМС 300, модификаций ТЭМС 300-55, ТЭМС 300-75 и ТЭМС 300100.

Принцип действия ТЭМС 300 основан на воспроизведении равномерного воздушного потока, создаваемого силовой установкой и формируемого с помощью элементов аэродинамического контура. Скорость воздушного потока рассчитывается по измеренным значениям скоростного напора с учетом плотности воздуха и входящим в состав термоанемометром.

ТЭМС 300 состоит из аэродинамического контура, выполненного по схеме прямоточной аэродинамической трубы; силовой установки, построенной на базе радиального вентилятора с частотно регулируемым электроприводом; эталонной измерительной системы скорости воздушного потока. Ламинарность воздушного потока обеспечивается элементами аэродинамического контура: входной коллектор, обеспечивающий плавный вход воздуха в контур; форкамера с хонейкомбом и детурбулизирующими сетками для устранения вихревых неоднородностей и создания равномерно турбулентной структуры потока; сопло со степенью поджатия 5,76, обеспечивающее необходимую равномерность ядра потока; рабочая часть, оборудованная для размещения поверяемых средств измерений; диффузор с углом раскрытия, обеспечивающим безотрывное течение при торможении потока на входе в вентилятор. Для создания скоростей менее 2 м/с предусмотрена установка замедлителя с плотной тканью на выходе выходного диффузора. Выходной диффузор установлен на выходе вентилятора для уменьшения скорости и пульсаций воздуха, выбрасываемого в помещение, которое выполняет функцию обратного канала аэродинамической установки.

Направление воздушного потока задается углом поворота поворотного стола (вместе с установленным на нем поверяемом средстве измерений), представляющего собой диск с радиально направленными штрихами, разделенными на равные доли (градусы), относительно основания.

В состав установки аэродинамической измерительной малых скоростей ТЭМС 300 входят:

Установка аэродинамическая измерительная малых скоростей;

Пневмометрическая трубка ТЭМС ПИТО;

Прецизионная система измерения разности давлений ТЭМС ДАВЛЕНИЕ;

Измеритель скорости потока EE75;

Управляемый круглый стол ТЭМС СТОЛ (по заказу);

Преобразователь давления измерительный CPT6100 (по заказу);

Термоанемометрический измеритель TSI8455 (по заказу).

ТЭМС 300 выполняет следующие функции:

- создание однородного воздушного потока скоростей в диапазоне от 0,1 до 100 м/с;

- управление поворотным столом;

- выдача результатов измерений на ПК.

Установки аэродинамические измерительные малых скоростей ТЭМС 300 выпускаются в трех модификациях, отличающихся максимальной воспроизводимой скоростью.

Общий вид ТЭМС 300 приведен на рисунке 1. Пломбировки от несанкционированного доступа не предусмотрены. Знак утверждения типа наносится на табличку, устанавливаемую на корпусе (форкамере) ТЭМС 300, методом лазерной гравировки (см. рис.3).

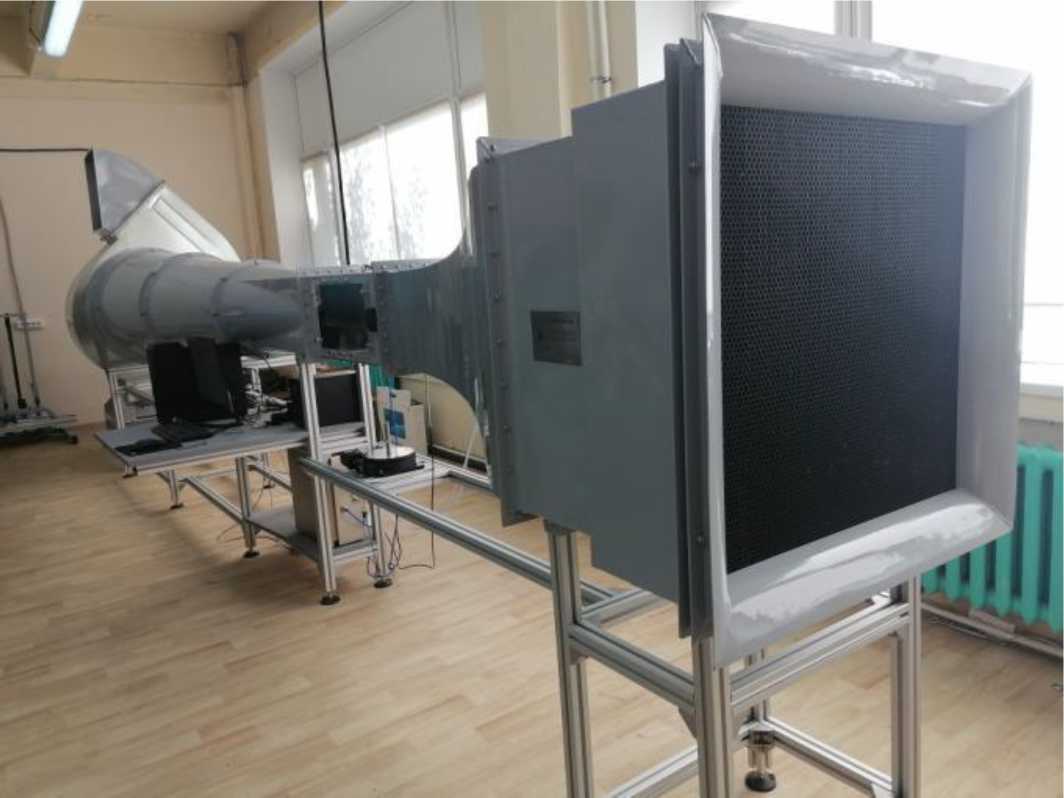

Рисунок 1 - Общий вид ТЭМС 300

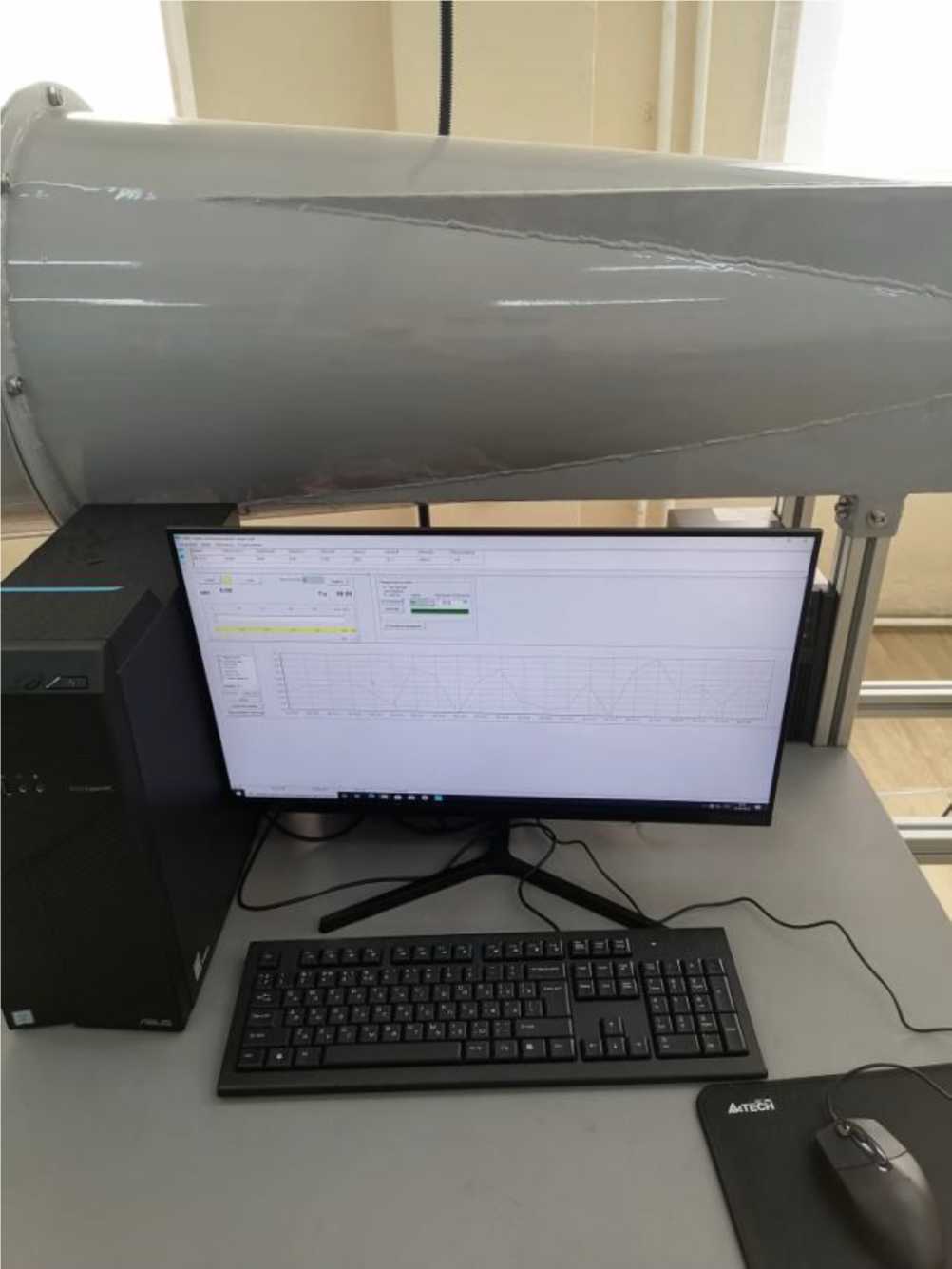

Рисунок 2 - Рабочее место оператора ТЭМС 300

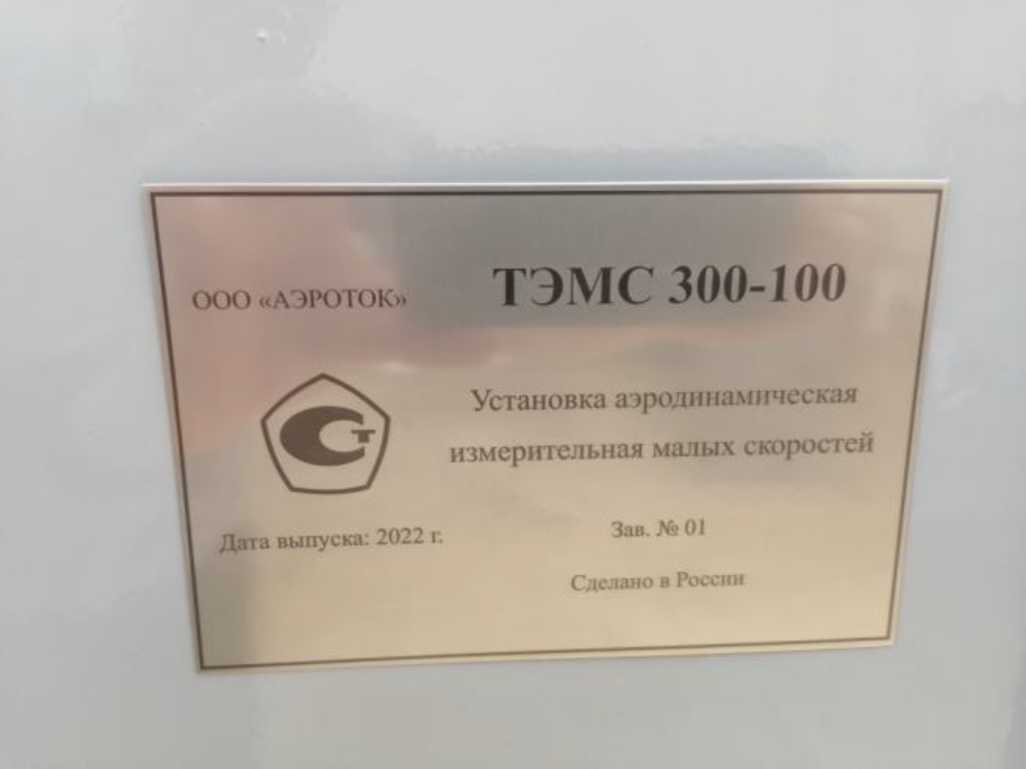

Рисунок 3 - Изображение таблички с заводским номером

Программное обеспечение

Программное обеспечение предназначено для сбора и обработки информации со всех измерительных каналов, расчета скорости воздушного потока, выдачи предупреждений об ошибочных действиях оператора, управления скоростью воздушного потока и управления ротационным столом.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Влияние ПО учтено при нормировании метрологических характеристик.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом и на металлическую табличку методом лазерной гравировки, которая крепится на установке.

Таблица 4 - Комплектность средства измерений

Нормативные документы

Приказ Росстандарта от 25 ноября 2019 г. № 2815 «Об утверждении Государственной поверочной схеме для средств измерений скорости воздушного потока»;

Технические условия «Установки аэродинамические измерительные малых скоростей ТЭМС 300» АМДФ. 407323.001 ТУ.
