| Номер в госреестре | 91371-24 |
| Наименование СИ | Резервуар стальной горизонтальный цилиндрический |
| Обозначение типа СИ | РГС-5 |
| Изготовитель | Общество с ограниченной ответственностью "ТЕХИНВЕСТ" (ООО "ТЕХИНВЕСТ"), г. Краснодар |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной горизонтальный цилиндрический РГС-5 (далее - резервуар) предназначен для измерений объема нефти и нефтепродуктов, а также их приема, хранения и отпуска.
Тип резервуара - стальной горизонтальный цилиндрический номинальной вместимостью 5 м3.
Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуар представляет собой горизонтальный стальной сосуд цилиндрической формы надземного исполнения с плоскими днищами, оборудованный люком и приемно-раздаточными патрубками для заполнения и выдачи нефти или нефтепродуктов.
Резервуар стальной горизонтальный цилиндрический РГС-5 с заводским номером 1/23 расположен на территории ЛПДС «Унеча» БРУ АО «Транснефть-Дружба», 243214, Брянская область, Унечский район, п/о Высокое.
Заводской номер резервуара в виде цифрового обозначения, состоящий из арабских цифр, нанесен типографским способом в паспорт и на металлическую табличку, расположенную на люке резервуара.
Фотография общего вида резервуара представлена на рисунке 1.
Фотография горловины и заводского номера представлены на рисунках 2, 3.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование резервуара не предусмотрено.

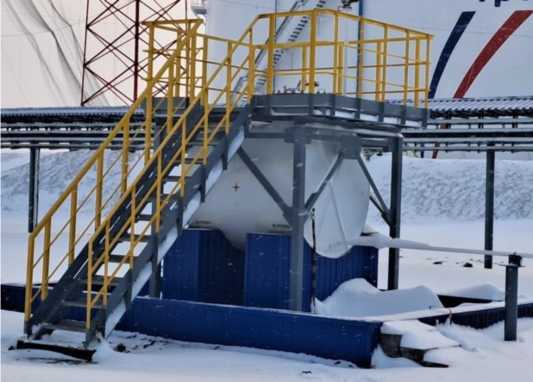

Рисунок 1 - Фотография общего вида резервуара стального горизонтального цилиндрического РГС-5, заводской номер 1/23

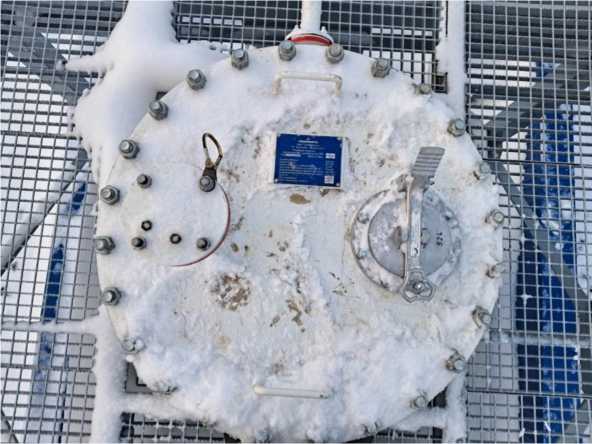

Рисунок 2 - Фотография горловины резервуара стального горизонтального цилиндрического РГС-5, заводской номер 1/23
Расчетце Давление
при гиброиспытанОи
0.67 МПа 0,07 И1а 0.1 МПа 9 баллоб плюс 8СГС» минус 6С"С
Рабочее Пробное
Резер&уар стальной горизонтальней цилиндрический РТС-SfiESXjEMjEl Забобской номер
Допустимая г^^Чмндспъ по шкале MSK-64 4. Допустимая ы^'"ицрлцнпя температура стенки Допустимая монумаАэмая температура стенки Масса кг ' './ w • > ,ж . ?
Дата изготовления. >• '• ■*>.'
Клеймо технического конгфсля -

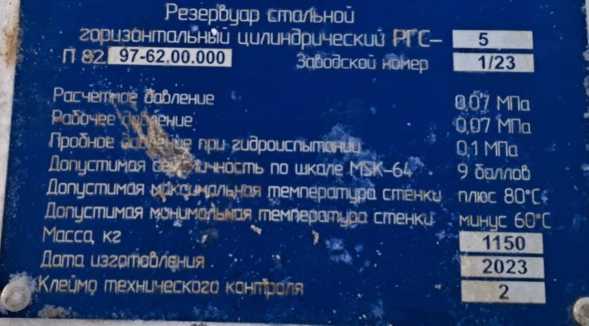

Рисунок 3 - Фотография заводского номера резервуара стального горизонтального цилиндрического РГС-5, заводской номер 1/23
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Заводской номер | 1/23 |
| Номинальная вместимость, м3 | 5 |
| Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: Температура окружающего воздуха, °C | от -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-5 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
приведены в пункте 3 паспорта.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
