| Номер в госреестре | 91378-24 |
| Наименование СИ | Трансформатор напряжения |
| Обозначение типа СИ | НКФ-110-58 |
| Изготовитель | Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод"), г. Москва (изготовлен в 1967 г.) |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформатор напряжения НКФ-110-58 (далее - трансформаторы напряжения) предназначен для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических сетях переменного тока промышленной частоты.
Принцип действия трансформатора основан на явлении электромагнитной индукции переменного тока.
Конструктивно трансформатор состоит из магнитопровода, выполненного из электротехнической стали, первичных и вторичной обмотки с высоковольтной изоляцией. Активная часть трансформатора находится в изоляционной покрышке. Изолятор установлен на основании, в котором находится коробка вывода вторичных обмоток. Основание трансформаторов представляет собой металлический сварной цоколь, имеющий болт заземления. На основании находится табличка технических данных, узел заземления. Выводы вторичной обмотки трансформаторов расположены в нижней части корпуса.
К трансформатору данного типа относятся трансформатор напряжения НКФ-110-58 с серийным №№ 912740.
Трансформатор напряжения расположен на территории подстанций ООО «Башкирэнерго».
Серийный номер наносится на табличку технических данных трансформатора ударным способом в виде цифрового обозначения.
Нанесение знака поверки на трансформатор не предусмотрено.
Пломбирование трансформаторов не предусмотрено.

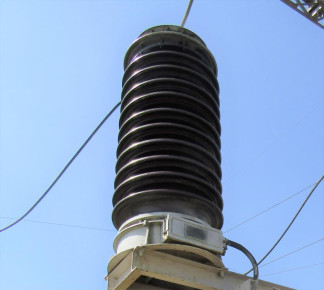

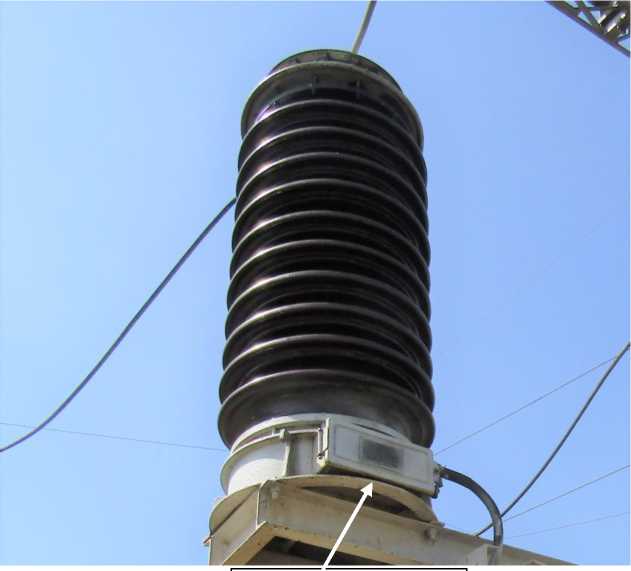

Общий вид трансформатора напряжения представлен на рисунке 1.
Место нанесения заводского номера
Рисунок 1 - Общий вид трансформатора напряжения НКФ-110-58
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение первичной обмотки, кВ | 110/^3 |
| Номинальное напряжение вторичной обмотки, В | 100/^3 |
| Номинальная частота, Гц | 50 |
| Номинальная мощность основной вторичной обмотки, ВА | 500/1000 |
| Класс точности основной вторичной обмотки | 1/3 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С | от -45 до +40 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | НКФ-110-58 | 1 шт. |
| Паспорт | - | 1 экз. |
| Формуляр | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в п. 2 «Принцип действия и конструкция» документа «Трансформатор напряжения НКФ-110-58. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3453 «Об утверждении государственной поверочной схемы
для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
